Вопросик по по ИИП.

[Antifox]

Вопросик по по ИИП.

Существуют ли калькуляторы , номограммы или формулы (упрощенные !!!)для определения величины емкости

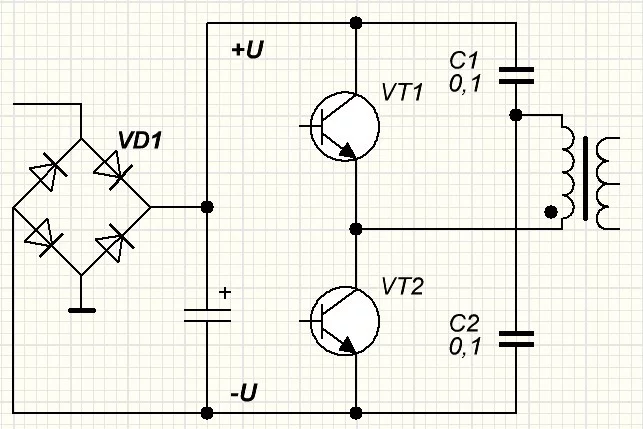

конденсаторов полу мостового преобразователя? С1 и С2 на на схеме. В глубокую теорию вникать - не хватает подготовки . То , что видел в сети ,
вызывает вопросы . Т.к. и для ИИП 30 Вт и для ИИП 100 Вт применяют емкости по 0,1 мкф. Откликнувшимся спасибо!



[старый хрыч]

Нужна ПОЛНАЯ схема, не ее непонятный аналог.
Базы транзисторов куда подключены?
И через конденсаторы на трансформатор коллекторы транзисторов не подключают.
Конечно, возможны ********ия.



[Antifox]

Это типовая схема полу мостового автогенератора. Интересен наименьшей стоимостью и практическим отсутствием сквозных токов. На представленной схеме нет трансформатора обратной связи. Нашел такую формулу для расчета величины емкости делителя.
C=Iпервичной (обмотки) / 4F x дельтаUc. Iпервичн. вычислить можно. Частота генератора задается. Осталось узнать как определить дельтаUc.
