Вопрос по включению-выключению нагрузки кнопкой без фиксации

[serge_m]

Вопрос по включению-выключению нагрузки кнопкой без фиксации

Добрый вечер всем.
Решил в своей самоделке использовать включение-выключение одной кнопкой без фиксации.

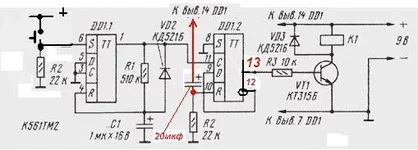

Остановился на 561ТМ2 одновибратор плюс триггер, но нагрузку коммутировать не реле а P-канальным полевиком. Тоесть симбиоз схем представленных ниже.

В первой схеме для однозначности начального состояния триггера на вход R повесили RC цепочку, благодаря которой при включении схемы на выходе Q (13 по схеме) будет высокий уровень, который будет закрывать P-канальный полевичек. Правильно ли я понимаю, что в моём случае надо RC цепочку повесить на вход S, а вход R посадить на общий провод?



[sergeyev792]

лучше n-канальный, там с управлением попроще...



[serge_m]

N-канальный надо ставить в разрыв минусового провода питания, что весьма неудобно.



[ТимуркаКолбаса]

Добрый вечер всем.
Решил в своей самоделке использовать включение-выключение одной кнопкой без фиксации.
Остановился на 561ТМ2 одновибратор плюс триггер, но нагрузку коммутировать не реле а P-канальным полевиком. Тоесть симбиоз схем представленных ниже.

В первой схеме для однозначности начального состояния триггера на вход R повесили RC цепочку, благодаря которой при включении схемы на выходе Q (13 по схеме) будет высокий уровень, который будет закрывать P-канальный полевичек. Правильно ли я понимаю, что в моём случае надо RC цепочку повесить на вход S, а вход R посадить на общий провод?

Вроде правильно. Конденсатор только к плюсу (от S) - а резистор к земле

2. в цепь кнопки хорошо врезать резистор в 1\10 номинала, того - который от вх.С к земле. И конденсатор небольшой емкости от вх.С на землю. Дребезг контактов пока не отменили - таки...

лучше n-канальный, там с управлением попроще...

Не спросив - какую шину надо рвать, плюсовую, минусовую...



[serge_m]

Тимур, спасибо.
Дребезг контактов убирается одновибратором (используется пол корпуса микросхемы)

Вроде правильно. Конденсатор только к плюсу (от S) - а резистор к земле

Ну собственно так как в первой схеме подтянут вход R.



[ТимуркаКолбаса]

N-канальный надо ставить в разрыв минусового провода питания, что весьма неудобно.

Некоторым "гениям" от электроники такое непонятно. Не прохавали они тему "automotive"...



[serge_m]

Вход 12В на кнопку всё-же подам через килоомничек от греха подальше



[ТимуркаКолбаса]

Электолитические, тем более в 1 и 20 мкФ очень нерекомендованы. Как и советская керамика в красном корпусе. Текут сильно. Может быть непредсказуемый эффект от такого...



[serge_m]

что туда лучше поставить?



[sergeyev792]

куды уж нам сирым...



[ESS]

К561 - это же

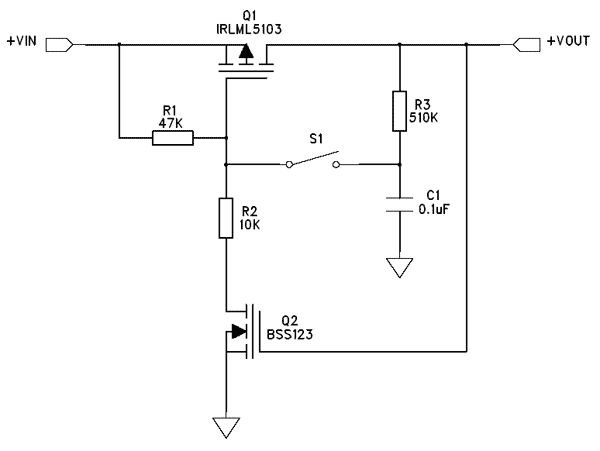

Можно вот так:



[serge_m]

А по теме?
И чем не угодила 561?



[ESS]

И чем не угодила 561?

Если уж потянуло на старину, то лучше использовать 4013B.

А по теме?

По теме - чем схема из моего предыдущего поста не подходит?



[serge_m]

По теме - я не просил дать мне схему, я просил помочь разобраться с имеющейся. Если ещё точнее, то я просил подтвердить или опровергнуть тот факт, что если RC цепочку подключить к входу S вместо R, а R в свою очередь повесить на общий провод - изменится ли состояние выхода Q при включении?
Теперь почитайте ваш ответ и проанализируйте что такое "по теме"



[SergF]

Борзо! Ответы давай ему на поставленные вопросы еще и анализируй.
ЗЫ Есть задача – есть решение. Ковыряние схемы это в институтах. Не по теме...



[serge_m]

Вопрос решен, спасибо тимуру. Тема не актуальна.
