вопрос по асинхронному двигателю

[Ефгений]

вопрос по асинхронному двигателю

Дано: двигатель (примерно) 5-5.5 кВт 380В.
Пуск без нагрузки (дровокол)
(обороты не известны)
Вопрос: какой емкости должны быть пусковой и рабочий конденсаторы?
Перечитал много литературы, но толком не нашел ответа.
Можно еще не на полную мощность использовать.
Включение в однофазную сеть 220В.



[vovavoin]

а частотник не рассматривали? или дорого для такого проекта?



[Ефгений]

а частотник не рассматривали? или дорого для такого проекта?

дорого. все это хотелось собрать из подручных материалов)))



[Хробак Злої Брехні]

Для запуску -- 70 мікрофарад на кіловат, для роботи половину відкидаємо. Якщо пуск без навантаження, можна робочою половиною і обійтися, без підключення пускових. Тобто, для вашого випадку 200 мкФ якраз нормально мало б бути.
І не забуваємо обмотки з зірки на трикутник перекинути (якщо на шильдику 220/380 вказано, бо трапляються і варіанти 380/660, тоді не вийде нічого, хіба можливо секції обмоток з послідовного на паралельне з'єднання переробити).
А лінія таке навантаження потягне?



[Ефгений]

Для запуску -- 70 мікрофарад на кіловат, для роботи половину відкидаємо. Якщо пуск без навантаження, можна робочою половиною і обійтися, без підключення пускових. Тобто, для вашого випадку 200 мкФ якраз нормально мало б бути.
І не забуваємо обмотки з зірки на трикутник перекинути (якщо на шильдику 220/380 вказано, бо трапляються і варіанти 380/660, тоді не вийде нічого, хіба можливо секції обмоток з послідовного на паралельне з'єднання переробити).
А лінія таке навантаження потягне?

Тобто 200 мкФ, пiдключаю обмотки в трикутник і пускаю(тільки з робочим конденсатором, без пускового)? Шильдик є, але він повністю зіпсований Начебто його колись пускали, але без конденсаторів, так розкручували. Невідомо, треба перевірити запобіжники, на яку силу струму розраховані. А чи можно знизити потужність двигуна( наприклад до 3-4кВт)?



[dvs4tgasoline]

Тобто 200 мкФ, пiдключаю обмотки в трикутник і пускаю(тільки з робочим конденсатором, без пускового)? Шильдик є, але він повністю зіпсований Начебто його колись пускали, але без конденсаторів, так розкручували. Невідомо, треба перевірити запобіжники, на яку силу струму розраховані. А чи можно знизити потужність двигуна( наприклад до 3-4кВт)?

Если пуск без нагрузки - можно и без пускового.
Без пускового о гарантировано пустится вперет, но не обязательно - назад.

Рассмотрите ситуацию, когда нож заклинит в бревне и его придется реверсом оттуда вытаскивать.

В прочем, я не знаю какой конструкции у Вас нож будет.



[Ефгений]

Если пуск без нагрузки - можно и без пускового.
Без пускового о гарантировано пустится вперет, но не обязательно - назад.

Рассмотрите ситуацию, когда нож заклинит в бревне и его придется реверсом оттуда вытаскивать.

В прочем, я не знаю какой конструкции у Вас нож будет.

А разве пуск возможен только в одном направлении?? Реверс без пускового работать не будет?



[dvs4tgasoline]

А разве пуск возможен только в одном направлении?? Реверс без пускового работать не будет?

На реверсе у Вас может быть нагрузка, тогда как на старте Вы можете её избежать, оставив свободное пространство между ножом и бревном на разгон.

А если не оставите - тогда у вас и на старте будет не холостой, а нагрузка и пусковой тоже понядобится.

Конструкцию давайте. И какими дровами собираетесь заряжать.



[Ефгений]

Да конструкция типична, чертежей полно, по одному из них и буду делать. Тогда получается 400 мкФ на пуск и 200 мкф для работы, с учетом реверса? Какая реальная мощность двигателя будет при таком включении? И можно ее понизить, если не будут держать автоматы?



[RUH]

Да конструкция типична, чертежей полно, по одному из них и буду делать. Тогда получается 400 мкФ на пуск и 200 мкф для работы, с учетом реверса? Какая реальная мощность двигателя будет при таком включении? И можно ее понизить, если не будут держать автоматы?

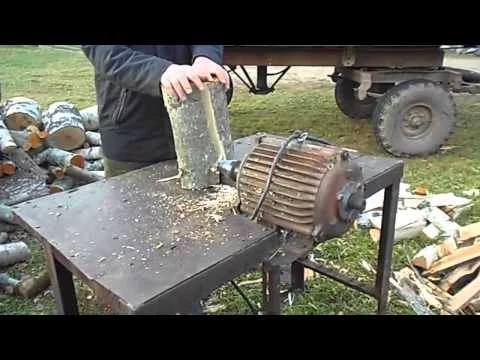

О какой смелый чувак! Никакой кнопки аварийного останова под рукой!
Ото попадет рукав его фуфайки под винт, и уже никакой дровокол, до конца дней его, не понадобиться.



[dvs4tgasoline]

Да конструкция типична, чертежей полно, по одному из них и буду делать. Тогда получается 400 мкФ на пуск и 200 мкф для работы, с учетом реверса? Какая реальная мощность двигателя будет при таком включении? И можно ее понизить, если не будут держать автоматы?

В этой конструкции возможен заклин. Если дерево не поддастся - шуруп влезет в него по самые не улыбайся.

Но если дерево нормальное - пусковой не нужен.
Даже при заклине - можно освободить его топором или ломиком.
Решайте сами, можете обойтись без пускового, в принципе.

Мощность упадет до 50-60% при питании от 220.
Понизить Вы её ни как не сможете - это асинхронный двигатель, он жрет сколько жрет.
При холостом ходу - мало, под нагрузкой - в соответствии со своей характеристикой, мощность будет повышаться до номинальной, а затем сорвется вращение и он встанет и загудит.

2,2кВт можете с него вытянуть на одной фазе.

О какой смелый чувак! Никакой кнопки аварийного останова под рукой!
Ото попадет рукав его фуфайки под винт, и уже никакой дровокол, до конца дней его, не понадобиться.

Даже без рукава - при заклинивании ему может отломать двигло, или поломать стол - заклиненное полено будет проворачиваться вместе с валом и ебашить всё под собой.



[Хробак Злої Брехні]

обороты не известны

На відео щось явно тихохідне, в районі 720.
Стартани свій з шнурка, хоч в трикутнику, хоч просто на одній фазній обмотці, і глянь, що видає. Бо 1400 в такій конструкції може чудес наробити. Та й момент в нього менший.
А далі вже будемо думати, чи варто продовжувати тему.

І тихоходи на одній фазі навряд чи будуть тягнути навантаження, в однофазниках половина енергії в навантаження за рахунок інерції ротора віддається. Хіба вішати конденсатори по максимуму, або реле, щоб підтикало додаткові під навантаженням.

А чи можно знизити потужність двигуна( наприклад до 3-4кВт)?

Можна знизити втричі, залишивши на 220 з'єднання зіркою, а можна трохи розвантажити лінію компенсацією реактиву.



[Ефгений]

Ясно, всем большое спасибо, буду пробовать)



[Jonhson]

Конус мелковат! Для вязкой прочной древесины - будет заклинивать, имхо!
Сорри за оффтоп!



[Женя Анархист]

20 ват 1 микрофарад , рабочая ёмкость конденсатора если двигатель
подключенный треугольником (220/380)
Добавляешь столько же ёмкости для запуска ,если запустился доп.
ёмкость отключаешь.



[Wait16]

bar№abin.h1№6.r№u/sov№ety/elek№trodvig.ht№ml
Можешь обойтись только пусковыми конденцаторами, но у тебя должно быть 6 или 4 вывода.
Сылку дал.



[Ефгений]

Вопрос. А если соединить не треугольником, а звездой и в 220. По какой схеме включать и какая нужна емкость пускового и рабочего конденсаторов??



[ssevaa]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

изучайте, там все что нужно есть



[Ефгений]

https://*******.ua/yandsearch?rdrnd=88...t=1437540753.1

изучайте, там все что нужно есть

Это все хорошо, а по какой схеме подключать? Нулевую точку не трогать?



[ssevaa]

да там есть все по всяким подключениям как звездой, треугольником и т.д.
кто ищет тот найдет...
от вас столько вопросов...проще дать ссылку и смотрите сами, там ничего сложного...

или пригласите на пивас когонить и он все сделает
