Усилитель Романтика 15-120с

[Rav3R]

Усилитель Романтика 15-120с

Всем привет.

Достал усилитель

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Хочу переделать на более высокую мощность.
Также хочу сделать схемки предусилителя и тонкомпенсации (заменив уже существующие внутренности или же в добавку).

Хотелось бы услышать от вас предложения по модификации, возможно схемные решения этих вопросов.

Схема усилителя

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

.

Заранее благодарен.



[cheeks]

учитывая немалый возраст и отвратительную схемотехнику, из этого усилка подлежит дальнейшему применению только корпус. ну, и трансформатор.

все остальное - в помойку. потом покупается TDA7294 (пара), на них тсроится усилитель мощности. преамп - ффтопку, оставляем только регулятор громкости (сам переменные резистор обязательно заменяем).

ну, как-то так

да, с какими источниками планируется использовать? если только один (допустим, комп) - то и селектор входов подлежит безжалостному кастрированию



[Me1]

выкинуть все внутренности, за исключением питалки. Собрать всё заново на TDAшках, если есть много лишнего времени можно и на рассыпухе по типу Холтона.
Защиту не забудьте, а то вылетание на большой мощности вещь неприятная.



[sergeyev792]

Всем привет.

Достал усилитель Романтика 15-120с.

Хочу переде...

извините, не сдержался, но всё, перечисленное дальше ровным счётом не имеет никакого отношения к данному усилителю...

cheeks уже всё написал

если есть желание поиграться с эквалайзером - могу порекомендовать ta7630

ЗЫ
погуглил картинки по микросхеме (странно, но для такой старушки их очень мало), наткнулся на один китайский форум:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

(комментарии излишни - про всё скажут фото)



[Гість 3253]

учитывая немалый возраст и отвратительную схемотехнику, из этого усилка подлежит дальнейшему применению только корпус. ну, и трансформатор.

все остальное - в помойку. потом покупается TDA7294 (пара), на них тсроится усилитель мощности. преамп - ффтопку, оставляем только регулятор громкости (сам переменные резистор обязательно заменяем).

ну, как-то так

да, с какими источниками планируется использовать? если только один (допустим, комп) - то и селектор входов подлежит безжалостному кастрированию

Я бы не кидался преампами. У TDAшек довольно нехилый коэффициент гармоник. И вот он - от того, что предусь и оконечник там на одном кристалле.
Придание ТДАшке кусь=1 и введение отдельного преампа - доставляет.



[cheeks]

TDAшек довольно нехилый коэффициент гармоник

а в даташите там кажеццо все волшебно? ты сам измерял его ? (КНИ)
(сам щас стою перед выбором начинки для УНЧа в красивой коробке, и склонялся к ТДА7294, тем более, когда-то на них делал усь, и мне понравилось, как они звучат. но это было давно - мож я тогда чего не услышал крамольного?)



[Aleksey02]

на рассыпухе по типу Холтона.
Защиту не забудьте, а то вылетание на большой мощности вещь неприятная.

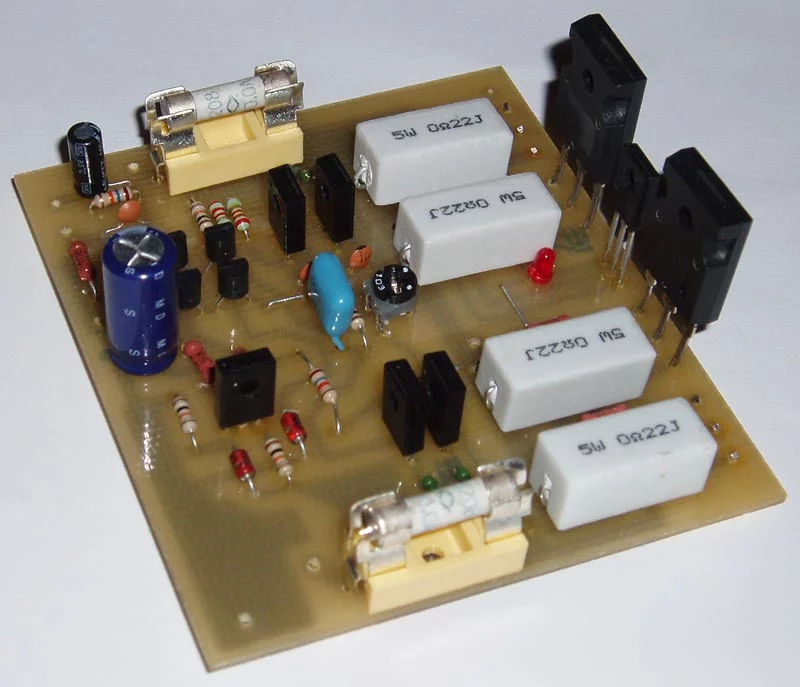

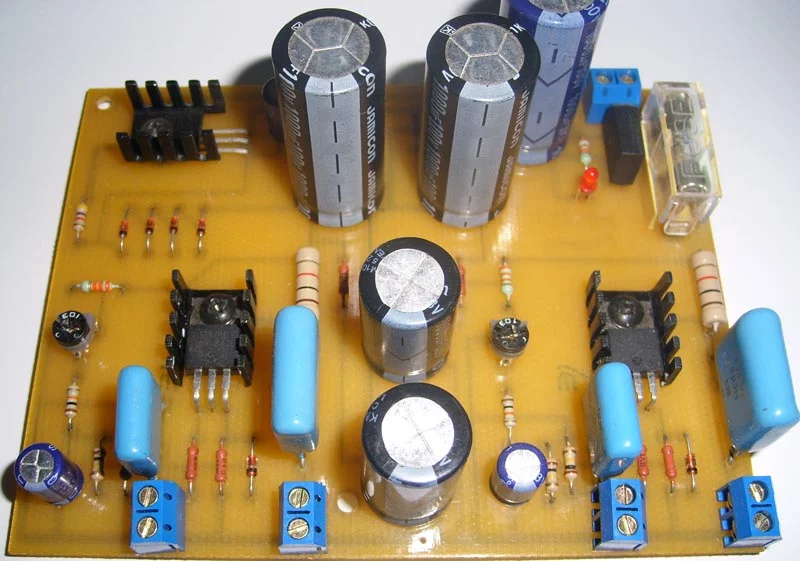

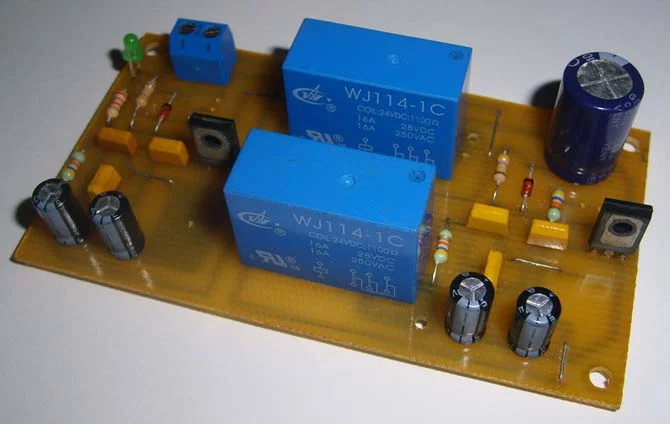

А у меня есть готовые платы под Холтона, предварительный и защиту.



[sergeyev792]

а в даташите там кажеццо все волшебно?

ув. cheeks, надеюсь, в 10 классе школы вам доводилось делать перемножение гармонических сигналов (пусть даже с нулевой фазой)? - это вопрос на предмет того, что коэффициент гармоник самого динамика может быть 10-15%, поэтому фапать на второй знак поле запятой в единичном показателе коэффициента гармоник - гнилое дело (см. выделенный синим текст маленькими буковками ниже)

ты сам измерял его ? (КНИ)

он ему приснился, подобно Менделееву (см. выделенный красным текст маленькими буковками ниже)


в одном из ВУЗов нашего первопристольного имеется некий лабораторный практикум, в котором студентам доводится инструментально пользовать две родственные мелкосхемы (tda7294 и tda1562), снимать кортинковски, а потом ещё вычислять калькуляционно этот самый ТэХаДэ, и смею вас заверить - он лежит в диапазоне 0,2-0,3%, при чём расчётный получается всегда больше




В психиатрической больнице содержался некий Муравьев. Он все хотел
**********. Сначала на галстуке. Потом на обувном шнурке. Вещи у него
отобрали - ремень, подтяжки, шарф. Вилки ему не полагалось. Ножа тем более.
Даже авторучку он брал в присутствии медсестры.
И вот однажды приходит доктор. Спрашивает:
- Ну, как дела, Муравьев?
- Ночью голос слышал.
- Что же он тебе сказал?
- Приятное сказал.
- Что именно?
- Да так, порадовал меня.
- Ну, а все-таки, что он сказал?
- Он сказал: "Хороши твои дела, Муравьев! Ох, хороши!.."



[Aleksey02]

И ещё есть полный кит для сборки Холтона (корпус, транс, радиаторы, все комплектующие).



[Rav3R]

А у меня есть готовые платы под Холтона, предварительный и защиту.

просим в студию



[cheeks]

полный кит для сборки Холтона

я так понимаю, Холтон - некий а-филический фетиш-объект? а чего тогда входные XLR-ы не кошерный Нойтрик, а чтото кетайско-позорное?
да и общая компоновка далека от принципа минимализма длины силовых проводников? (я уж молчу про архитектуру "дуал моно")



[Me1]

Холтон самый простой, если посмотреть схему он собран как по учебнику, никаких хитросплетений. Соответственно его и собрать нормально может любой.



[cheeks]

погуглил малость. еще чучуть к нему приложить руки - и будет Суховская идея с симметричной конструкцией, где решает не столько схемотехника (классическая вопчемто), сколько компоновка платы и оптимизация протекания силовых токов по оной...



[sergeyev792]

а можно оптимизировать, покрыв проводники не розе, а золотом (тем более по высоким частотам), или покрыть медью, снизив сопротивление, а потом золотом, а потом залить ферритово-сапфировым компаундом, чтобы снизить паразитную ёмкость и при этом подавлять самосозбуждения транзистрчег0ff?



[cheeks]

а золотом

только если кондеры намотаны собственноручно Ишиватой из серебряной фольги, полученной при переплавки серебряной чаши, из которой пил Император



[sergeyev792]

и при этом были произнесены хвалебные молитвы Шакьямуни



[Aurum777]

а может проще на гертруде купить б/у усилок из европы? что скажите?



[sergeyev792]

он выйдет дороже...



[Aleksey02]

я так понимаю, Холтон - некий а-филический фетиш-объект? а чего тогда входные XLR-ы не кошерный Нойтрик, а чтото кетайско-позорное?
да и общая компоновка далека от принципа минимализма длины силовых проводников? (я уж молчу про архитектуру "дуал моно")

Разъёмы дороже всего уислителя - это бред!

Корпус изначально проектировался под моно 400 Вт, но с возможностью установки стерео 2х250 Вт.

просим в студию

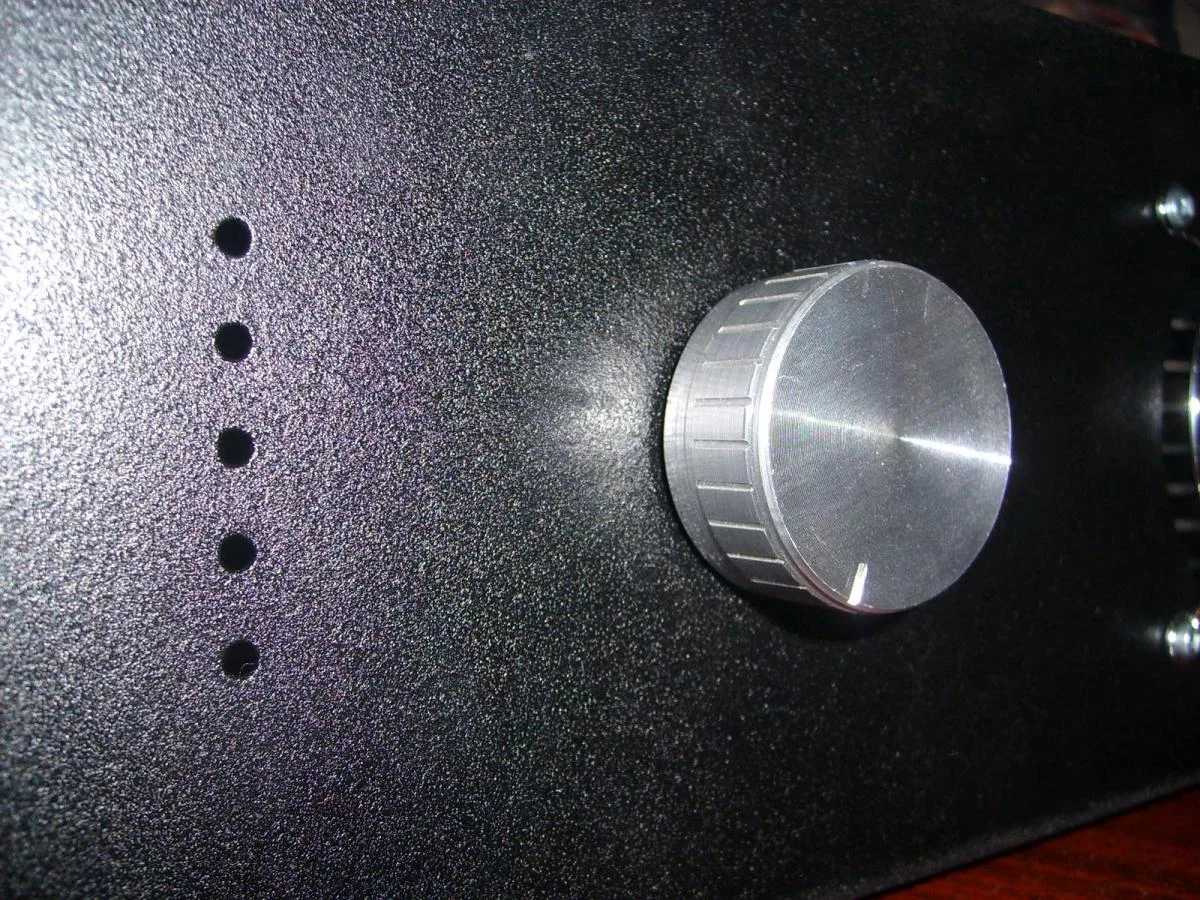

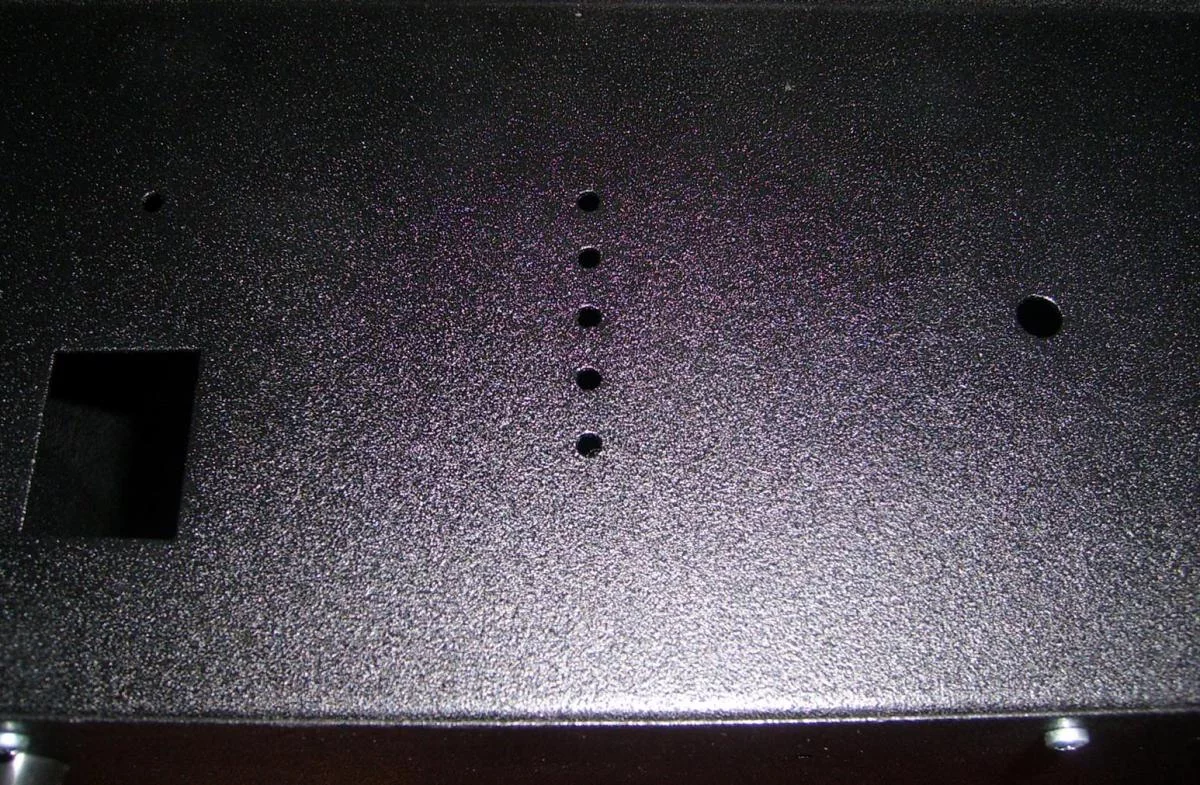

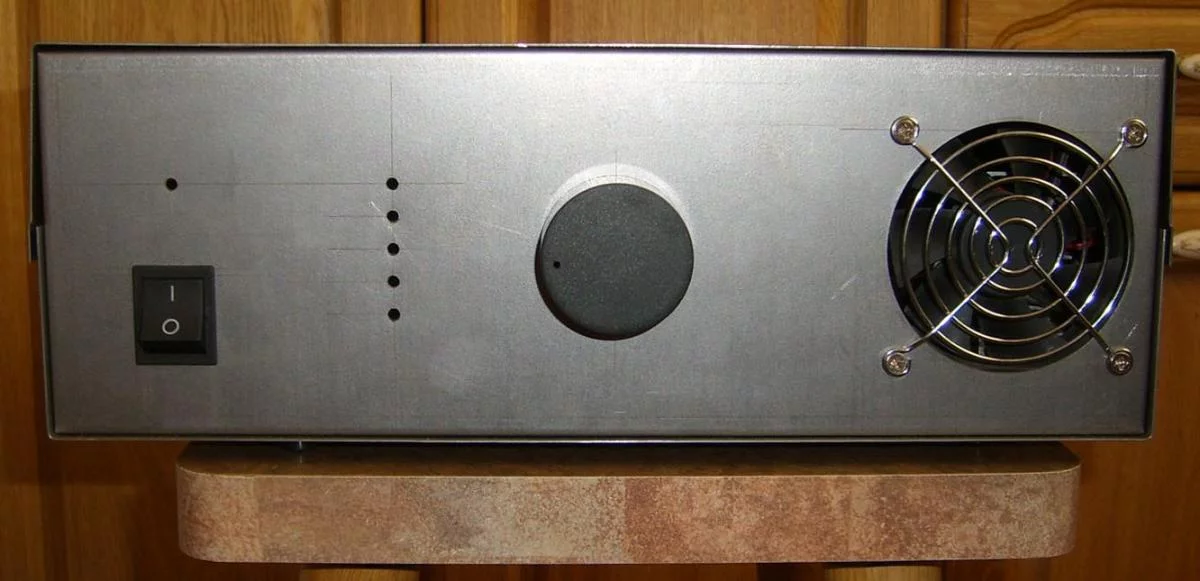

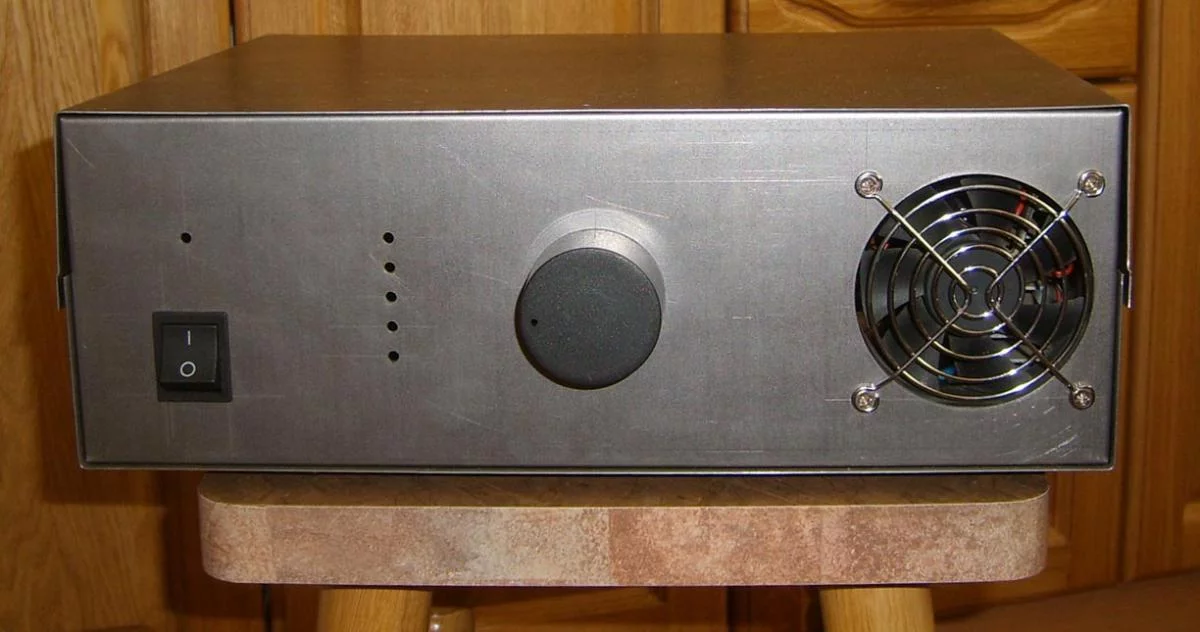

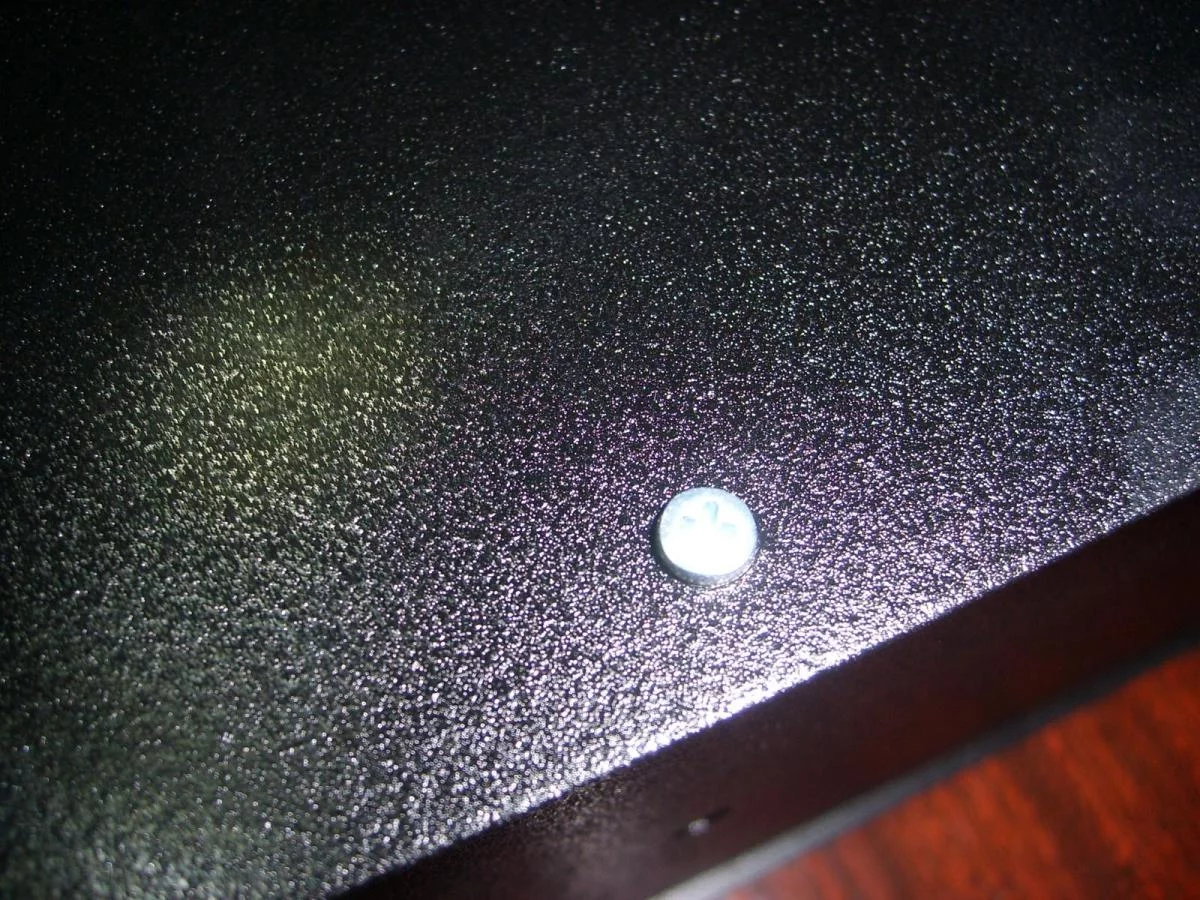

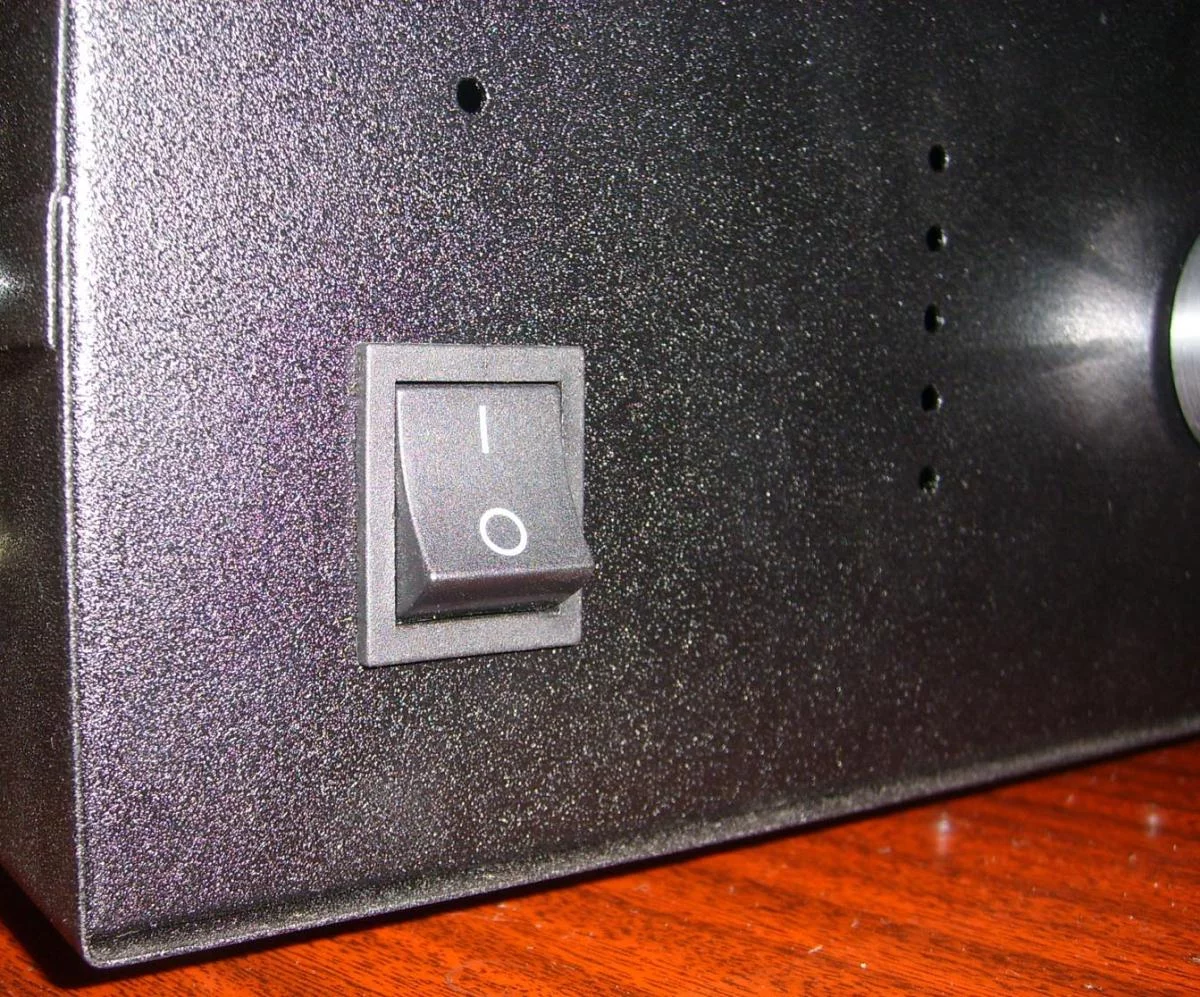

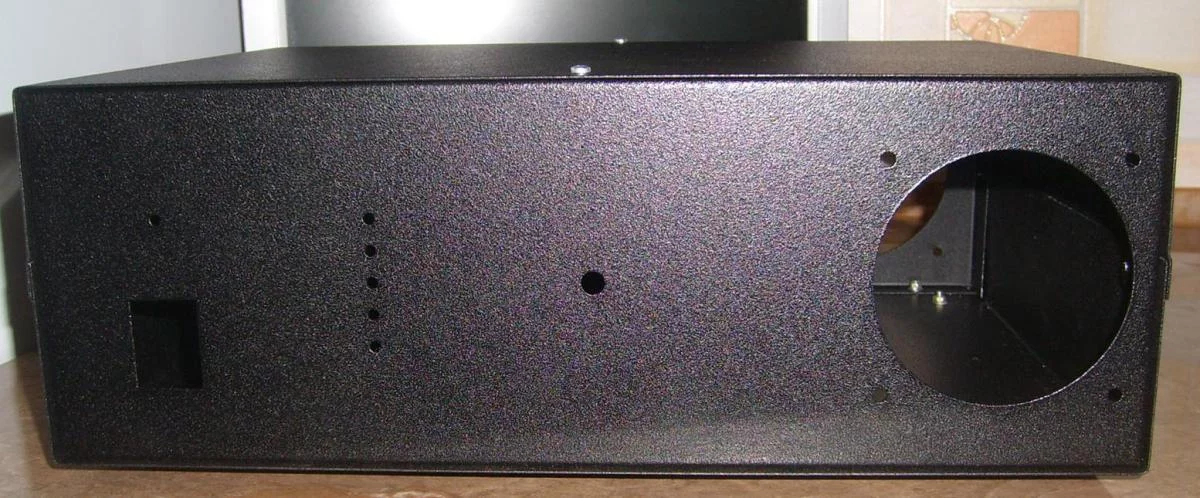

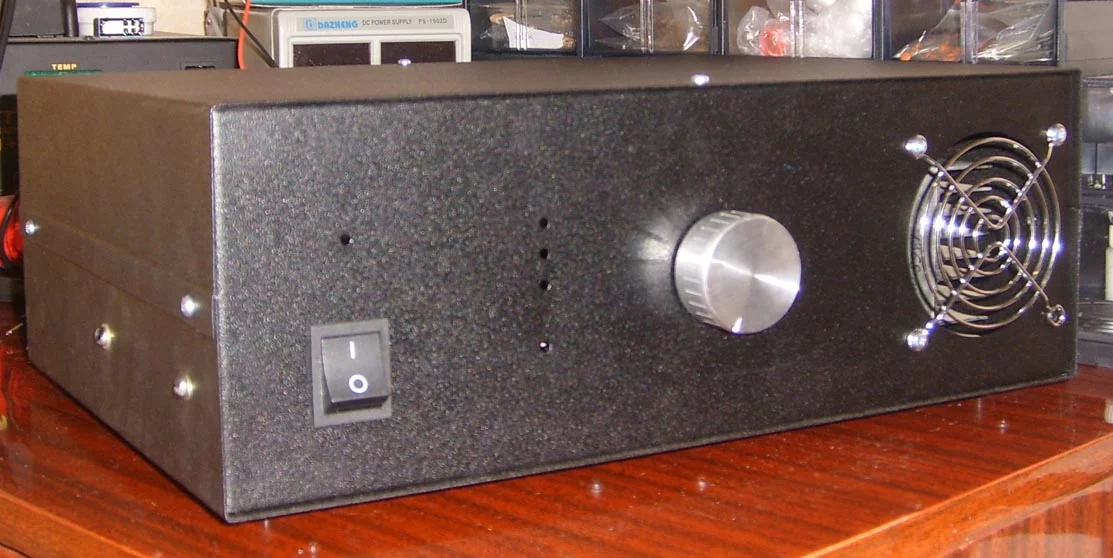

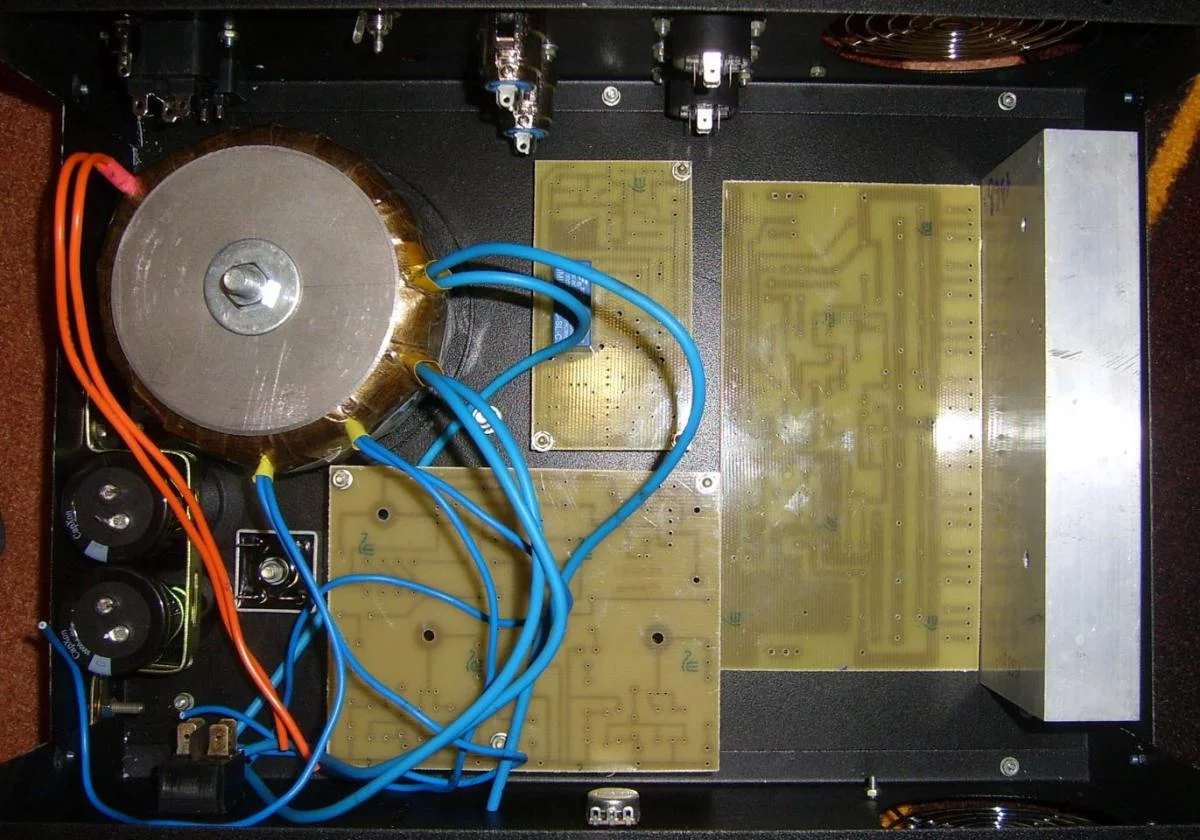

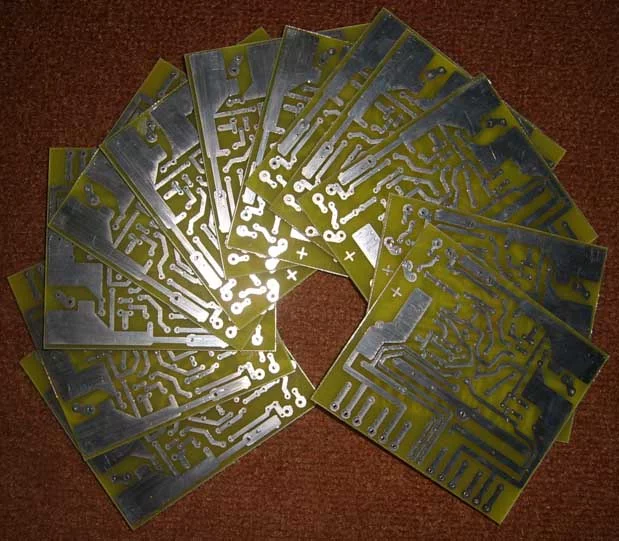

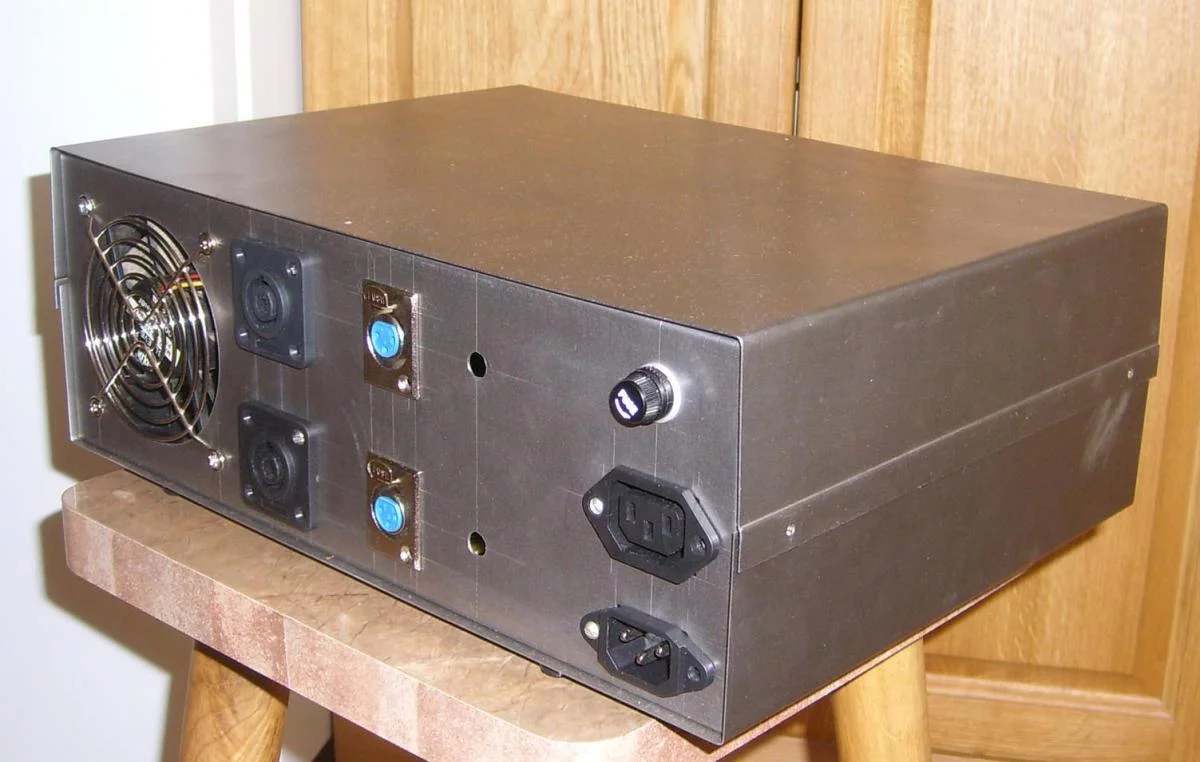

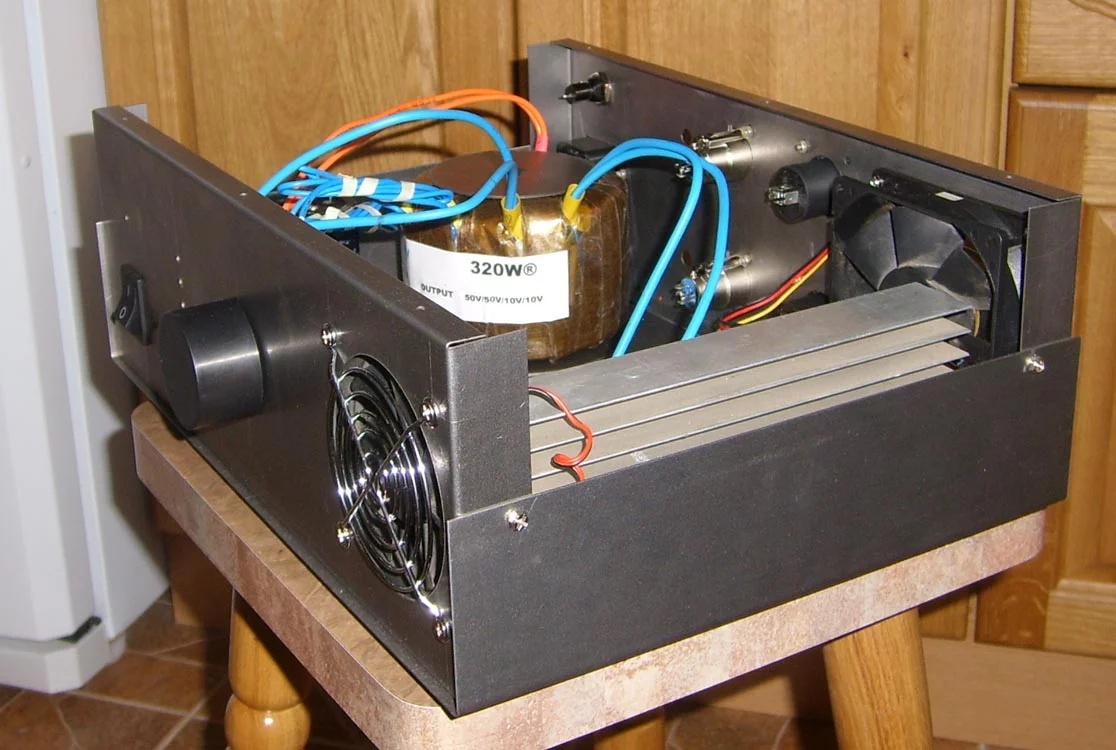

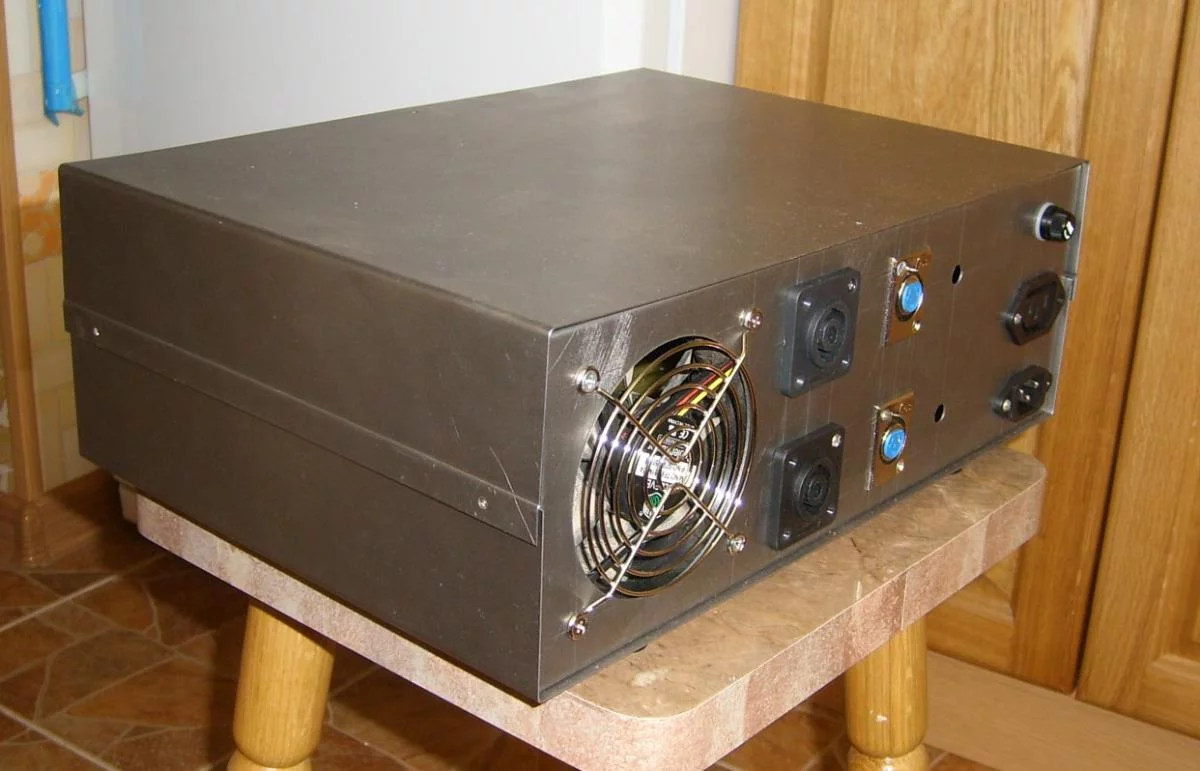

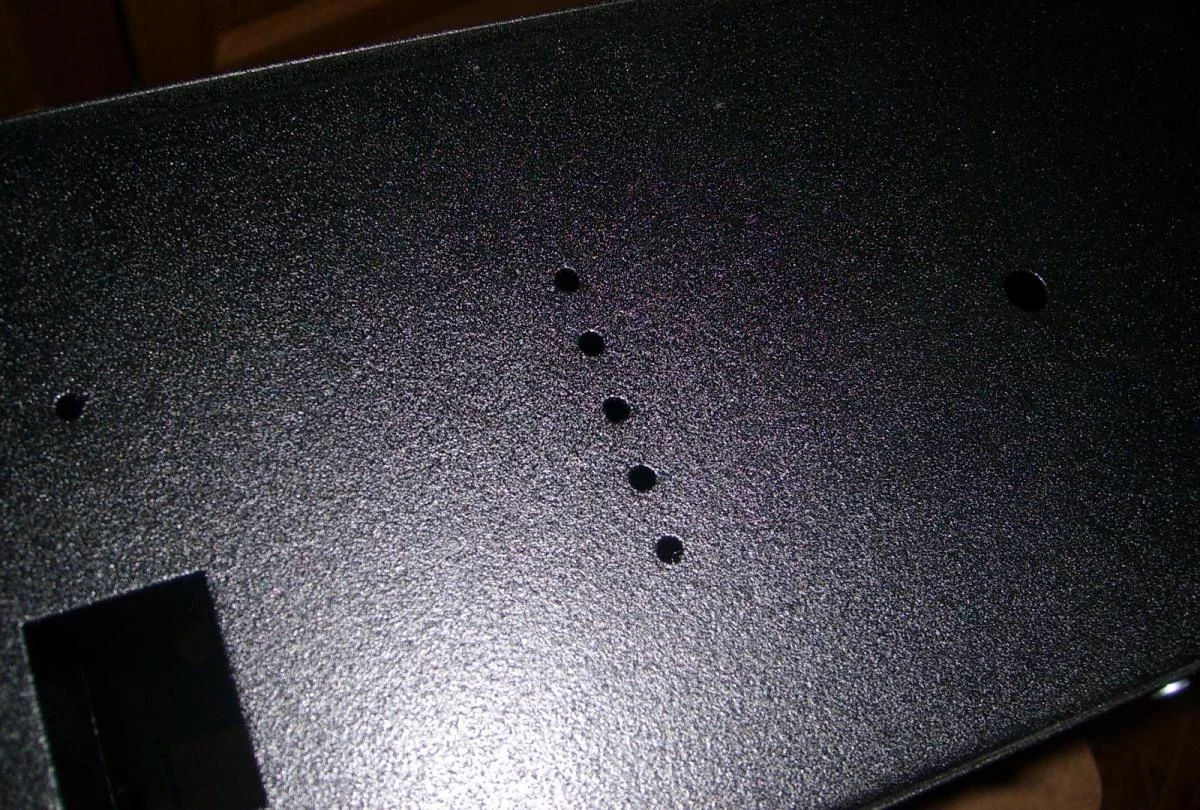

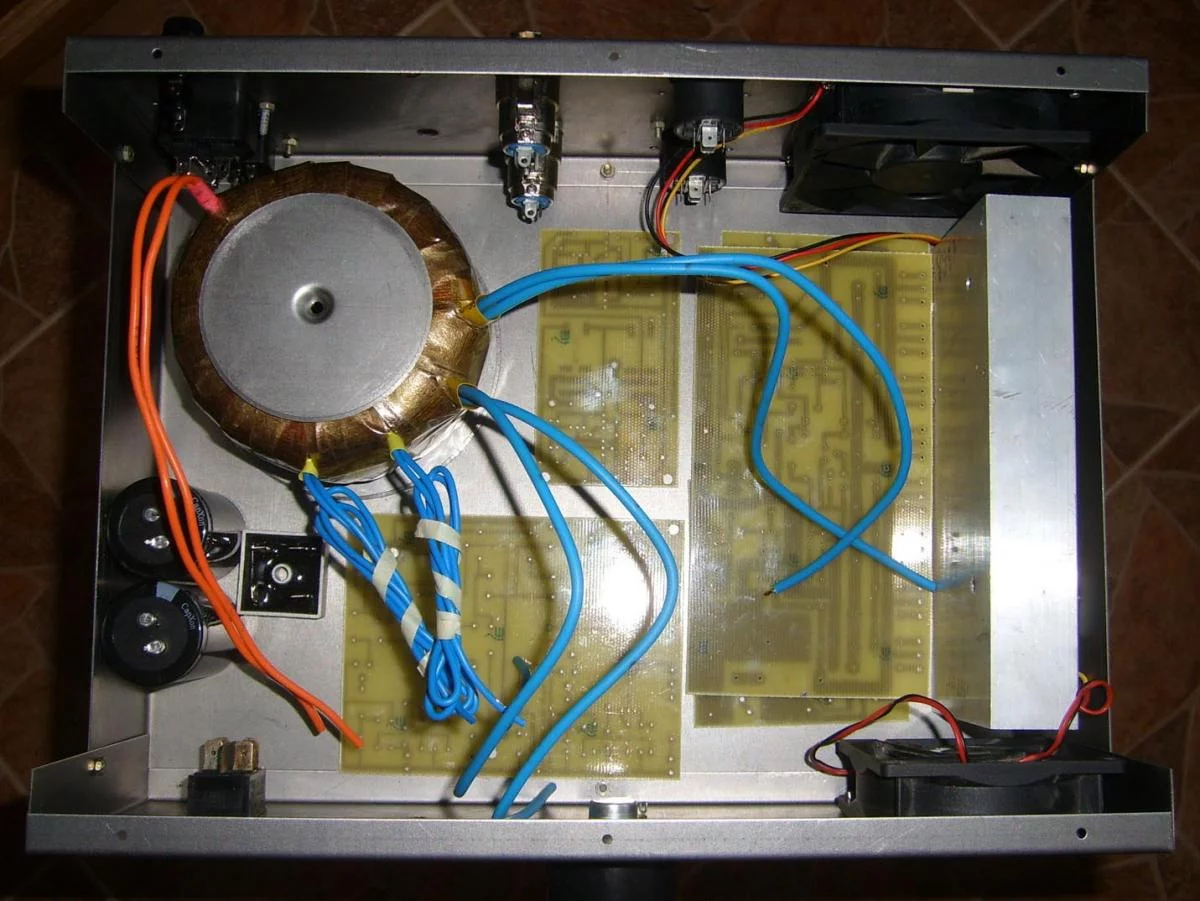

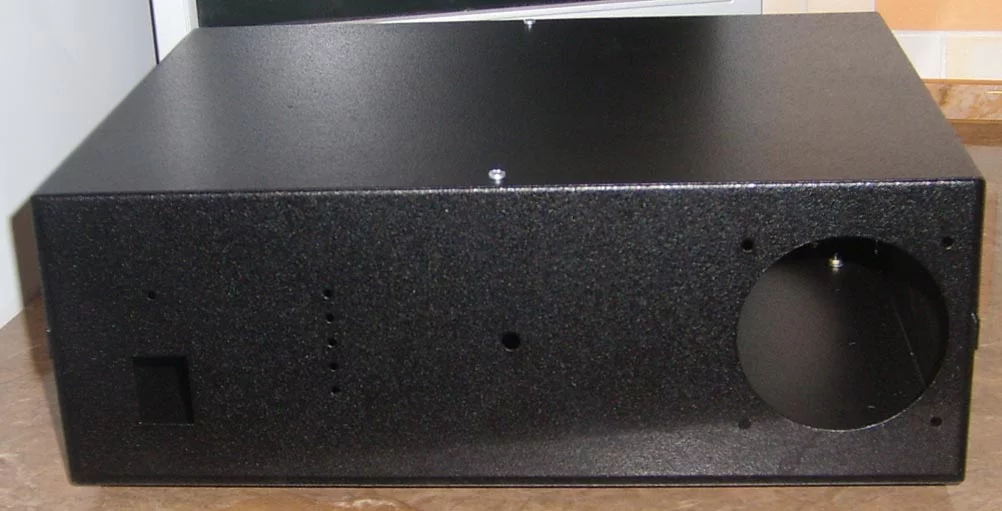

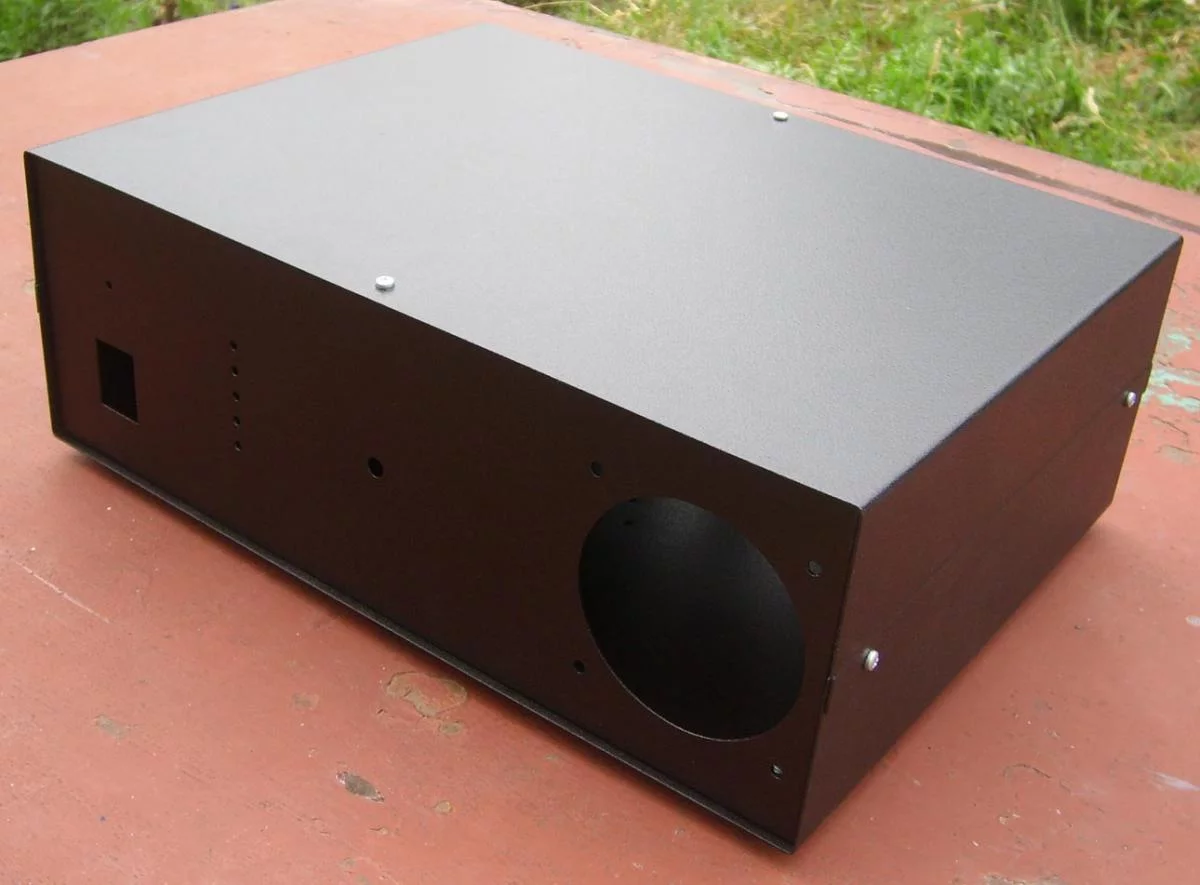

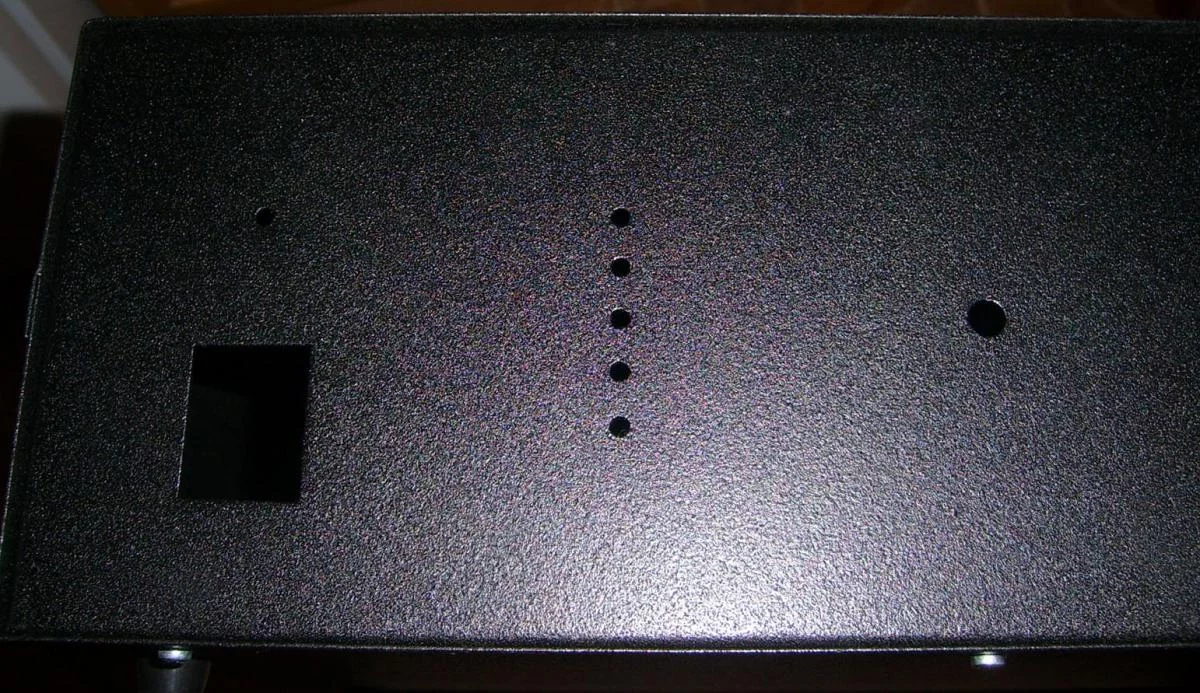

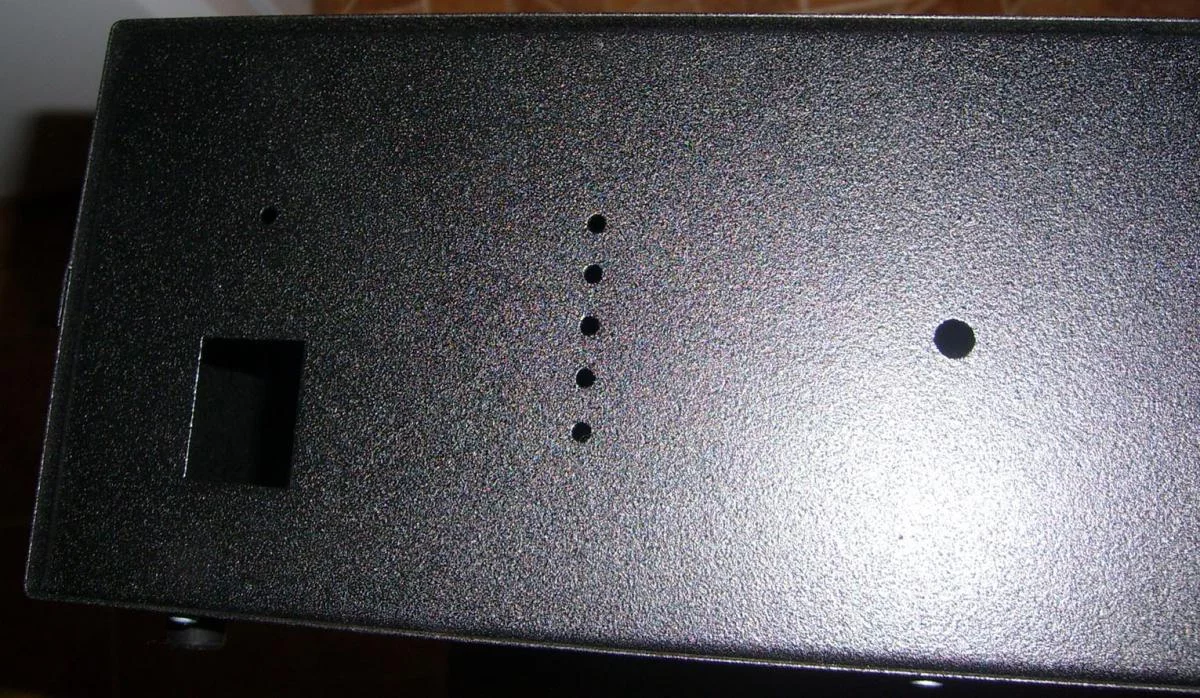

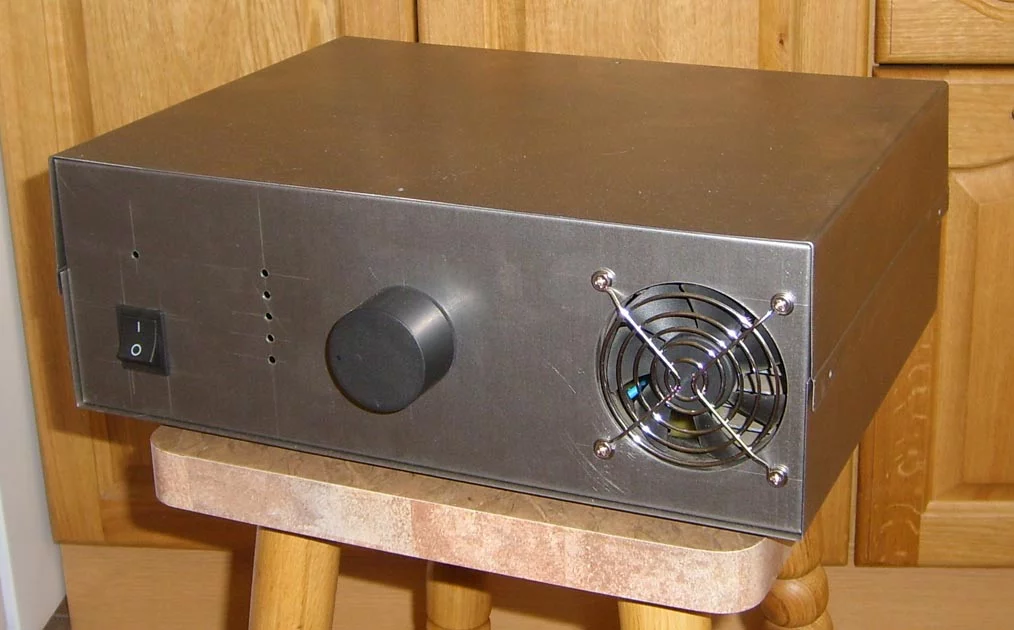

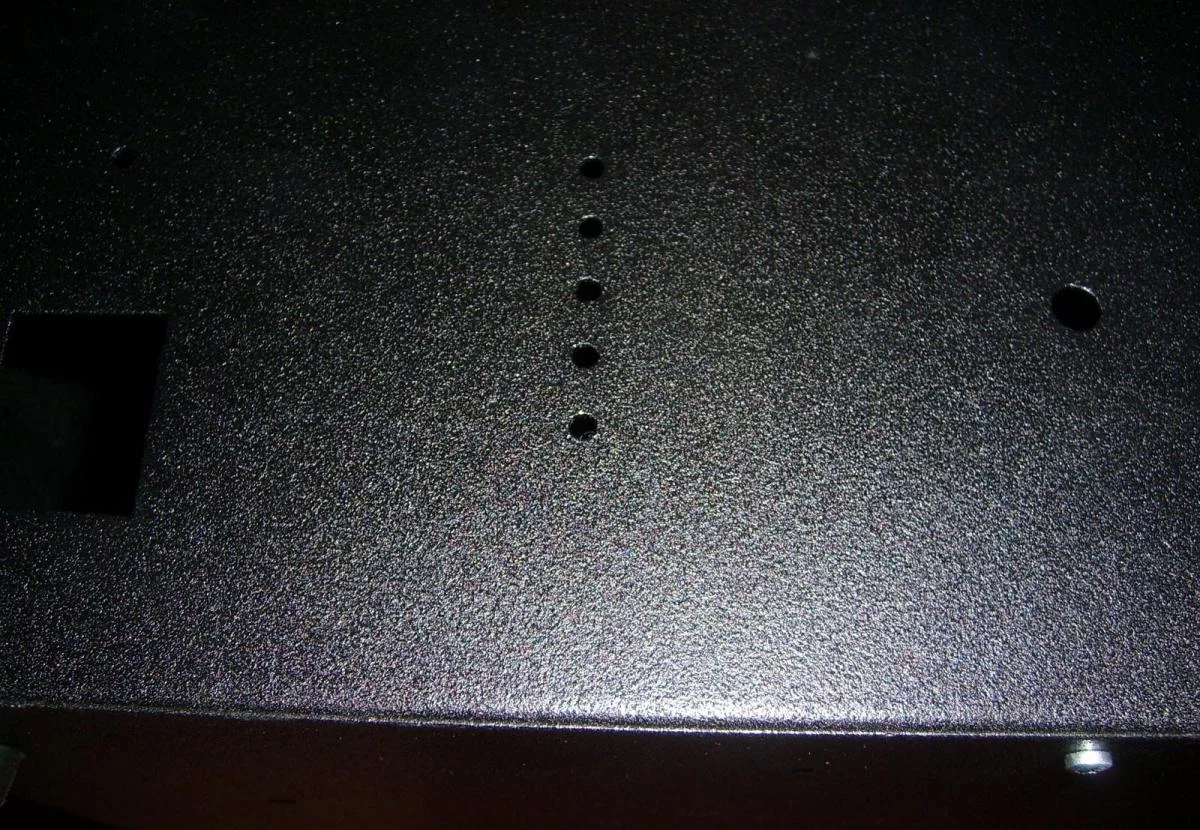

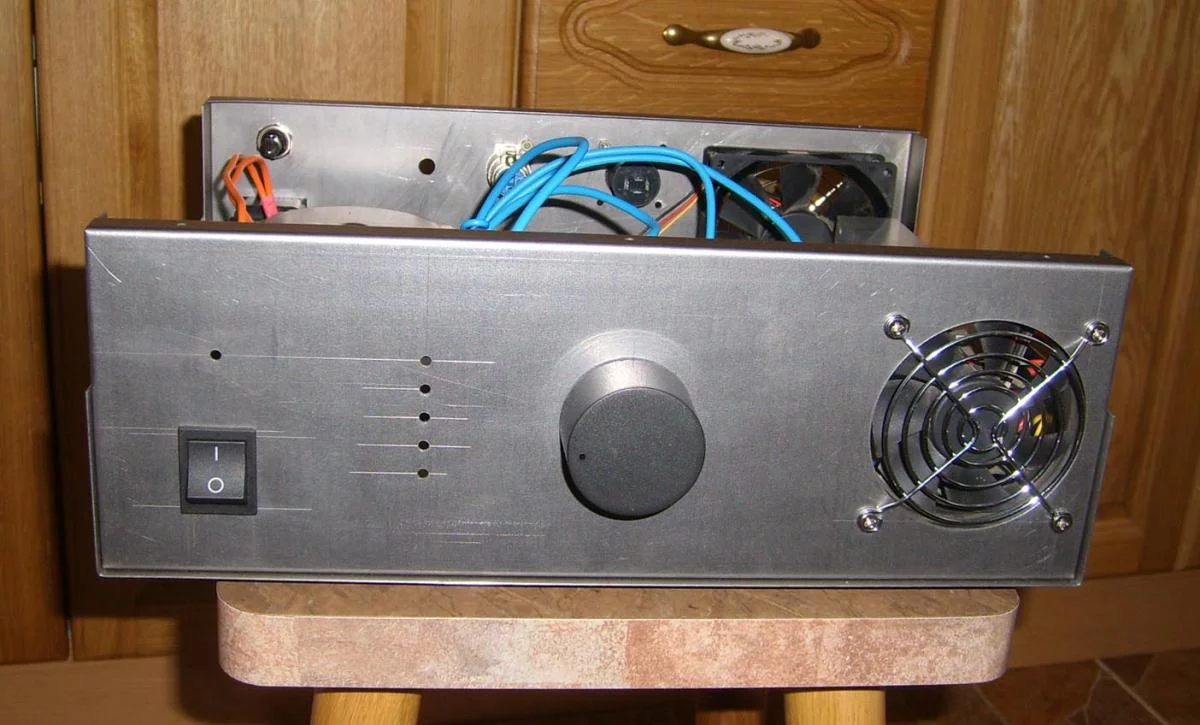

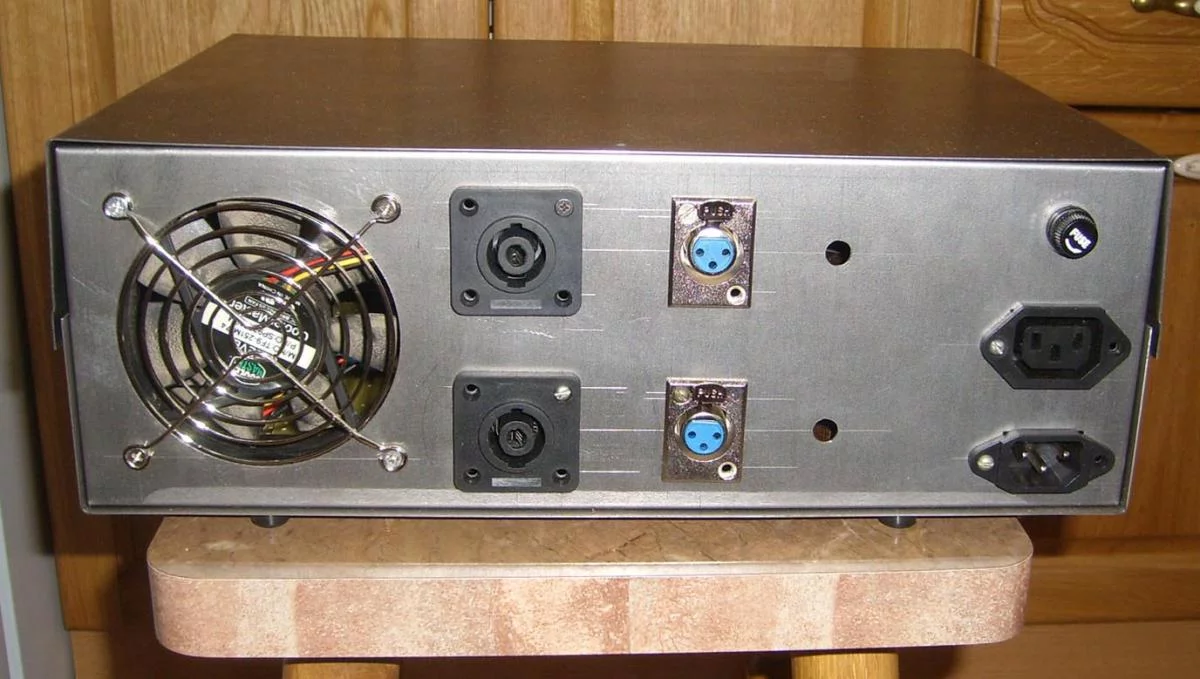

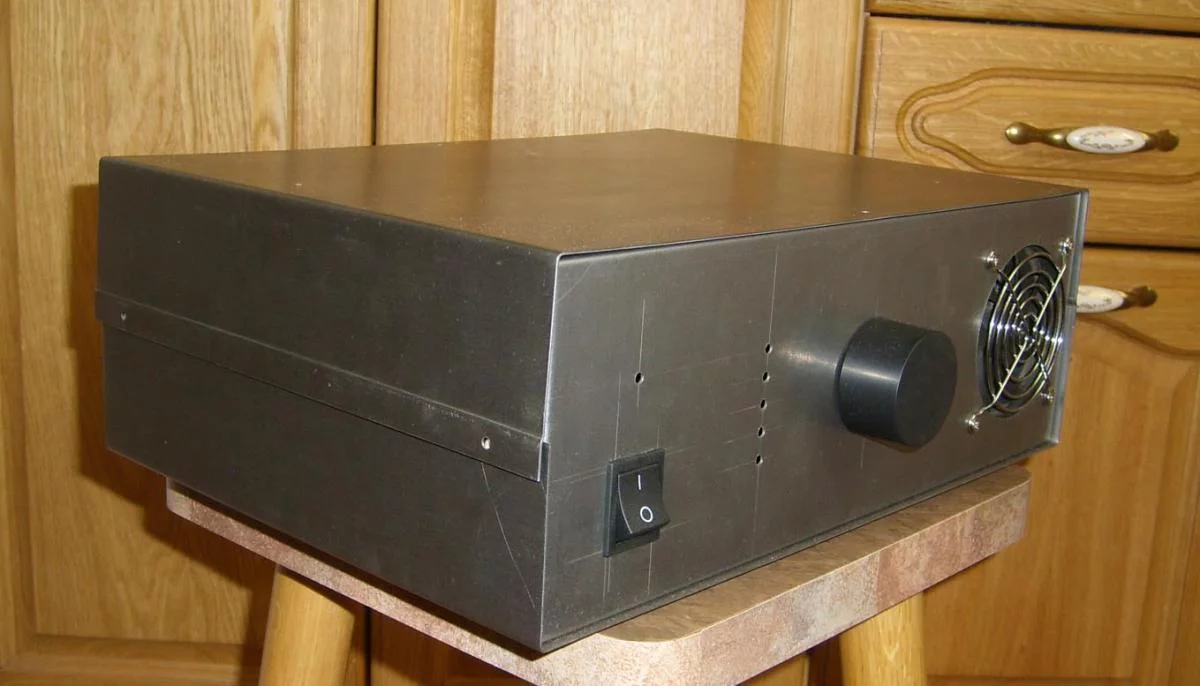

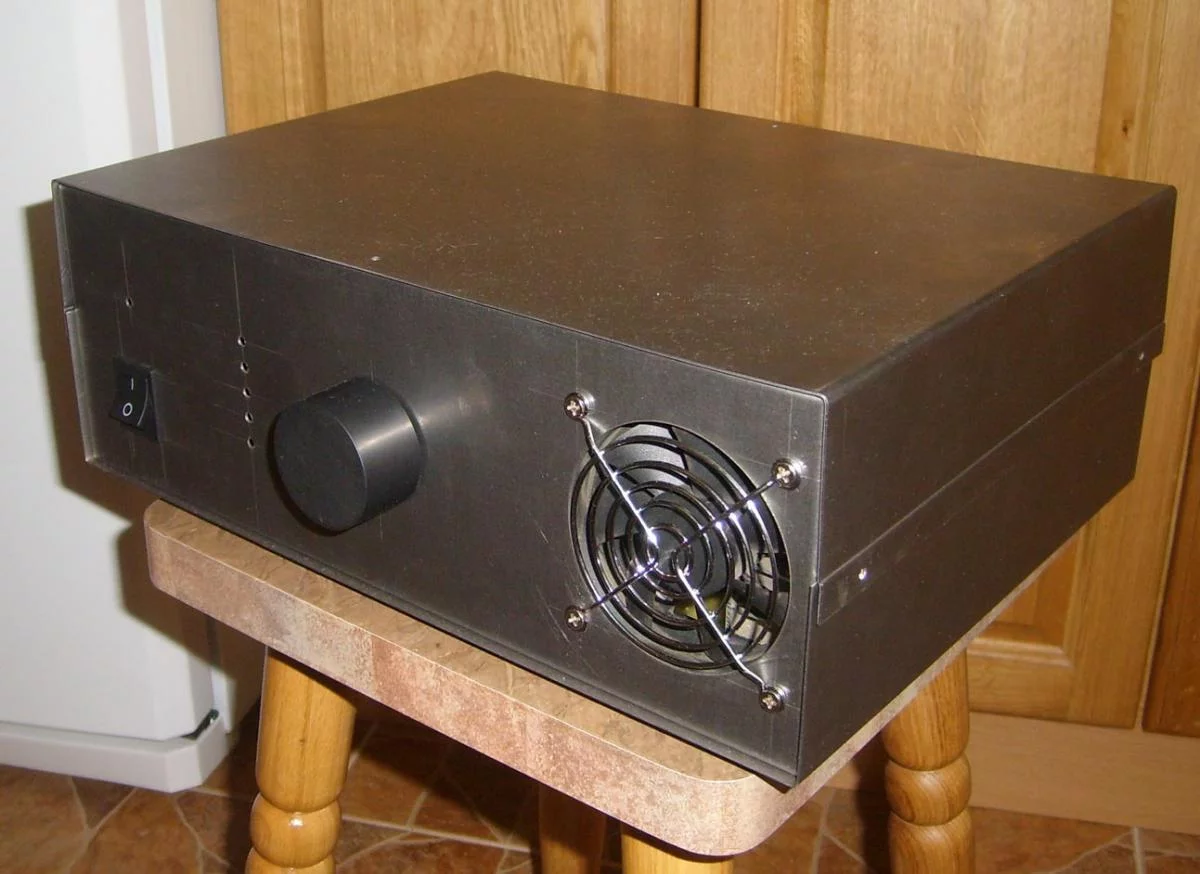

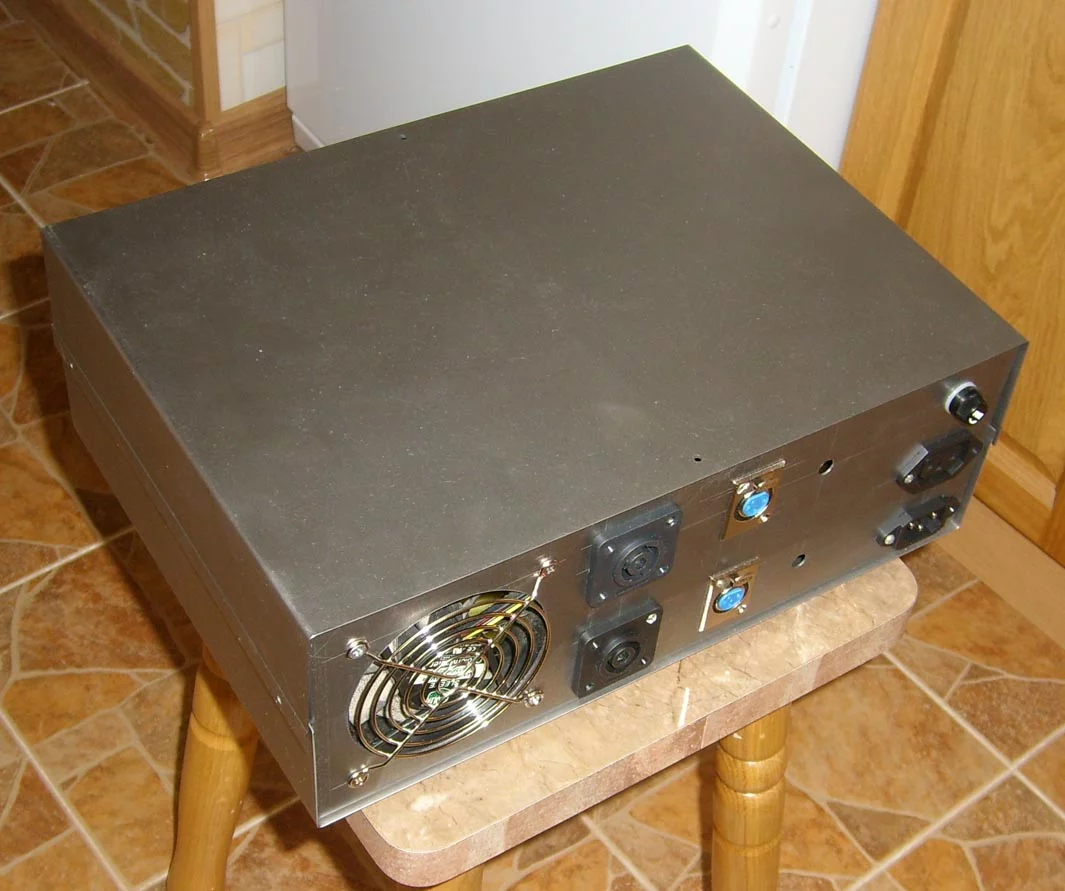

Фото:



[cheeks]

Разъёмы дороже всего уислителя - это бред!

как известно, результативность конструкции определяется самым слабым звеном...

Фото

ооо, котэ315....
