Управление вытяжкой от "мозгов" газовой колонки

Драсьте

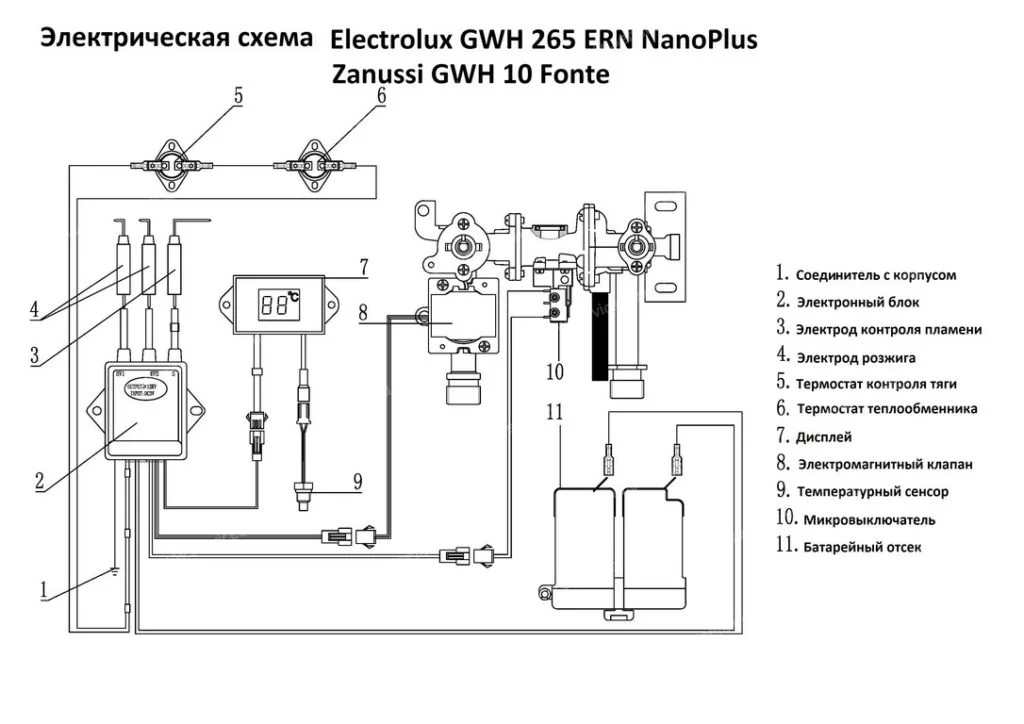

Есть китайская газовая колонка с вот таким управлением:

Спойлер: схема колонки

Не спрашивайте, почему, но есть проблема с тягой. Идея состоит в организации управления вытяжным вентилятором по включению колонки. (Мопед не мой - просто попросили помочь с автоматикой)

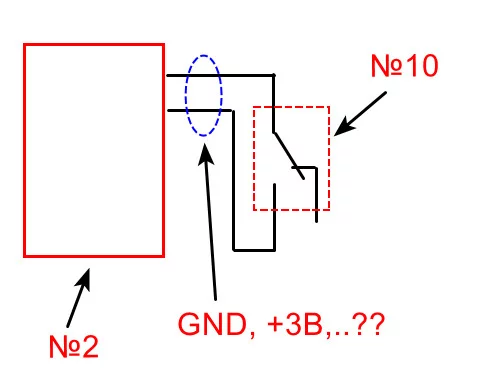

Элемент №10 - реле протока с перекидным контактом:

Спойлер: схема реле протока

Идея состоит в том, чтобы подкинуть к свободному контакту реле протока промежуточное реле в режиме логического "НЕ". Реле с катушкой ~220В сразу отпадает, даже если на реле протока давать N, а не L. Хочу сделать на реле с катушкой =24В, при этом чтобы реле протока коммутировало GND (минус) источника питания. Вопрос: кто-нибудь знает, какой потенциал коммутируется при помощи реле протока (синий пунктирный овал на рис.)? А то ссыкотно спалить мозги колонки в это непростое время

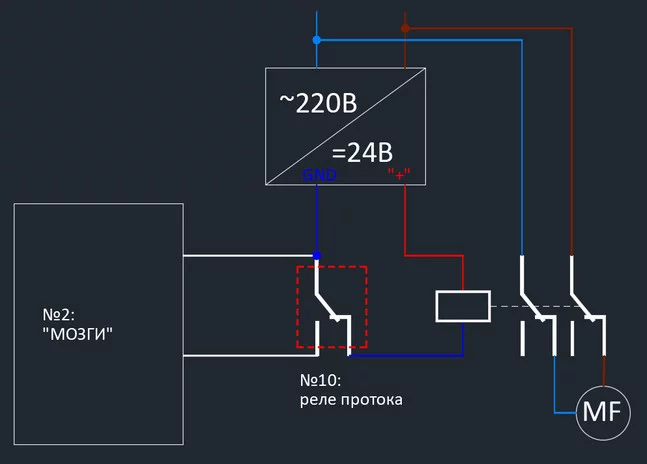

Вот полная схема, которую я хочу реализовать:

Спойлер: схема управления вентилятором

Вся надежда - на тотальную гальваническую развязку питания мозгов колонки =3В (батарейки) и блока питания =24В



[sashanb]

Re: Управление вытяжкой от "мозгов" газовой колонки

Это не реле, а микровыключатель. (24 вольта выдержит)
Разберите колонку, снимите этот микровыключатель и на нём есть маркировка.
Но на сколько я знаю вентилятор нельзя ставить в дымоход колонки.



[Гість 7548]

Re: Управление вытяжкой от "мозгов" газовой колонки

там геркон скорее всего. Ток коммутации до 1А точно, напряжение пофиг. Ставь реле.
Второй варик турбинка и датчик холла, но тогда третий контакт должен быть подключен.



[Юрий_С]

Re: Управление вытяжкой от "мозгов" газовой колонки

А кто будет рассчитывать скорость вентилятора ? Если будет сильно мощный , то он может задуть пламя. Если вентилятор осевой , то он забьется сажей и сгорит, что еще больше навредит. Тяга должна быть естественная.



[lord wartech]

Re: Управление вытяжкой от "мозгов" газовой колонки

Это не реле, а микровыключатель. (24 вольта выдержит)
Разберите колонку, снимите этот микровыключатель и на нём есть маркировка.
Но на сколько я знаю вентилятор нельзя ставить в дымоход колонки.

В устройствах, предназначенных для нагрева/охлаждения воды, это называется реле протока. А коммутирующим элементом выступает микропереключатель

там геркон скорее всего. Ток коммутации до 1А точно, напряжение пофиг. Ставь реле.
Второй варик турбинка и датчик холла, но тогда третий контакт должен быть подключен.

Нет, там именно микрик. Ногтем его цепляешь и поджиг срабатывает. Денис, вопрос не в типе переключателя, а в том, какой сигнал (потенциал) он коммутирует. В кондиционерах Samsung есть 2 одинаковых разъёма (один - для прошивки EEPROM, другой - для подключения к мультисистеме) и свободно висящий шлейф со штеккером. Некоторые особо умные товарищи при разборке блока вставляют его в разъём и тогда встречаются +5 и +12В
Кто такая "турбинка"?

А кто будет рассчитывать скорость вентилятора ? Если будет сильно мощный , то он может задуть пламя. Если вентилятор осевой , то он забьется сажей и сгорит, что еще больше навредит. Тяга должна быть естественная.

Давайте не уходить от вопроса на темы вентиляции. Я же сразу обрисовал конкретный вопрос и ситуацию.

P.S. Ох, чую, придётся-таки разбирать коробочку и смотреть начинку самому
Думаю, там нет никаких элементов "высокой" электроники и через геркон тупо от батареек запитывается катушка розжига и всё такое.



[lord wartech]

Re: Управление вытяжкой от "мозгов" газовой колонки

Рисуется идея перевести питание колонки от батареек на БП =3,3В. Можно подстроечником до 3В снизить.

А ля такой:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Или ващще вот такой:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Тогда промежуточное реле с 3В-катушкой можно прям от микрика реле протока запитывать.



[Юрий_С]

Re: Управление вытяжкой от "мозгов" газовой колонки

Давайте не уходить от вопроса на темы вентиляции. Я же сразу обрисовал конкретный вопрос и ситуацию.

Колонка это не котел. В инструкции все написано. Действия не предусмотренные в эксплуатации могут привести к не предсказуемым последствиям. Сначала думаем, потом делаем.



[IL-Rahsh]

Re: Управление вытяжкой от "мозгов" газовой колонки

Не спрашивайте, почему, но есть проблема с тягой. Идея состоит в организации управления вытяжным вентилятором по включению колонки. (Мопед не мой - просто попросили помочь с автоматикой)

))

Идея состоит в том, чтобы подкинуть к свободному контакту реле протока промежуточное реле в режиме логического "НЕ". Реле с катушкой ~220В сразу отпадает

Померяй тестером что приходит на катушку реле протока и повесь такое же параллельно только подключи к нему вентилятор. Профит



[lord wartech]

Re: Управление вытяжкой от "мозгов" газовой колонки

Померяй тестером что приходит на катушку реле протока и повесь такое же параллельно только подключи к нему вентилятор. Профит

Видимо, так и придётся делать
Только там нет катушки, это ж по факту - микрик с лепестковым толкателем ль протока воды. Но идея понятна
А параллельно не айс, т.к. питание - батарейки. Это надо будет переводить на блок питания весь котёл.



[В.А.]

Re: Управление вытяжкой от "мозгов" газовой колонки

Не страдай ерундой, повесь рядом еще один выключатель или реле с двумя группами контактов. на одну группу повесишь поджиг на другую вытяжку.



[lord wartech]

Re: Управление вытяжкой от "мозгов" газовой колонки

Не страдай ерундой, повесь рядом еще один выключатель или реле с двумя группами контактов. на одну группу повесишь поджиг на другую вытяжку.

Какой выключатель?? Ещё одно реле протока?



[Bayarski]

Re: Управление вытяжкой от "мозгов" газовой колонки

Не спрашивайте, почему, но есть проблема с тягой.

УК - вас ждет тюрьма. Имейте минимальную совесть - расскажите о своей "проблеме с тягой" соседям



[lord wartech]

Re: Управление вытяжкой от "мозгов" газовой колонки

УК - вас ждет тюрьма. Имейте минимальную совесть - расскажите о своей "проблеме с тягой" соседям

Во-первых, это частный дом.
Во-вторых, это проблемы хозяина колонки.
В-третьих, как всегда: спрашиваешь об одном (акцентируя внимание на вопросе, а не на околовсяческих советах), а в ответ получаешь эти самые околовсяческие советы

По сабжу: микрик коммутирует +3В на мозги и было принято решение не трогать их, а сделать управление по дополнительному термостату в зоне выхода продуктов горения.



[Гість 7548]

Re: Управление вытяжкой от "мозгов" газовой колонки

По сабжу: микрик коммутирует +3В на мозги и было принято решение не трогать их, а сделать управление по дополнительному термостату в зоне выхода продуктов горения.

поставь шлак типа ТРМ рядом с котлом. и 220 карлсон.



[lord wartech]

Re: Управление вытяжкой от "мозгов" газовой колонки

поставь шлак типа ТРМ рядом с котлом. и 220 карлсон.

Шо цэ ТРМ?



[lord wartech]

Re: Управление вытяжкой от "мозгов" газовой колонки

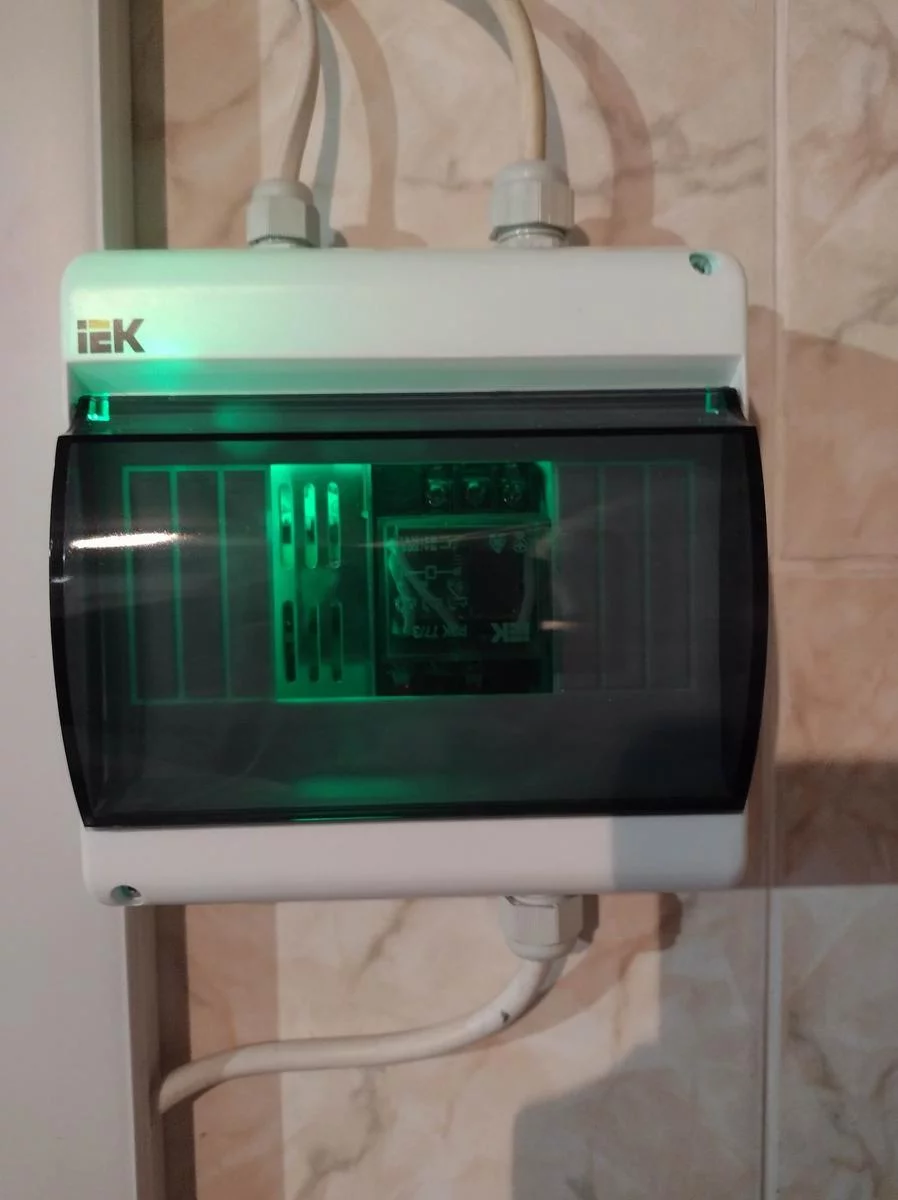

Вот шо получилось (см. вложения).
Поставил "таблетку" с НО-контактом на +45°С. Из-за инертности при остывании происходит некая продувка, как в вентиляции с электрокалорифером. Эксперимент удался, ящетаю
