Требуется помощь специалистов

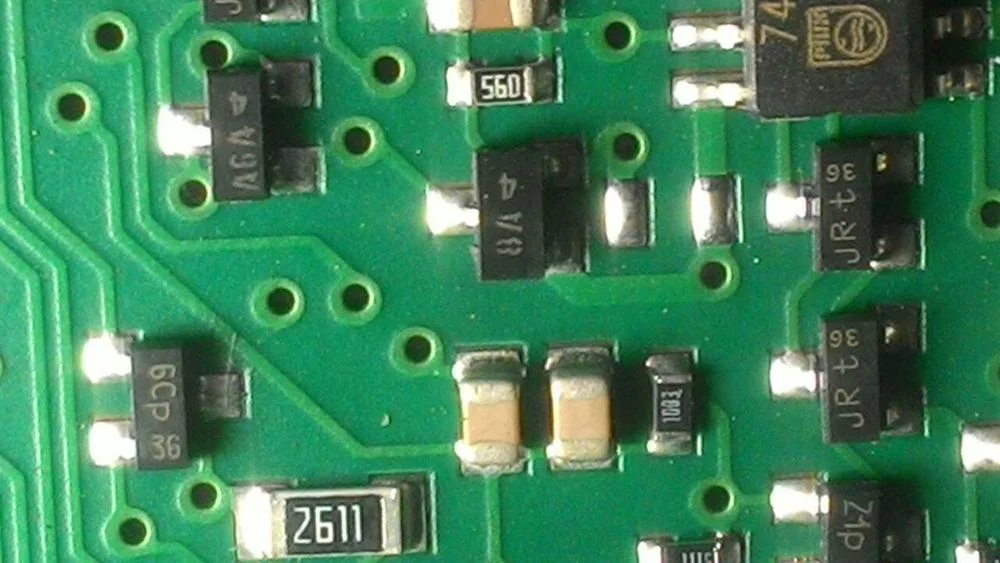

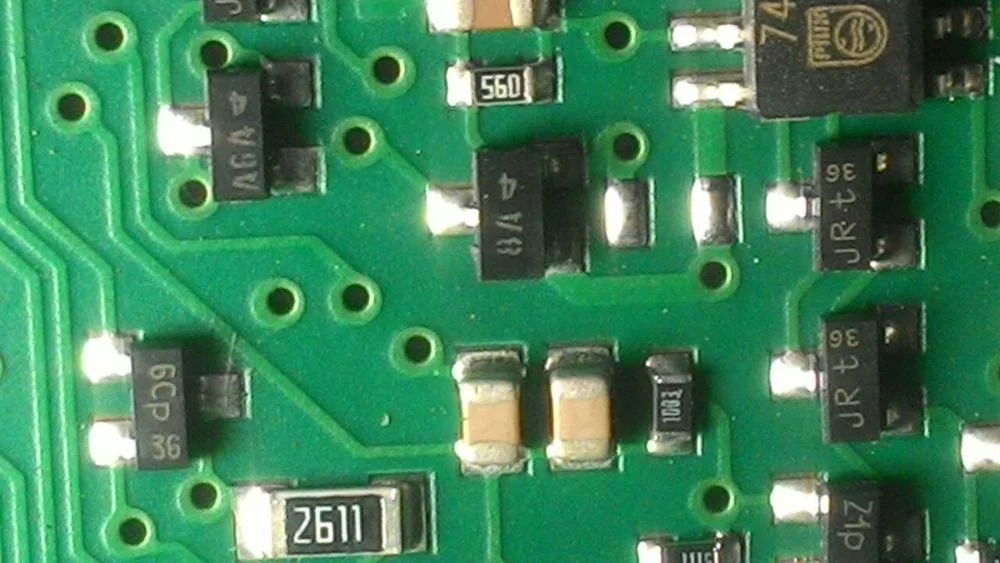

Всем Доброго дня столкнулся с такой проблемой в машине есть блок управления моторного отсека и салона ! в этот блок попала влага ! и вот что вышло из строя 8А4 найти такую штуку не где не могу ! Вот и хочу обратиться к знатокам что делать и где искать !



[roker]

С вероятностью 99% это транзистор BC846.



[Spen53]

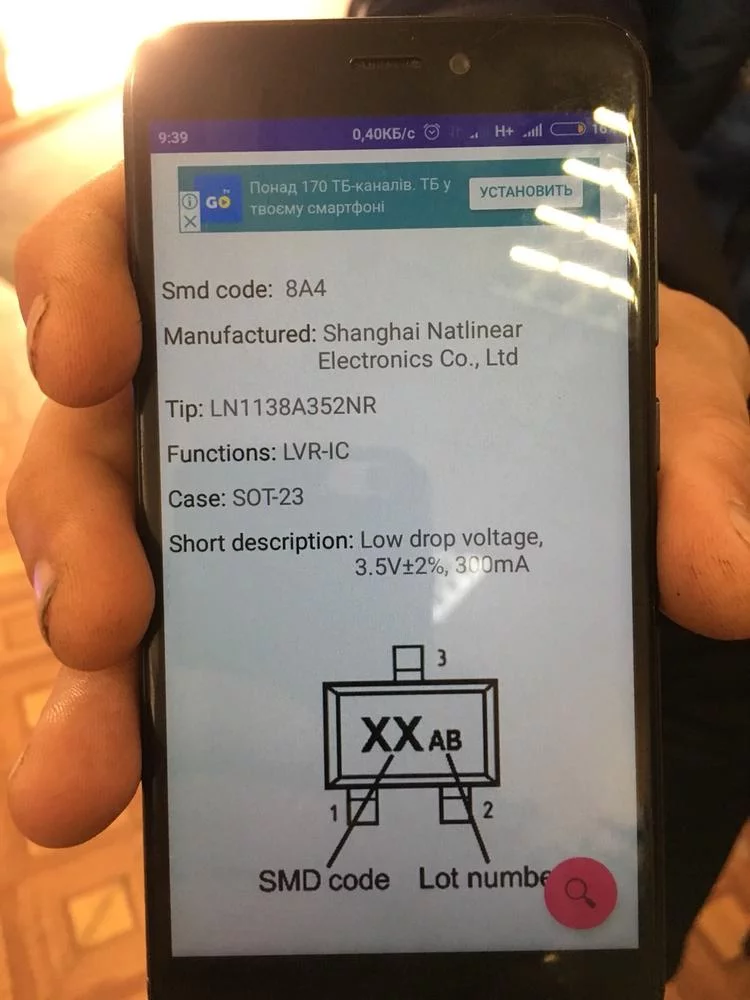

нашел описание его ! кто что скажет чем заменить ?



[Spen53]

С вероятностью 99% это транзистор BC846.

как я понял то это стабилизатор напряжения 8А4



[roker]

как я понял то это стабилизатор напряжения 8А4

1. Вас не смущает что "4" написано перпендикулярно основной надписи?

2. Судя по трассам вокруг распиновка не может соответствовать указанной в

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

3. Сделайте фотку с большей площадью охвата. Мне интересно например что за микросхема вверху стоит. Вроде как Филипс, логика серии 74хх, но что конкретно и как включено не видно.



[Spen53]

1. Вас не смущает что "4" написано перпендикулярно основной надписи?

2. Судя по трассам вокруг распиновка не может соответствовать указанной в

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

3. Сделайте фотку с большей площадью охвата. Мне интересно например что за микросхема вверху стоит. Вроде как Филипс, логика серии 74хх, но что конкретно и как включено не видно.

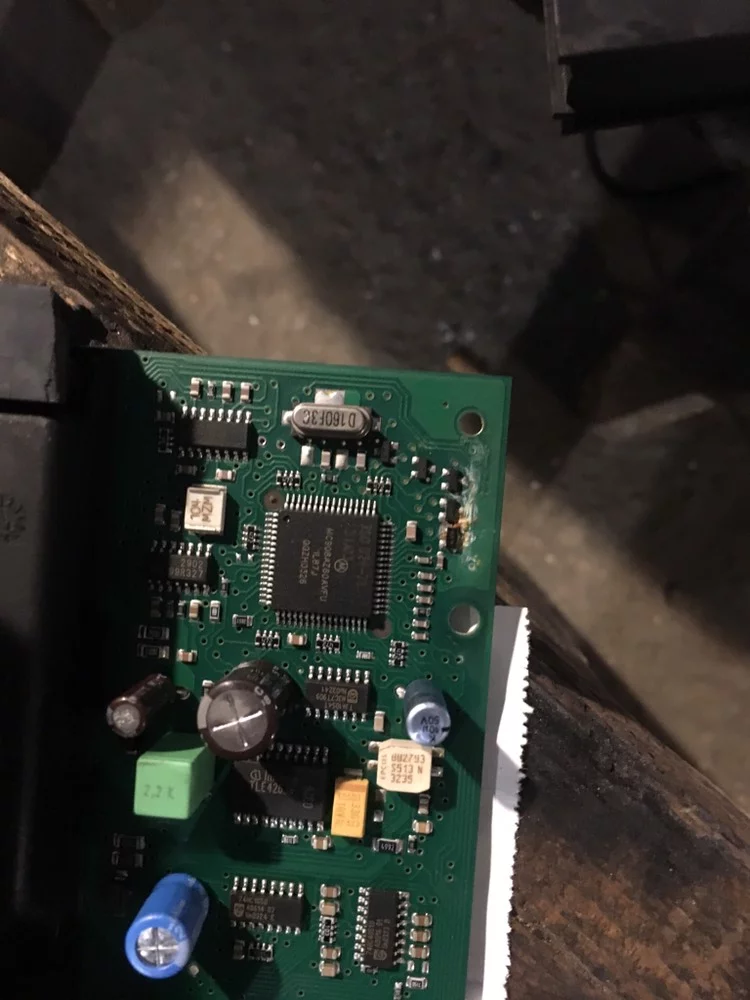

вот фото которое у меня есть еще ! я просто не вкурсе всего этого я приехал мне показали что перегорело и сказали ищи такую детальку )))



[Kornienko Ruslan]

Нужно не детальки искать, а нормального мастера ... но это - не дешево!



[Spen53]

Нужно не детальки искать, а нормального мастера ... но это - не дешево!

где его найти ?



[Me1]

Это не транзистор, подавать плюс на базу\затвор, конечно можно, но уж слишком экзотично при том что рядом.
Диодом ему быть тоже почти бесперспективно.
Без знания маркировки микросхемы, там обычно вход/
А6А таки скорее всего транзистор.

Имеем плюс питания, ввод логики и выход на транзистор. Со всеми не упомянутыми авось, поставлю на два диода\стабилитрона в распорке базы,
вариант БЭ это стабилизатор питания, если транзистор PNP и уходит во внешний мир, либо просто уходит во вне


Вариант СЭ найти на плате второй такой, и мучить мелкими токами до признательных показаний. Аналогичный вариант с участием владельцев рабочей платы.



[Spen53]

8А4 мне расшифровали как Транзистор биполярный сдандартный MUN2211T1G
