Трансформатор ТСШ-170-3 какая сила тока у него? Подскажите плиз!

[edvard1984]

Трансформатор ТСШ-170-3 какая сила тока у него? Подскажите плиз!

Здраствуйте форумчане! Подскажите какая сила тока у трансформатора ТСШ 170-3. Интересуют выводы вторички 7и8, 9и10. При измерении сопротивления мультиметром 7и8 = 1 ом. 9и 10 также 1 ом. Толщина проволки медной на 7 и 8 = 2 мм, а на 9 и 10 = 1 мм. Сколько витков не знаю так, как его не разбирал. При включеном трансе на выводах 7и8 =6 до 6.4 в.,а на 9и 10 = 5.9 до 6.1 в. При перемычке на 8 и 9. Напряжения на 7и10 =12.5 до 13в. Вопрос какая сила тока на выводах 7и8? Какая сила тока 9 и 10 выводах ? Вот схема транса:



[Me1]

если по диаметру то 3 и 8Ампера, а там уж смотря на какую плотность тока делали.
Проще нагуглить паспорт.



[edvard1984]

если по диаметру то 1 и 2Ампера, а там уж смотря на какую плотность тока делали.
Проще нагуглить паспорт.

А мультиметром: DT 830 B DIGITAL MULTIMETR подключить последовательно + лампа на 12в. 3вт к 7 и 8 выводу, а также аналогично к10 и9 выводам. Вопрос не спалю таким образом мультиметр. Там он может мерять до 10А. Кстати этот транс из черно белого телика Весна - 346.



[Me1]

нет не спалите, ток посмотри выше, я там заснул в процессе и фигню написал.



[Хробак Злої Брехні]

DT 830 B міряє ампераж тільки на постійному струмі.

Очевидно, товста обмотка живила розжарення всіх ламп, а тонка -- кінескопа (там катод під потенціалом, то нитку підтягнули до нього, щоб не пробило)



[edvard1984]

DT 830 B міряє ампераж тільки на постійному струмі.

Очевидно, товста обмотка живила розжарення всіх ламп, а тонка -- кінескопа (там катод під потенціалом, то нитку підтягнули до нього, щоб не пробило)

Так это еще нужно 4 диода или диодный мост, подпаять к 7 и 8 выводу, а потом мультиметр з лампочкою для такого эксперемента? Или амперметр нужно стрелочный, чтоб не заморачиваться з диодами и мерять переменку?



[Me1]

переменный ток измеряется при подключении постоянного амперметра в середину моста.



[roker]

Паспорт сам погуглишь или нам это сделать?



[Me1]

Если просто воткнёте мост то будете измерять нечто среднее по больнице, это будет и не постоянный, поскольку тогда нужен конденсатор для сглаживания и не переменный, по понятным причинам.

Можно измерить напряжение на работающей + сопротивление лампочки(прогретой), это будет близко к правде без лишних(возможно отсутствующих) деталей. I=U\R



[edvard1984]

Паспорт сам погуглишь или нам это сделать?

Чето не гуглиться, то что надо, а что не надо нашел. Или может места нада знать. Вот ссылка:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

.



[Хробак Злої Брехні]

Для початку я б хотів зрозуміти мету всієї затії -- до максимального струму навантаження транса результат не матиме жодного стосунку.



[edvard1984]

Для початку я б хотів зрозуміти мету всієї затії -- до максимального струму навантаження транса результат не матиме жодного стосунку.

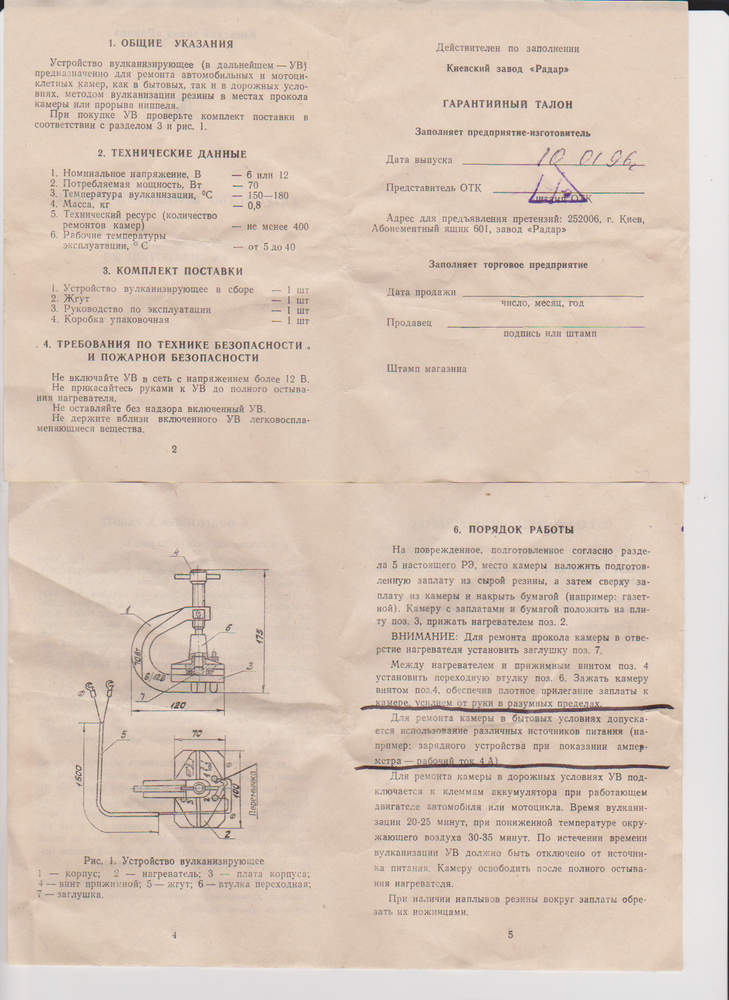

Использовать универсально: Например: 1) для зарядки акума от китайских фонарей, правда нужен для ефективности заряда - небольшой ток. К масовым отключениям готовлюсь. 2) Использовать для вулканизатора на 70вт робочий ток допускаеться 4А. Так вот и пытаюсь понять подходит этот транс для этих целей или нет.



[Хробак Злої Брехні]

для зарядки акума от китайских фонарей

В принципі можна, але треба чимось обмежити струм -- чи послідовно з акумум опір 1-2 оми, чи дросель в первинному колі (від денних ламп 20-40 вт, підбираєш експериментально, можна комбінувати паралельно-послідовно...) Якщо транс спеціально під зарядку робиться, можна всобачити магнітний шунт.

Использовать для вулканизатора на 70вт робочий ток допускаеться 4А

Якщо 12в 70вт, то струм буде не 4, а 6 А. При послідовному з'єднанні кінескопна обмотка загнеться (можливо, не зразу, але рано чи пізно, попутно підшмаливши сусідні. Плюс в тому, що вона зверху, тож запах почуєш зразу, до фатальної розв'язки ). По-мудрому, треба перемотати грубшим дротом, для звільнення місця розмотавши непотрібні тобі анодні.



[edvard1984]

Якщо 12в 70вт, то струм буде не 4, а 6 А. При послідовному з'єднанні кінескопна обмотка загнеться (можливо, не зразу, але рано чи пізно, попутно підшмаливши сусідні. Плюс в тому, що вона зверху, тож запах почуєш зразу, до фатальної розв'язки ). По-мудрому, треба перемотати грубшим дротом, для звільнення місця розмотавши непотрібні тобі анодні.[/QUOTE]
А если не подключать 2 обмотки на трансе последовательно чтоб получить 12в. А запитать из мощнее обмотки на 6.4в. вулканизатор так будет работать? Он и от 6 может работать. А не згорит транс? Просто сила тока не знаю какая там.



[roker]

Как раз обмотка 6,3 В там самая мощная. Это накал ламп, ампер 5 должна давать смело.

Так а в чем проблема? Обмотки разрисованые по схеме со ссылки не соответствуют действительности?

Можно и на самом трансе посмотрть. Где с катушки на лепестки выходят самые толстые провода, то и есть накальная обмотка 6,3(6,4) В. Если верить справочнику то она намотана сдвоенным проводом и дает 8,5 А



[Хробак Злої Брехні]

Он и от 6 может работать.

Угу, віджираючи 12 ампер. Півторакратне перевантаження. Враховуючи те, що обмотка зверху і решта обмоток ненавантажені, може витримати... Якщо кінескопна в одному ряді з основною(ефект близькості не діє), то можна запаралелити (тільки правильно сфазувати і проконтролювати рівність напруг!!! Тобто, з'єднуєш один кінець грубої і один кінець тонкої, і міряєш напругу між другими кінцями -- має бути 0, допускається 0.1в розбалансу. Якщо отримав ~13-14в, міняєш кінці однієї з обмоток)



[edvard1984]

Здраствуйте Форумчане и с прошедшими Вас! Решил, пока ничего не пререматывать и не химичить з трансоформатом. Подключил был к 7 и 8 выводу, где до 6.4 В. и удвоеный провод обмотки, вулканизатор на 30 минут. Так за это время, транс даже не то, что гарячим и теплым не был, ни чего ни где не воняло, единственно что, минут 10-15 нагревался вулканизатор, а при 12 В. нагрелся бы минут за 5. В итоге решил 7 и 8 вывод оставить под вулканизатор, а 9 и 10 где 6.1 В.и провод обмотки тонкий, оставить под зарядник для акумов китайских фонарей.
