Схема на 555

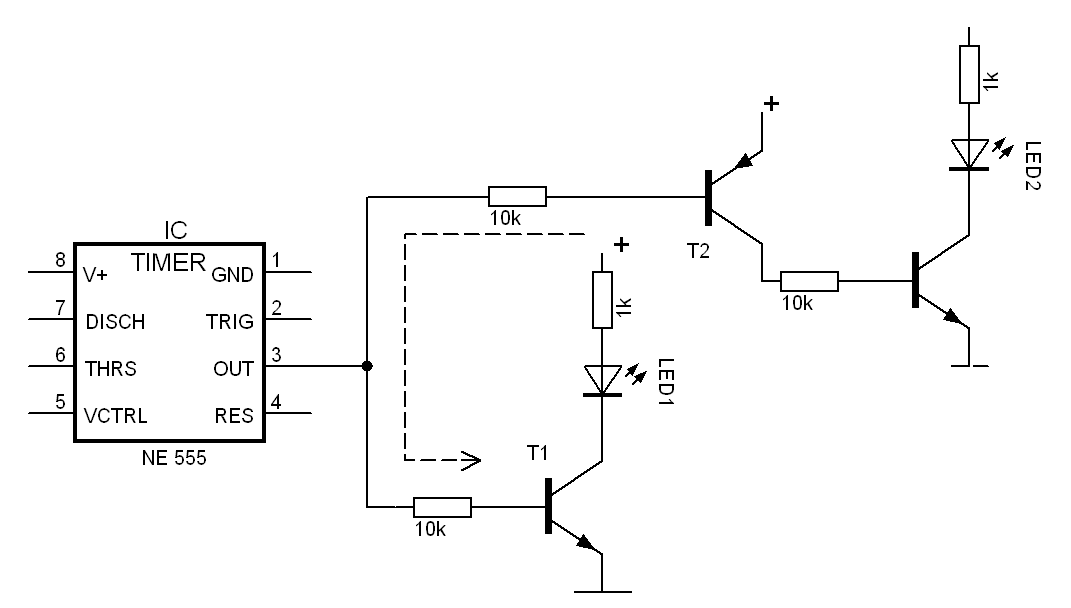

Есть обычный таймер 555, на его выходе(вывод 3) меандр- поочерёдно появляется лог.1 и лог.0 .Проблема в том что светодиоды по замыслу должны моргать поочереди, а моргает только LED1 , а LED2 горит постоянно. Транзисторы и м\с полностью исправны. Думаю когда на выходе мс лог.1 транзистор Т2 не может закрыться потому-что ток его базы продолжает течь как указано на схеме пунктиром. Как это побороть?


Вкладення

  • схема.gif
    10.4 КБ · Перегляди: 157
  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #2
не проще ли сделать расщепитель фазы

Останнє редагування:
  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #3
Вам нужен вместо Т2 инвертор, это просто транзистор включенный ОЭ, или цифровой транзистор.

Как схема нарисована, так они и работает, тут у вас все верно.

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #4
Подключите резистор базы Т3 на коллектор Т1, а Т2 вообще не нужен

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #5
Подключите резистор базы Т3 на коллектор Т1, а Т2 вообще не нужен

Смысл понял, попробую:)

Подключите резистор базы Т3 на коллектор Т1, а Т2 вообще не нужен

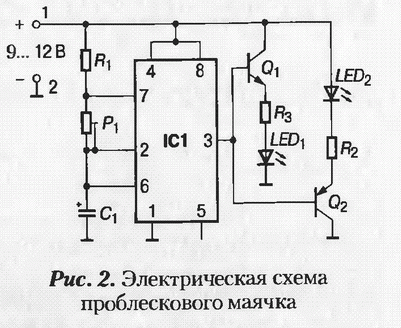

Всё оказалось немножко сложнее, не так схему набросал, как быть здесь понятия не имею, не хочется заново плату перерисовывать, а просто добавить пару элементов навесным монтажом здесь похоже не получится. П.С нашёл похожую схему в МастерКит у них она почему-то рабочая, хотя отличия от моей минимальные:confused:


Вкладення

  • схема2.gif
    56.1 КБ · Перегляди: 175
  • моя схема.gif
    моя схема.gif
    8.3 КБ · Перегляди: 95
  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #6

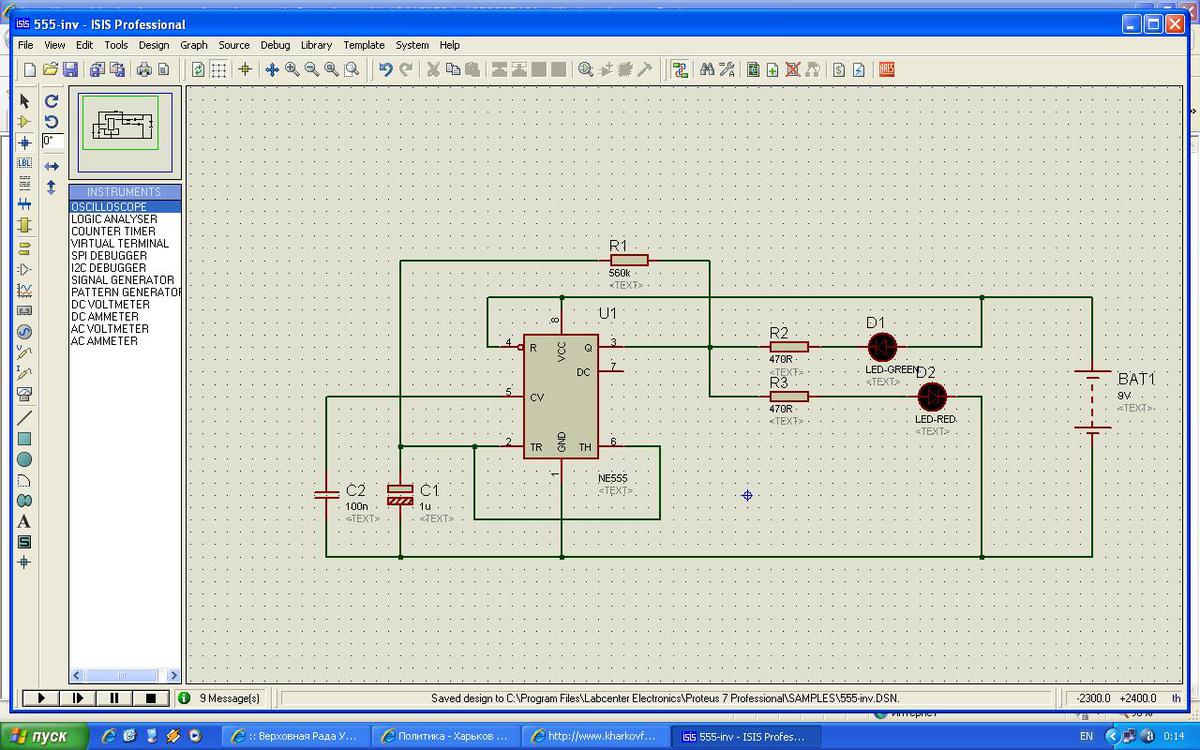

Оо, вспомнил наконец Протеуса;) Ну политика закончилась - жопа продолжается:D

attachment.php


Вкладення

  • 555-inv.jpg
    181.3 КБ · Перегляди: 349
  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #8
А есть ссылочка на этот протеус, только не на демоверсию?

Любителям покурить схемы, вот задачка как сделать так чтобы реле поочерёдно срабатывали да и ещё к тому же выдавали пачку импульсов. С чего подавать эти импульсы уже есть, осталось заставить переключаться реле к1 и к2 поочередно.


Вкладення

  • mycxem.jpg
    36.1 КБ · Перегляди: 87
  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #9
Протеус это хорошо, а если светодиоды не по 5 мА ?

??? NE555
SA555-SE555
GENERAL PURPOSE SINGLE BIPOLAR TIMERS
...
HIGH OUTPUT CURRENT CAN SOURCE OR
SINK 200mA
...
Усе с первой страницки даташита;)
R2 R3 берутся меньше номиналом;) , частота, правда, понизится;)

А есть ссылочка на этот протеус, только не на демоверсию?

Любителям покурить схемы, вот задачка как сделать так чтобы реле поочерёдно срабатывали да и ещё к тому же выдавали пачку импульсов. С чего подавать эти импульсы уже есть, осталось заставить переключаться реле к1 и к2 поочередно.

А может достаточно одного реле с перекидным контактом???

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #10
А может достаточно одного реле с перекидным контактом???

Можно конечно, но хотелось бы решить эту задачу не идя по лёгкому пути. Теперь это дело принципа так сказать;)

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #11
А есть ссылочка на этот протеус, только не на демоверсию?

Любителям покурить схемы, вот задачка как сделать так чтобы реле поочерёдно срабатывали да и ещё к тому же выдавали пачку импульсов. С чего подавать эти импульсы уже есть, осталось заставить переключаться реле к1 и к2 поочередно.

Т3 убрать. К1 соединить к выходу верхнего таймера через диод (анодом к таймеру).
Т2 убрать. К2 включить между коллектором Т1 и выходом верхнего таймера.
Выход таймера способен управлять реле с током до 200 мА.

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #12
Т3 убрать. К1 соединить к выходу верхнего таймера через диод (анодом к таймеру).
Т2 убрать. К2 включить между коллектором Т1 и выходом верхнего таймера.
Выход таймера способен управлять реле с током до 200 мА.

Если правильно понял, то так? Помоему всё равно не заработает, т.к. когда на нижнем таймере лог.0 то транзистор Т1 тоже будет открыть(показал пунктиром):(

Всё гениальное оказывается просто и без транзисторов!!!:yahoo:


Вкладення

  • mycxem2.gif
    32.2 КБ · Перегляди: 78
  • mycxem3.GIF
    6.3 КБ · Перегляди: 77
  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #13
Молодец. На рисунках усе верно. Теперь надо подумать - как таймера засинхронизировать?

Как бонус подкину
Тільки зареєстровані користувачі бачать весь контент у цьому розділі

EXPIRY=01/01/2030
Правда, пальчиками по муське (и немножко клавке) поработать надо;)

А где узять протеус - гугля просто разрывается от предложений;)

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #14
надо подумать - как таймера засинхронизировать?
Всмысле? Если ты про то что одно реле допустим замкнет свои контакты 4 раза, а потом второе 3 или 5 раз, то это не критично.

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #15
А где узять протеус - гугля просто разрывается от предложений;)
Лови
Тільки зареєстровані користувачі бачать весь контент у цьому розділі

если быть точным -
Тільки зареєстровані користувачі бачать весь контент у цьому розділі

ссылка на Proteus_71_SP2.zip с прикормкой внутри

.

  • 🔴 05:17 Повітряна тривога в Харків.обл.
  • #16
:)
attachment.php


Впрочем детям и 7.1 сойдет. Мож даже 6.7. Отличия микроскопические.


Вкладення

  • Р7.4.JPG
    53.7 КБ · Перегляди: 283
