Схема LED драйвера

[citylook]

Схема LED драйвера

Ребят, подскажите. Вот есть схема драйвера на гасящем конденсаторе.
В нагрузке будет 3-шт. SMD5050 (3,4в\3*20мА) последовательно подключенных.
Подскажите, как подобрать гасящий конденсатор и стабилитрон соответствующими параметрами. Сколько мФ нужен кондер и на какое напряжение стабилитрон?
Если не сложно, подскажите и для 16 штук smd5050



[roker]

Назвать драйвером источник питания на гасящем кондере это очень смело.
Посчитать емкость при известном токе и частоте сети, не, никак? Даю подсказку - гуглить по запросу "емкостное сопротивление"

Еще не понятно нахера С2 на такое напряжение?



[Jonhson]

Даю подсказку - гуглить по запросу "емкостное сопротивление"?

Я бы советовал гуглить иначе.
"Конденсаторный блок питания.
Бестрансформаторный блок питания
Расчет гасящего конденсатора. "

Там все, помнится, просто было...



[Broyn]

схема кривая, сгорит при первом искрении в розетке или попытке включить от питания бесперебойника (не синус)



[Jonhson]

Почему?!



[citylook]

А эта схема норм?



[tifo]

Да купи готовий БП

Тільки зареєстровані користувачі бачать весь контент у цьому розділі

По інших магазинчиках та у бариг( не на кам'яних рядах тільки) дешевше буде.



[roker]

схема кривая, сгорит при первом искрении в розетке или попытке включить от питания бесперебойника (не синус)

Ага, мне вот тоже интересно. Советская промышленность выпускала зарядные устройства для NiCd-аккумов по такой схеме и работали.

А эта схема норм?

Еще хуже.

Да купи готовий БП, там ціна фігня буде і точно працюватиме норм.

+многа
Возьми любую зарядку от мобильника, померя напряжение и посчитай балластный резистор для линейки светодиодов.



[Me1]

Убрать всё кроме гасящего конденсатора и разряжающего резистора, в выпрямлением сами диоды справятся



[roker]

в выпрямлением сами диоды справятся

А обратным напряжением их не пробьет, а?

Ну и стробоскоп никто не отменял, на 50 Гц они будут противно моргать.



[CepDILLETO]

В "простых" схемах последовательно со светодиодами НУЖНО ставить резистор!



[Me1]

А обратным напряжением их не пробьет, а?

Ну и стробоскоп никто не отменял, на 50 Гц они будут противно моргать.

не должно, работает по крайней мере.
100Гц, если что. Даже 50Гц заметить сложно на такой яркости, + люминофор сгладит если белые.

НУЖНО ставить резистор!

нужно там где он нужен



[roker]

100Гц, если что. Даже 50Гц заметить сложно на такой яркости,

Почему 100, если линейка одна и светится только на одной полуволне. Если встречно-параллельно, вопросов нет. Заметно 50 Гц, хорошо заметно, дома стоят подобного плана лампочки.

люминофор сгладит если белые.

Не такой уж он и инерционный, чай не кинескоп.



[citylook]

Зарядки у меня есть для телефонов. Просто интересно сделать самому. У меня не достаточно знаний в этой области, что бы точно посчитать конденсатор для требуемого количества светодиодов.
Я вообще думал, что в этой схеме за количество светодиодов отвечает нанимал стабилитрона, как сказано в видео к этой схеме.

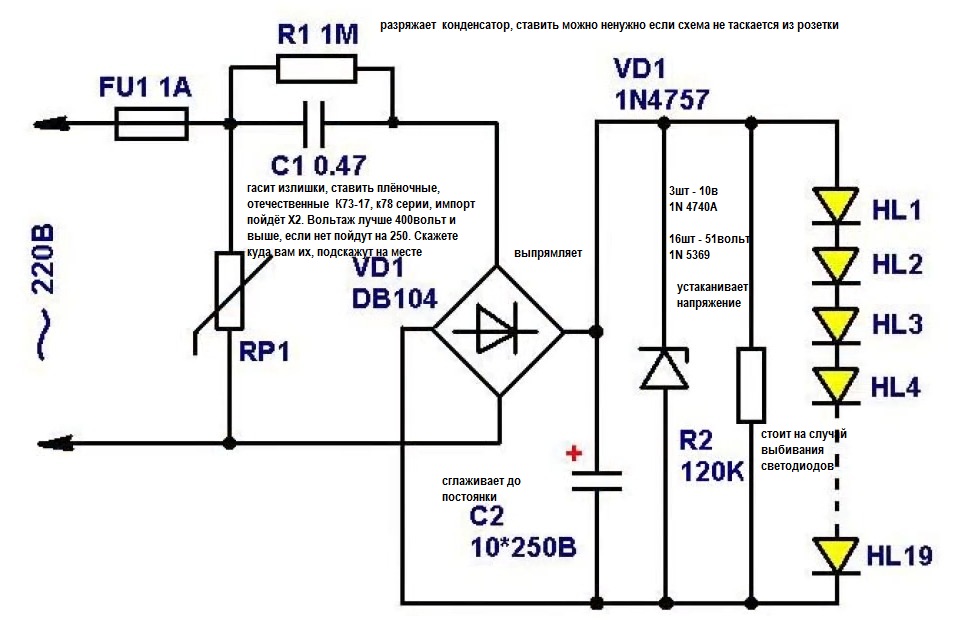

[Me1]

3шт - 0.33
16шт -0.47

но вообще это смотря по какой схеме собирать, параметры будут разными, эти для той что в первом сообщении пойдут



[amist]

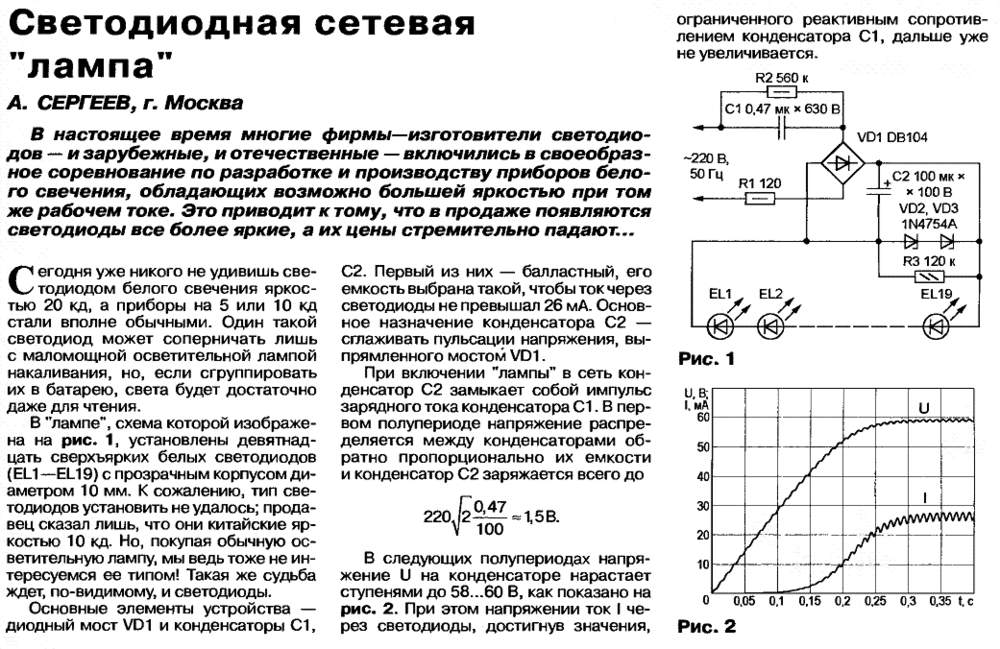

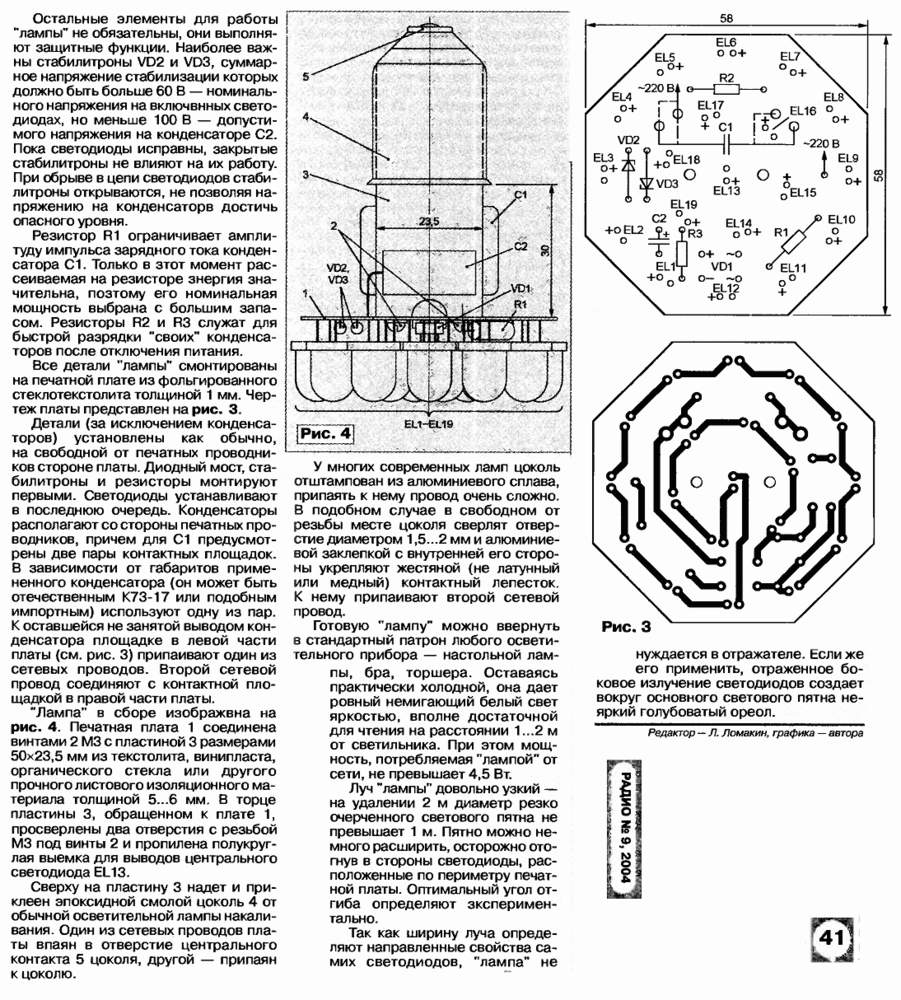

Вот статья в журнале Радио с теорией

Кстати, резистор R1 обязателен - он ограничивает пусковой зарядный ток конденсаторов и увеличивает надежность работы схемы.



[Grishanenko]

Здесь народ крутые конденсаторники ваяет

Тільки зареєстровані користувачі бачать весь контент у цьому розділі

Еще не понятно нахера С2 на такое напряжение?

В той же теме есть объяснение. ЕМНИП при удачном отключении и включении светильника, напряжение на C1 просуммируется с сетевым и кондеру C2 поплохеет. Упор делается на максимальную защиту (втч от пожара) при обрыве стабилитрона или пробое C1.



[citylook]

Ребят, ну скажите, такая схема на сколько безопасна? Можно ли ее использовать, реально пожара рано или поздно не будет?



[Me1]

нормальная схема, немного излишняя, но в рамках разумного.
Предохранитель поставить, лапками не лазить и всё будет гуд.



[citylook]

Me1, спасибо, большООе! ))
И за статью спасибо, полезная!!!
