спутниковая антенна 1,1м Харьков (размеры)

Измерьте, пожалуйста, по вертикали между центрами отверстий и по горизонтали у этой антенны. Попробую (по эскизу) сделать индивидуальное крепление для нее. Некоторые параметры (от производителя) нашел:
Спутниковая антенна CA-1200 (1,2м x 1,1м) Харьков
Эффективный размер зеркала - 1188 х 1078 мм
Фокусное расстояние - 622 мм


Вкладення

  • спутниковая антенна 1,1м Харьков.jpg
    спутниковая антенна 1,1м Харьков.jpg
    64.6 КБ · Перегляди: 106
Статус: Offline
Реєстрація: 03.02.2008
Повідом.: 9423
  • 🟢 09:37 Відбій тривоги в Харківській обл.
  • #2
Re: спутниковая антенна 1,1м Харьков (размеры)

Не понял вопроса. Если вы делаете крепление тарелки, то как и зачем вы его делаете, не имея самой тарелки?

Статус: Offline
Реєстрація: 30.12.2015
Повідом.: 1324
  • 🟢 09:37 Відбій тривоги в Харківській обл.
  • #3
Re: спутниковая антенна 1,1м Харьков (размеры)

Если вы делаете крепление тарелки, то как и зачем вы его делаете, не имея самой тарелки?

Спутниковая антенна на приусадебном участке. Нужно изготовить индивидуальное крепление для приема WiFi (в фокусе антенны). Антенна при таком использовании будет смотреть или в землю или же будет перевернутая "вверх тормашками" (в зависимости от варианта индивидуального крепления).

Статус: Offline
Реєстрація: 03.02.2008
Повідом.: 9423
  • 🟢 09:37 Відбій тривоги в Харківській обл.
  • #4
Re: спутниковая антенна 1,1м Харьков (размеры)

Нужно изготовить индивидуальное крепление для приема WiFi (в фокусе антенны)
Вы, возможно, удивитесь, но родное заводское крепление зеркала антенны к мачте и штанга с кронштейном крепления конвертера изготовлены так, чтобы конвертер был в фокусе. Иначе антенна не будет работать в принципе, либо будет работать очень плохо.
Напомню, что эта антенна оффсетная, то есть, её реальный фокус (точка, куда сходятся принимаемые зеркалом сигналы) находится не по центру окружности края тарелки, а смещён вниз. А если разместить конвертер или Вай-Фай по центру тарелки, то он не будет в фокусе.
Кстати, из-за этой оффсетности визуально кажется, что антенна "смотрит" не на спутник, а немного вниз.

Статус: Offline
Реєстрація: 30.12.2015
Повідом.: 1324
  • 🟢 09:37 Відбій тривоги в Харківській обл.
  • #5
Re: спутниковая антенна 1,1м Харьков (размеры)

родное заводское крепление зеркала антенны к мачте и штанга с кронштейном крепления конвертера

Так вот эти детали (после давней годичной разборки) сейчас не найдены в садовом домике. Нужно знать размеры между отверстиями, чтобы сделать новое крепление (при котором антенна легко будет смотреть прямо в землю).

Статус: Offline
Реєстрація: 30.12.2015
Повідом.: 1324
  • 🟢 09:37 Відбій тривоги в Харківській обл.
  • #6
Re: спутниковая антенна 1,1м Харьков (размеры)

Снял размеры крепления для спутниковой антенна CA-1200 (1,2м x 1,1м) производство г.Харьков. Для основного (силового) крепления: между центрами отверстий по горизонтали - 36 см, между центрами отверстий по вертикали - 35,5 см. Для вспомогательного (крепление в самом низу антенны) расстояние между центрами отверстий - 6,7 см; под болты диаметром 6 мм.

p.s. силовое крепление сварил, на днях сварю еще (для жесткости) вспомогательное крепление со съемными штангами для крепления 4G WiFi роутера и для отдельных антенн WiFi и 3G/4G.


Вкладення

  • ант 1,1м (крепление размер по вертикали).jpg
    ант 1,1м (крепление размер по вертикали).jpg
    58.9 КБ · Перегляди: 51

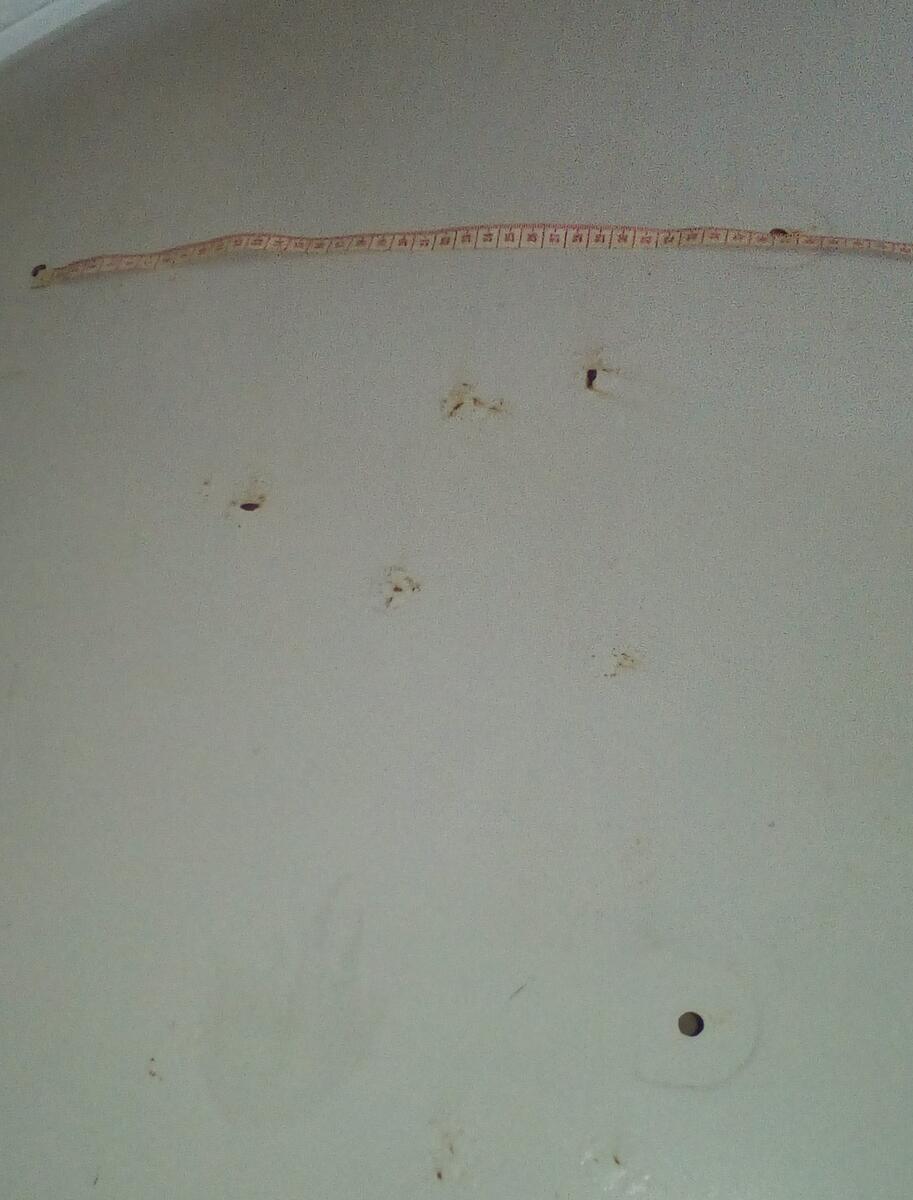

  • ант 1,1м (крепление размер по горизонтали).jpg
    ант 1,1м (крепление размер по горизонтали).jpg
    80.2 КБ · Перегляди: 49
  • ант 1,1м (крепление размер по вертикали) 2.jpg
    ант 1,1м (крепление размер по вертикали) 2.jpg
    50.3 КБ · Перегляди: 49
  • сварное крепление для антенны 1,1м (Харьков).jpg
    сварное крепление для антенны 1,1м (Харьков).jpg
    68.2 КБ · Перегляди: 48
Статус: Offline
Реєстрація: 30.12.2015
Повідом.: 1324
  • 🟢 09:37 Відбій тривоги в Харківській обл.
  • #7
Угол между штангой и плоскостью зеркала у данной 1,1м антенны 76 градусов. Фокусное расстояние 62 см. Угол наклона крепления LNB 60 градусов. Пента Bi-Quad Харченко на 1800 - 2100 Мгц в фокусе тарелки - актуальное на данный момент времени решение для 4G / 3G, когда по харьковской области часть (ближних) сотовых вышек обесточена, а еще часть входит в график "веерных / ремонтных" отключений. Приходится за городом перенастраиваться, "охотясь" на (дальние) сотовые вышки за качественным интернет соединением.


Вкладення

  • угол наклона к плоскости 76 градусов.png
    угол наклона к плоскости 76 градусов.png
    403.3 КБ · Перегляди: 13
  • фокусное расстояние 62 см.jpg
    фокусное расстояние 62 см.jpg
    1.1 MБ · Перегляди: 13
  • тестирование антенны 1,1м Харьков в фокусе пента биквадрат Харченко.jpg
    тестирование антенны 1,1м Харьков в фокусе пента биквадрат Харченко.jpg
    1.8 MБ · Перегляди: 11
