щелчек на усилителе при подаче питания

[kisslotnik]

щелчек на усилителе при подаче питания

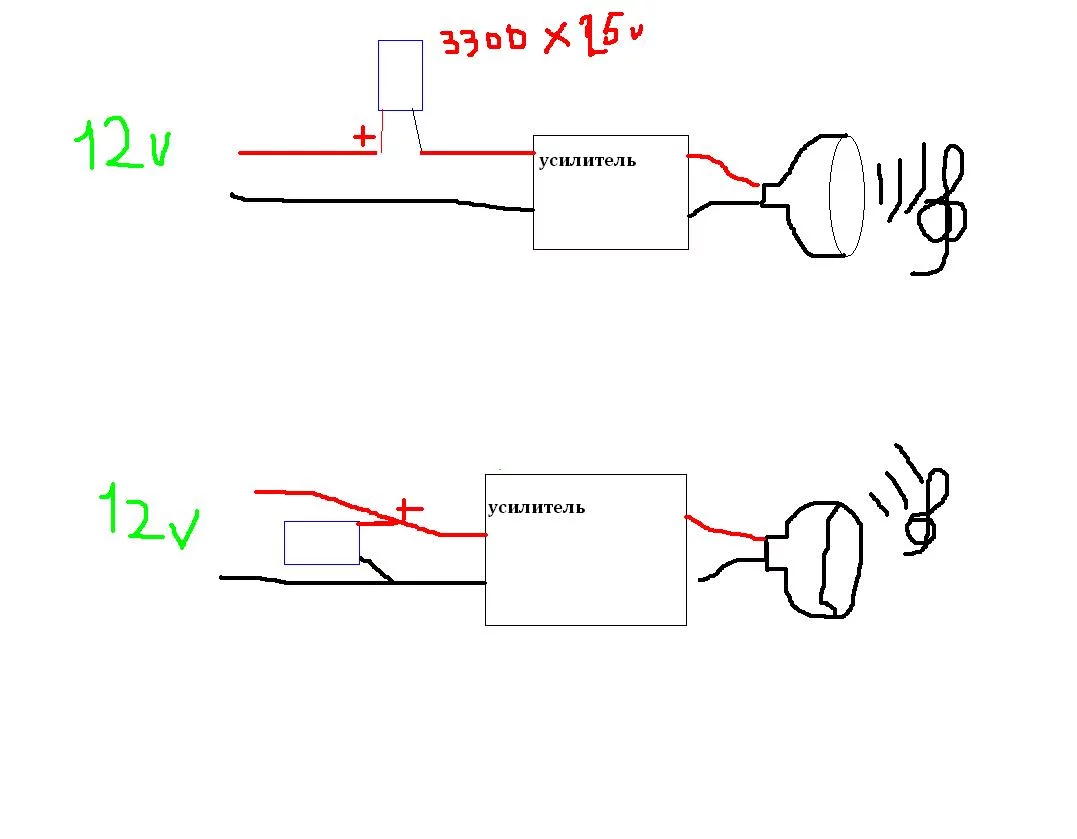

вобщем имееться типо рупорта! так вот при подачи питания на схему идет неприятный щелчек ! ели перед усилителем поставить конденсатор он задержит немного питание? ну типо плавное включение?сделал 2 рисуночка по какому варианту лучше? и будет ли толк?



[SergF]

Решение гениально, но бессмысленное. А вот первая схема зарядила меня уже энергией!

ЗЫ Ваше предложение не имеет здравого смысла, а слышите вы все это из-за переходного процесса в момент включения. Лечится подключением нагрузки (динамика, фапалки, игралки…) с задержкой.



[kisslotnik]

ну так подскажи как реализавоть плавное включение?



[SergF]

Подсказал выше. Вот самая простая схема задержки. Контакты от реле подключить в разрыв «плюсового» кабеля, который идет к динамику.



[kisslotnik]

ну так это временная задержка правильно? А ЯЖ ИНТЕРЕСУЮСЬ плавным нарастанием напряжения,или тут это тоже реализаванно?



[SergF]

Плавное нарастание вам не нужно, нужна только задержка по выходу.



[Valerasha]

Схемы на Вашем рисунке работать не будут.
В первом случае после заряда конденсатора напряжение перестанет подаваться на усилитель.
По второй схеме задержка возможна при подключении последовательно со входом резистора, однако это резко снизит выходную мощность усилителя.
Плавное нарастание напряжения обычно используют для повышения надёжности усилителя, компоненты которого работают в режимах, близких к предельным по напряжению, а не для защиты от щелчка.
Вам действительно нужна задержка подключения нагрузки.



[kisslotnik]

тоесть типо чтоб усилок включился а динамик чуть позже подсоединилсся да?



[Valerasha]

тоесть типо чтоб усилок включился а динамик чуть позже подсоединилсся да?

Да



[roker]

В первом случае после заряда конденсатора напряжение перестанет подаваться на усилитель.

Ну вот нафига? Надо было сказать что схема номер 1 то что надо. Ржали бы потом всей веткой.

kisslotnik, а слабо загуглить схему ЛЮБОГО бытового усилителя и посмотреть там схему задержки.



[cheeks]

ЛЮБОГО бытового усилителя и посмотреть там схему задержки

там она еще и совмещена с защитой от постоянки на выходе



[kisslotnik]

Ну вот нафига? Надо было сказать что схема номер 1 то что надо. Ржали бы потом всей веткой.

kisslotnik, а слабо загуглить схему ЛЮБОГО бытового усилителя и посмотреть там схему задержки.

для меня это сильно сложно и непонятно...хотел обойтись чемто простым...ставить задержгу не вариант нехочу разбирать и добавлять чтото хочу сначала чтото по питпнию вот чето уверен что плавное включение питания решит проблему!!! попробую и отпишусь!

итак в добавок это не стерео усилитель а так можно сказать рупор! гровкоговоритель и там 2 кнопки, одна включение питания и одна нажамаешь говоришь, не нажимаешь не говоришь.
и вот та,, что питание, щелкает сильно и неприятно!



[Valerasha]

для меня это сильно сложно и непонятно...хотел обойтись чемто простым...ставить задержгу не вариант нехочу разбирать и добавлять чтото хочу сначала чтото по питпнию вот чето уверен что плавное включение питания решит проблему!!! попробую и отпишусь!

Разбирать даже нет необходимости.
Все подключения можно выполнить снаружи усилителя (при Вашем случае питания от источника постоянного тока). Плата схемы задержки может оказаться соизмеримой по размерам с Вашим конденсатором (зависит от типа реле).
Если будете экспериментировать, постарайтесь хотя бы не изменять полярность подключения усилителя, а то он "отщёлкается" навсегда.
С помощью лома и какой-то матери иногда можно достичь невероятных результатов!



[roker]

можно сказать рупор

Мегафон что ли?



[kisslotnik]

да



[cheeks]

там щелчек конструктивно заложен - т.к. скорее всго это заряжается кондер, стоящий между усилком и дианмиком. если ставить реле, то переключающее, которое на время переходных процессов вместо динамика подключает резистор - иначе щелчек будет уже при срабатывании реле

можно просто вместо одного кондера поставить два, образовао искуственную среднюю точку - и по идее щелкание пропадет



[roker]

Тогда не понимаю смысла вообще бороть проблему, это ж не хайфай.
Разве что из мелких хулиганских побуждений, тихо включить, подкрасться сзади и гаркнуть в ухо.



[cheeks]

это ж не хайфай.

поди знай. некоторые очень любят рупорные АС



[roker]

рупорные АС

в пластиковом корпусе с ручкой и двухваттным усилителем.
Зато с аккумуляторным питанием!



[Valerasha]

можно просто вместо одного кондера поставить два, образовао искуственную среднюю точку - и по идее щелкание пропадет

При однополярном питании у него всё равно на выходе разделительный конденсатор, так что постоянки на нагрузке нет.

Мегафон что ли?

да

Видимо, ТСу есть что сказать людям
