Сгорел резистор и предохранитель на плате! Решено!

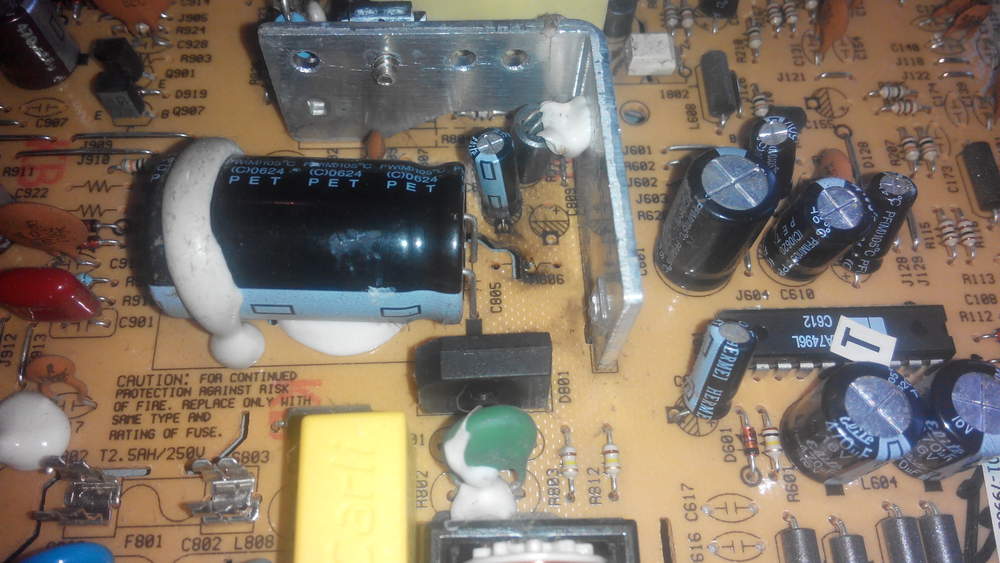

Доброго времени суток, народ!) короче, полетел у меня моник на днях, и вот собственно решил его починить))) после вскрытия платы, обнаружил сгоревший в хламину резистор (R806 10k) и предохранитель сетевой и ещё дорожка выгорела.... Может кто подскажет почему сгорел резистор в цепи ШИМ контроллера, и что потенциально улетело в даль, что теперь необходимо менять??? Резистор, предохранитель и ШИМ-контроллер (DL7575PS) самособой....)))) с ремонтом мониторов впервые сталкуюсь....)

Монитор ViewSonic Optiquest Q9

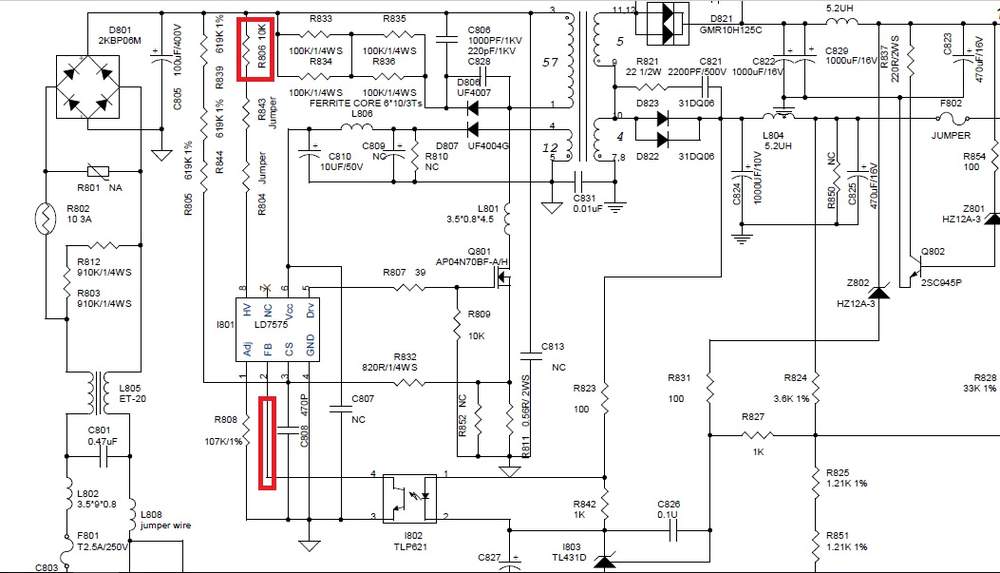

На схеме отмечен сгоревший резистор и выгоревшая дорожка....

Неисправность устранена, путём замены ШИМ контроллера и его обвязки, оптопары и стабилитрона.
Вуаля, и все работает)


Вкладення

  • IMG_20151215_092825.jpg
    79.5 КБ · Перегляди: 489
  • IMG_20151215_092719.jpg
    73.6 КБ · Перегляди: 432
  • Безымянный.jpg
    71.4 КБ · Перегляди: 503
Останнє редагування:
  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #2
может таки LD7575.

резистор который токовый шунт сгорел?
менять сразу чип, ключ, резистор.
проверить мост, все диоды и частотозадающий резистор, остальное по возможности, желательно проверить электролиты на сопротивление.

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #4
roker сказав(ла):
Что-то поломалось? Не вопрос, починим!)
Натисніть, щоб розгорнути...
Имелось в виду, о медицинской технике)

roker сказав(ла):
Проводочек бы все таки убрать с низковольтной части платы...
Натисніть, щоб розгорнути...
Этот проводочек был надеждой что при его впайке и замене резистора все заработает))) а случившееся было случайным феноменом)

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #5

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #6
e_of_r_96 сказав(ла):
Имелось в виду, о медицинской технике)
Натисніть, щоб розгорнути...
А там что, нет импульсных источников питания?

e_of_r_96 сказав(ла):
а случившееся было случайным феноменом
Натисніть, щоб розгорнути...
Ну да, случайно выгоревший резистор и предохранитель это просто сбой такой.

Me1 уже сказал что делать

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #7
roker сказав(ла):
А там что, нет импульсных источников питания?
Натисніть, щоб розгорнути...

есть конечно в определенных аппаратах, но с теми что я работаю нет....) так как ибп создают помехи, и их надо бы заземлять) а переносную аппаратуру сильно часто не позаземляешь)

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #9
от прошлой жизни/работы осталась гора паспортов и схем - начиная от электросна и заканчивая ГПД-400.
Ннада?

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #10

Привет!! А на высокочастотный электрохирургический скальпель что-нибудь есть (паспорт, принцип работы, инструкция по эксплуатации, схема электрическая принципиальная)?

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #11
ЭХВЧ-500? (здоровый такой ящик, в котором за раз вылетают 8 штук КТ809 в УМ и пара в БП )
Был ещё трёхсотый и ГДР-овский на лампах.
Последних разработок отечественных производителей чинить не довелось.

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #12

А может, есть реальная методичка по режимам резки разных тканей?
Или там всё на глаз - если глаз не режется, то добавляем напряжения?

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #13
Этим летом доводилось частично реанимировать ВЧ аппарат для электрохирургии ЭН57М.
Есть документация

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #14
amist сказав(ла):
А может, есть реальная методичка по режимам резки разных тканей?
Натисніть, щоб розгорнути...
amist сказав(ла):
Или там всё на глаз - если глаз не режется, то добавляем напряжения?
Натисніть, щоб розгорнути...
Я не хирург, сказать не могу. Когда мы проверяли/тестировали, то брали кусок хозяйственного мыла слегка размокшего, клали его на пассивный электрод и резачком водили сверху.

CepDILLETO сказав(ла):
ЭН57М.
Натисніть, щоб розгорнути...
О-о-о, ЭН57 это вообще динозавр. Кажется там РЭС9 на плате любили подгорать. Давно дело было...

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #15

Да, конечно) это дело нужное) буду очень благодарен если поделитесь сехмаками и паспортами ;-)

  • 🔴 17:34 Повітряна тривога в Харків.обл.
  • #16

Вот-вот.
Что-бы заработала педаль пришлось неисправную релюху поменять из звуковой схемы. И переключатель режимов сгорел напрочь, кто-то до меня "модернизовал" - один режим остался.
