Самодельная Wi-Fi антенна

[Aries.kob]

Самодельная Wi-Fi антенна

кто что делал? поделитесь опытом.



[Гість 3253]

Кусок провода.



[радист09]

Поддерживаю!
Мне тоже нужна такая антенна!

Кусок провода не катит. Толку?
Мне нужно накрыть не круг, а сектор, это даст увеличение напряженности поля. Слышал, что такая антенна называется секторная или щелевая. Слышал, что очень просто сварганить, но как?



[Burchun]

Самая простая - четвертушка
Когда оголяется центральный проводник от экрана на длину 1/4 длины волны

Чуть лучше 1/4 с противовесами - та же 1/4, но на конец экрана прицеплены три лучика по земле по 1/4

Еще лучше "направленная" баночная - Гугль подскажет размеры



[Alex-М]

Легко расчитывается и делается без настройки зигзагообразная антенна с рефлектором. КУ=8 dB.



[Vasija]

Делал. Разные.

Я за "Зигзаг"!
(Который вай-файщики интузазисты везде называют....)

Да разгневаются на тебя, ТС, грозные Боги виртуальных пространств за неиспользование (О, великий!) ПОИСКА!

https://www.kharkovforum.com/showthread.php?t=191656
Вот Вам!


P. S. Кабель, очень важно кабель! Говно-кабель уморит самую лучшую антенну.

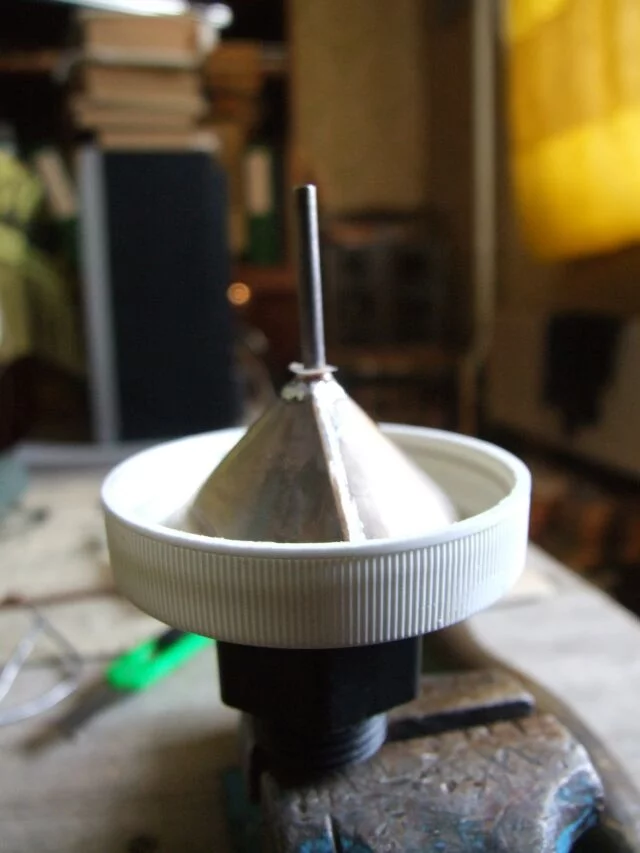

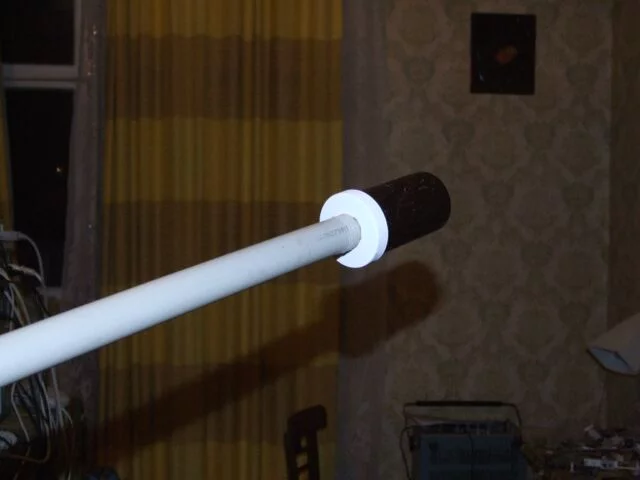

Без нареканий отработали на улице. "Четвертуха" ground-plane демонтирована; герметизированная оболочка ещё не вскрывалась...



[Alex-М]

Vasija 100% прав.
Самая важная деталь антенны это кабель.
На частоте 2,4 ГГц затухание на каждом метре длины тонкого кабеля может превышать 1 дБ. Весь выигрыш, полученный антенной может умереть в кабеле.
К слову КУ вертикального вибратора 0 дБ.



[Vasija]

Прав Карл Ротхаммель и иже с ним!
А я просто сбоку стоял...

P. S. В антенном хозяестве важно... ВСЁ!
Даже иногда шаманский бубен.



[URAN[235]]

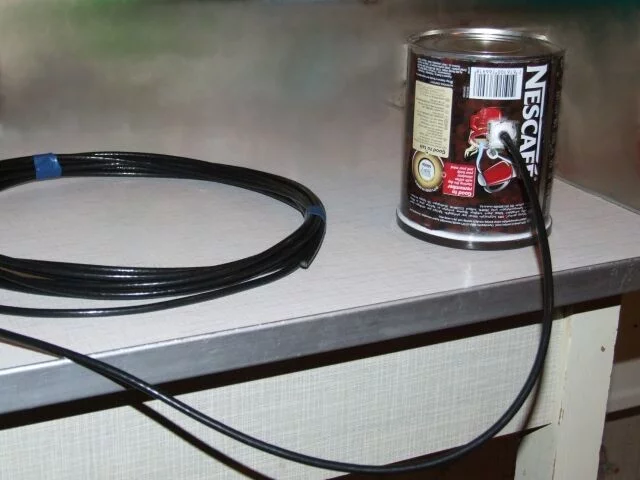

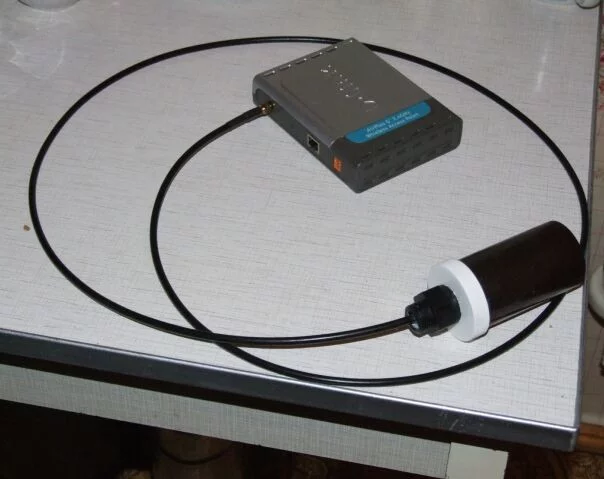

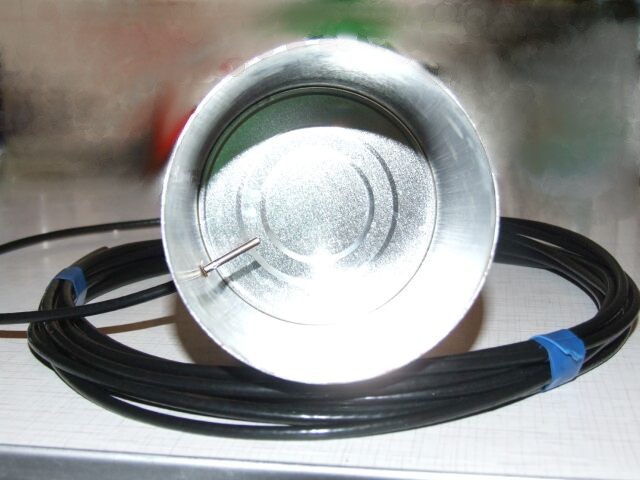

+1 Банке, реально рабочая штука,правда нужна точность изготовления,N-коннектор ну и нормальный кабель ( ну и чем покороче)



[Vasija]

+1 Банке, реально рабочая штука,правда нужна точность изготовления,N-коннектор ну и нормальный кабель ( ну и чем покороче)

Вы варианты пробовали или так — концепция понравилась?

...и нафига там N-коннектор??? Интернетов обчитались?


...опыт показывает, что интуитивно "Банка" кажется многим проще в изготовлении, чем "Зигзаг", но тут как с "горячим чаем и жидким азотом" — тока кажется. "Зигзаг" вполне сравним по сложности изготовления с "Банкой", а Ку выше... (И не патамушо "Банко" — недоделанный рупор, а патамушта он в малинавых штанах. )

P. S. В посте №6 следует читать "Без нареканий отработали ГОД на улице". Точнее — "четвертуха".

2. Ув. Alex-М, — смотря в каких дециБеллах считать...
3. Говно-кабель и 3 дБ на метр спокойно сжирает.



[XGrey]

Делал двойно зигзаг в банке от CD/DVD , получилось Ку ~ 6 Дб КСВ ~ 1,6.
Кабель RG58 высокочастотный сантиметров 50. По субъективным оценкам увеличение дальности в два раза. С настройкой не заморачивался, как получилось так и получилось. Процесс изготовления занял 20 минут. Самый большой геморой был съездить купить разъем



[радист09]

Блин!!!
Мужики! Ну хоть один чертеж с размерами! Выложите!

К, чему хвастаться, кто как сделал - нарисуйте, что бы люди могли повторить!
Расчитать конечно можно, но зачем изобретать велосипед! Ветка с просьбой помочь в сборке! А, не красоваться, какие мы умные!
Без обид - за чертеж спасибо заранее (если таковые найдутся).



[Vasija]

Блин!!!
Мужики! Ну хоть один чертеж с размерами! Выложите!

К, чему хвастаться, кто как сделал - нарисуйте, что бы люди могли повторить!
Расчитать конечно можно, но зачем изобретать велосипед! Ветка с просьбой помочь в сборке! А, не красоваться, какие мы умные!
Без обид - за чертеж спасибо заранее (если таковые найдутся).

...
Да разгневаются на тебя, ТС, грозные Боги виртуальных пространств за неиспользование (О, великий!) ПОИСКА!

https://www.kharkovforum.com/showthread.php?t=191656
Вот Вам!
...

И шо?! Неужели нада пальцОм ткнуть?
Там их несколько. Ссылок.



[KOTE]

Блин!!!
Мужики! Ну хоть один чертеж с размерами! Выложите!

К, чему хвастаться, кто как сделал - нарисуйте, что бы люди могли повторить!(если таковые найдутся).

Внатуре, не гони, те ж ужо Vasija разжевал, неужели исчо и в рот положить)))

Посилання видалено



[Aries.kob]

серебрянный радиочастотный кабель, фторопласт, военка СССР.
спрос - в личку.



[Vasija]

серебрянный радиочастотный кабель, фторопласт, военка СССР.
спрос - в личку.

А шо, неужели тема "завариваривалась" с таким дальним прицелом ради того, чтобы толкнуть малеха завалящего кабла?

Или проста антенна малеха нипалучилась и теперь распродажа остатков?



[Sniperok]

на local.com.ua смотрите



[banz]

Посилання видалено



[newboy]

подняли трупа 2х летней давности
забавно



[Vasija]

подняли трупа 2х летней давности
забавно

В этом тайная надежда смутить, пристыдить, намёками призвать к порядку предыдущего постера?
Забавные у нас — постоянные поциенты клиенты юзера, а не преведы с 13-ю постами. (Почему забавные? Это не объяснимо! )
