с 12/24 В до 5-6 вольт

[Maks 1980]

с 12/24 В до 5-6 вольт

Подскажите по преобразователю напряжения с 12-24 вольт до 5-6 вольт.

желательно с регулировкой напряжения 5-7 вольт.

ток 100-150 ампер )))

Просто хочу из сварочника сделать блок питания.

нужна обычная постоянка без фильтров (для электролиза)

а если пойти по пути снижения входного напряжения? ЛАТРом сбить раза в два или понижающий найти на 110 а к нему сварочник?!



[cheeks]

проще в схеме сварочника подшаманить цепи ОС. и да, у сварочника хараткеристика падающая, для электролиза не очень - были преценденты использования.

парни остановились на большом балластном резисторе. но там было условие - в сварочник не лазить, использовать как есть.
и ваще, для электролиза специательные источники нужны - в инете инфа есть, я как-то искал.



[Maks 1980]

та делать с нуля дорого будет ) мне побюджетнее

трансформатор то есть да и ток постоянный будет почти все время. да и тут главное условие не ниже 4.7В на электроде если выше немного то просто вода разлагаться будет на излишках мощности.

балластным это расточительство ибо 100-150 а жарить будет 24 часа в день и по 15-20 дней непрерывно...

ну т.е. смотреть сварочник нужно, ибо там 2 трансформатора стоит.

а играться латром же тоже можно, как подстроечный вариант?



[Me1]

любой синхронник с внешними транзисторами, я бы искал у макссим и линеар, хотя есть у всех. Проблема ещё будет с пайкой корпусов, такие железки обычно идут в компьютеры, как правило это TQFN и меньше.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Maks 1980]

любой синхронник с внешними транзисторами, я бы искал у макссим и линеар, хотя есть у всех. Проблема ещё будет с пайкой корпусов, такие железки обычно идут в компьютеры, как правило это TQFN и меньше.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

моя твоя не понимать ) если коротко и без нецензуры))


или проще всего намотать на существующий тарнс+ диоды и подправлять латром или подобным?! сегодня зафоткаю полуавтомат сссровский ) им стены пробивать можно блин...

просто если нужно будет делать то полуавтоматом пожертвую по имя "науки" ))) будет стационарным БП ))) ибо "кипятить" нужно бочку 50-70 литров будет



[cheeks]

для гальваники стопудово не пойдет источник с малым внутренним сопротивлением - т.е. сварочник с латром. без балластного резистора ну никак не обойтись, т.к. ток уж очень сильно плывет по мере роста толщины покрытия. и напряжение на детали - тоже.

с трансом и латром получишь прогары и неравномерную толщину пленки.

кури форумы по гальванике, ибо источник для нее непрост, и очень. там своих подводных камней море.



[Me1]

моя твоя не понимать ) если коротко и без нецензуры))

то ещё цветочки. Можно ещё уехать к многофазным преобразователям чтоб всё было как надо. Но размерами материнки или видеокарты не ограничены так что можно чесать через лес напрямую, что-то простое типа

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

+ что-то в TO-247 или D2 или чего там ещё большое и жирное, как пример

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

+ адская индуктивность + не менее адовая плата с напайкой на дорожках, ибо 150А однослойная плата через себя просто не пропихнёт, как-то так, несколько топорно, но работать должно.

зы. А вариант внушения трансформатору, перемотать на 5 вольт, не?



[IAvals]

Подскажите по преобразователю напряжения с 12-24 вольт до 5-6 вольт.

12-24 вольта это что? Аккумуляторы, еаеой-то готовый источник? Параметры?
Рекомендуемая здесь сварака - это 220 на входе и, кроме того, это более источник тока, чем напряжения.
От чего на самом деле приаемся - 220 или 12-24?



[Maks 1980]

12-24 вольта это что? Аккумуляторы, еаеой-то готовый источник? Параметры?
Рекомендуемая здесь сварака - это 220 на входе и, кроме того, это более источник тока, чем напряжения.
От чего на самом деле приаемся - 220 или 12-24?

вообще от 220, единственно мощное что есть после ПОБС там 5 В есть )

есть сварочный транс. внутри большой тор и чуть поменьше вертикальный на 2 катушки. он и есть силовой. ибо от него уже шины медные идут

для гальваники стопудово не пойдет источник с малым внутренним сопротивлением - т.е. сварочник с латром. без балластного резистора ну никак не обойтись, т.к. ток уж очень сильно плывет по мере роста толщины покрытия. и напряжение на детали - тоже.

гальваника и электролиз разные вещи )))

фактически будет идти электролиз воды ))) просто выделяться будет только водород. а ток это понтовый, анод 100*100 мм хапает такое на ура (100-150 ампер) да и ток там не особо падает на протяжении процесса, просто начинаются другие процессы.

завтра возьму тестер и померяю что куда идет.


а вариант сделать понижающий транс, не вариант?!



[IAvals]

мощное что есть после ПОБС там 5 В есть

Первое, что приходит на ум в данной конфигурации - Ваш ПОБС с выарямителем и тиристорным регулятором на входе. Только пульсаций там будет - всем хватит. Да и ПОБС - они, если не ошибаюсь, максимум 300 Ватт, разве что параллелить.
Если есть трёхфазка - хороший вариант собрать трёхфазный выпрямитель - пульсаций будет намного меньше.
К стати - насколько чистым должно быть питание?

а вариант сделать понижающий транс, не вариант?!

Вариант, только опять же вопрос с пульсациями.
Прикинул мост с понижающим трансформатором и конденсатором фильтра на 7 В, 150 А, пульсации 20%. Получилась обмотка на 7,2 Вольта, 90 - 100 мм^2 и конденсатор фильтра 400000 мкФ Смех смехом, а можно взять автомобильные фарадники.



[Maks 1980]

Первое, что приходит на ум в данной конфигурации - Ваш ПОБС с выарямителем и тиристорным регулятором на входе. Только пульсаций там будет - всем хватит. Да и ПОБС - они, если не ошибаюсь, максимум 300 Ватт, разве что параллелить.
Если есть трёхфазка - хороший вариант собрать трёхфазный выпрямитель - пульсаций будет намного меньше.
К стати - насколько чистым должно быть питание?




Вариант, только опять же вопрос с пульсациями.
Прикинул мост с понижающим трансформатором и конденсатором фильтра на 7 В, 150 А, пульсации 20%. Получилась обмотка на 7,2 Вольта, 90 - 100 мм^2 и конденсатор фильтра 400000 мкФ Смех смехом, а можно взять автомобильные фарадники.

побс то настольный вариант,

не вопрос от машины открутить 1 Ф кондер )))

пульсации не играют роли особо там важнее не ниже определенного порога напряжение чтобы было иначе амба аноду будет быстрая а он не дешевый ))) я не думаю что у китайцев стоят вагоны электроники на производствах, скорее всего мощные трансформаторы с выпрямителями ибо у них токи тыщами ампер считаются... там всего то на 1 куб ***кости нужно 500-1000 А чтобы нормально шло все. а у них целые этажи заставлены ваннами



[IAvals]

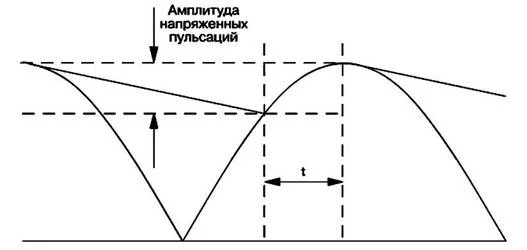

пульсации не играют роли особо там важнее не ниже определенного порога напряжение чтобы было иначе амба аноду будет быстрая а он не дешевый

Так не ниже определенного порога напряжение чтобы было это и есть пульсции

Собственно, перемотать готовый тор на нужное напряжение и на выходе выпрямителя поставить фарадник может оказаться проще и быстрее, чем мостить импульсник на киловатт, особенно, если нет опыта.
Стабилизатор можно поставить симисторный по первичке. На Х.Х., естественно, никакой стабилизации не будет, но под нагрузкой - без проблем. Тем более на симисторе легко сделать плавное включение, что уменьшит бросок тока при заряде конденсатора.

я не думаю что у китайцев стоят вагоны электроники на производствах

На сегодняшний день для китайцев вагоны электроники могут оказаться значительно дешевле вагонов трансформаторов.



[Maks 1980]

такс )) ТЗ немного поменялось, я что то тупанул с плотностью тока на электродах )))

вечером всетаки померяю напряжения на трансе чтобы понять что за входное.

нужно Бп со стабилизацией по напряжению (регулирумый желательно) 5-9 вольт и ограничение 70А(либо регулироване и по току тоже)

а есть что то подобное в продаже вообще? находил для раций на 30А с регулировкой по напряжению но импульсники по 800 гривасов....



[cheeks]

на такой ампераж - только импульсник, и за нескромные деньги. можно разве что поделить на бОльшее количество мЕньших по площади электродов. тогда можно комповый БП переделать малость



[Maks 1980]

1 электрод 40 ампер(лучше 30 давать ) ))) 100*100 мм двухсторонеее покрытие. на 1 кв метр 2000 ампер ))

просто на 1 кг вещества нужно 3000 а/ч ) так в боченок литров 10 запихнул и пусть варится 4 кило недельку.

ну дык в продаже импульсники вот 900 грн

там как раз нужно ставить 2 ванны последовательно (как раз 6-7 вольт нужно) и выйдет как раз 30А )

а мож где то подобное есть но на 60А ?! ))

вот и вопрос искать что то подобное и делать 2 ванны последовательно, что не хотелось бы. или идти в другую ветку и ставить ТЗ и кто возьмется канифолить?! я ж не в курсах сколько будет стоить сие если делать под заказ (хотя можно клиентов найти будет ибо тема в определенных кругах интерестная)



[ur4lvn]

Интересно, нацуя там крутилка нойс офсет, в питание шум подмешивают?
Или частоту шима регулируют?



[cheeks]

видимо, сдвигается частота ШИМа - если гармоники лезут куда не надо. БПшник-то скорее всего для питания связной техники



[Maks 1980]

да для питания радиостанций блок.



[IAvals]

или идти в другую ветку и ставить ТЗ и кто возьмется канифолить?!

В сущности, есть готовые и, судя по фото и видео, работающие

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

на Вашу мощность, со стабилизацией напряжения и регулируемым ограничением тока.
Если уменьшить макс выходное напряжения до 10 Вольт, изменить конструкцию вторичной обмотки и тип выходных диодов, то, чисто теоретически, можно ожидать ток до 60 х 40 / 10 = 240 А.
Но это, повторюсь, кардинально меняет всю выходную часть, не в плане сжемотехники, а в плане конструктивного исполнения, типов деталей и габаритов и монтажа.

Да и цена немного не уложится в уже озвученные 800 - 900 гр.
Для примера - STTH20002 (100 А 200 В) в Космодроме стоит 206,75. По той схеме их понадобится 3 шт для получения хотя бы желаемых 70-ти А. Конденсаторы ECAP 680/400V 105'C - 3 шт по 139,3. Плюс остальное и радиаторы.
В общем, дай Бог за эти деньги хотя бы комплектовку купить.
Да и собрать надёжно работающий импульсник на 100 А - тоже денег стоит.

Можно, конечно и ничего не менять. 3-60V 40A, насколько я понимаю, позволяют использовать данный БП для 1 - 10 ванн при последовательном включении.
Хотя, даже 2 ванны последовательно - интуитивно чувствуется, что не фэншуйно. Тем более 10

К стати, там же есть

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

и на 240 А, 10 - 12 В. Как приставка к предыдущему, позволяющая уменьшить выходное напряжение и увеличть ток.
При необходимости улучшить стабилизацию напряжения при применении "приставки" просто перенести обратную связь на её выход, оставив ограничение тока в первой ступени.

P.S.
Глядя на всё это и вспоминая Ваше высказывание

я не думаю что у китайцев стоят вагоны электроники на производствах

как-то, всё таки, верится, что у них именно вагоны электроники на производствах и стоят. Особенно, если на входе трёхфазный выпрямитель. Это существенно снижает номиналы конденсаторов сетевого выпрямителя. У Siemens'а на входе 3-х кВт-ного инвертора стоит всего 470 мкФ (при трёхфазном выпрямлении).



[Maks 1980]

а как вариант ЛАТР + сварочник ?

как вермянка. ибо сварочник 160 амперник судя по диодам, мне пока до 100А нужно для теста.


а потом думал ЛАТР на пару квт + транс силовой на 9В сделать и латром уже уменьшать до необходимого, дешевле и топорнее, всеравно регулировать вручную нужно будет
