Решение: RGB Controller

[Petr_Alekseevitch]

Решение: RGB Controller

Попался под руку не работающий RGB Controller для светодиодной ленты с радио-управлением.

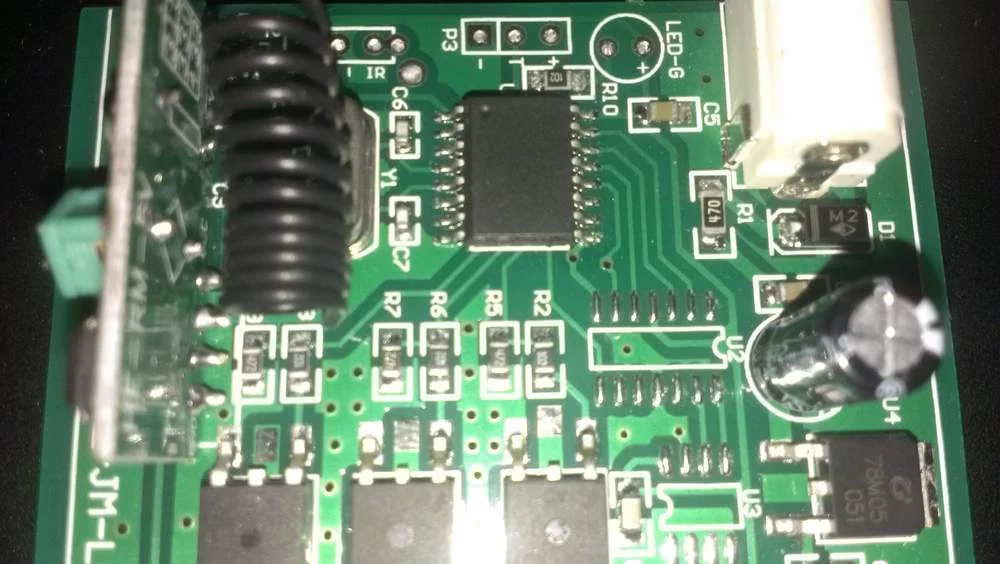

Проблема состоит в том, что процессор заглючил на одном цвете (бело-синем). Плату прозванивал, всё норм функционирует, только вот беда, процессор видимо какой-то собственный, и на нем нет маркировки.
Возможно ли, как-то сбросить/прошить процессор.
Кто сталкивался отзовитесь, пожалуйста!!!

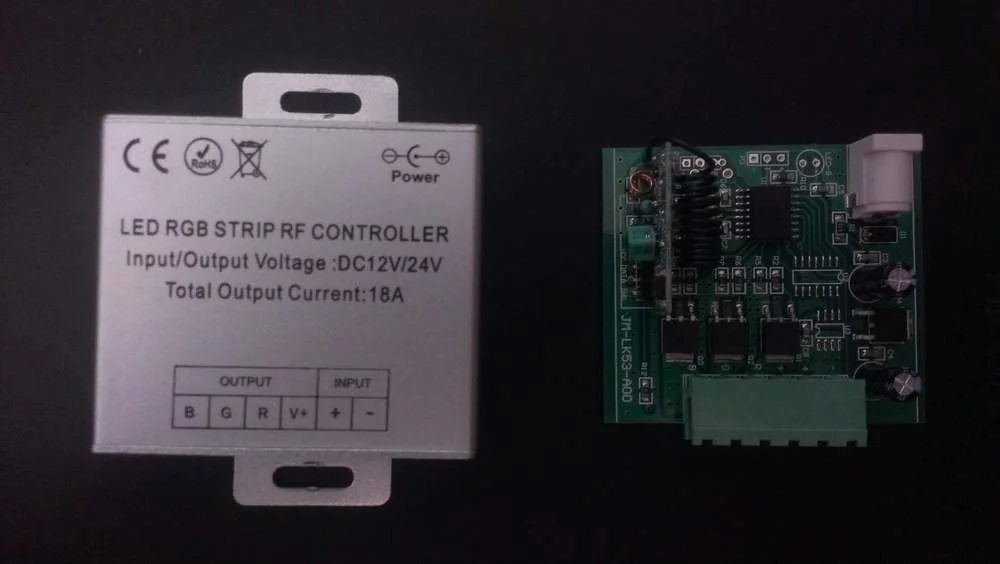

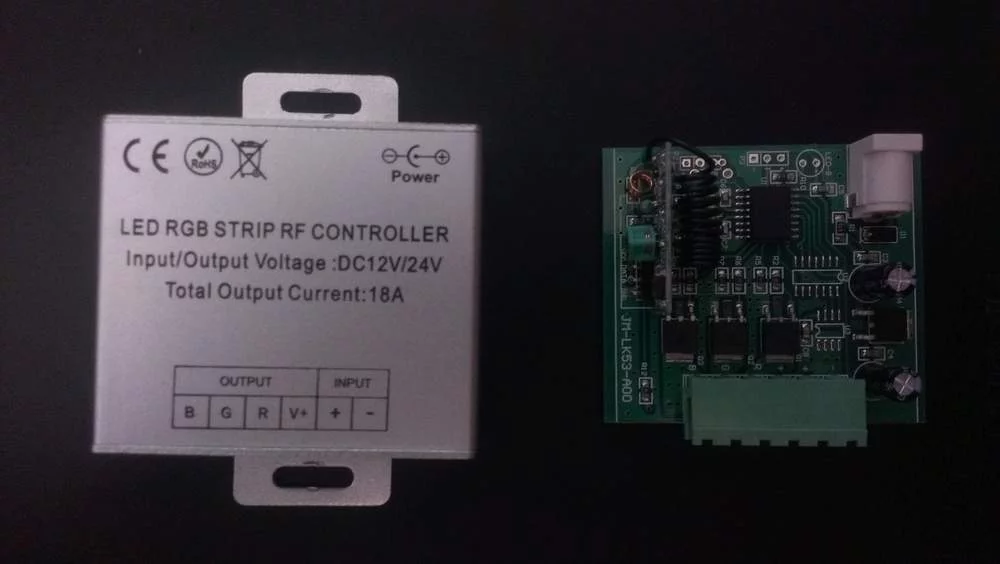

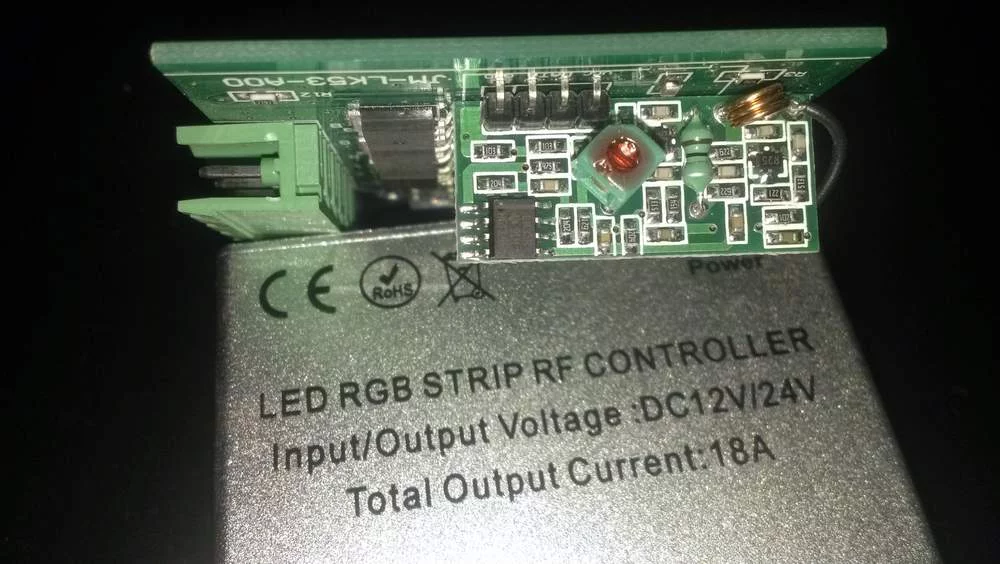

LED RGB STRIP RF CONTROLLER
INPUT/OUTPUT voltage : DC12V/24V
Total Output Current: 18A

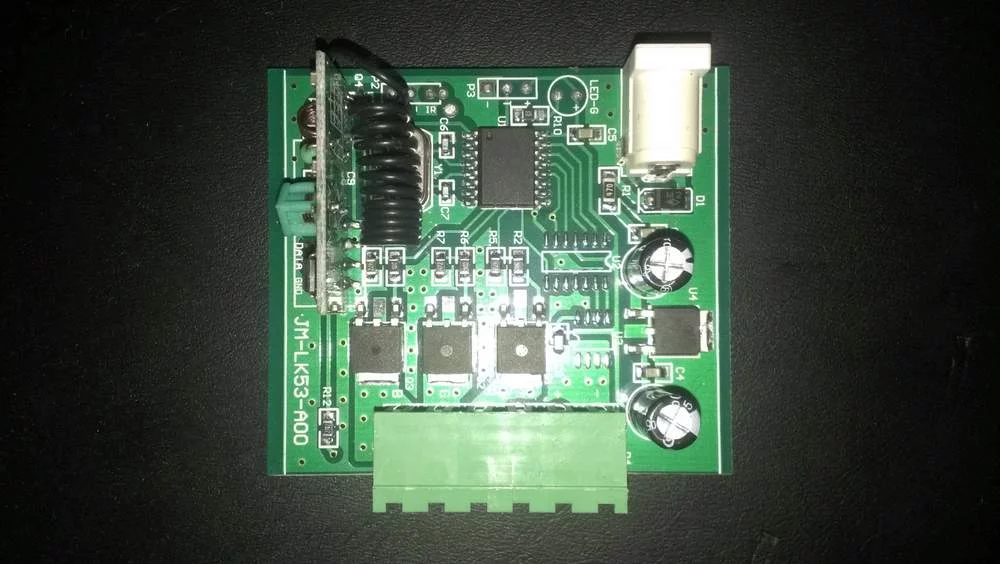

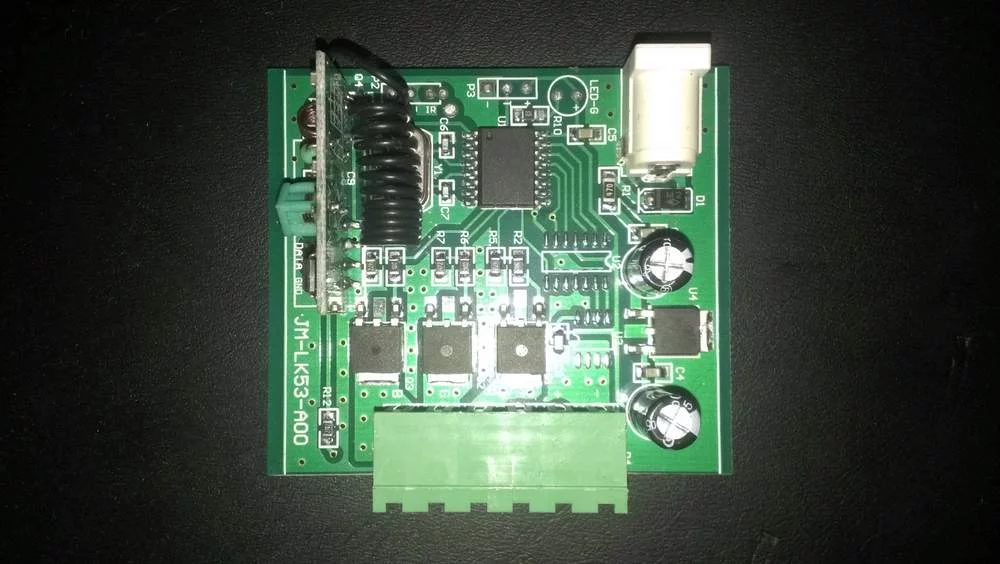

Плата 2х слойная : JM-LK53-A00

Итак - РЕШЕНИЕ ( предоставил пользователь

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

)

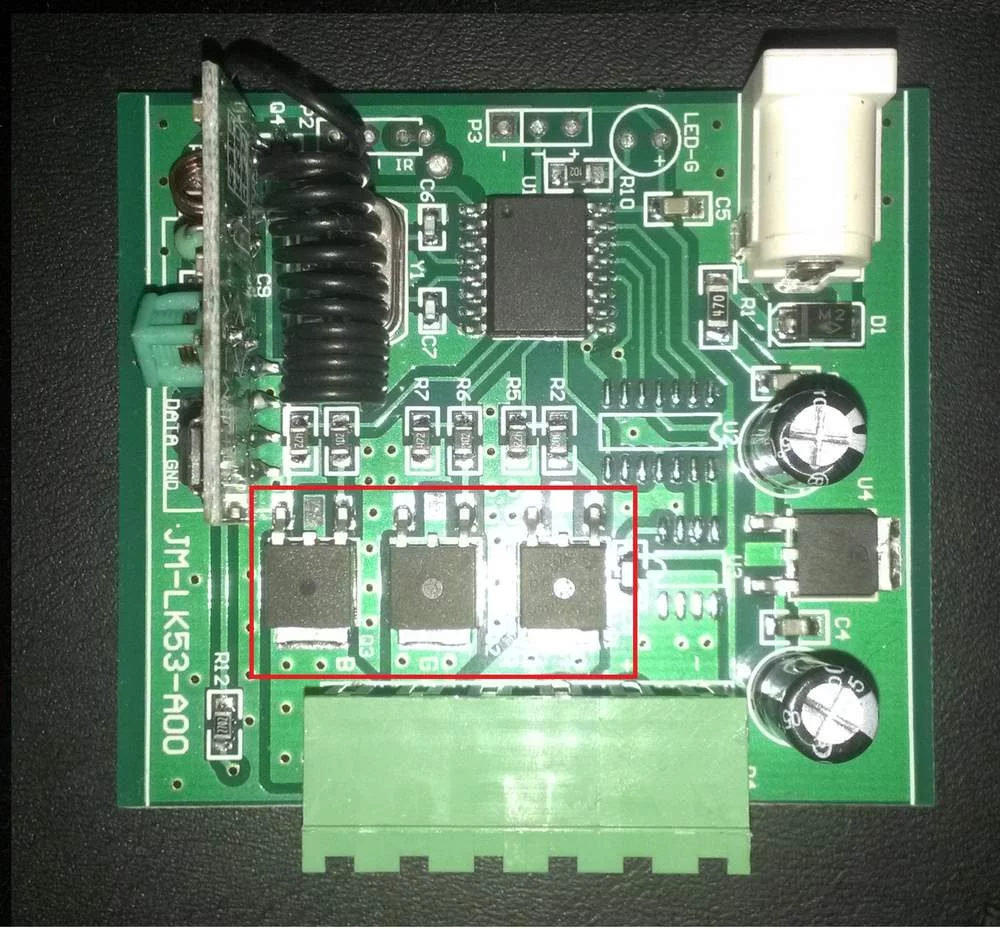

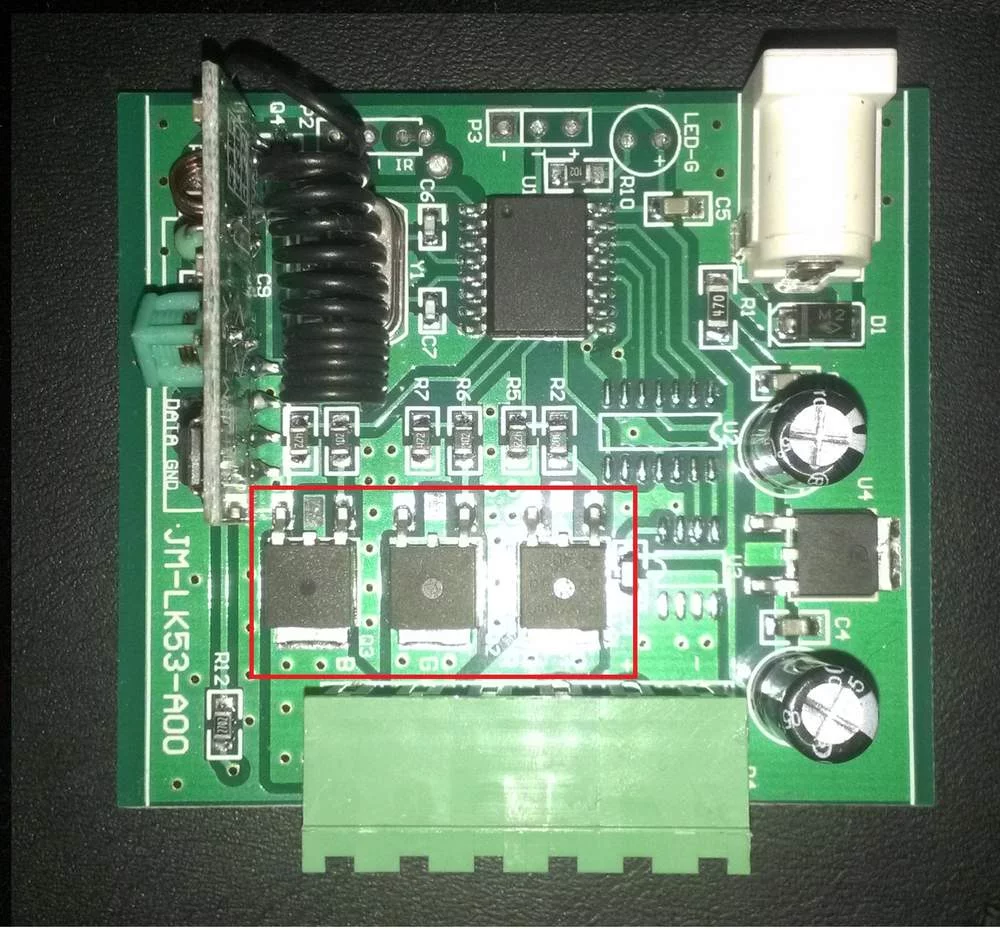

1) Проверить n-канальные полевики (N306AD). На каждый цвет он отдельный. Я пользовался циркулем с двумя иглами. Замкнуть две крайние ножки. Если один цвет погаснет, то значит он не пробит, можно переходить к п. 2.

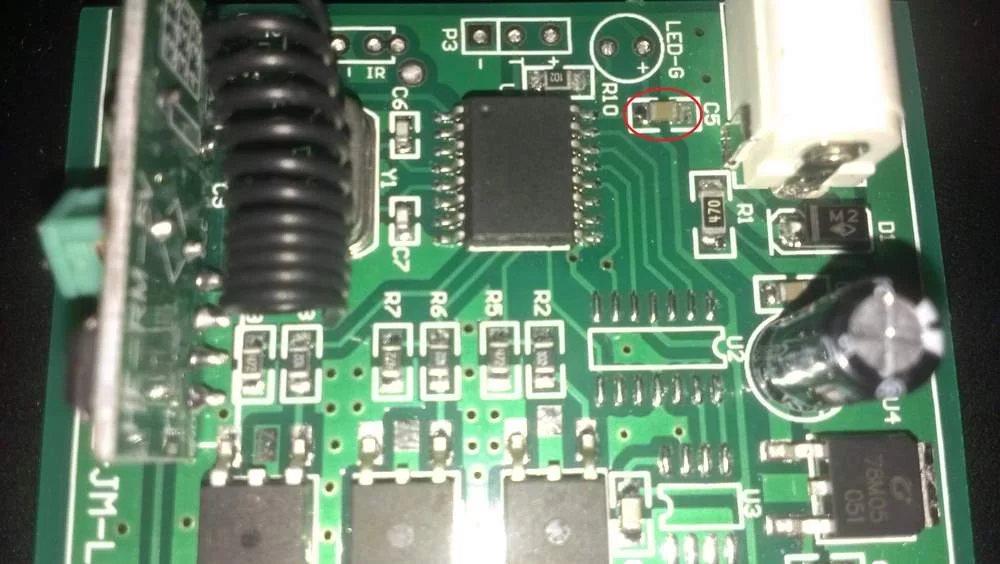

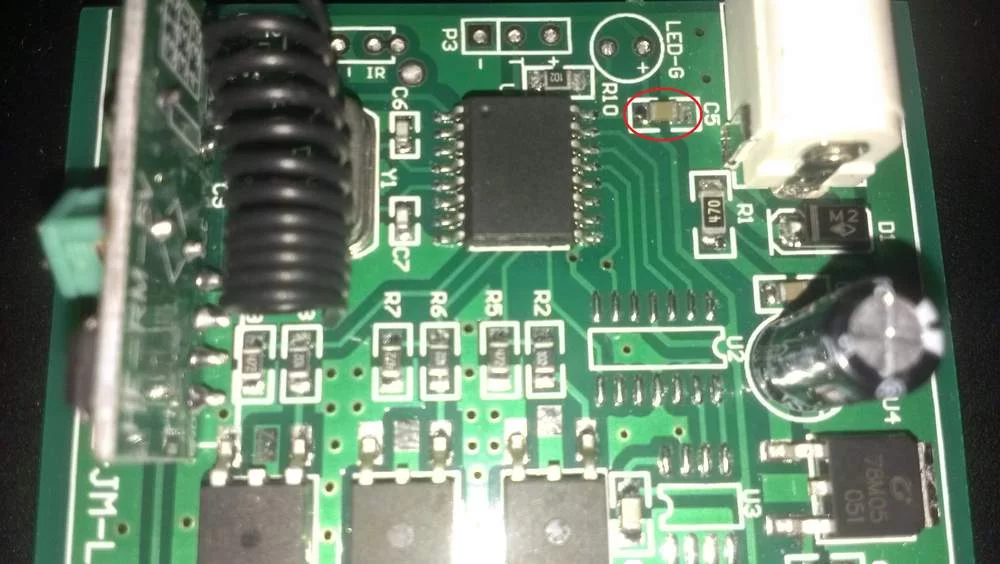

2) Замкнуть, тем же циркулем конденсатор C5. Лента погаснет и снова зажжется, что означает перезагрузку проца. Выключить/включить пультом ДУ.

Внимание: все операции проводятся при постоянном напряжении)



[Me1]

Чтобы продать что-нибудь ненужное, нужно сначала купить что-нибудь ненужное

чтобы прошить что-нибудь ненужное, нужно сначала написать и скомпилировать что-нибудь ненужное, или найти прошивку



[Petr_Alekseevitch]

чтобы прошить что-нибудь ненужное, нужно сначала написать и скомпилировать что-нибудь ненужное, или найти прошивку

Да-да. Даж если написать, нужно знать адреса радио-канала управления. И ещё что-то ...



[roker]

Даж если написать

Это выйдет в сотню раз дороже чем купить новый.
Мораль: выкинуть ***** и не ***** мозг ни себе ни людям. Об этих одноразовых процессорах знают только на заводе в подвале-изготовителе.



[Petr_Alekseevitch]

Это выйдет в сотню раз дороже чем купить новый.

То да. Выкинуть может каждый. Но может, кто сталкивался с таким устройством. И поделится способом решения.
Может какую-то ножку надо замкнуть или подать напряжение, что б проц обнулился.
Хотя написано,что ресет после выключения питания, но не действует. После включения тоже самое, сразу светиться лента. Хотя первоначальное состояние, это ожидание на отклик включения от пульта ДУ.



[roker]

Хотя написано,что ресет после выключения питания

Нажатие кнопки "ресет" на компе Винду не переустановит.

После включения тоже самое, сразу светиться лента.

Налицо погоревшие ключи или порты МК.



[tifo]

Мікрочіп сосе



[roker]

Мікрочіп сосе

Это к чему?



[ur4lvn]

Налицо погоревшие ключи или порты МК.

Да,скорее всего - драйвер.



[tifo]

МК і є драйвером.
Ваш кеп.



[ur4lvn]

МК і є драйвером.
Ваш кеп.

Да ну?



[Гість 3253]

Да-да. Даж если написать, нужно знать адреса радио-канала управления. И ещё что-то ...

Купите новую, цена вопроса дешевле потраченного времени
сколько она, 150грн стоит?

Это к чему?

Это к тому, что там, видимо, микрочип и он сосе.

МК і є драйвером.
Ваш кеп.

А 3 полевика там типа так просто приблудились... ты хоть на фотку посмотри.

То да. Выкинуть может каждый. Но может, кто сталкивался с таким устройством. И поделится способом решения.

Есть способ решения - купить новый. Ну или содрать радиочасть и переписать под 2313 самому. Ну это ежели продавать потом.



[tifo]

А 3 полевика там типа так просто приблудились... ты хоть на фотку посмотри.

Драйвер - те, що керує.



[Petr_Alekseevitch]

Купите новую, цена вопроса дешевле потраченного времени
сколько она, 150грн стоит?

Есть способ решения - купить новый. Ну или содрать радиочасть и переписать под 2313 самому.

Новый прибл 300 грн будет сейчас.

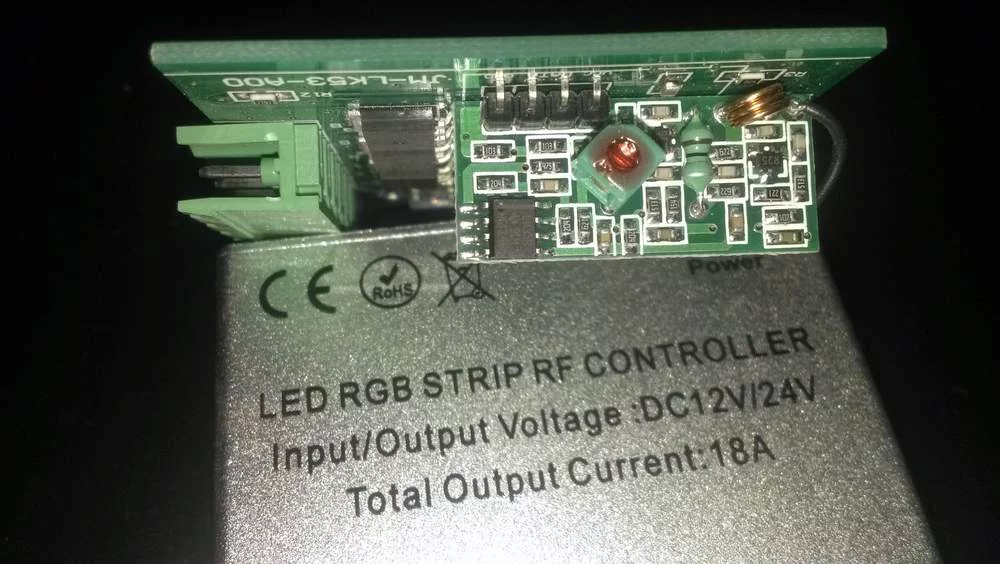

Приемник это отдельная плата HF-RM-5V вставлена перпендикулярно.

Ну это ежели продавать потом.

Продать и понизить свою карму?)



[tifo]

Новый прибл 300 грн будет сейчас.
Приемник это отдельная плата HF-RM-5V вставлена перпендикулярно.

Ну от вийми його, а останнє все викинь.
Ну або розбери на зп.



[Гість 3253]

Драйвер - те, що керує.

чым?



[roker]

Это к тому, что там, видимо, микрочип и он сосе.

Я на контроллере вообще надписей не увидел. Так что хз что там за камень. Ну а насчет кто там что сосет это уже к девушкам облегченного поведения Некрочип вроде как можно пользовать в life support приложениях, хотя архитектура у него это, мля

Новый прибл 300 грн будет сейчас.

Ну и кто за 300 грн будет курить протокол радиомодуля, писать функционал этого контроллера? То что прошивку найти не получится это 99,99%



[ur4lvn]

Драйвер - те, що керує.

"Total Output Current: 18A "



[tifo]

чым?

Ну в данному випадку отими твоїми улюбленими польовиками.

Хоча що ви до слів доєбались - так, можна і всю плату драйвером назвати.



[roker]

Мда, если мне не изменяет память, "драйвер" - это промежуточное звено между логической и силовой частью схемы, то бишь преобразователь сигналов уровня TTL/CMOS в сигнал управления BT, MOSFET, IGBT и прочими тиристорами.
Поправьте если неправ.
