Распайка перекрестного (проходного ) выключателя.

[Бугай]

Распайка перекрестного (проходного ) выключателя.

Народ! Вобщем ситуация следущая - есть допустим линия точечных светильников на потолке и хозяин хочет чтобы она включалась и выключалась 3мя выключателями - получается у нас стоят 2 проходных выключателя и 1 проходной перекрестный . Вопрос в следующем - как распаять эту всю попиздрацию в распред. коробке ? Как распаивать обычный проходной знаю а вот с перекрестными еще не сталкивался .
p.s. Буду благодарен за любую инфу



[MoToP]

Вот нарисовал навскидку.
1- перекрестный, 2 и 3 проходные.



[Nick0las]

MoToP
В вашей схеме роль выключателей 1 и 2 одинакова. изменение положения любого из них меняет состояние лампочки. А вот если половинки выключателя 1 не совсем синхронно переключаются, одна раньше другая позже, то будет фейрверк.



[MoToP]

MoToP
В вашей схеме роль выключателей 1 и 2 одинакова. изменение положения любого из них меняет состояние лампочки. А вот если половинки выключателя 1 не совсем синхронно переключаются, одна раньше другая позже, то будет фейрверк.

Я так понял, что роль всех трех выключателей должна быть одинакова - изменять состояние лампочки. Схему подправил, теперь бабАха быть не должно.



[C-Max]

Я так понял, что роль всех трех выключателей должна быть одинакова - изменять состояние лампочки. Схему подправил, теперь бабАха быть не должно.

l и n имеется в виду фаза ноль? Так никто не делает.
Нифига не понял. НО ТСу нужно 3 ИЛИ.



[MoToP]

НО ТСу нужно 3 ИЛИ.

Пожалуйста, подробнее. Что Вы имеете ввиду?



[19vit73]

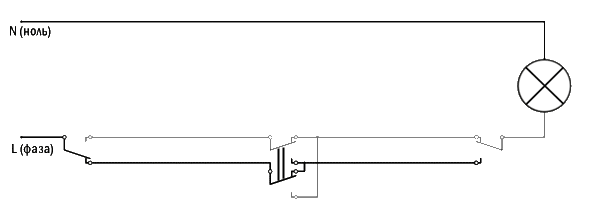

эти схемы неправильные, в результате можно получить КЗ в выключателе... вот единственно правильная схема управления лампочкой из 3-х мест

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели - это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек.

Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

Таким образом в коробку у нас приходят 2 жилы L и N, уходят: 3 жилы на 1-й проходной выключатель, 3 жилы на 2-й проходной выключатель, 4 жилы на перекрёстный выключатель и 2 жилы на лампочку.

количество проводов в коробке можно уменьшить, если пробросить от первого проходного к перекрёстному и от перекрестного ко второму проходному по двужильному проводу...

В общем, на схеме всё понятно нарисовано, дерзай

PS со скольки бы мест не управлялась лампочка, коммутации ВСЕГДА производят в фазном проводнике, а ноль идет сразу на лампочку, иначе замучаетесь менять перегоревшие выключатели... проверено неоднократно



[C-Max]

эти схемы неправильные, в результате можно получить КЗ в выключателе... вот единственно правильная схема управления лампочкой из 3-х мест

Правильно, рвется только фаза. Но и это не удобно и нафиг не нужно. Есть ГОСТЫ, СНИПЫ, техника безопасности наконец. И нафиг что то изиобретать, нужно использовать типовые решения. Иногда такое увидишь, что по силовому , что по слаботочке, афигиваешь и переделываешь после таких фантазеров.

Пожалуйста, подробнее. Что Вы имеете ввиду?

3 ИЛИ логика переключения.Вот, но это теоретически.



[MoToP]

Таким образом в коробку у нас приходят 2 жилы L и N, уходят: 3 жилы на 1-й проходной выключатель, 3 жилы на 2-й проходной выключатель, 4 жилы на перекрёстный выключатель и 2 жилы на лампочку.

количество проводов в коробке можно уменьшить, если пробросить от первого проходного к перекрёстному и от перекрестного ко второму проходному по двужильному проводу...

Оно, конечно, так вернее. Однако, шибко много проводов.



[19vit73]

Правильно, рвется только фаза. Но и это не удобно и нафиг не нужно. Есть ГОСТЫ, СНИПЫ, техника безопасности наконец. И нафиг что то изиобретать, нужно использовать типовые решения. Иногда такое увидишь, что по силовому , что по слаботочке, афигиваешь и переделываешь после таких фантазеров.



3 ИЛИ логика переключения.Вот, но это теоретически.

а где ты тут фантазии увидел, типовая схема управления лампочкой. Единственное кулибинство - это переделка двуклавишного проходного в перекрестный... так можно купить готовый перекрестный. И с точки зрения ТБ не вижу в этой схеме никаой опасности, в отличие от вышеприведенных, где в выключатель суют и фазу и ноль. Вот после такого подключения я сам неоднократно переделывал



[MoToP]

3 ИЛИ логика переключения.Вот, но это теоретически.

Не понял. Такой логический элемент мне не известен. Разрисуйте популярнее или на словах как-нибудь понятнее.



[19vit73]

Оно, конечно, так вернее. Однако, шибко много проводов.

ну это кому как... я уже забыл, когда коробки не с первого раза собирал, хотя проводов и поболе бывает

3 ИЛИ логика переключения.Вот, но это теоретически.

особенно хорошо когда вся эта логика-электроника сгорает...



[ESS]

C-Max, что-то я не понял твоей глубокой мысли, чем схема 19vit73 плоха?

Не понял. Такой логический элемент мне не известен. Разрисуйте популярнее или на словах как-нибудь понятнее.

Судя по схеме, это XOR. А "T", видимо, для красоты



[C-Max]

C-Max, что-то я не понял твоей глубокой мысли, чем схема 19vit73 плоха?

Ну например, если мы включили лампочку выключателем 1, то и выключить ее нужно именно им. В остальном схема сойдет.



[wsxqaz]

2 19vit73, блин опередил пока рисовал.
Переглянути вкладення www_1.tiff

По схеме в разрыв (где звёздочка *) можно вставить сколько угодно перекрёстных ВК --> в результате количество проходных на одну лампочку стремится к бесконечности.
поскольку купить перекрёстный непросто, обычно ставим двойной проходной, который закрываем пластмасской из одинарного выключателя(получ. синхронная работа).



[19vit73]

Ну например, если мы включили лампочку выключателем 1, то и выключить ее нужно именно им. В остальном схема сойдет.

А если повнимательней посмотреть? контакты во втором выключателе работают синхронно



[C-Max]

Не понял. Такой логический элемент мне не известен. Разрисуйте популярнее или на словах как-нибудь понятнее.

2 ИЛИ есть, а 3, таже таблица истинности, но на одну колонку больше.
На моем рисунке Т это тригер, каждое нажатие любой клавиши изменяет его состояние

А если повнимательней посмотреть? контакты во втором выключателе работают синхронно

Синхронно с чем, с выключателем на другой стенке?



[19vit73]

Синхронно с чем, с выключателем на другой стенке?

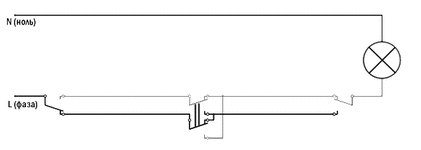

так понятней???



[C-Max]

так понятней???

Да я так и рассматривал, я гифку сохранил.



[19vit73]

Да я так и рассматривал, я гифку сохранил.

Тогда ткни меня носом, я вижу, что всё три выключателя работают независимо... не я её придумал и даже не сам рисовал
