Приславутый натяжитель цепи ГРМ Хонда
И так!
Есть такая проблемка у Хонды ,как вечно проблемный натяжитель цепи ГРМ.Что только не пишут о нем.Естественно много бреда,но многие и правы о том ,что же насамом деле происходит с натяжителем.Казалось бы там ломатся нечему.Простейший резьбовый механизм с намотанной вокруг пружинкой. Я решил розобратся в этом.
Любопытсво не порок,а начяло знаний.
Мои иследования показали что очень слабая натяжка башмака.Но в принципе ее хватает (хоть и на пределе) Как оказалось проблема не в самой натяжке башмака,а в том что башмак под действием колебаний цепи толкает шток натяжителя и умудряется запихнуть его обратно в корпус натяжителя на 15 мм.А этого не должно происходить не в роботе ГРМ,не в самой конструкции натяжителя.Но сцуко оно таки происходит в конструкции натяжителя.И это факт!!!.Видео не снимал,но я руками его таки затолкал обратно немного пошатывая посторонам.
Вывод---конструкция плавная без ступений, но гавно еще то!!!!Инженерам ХОНДА
и привет. А еще ценник на него 100 мертвых призедентов США.Проблем купить его не вилика,но где гарантия что спустя некоторое время эта "выбл....дь" снова не начнет задрачивать?!!!Как все пишут.А нам это надо?!!
Все мотыки не имеющие проблем с натяжителями и естественно брязканием цепи, имеют трещеточный тип натяжки.Система--туда *******,назад фуя.
Приступаем к модернизации!!!!!

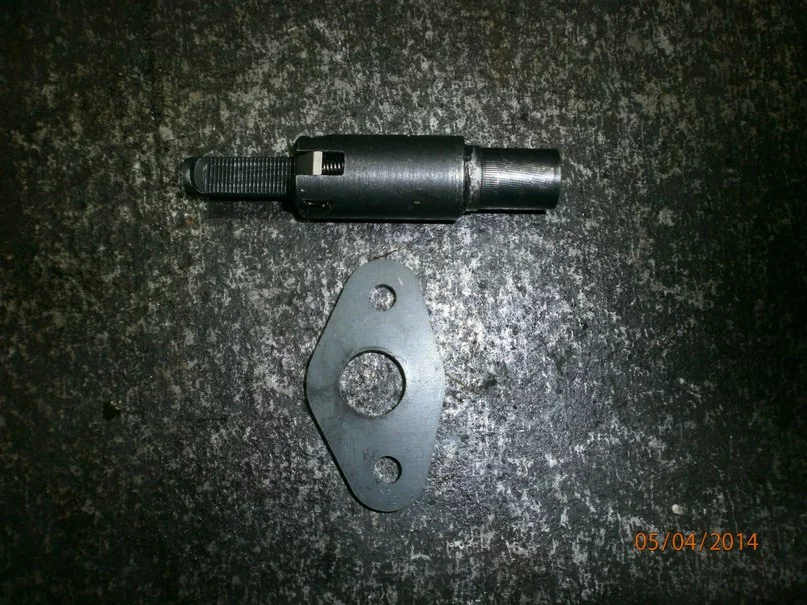

Покупаем натяжитель "ПИЛОТ" с ВАЗ(классика)На Нива Шевролет уже рейка.Я выбрал первый.

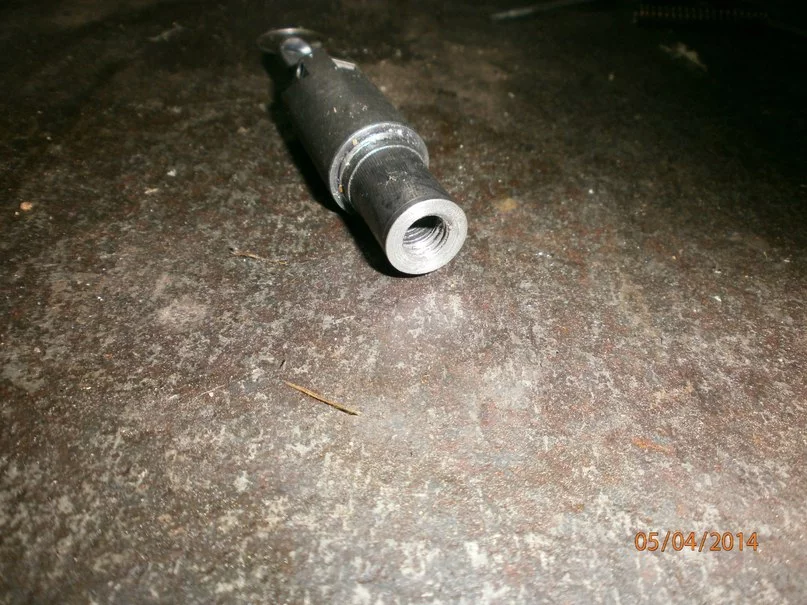

Система штопорения трещетки при установке на ВАЗ меня не устроила и я переделал как придумано на скутерах и мотах.Поэтому свердлим со стороны пружины и достаем саму пружину.Там изначяльно резьба заглушки 6 мм,а пружинка диаметром 8 мм.Сами понимаете резьба на 8 мм отпадает.Но благо корпус позволяет забабахать на 10 мм.
Внутри есть шток для фиксации при установке(то что мне не понравилось).Его максимально вытаскиваем и отрезаем.Вытащить и выбросить целиком не получилось так как головка на нем больше чем 10мм.Но он нам немножко необходим чтоб пружина напрямую не упиралась в саму рейку натяжителя.А выбивать ось собачки на рейке не захотел

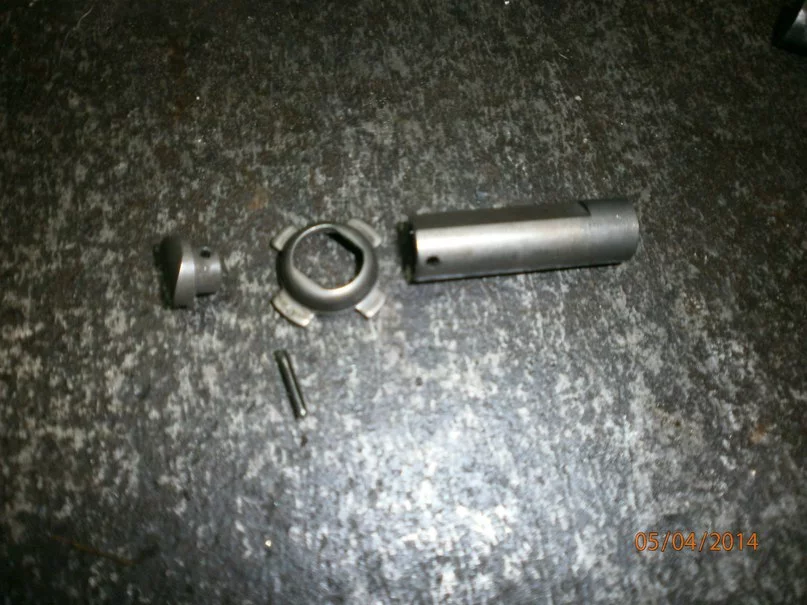

Розбираем родной Хондовский натяжитель и забираем сам наконечник

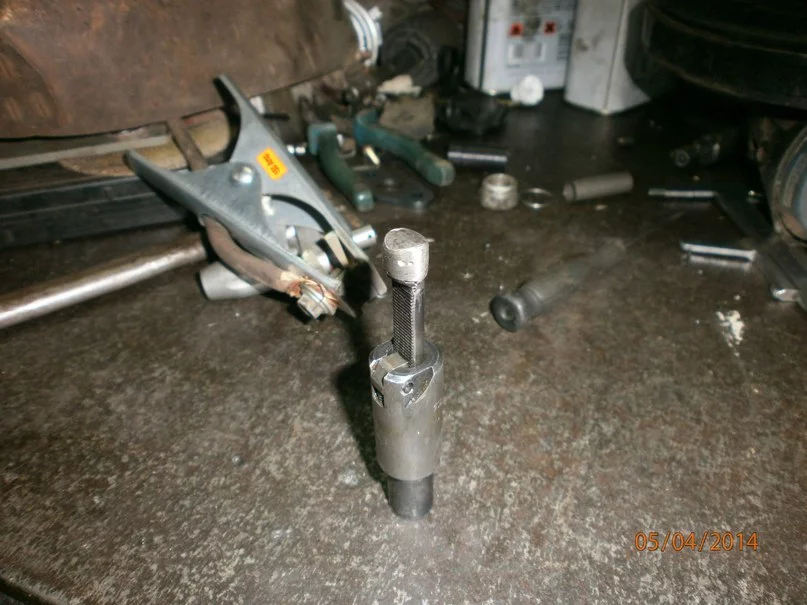

Протачиваем закругление на рейке ПИЛОТА для сварки родного наконечничка и варим предварительно выставив его так чтоб в установленном на моторе наконечничек стоял как с завода ,а рейка была направлена зубчиками вверх(имеится ввиду осевая установка)

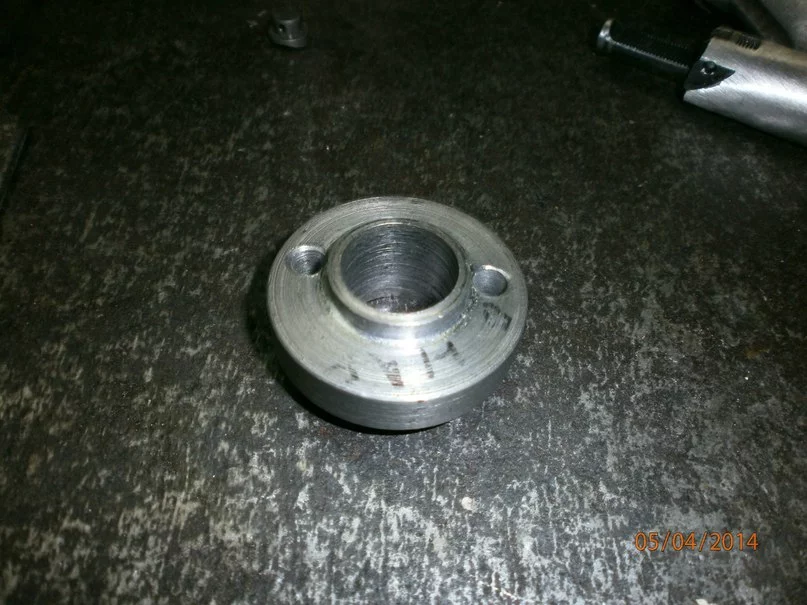

Теперь приступаем к изготовлению самого копруса натяжителя.Внутренний диаметр берем тот что имеит ПИЛОТ снаружи,а все остальное делаем точно как был заводской.
точим в токарном
и свердлим дырки для установки на ДВС предварительно смастерив вот такой шаблончик.

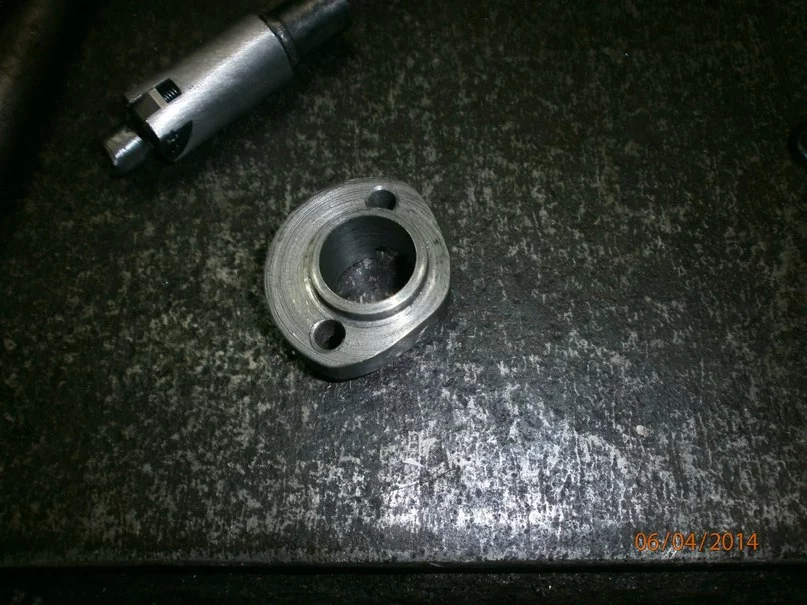

При измерениях я увидил что корпус немного одной стороной будит упиратся в раму байка,я его там и фрезернул.Вторую его сторону трогать не стал.Нет необходимости

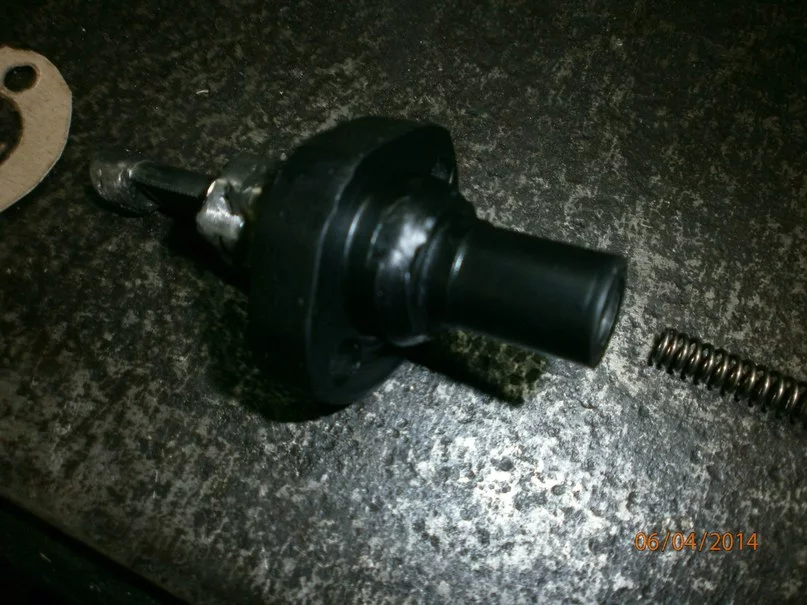

выставляем глубину ПИЛОТА и корпуса , свариваем все с наружной стороны нашей конструкции.Я еще потом проточил сварку для красоты(но это коныки ,и так красиво
)
Выставить легко.Либо по размерам родного,либо сделать пару шелчков трещетки и вставить не сваренный натяжитель и корпус в ДВС.Наметить и посмотреть что получилось.Я делал и то и другое ,у меня совпало и я больше не заморачивался.
Красим

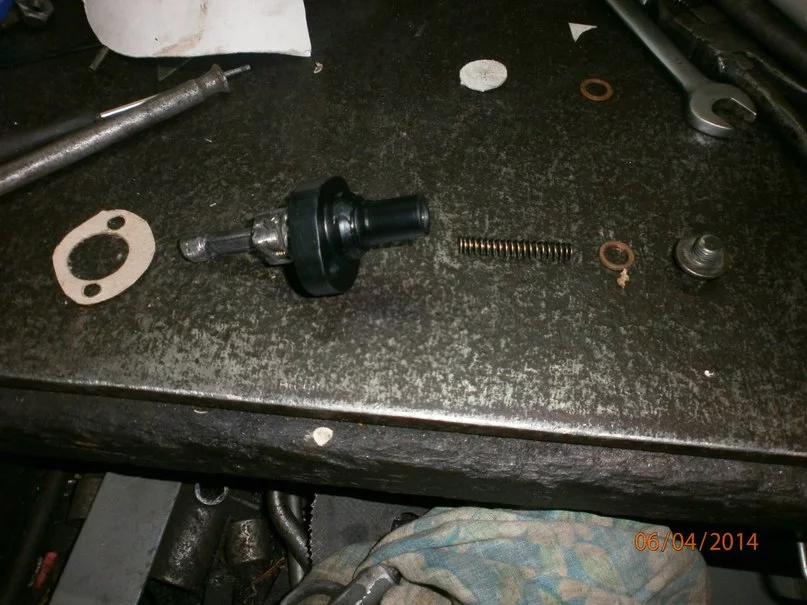

и ставим все на место.
Ну как то так
А теперь ФЛУУУУУУУД!!!!!
Столько наклепал букоф,ух какая ж я умничка то
