Последовательное соединение в ИБП

  • Автор теми Автор теми qwerty_y
  • Дата створення Дата створення

qwerty_y

Q
Статус: Офлайн
Реєстрація: 21.02.2005
Повідом.: 192
Последовательное соединение в ИБП

Всем доброго времени суток!
Вобщем имеется задача получить 300 вольт с блока питания на ТОР250

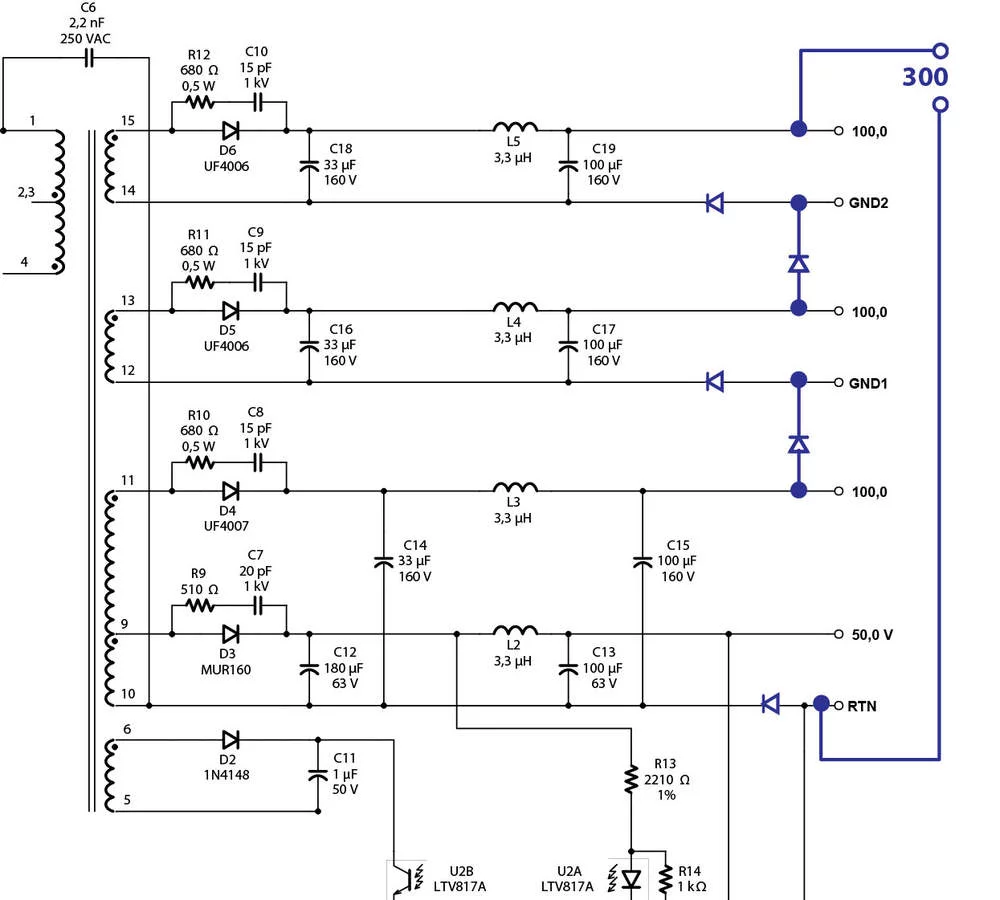

Но поскольку PI Expert не дает делать обмотки более 100 вольт возник вопрос: можно ли соединить последовательно обмотки так, как отмечено на схеме синим цветом?


Вкладення

  • 300v.webp
    46.1 КБ · Перегляди: 148
правильно не даёт, изоляция провода и зазоров, ёптель.

так, нельзя

начальную ситуацию неплохо бы узнать



прошу прощения коли что не так, пьян

Останнє редагування:
Соединить сами обмотки в послед (с учётом начал и концов обмоток), а уже потом на диод и фильтр.

Таким вот образом?


Вкладення

  • 300v-2.webp
    29.6 КБ · Перегляди: 126
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Ссыла нерабочая, того файлообменника уже нет ((

Початковий варіант запрацює гарантовано, сині діоди зайві (але не дуже шкодять). Але проблема пробою зазорів і надійності ізоляції може з часом вилізти...
Всі обмотки послідовно -- зросте приведена до первинної ємність і, відповідно, втрати...

В схеме #4 потребуется выпрямительный диод с обратным напряжением свыше 1200 В.
Поэтому однозначно необходима схема #1. Это облегчит выбор диодов. Синие диоды конструктивно излишни, как уже указывалось выше. Заменить их перемычками. Для расчета можно воспользоваться программой "Flyback(4100)обратноходовой"(
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
).

Останнє редагування:
Alex-М сказав(ла):
"Flyback(4100)обратноходовой"(
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
).
Натисніть, щоб розгорнути...
есть седьмая версия
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.


но Эпкосовская софтина мне нравится больше, она посложней, но и выдаёт на порядок больше.
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

о каких зазорах идет речь?
Натисніть, щоб розгорнути...
Між виводами транса на платі. Хз, яке розташування ніг, якщо 300в на зазорі 2.5мм вилізе, то при вдалому збігу обставин прошиє.

Хробак Злої Брехні сказав(ла):
Між виводами транса на платі. Хз, яке розташування ніг, якщо 300в на зазорі 2.5мм вилізе, то при вдалому збігу обставин прошиє.
Натисніть, щоб розгорнути...
Для предотвращения этого существуют специальные заливки. Кроме того, у воздуха пробивное напряжение 3 киловольта на 1 мм. Поэтому на расстоянии 2.5 мм 300 вольт пробивать не должно.

А у пыльного текстолита с конденсатом намного меньше...

да, только 300вольт это после фильтров и выпрямления, а так то оно прыгает больше тысячи, флай же.
Такие трансформаторы мотаются на секционных каркасах. Рекомендованный промежуток в нормальной ситуации 3мм, между первичкой и вторичкой,
это +-700вольт, включая края, которые нельзя мотать у края каркаса, т.е. там должна быть "лодочка" чтоб не прошило. В данном случае надо сматывать обмотки, менять провод и доматывать майларом, минимум.
Один раз на попробовать всё сойдёт, но оставлять на постоянную работу нельзя.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Вольты, вольты - а где мощность трансформатора в ТЗ?!
Для разных мощностей различные конструкции трансформаторов , хотя выходное напряжение у них может быть одинаковым.

Мощность девайса сравнительно не велика, 0,25A по питанию 300 вольт
Основа - ETD39 например

qwerty_y сказав(ла):
Мощность девайса сравнительно не велика, 0,25A по питанию 300 вольт
Основа - ETD39 например
Натисніть, щоб розгорнути...

Это выходит 75 Ватт.
Для схемы "обратнохода" - трансформатор ,"правильный" ,должен очень специфической конструкции быть!

0,25A по питанию 300 вольт
Натисніть, щоб розгорнути...
Ламповий підсилювач? :) Імпульсник треба на пікову, а не середню потужність рахувати. Це так, про всяк випадок. А 75Вт -- це потужність величенького кінескопного телеящика, з нього транс видри та й перемотай (бувають як з рядовою, так і з секціонованою обмоткою). Зверни увагу на чергування первинних і вторинних секцій і роби так само. Діодно-каскадна схема зменшує вплив міжрядових/міжсекційних ємностей -- тож роби свій випрямляч на кожну секцію.
Чергування секцій придумано для мінімізації індуктивності розсіювання, якщо цього не робити, в тебе половина енергії згорить в снабері (якщо не проб'є ключ)

Хробак Злої Брехні сказав(ла):
Ламповий підсилювач? :) Імпульсник треба на пікову, а не середню потужність рахувати. Це так, про всяк випадок.
Натисніть, щоб розгорнути...

Саме так ))
Давненько цим всим вже не займався, а тут зненацька щось загорілося.
ETD39 обрано не випадково. По-перше він є у наявності, а по-друге там ще буде додаткових обмоток щоб добити потужніcть до номіналу.
імпульсні джерела живлення (щоправда лише на ТОР-ах) до цього робив не один раз і досить успішно, але з необхідністю напруги більше 100V зіткнувся вперше, от і вирішив спитати про всяк випадок.
