Помогите с Понипрогом

[Aleksey02]

Помогите с Понипрогом

Есть Понипрог, но потерян мануал. Покупался на Героев.
Куда пихать 24Схх? Какие ставить перемычки?



[Aleksey02]

У кого-нибудь есть мануал?



[sergeyev792]

Извиняюсь, а что, так трудно посмотреть на плату и увидеть, на какие выводы заводятся сигналы, и подумать: а совпадают ли номера пинов на панели с номерами пинов МК? Джемперки есть, но не сотня же...



[citrus]

Мануала у меня нет , но мне кажется, что должно быть несложно вычислить панельку - у нее два сигнала должны приходить на ножки 5,6 и не должно быть подлючено кварца. Ножки 1-4 предположительно все на земле.



[Злой]

Куда пихать 24Схх? Какие ставить перемычки?

Лучще никуда не пихать, потому что в 24Схх с одной стороны корпуса gnd, a0, a1, a2, и на плате это отлично видно.
Весь борт корпуса на земле.

Эсли это не можеш сам заметить, то ну его нафиг что-то куда-то пихать.



[Aleksey02]

Лучще никуда не пихать, потому что в 24Схх с одной стороны корпуса gnd, a0, a1, a2, и на плате это отлично видно.
Весь борт корпуса на земле.

Эсли это не можеш сам заметить, то ну его нафиг что-то куда-то пихать.

Это я заметил сразу. Непонятно было с перемычками. Перемычки попробывал по-разному и получилось.

Мануал нужен всёравно, т.к. с 24с.. все понятно, но хотелось бы и остальное им шить. А предыдущий хозяин мануал потерял.



[Me1]

есть же выход на стандартный разъём на кабель, прозвонить ноги дело пяти минут и готов новый мануал.



[amist]

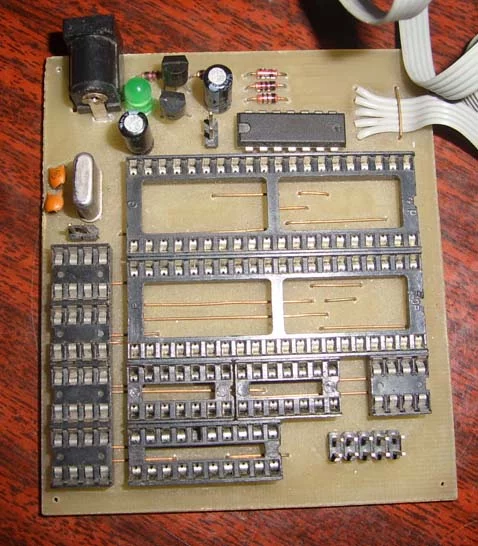

Вот копия моего



[Aleksey02]

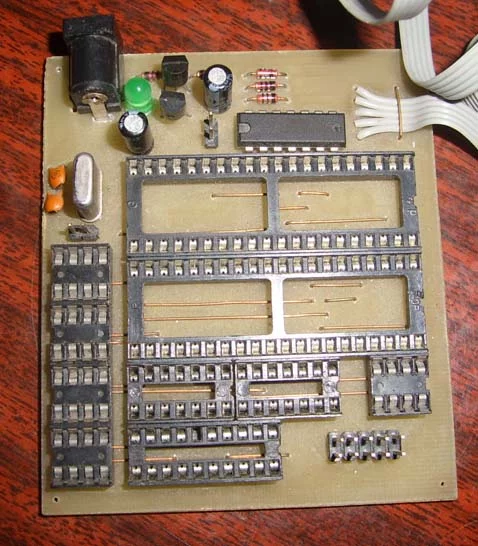

Вот копия моего

Спасибо.
Это то что нужно.
