помогите подключить электродвигатель

[His Majesty PAIN]

помогите подключить электродвигатель

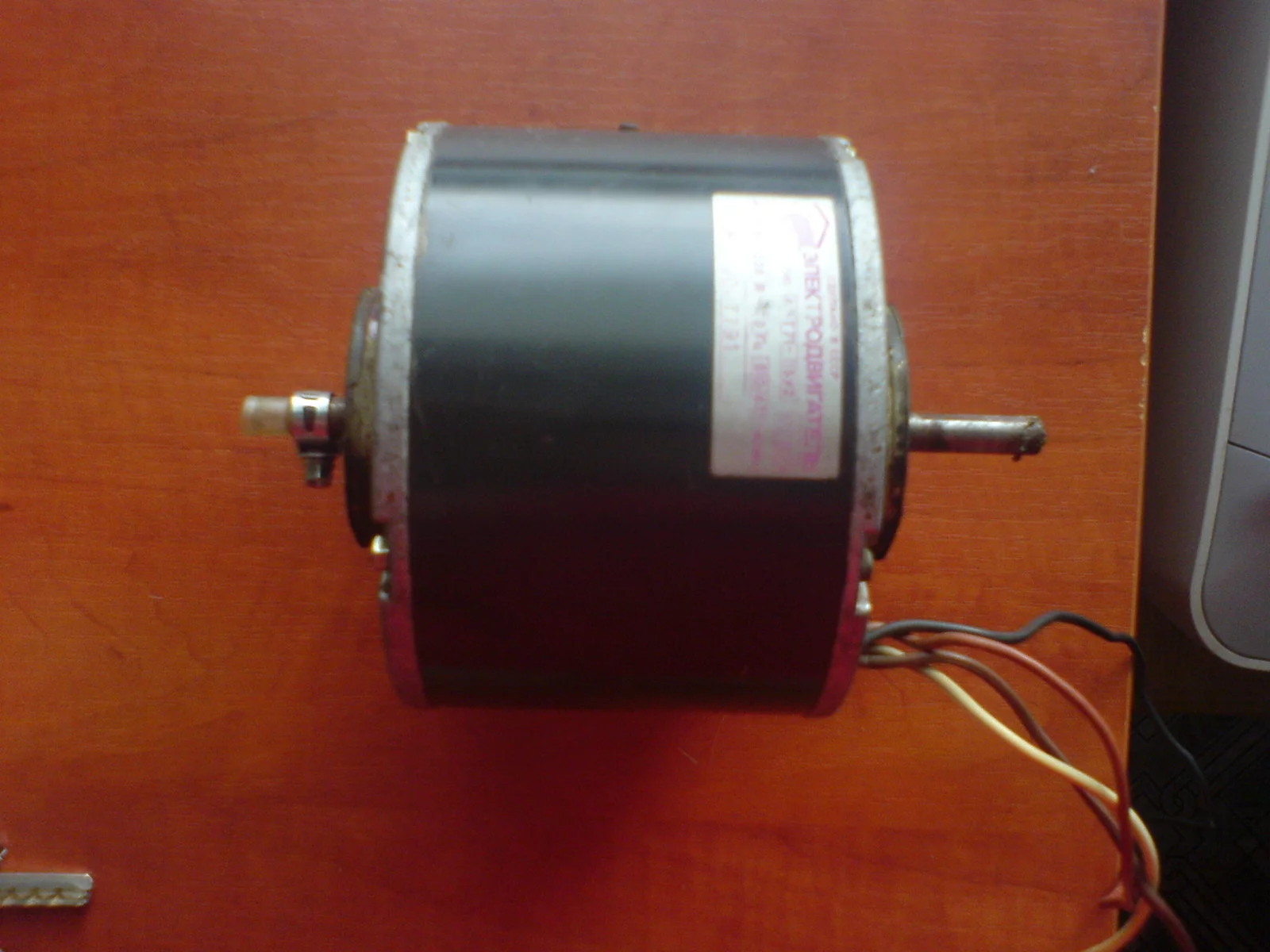

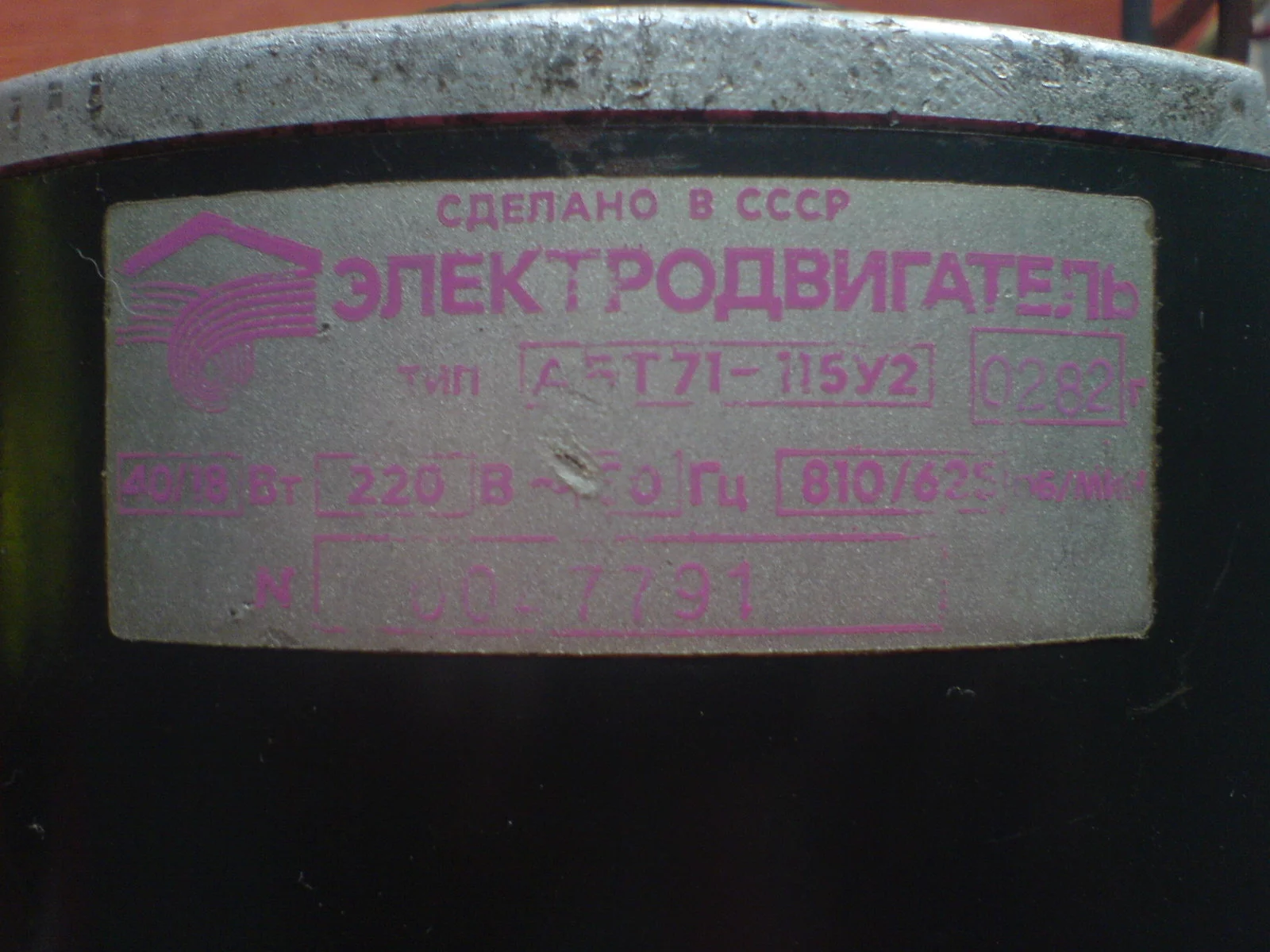

имеется электродвигатель, 220В, 50Гц, однофазный, от стиральной машинки советской вроде.
2 скорости:
810 об/мин, при этом мощность 40Вт
625 об/мин - моща 18Вт.
от самого двигателя выходят четыре провода: желтый, оранжевый, коричневый, черный.
сопротивления между выводами:
желтый-оранжевый - 242 Ом
желтый-коричневый - 295 Ом
желтый-черный - 117 Ом
оранжевый-коричневый - 63 Ом
оранжевый-черный - 124 Ом
коричневый-черный - 177 Ом

подключал желтый и черный в сеть, остальные изолировал друг от друга.
надо было самому начинать крутить ось, чтоб она потом крутилась сама.
но теперь мне надо, что она сама начинала крутиться, причем на 2-й скорости(625об,18Вт).

помогите кто чем может...



[Гість 3253]

Гугль отменили?



[diesel]

черный-желтый - пусковая
черный-оранж - рабочая 810 об
черный-коричн - рабочая 625 об

вроде так



[cheeks]

там еще надо кондер цеплять - тогда само стартанет..



[His Majesty PAIN]

там еще надо кондер цеплять - тогда само стартанет..

в моём случае конденсатор включается между коричневым и желтым проводом. но можно и без него, желтый замкнуть на коричневый на 1-2 сек, и движок сам стартует. но конечно-же проще через кондер, я включаю через бумагу 4мкФ 600В.



[cheeks]

"я включаю через бумагу 4мкФ 600В." - но вот так и надо...



[Ilja]

из расчета 1000ват-4мкф



[His Majesty PAIN]

из расчета 1000ват-4мкф

что за расчет такой? я подключал 3-х фазный 0,75 кВт через 60мкФ рабочие и 150мкФ пусковые емкости.
меньше 4мкФ не нашел. чем это мне грозит, если я емкость больше чем надо поставил?



[sergeyev792]

Тут, наверное, имеется ввиду, что для пусковой обмотки однофазного двигателя нужен конденсатор гасящий, и поэтому его ёмкость невелика (иногда просто пусковую обмотку подключают через кнопку, которую включают на пару секунд), а для работы трёхфазного двигателя в однофазной сети, ясно дело, надо сдвиг по фазе делать, там ёмкость заметно больше должна быть...



[roker]

конденсатор для сдвига фазы берется из расчета 70 мкф на киловатт, если мне память не изменяет



[Ilja]

His Majesty PAIN
В книжке так написано. Меньше нельзя незапустится, а больше можно
