Помогите определить smd HK-1 (SOT-23)

  • Автор теми Автор теми Magical
  • Дата створення Дата створення

Magical

Привіт!
Статус: Офлайн
Реєстрація: 10.10.2009
Повідом.: 6
Помогите определить smd HK-1 (SOT-23)

HK-1 - маркировка на самом элементе.
Стоит этот зверь на плате ILDVR3000H4C+8 - типа входной транзистор по видеосигналу. Транзистор-не транзистор - не пойму, может какой-то датчик напряжения.
На входе сопротивление 75 Ом, на выгоревших - можно сказать бесконечность.
Там же есть элементы с надписью на корпусе HK-2 - этот стоит по звуковому входу - сопротивление 1 кОм.

HK-1 - маркировка на самом элементе.
...Транзистор-не транзистор - не пойму, может какой-то датчик напряжения.

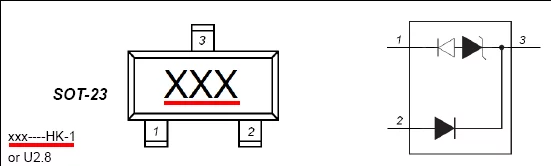

Может и не транзистор. Вот картинка из даташита на SLVU2.8. Сам даташит во вложении.


Вкладення

  • SLVU2_8.pdf
    SLVU2_8.pdf
    315.5 КБ · Перегляди: 219
  • HK-1.webp
    4.7 КБ · Перегляди: 206
Спасибо большое.
