помогите нарисовать схемку

[kisslotnik]

помогите нарисовать схемку

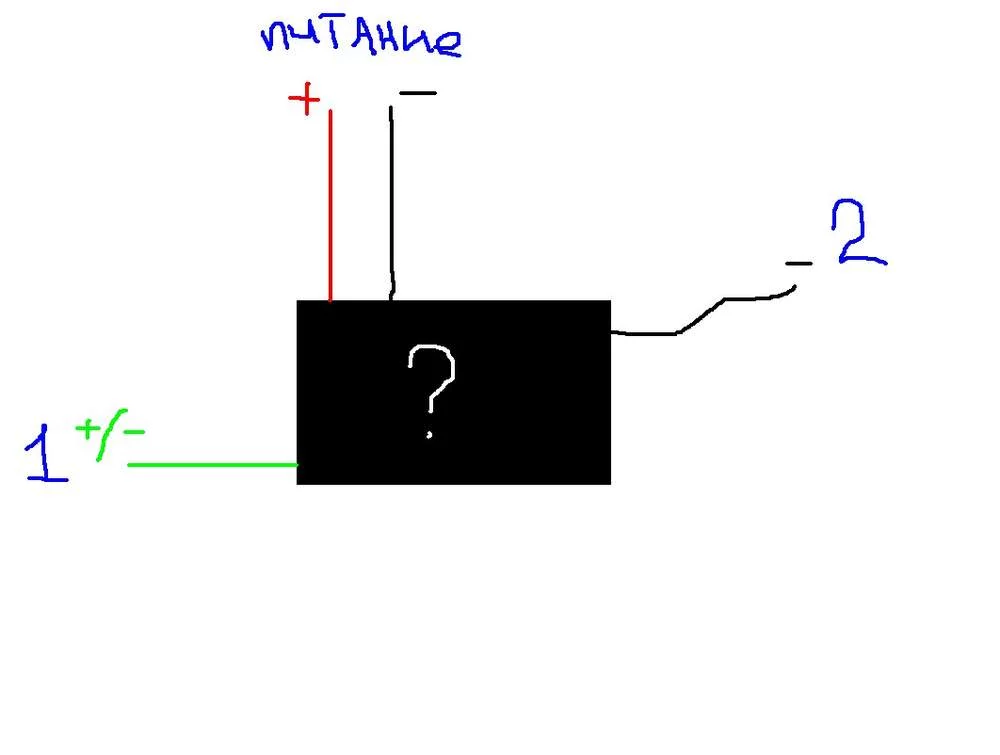

Всем доброго времени суток. Помогите создать, придумать схемку , чтоб при подаче импульса (неважно + или -) на контакт №1, на контакте № 2 появлялась земля(-) секунд на 10-15 не более.Рисунок прилагается, для разЬяснений могу добавить, хочу сделать дотяжку люка в машине,выключение по шуму двигателя не надо там питание отключается как люк закрываеться так что максимум 15 секунд за это время он точно успеет закрыться.... очень прошу!помогите подскажите!!!



[AntonVA]

А доводчик от стеклоподъемников там не подойдет?
Кстати, вот уже с люком есть, нагуглил:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[kisslotnik]

впринципи пойдет наверное просто у люка 2 положения,на окнах у меня стоят доводчики

на окнах стоит такойже как по ссылке но там всего 4 окна и все заняты, а для люка покупать такое както дороговато .



[AntonVA]

на окнах стоит такойже как по ссылке но там всего 4 окна и все заняты, а для люка покупать такое както дороговато .

А заменить? А свой продать? Кажется, лучше, чем выдумывать схему. Вы не забывайте и о пож. безопасности.



[kisslotnik]

просто знаю что такую схемку можно стелать из 5-7 деталек но как незнаю....

там в этом доводчике нету отдельно люка. та и вобще не видел доводчиков чтоб был выход и на люк отдельно...\

и на сигналке нет дополнительных каналов чтоб запрограмировать...

тут по ссылке

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

такая же машина , все тоже самое вобщем ,но у него сигналка позволяет так сделать у меня нет, поэтому и хочу выдумать такую схемку...



[AntonVA]

Понятно, там таки 4 канала. (

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[kisslotnik]

тока вот тут фиг от кого ответа дождешься((((



[roker]

тока вот тут фиг от кого ответа дождешься

Так чего тогда сюда пишешь?
Пойди на базар купи реле времени за 100 грн и не еби мозг.



[name_]

минус на контакте 2 силовой или управляющий? плюс на контакте 1 силовой или управляющий?
есть мнение, что за 15 секунд работы доводчика люка двигатель может дать дуба.



[Me1]

обратка по току, компаратор с конденсатором.
Наращиваем с шунта напряжение на конденсаторе, с нелинейной зависимостью, доезжает до порога компаратора тот срабатывает и отрубает схему. Одновременно и таймер и защита.
ОУ, чуть обвеса, полевик, кренка.



китаец во мне придумал как обойтись двумя деталями, не считая кнопку, сижу вот думаю какая железяка справится в одиночку.



[kisslotnik]

минус на контакте 2 силовой или управляющий? плюс на контакте 1 силовой или управляющий?
есть мнение, что за 15 секунд работы доводчика люка двигатель может дать дуба.

минус силовой, плюс управляющий это + бортовой сети автомобиля но он очень короткий этот импульс( пол сикунды ато и меньше) моторчик не гавкнеться яж писал в первом посте что при закрытии люка пропадает + двигатель обесточиваеться, там не так как в стеклах,там уже все продуманно!

Так чего тогда сюда пишешь?
Пойди на базар купи реле времени за 100 грн и не еби мозг.

другова ответа от вас лично и не ожидал!((((



[roker]

Для тебя 100 грн это дорого?
Мне кажется это дешевле - съездить-купить-поставить, чем несколько дней флудить на форуме в ожидании когда кто-то придумает, разжует, в рот положит, а потом еще сделает за 3 копейки.



[kisslotnik]

на данный момент дорого! 2 ребенка второй тока 3 дня на свет как появился, где все деньги думаю не стоит обьяснять, ну а вобще как вариант возможен, я просто незнаю как это реле работает и какоеоно подскажите как называеться как подключить и так далее, позже куплю, хотя думаю можно чтото и на 555 придумать несложное + обычная релешка. но как незнаю

это реле времени от импульса разве будет работать?



[Shtraus]

Всем доброго времени суток. Помогите создать, придумать схемку , чтоб при подаче импульса (неважно + или -) на контакт №1, на контакте № 2 появлялась земля(-) секунд на 10-15 не более.Рисунок прилагается, для разЬяснений могу добавить, хочу сделать дотяжку люка в машине,выключение по шуму двигателя не надо там питание отключается как люк закрываеться так что максимум 15 секунд за это время он точно успеет закрыться.... очень прошу!помогите подскажите!!!

микросхемка 555



[kisslotnik]

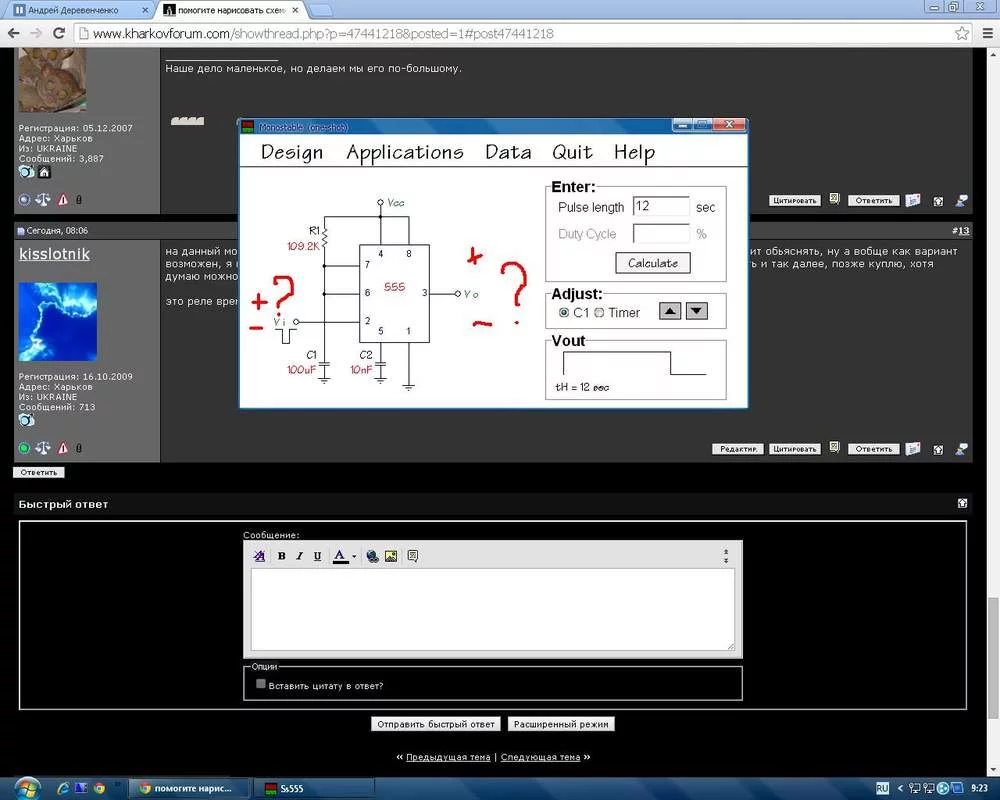

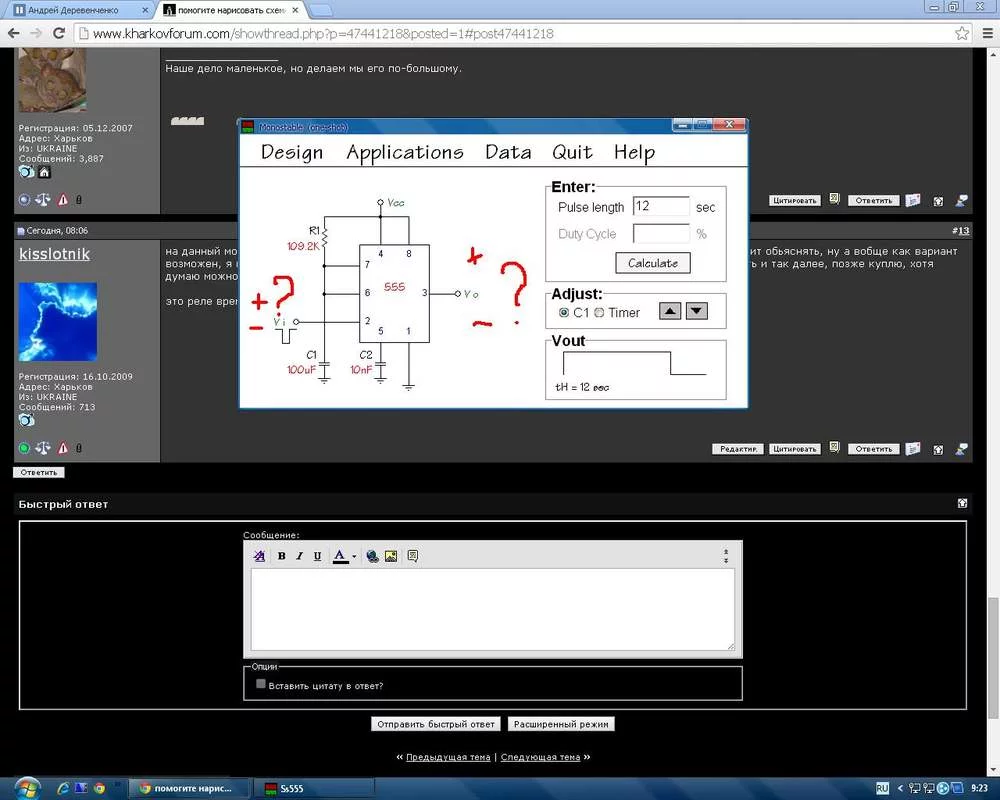

вот что смог сделать но есть непонятки на выходе 555 получаеться - или + ЕГО МОЖНОИСПОЛЬЗОВАТЬ КАК СИЛОВОЙ? и на входе импульс + или - ?



[roker]

Так и называется - реле времени. Клепает какая то подвальная контора - явная кустарщина, но для твоих задач пойдет. Для подключения и программирования есть инструкция в комплекте.
Оно, хз конечно, но при наличии трех детей я вряд ли бы нашел время заниматься подобной ерундой. ИМХО

ЕГО МОЖНОИСПОЛЬЗОВАТЬ КАК СИЛОВОЙ?

конечно нет. Допиливаешь полевик на нужный ток и радуешься жизни.



[kisslotnik]

двух!)) та ну че...время свободное есть хотя и детям я его достаточно уделяю...



[roker]

и на входе импульс + или - ?

на выходе 555 получаеться - или +

У тебя на рисунке в 555-дизайнере все нарисовано. Какой импульс на входе и какой на выходе.



[kisslotnik]

конечно нет. Допиливаешь полевик на нужный ток и радуешься жизни.

*** как все сложно пипец......
а можите допилить пожалуста?

вы про вуту вот закарлючку если она вниззначит минус если вверх значит плюс?

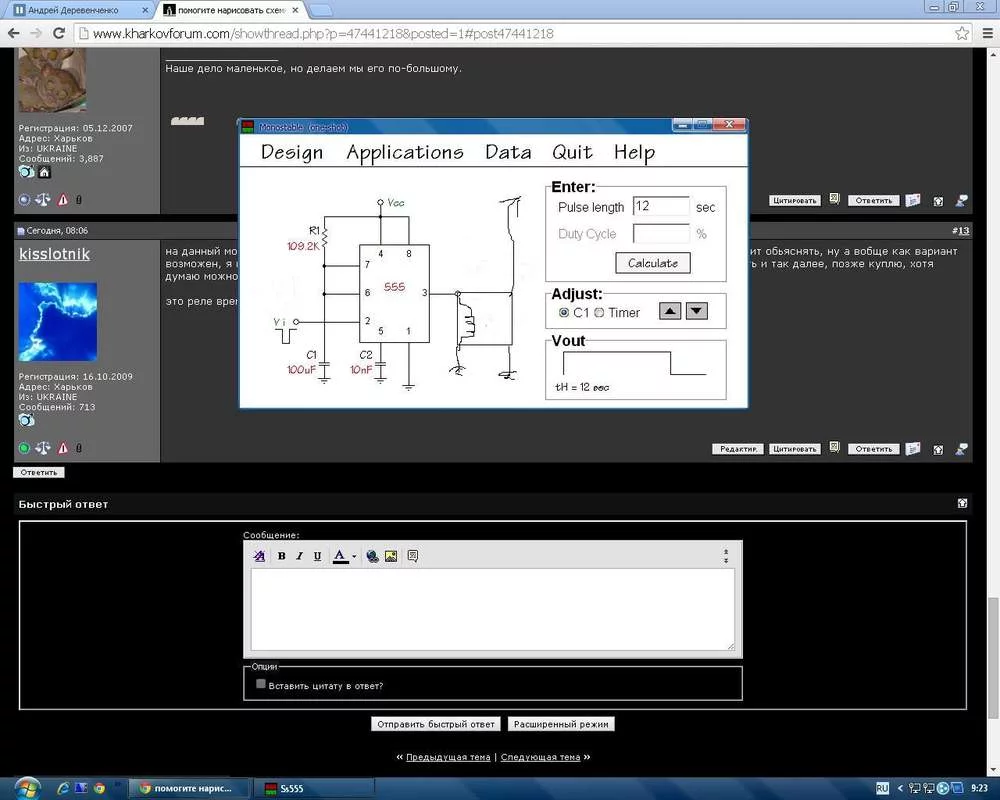

а вместо транзистора можно использнуть релешку маленькую на 12 вольт? выход подключу к катушке и таким образом у меня будет появляться минус да????

вот так вот правильно?а и еще конденсаторы оба не полярные ! керамические да?



[roker]

Можно и реле поставить, если ток катушки не превышает 200мА. Выходной сигнал нарисован в секции под названием Vout. Там написано что время удержания сигнала в лог. единице 12 секунд (tH = 12 sec).
10 nF - керамика или пленка
100uF - электролит разумеется

Не забываем параллельно катушке реле ставить обратный диод.
