помогите советом

1,есть вот такой транс,какой ему нужен диодный мост,ёмкостя
2,можно ли сделать из него двуполярное (без искуственной земли)
3,как?
4,со схемами дружу не один усилок спаял ,плат немало вытравил,но с двуполярным питанием не сталкивался



[roker]

Ну мы по фотографии не лечим. Загугли маркировку транса. Он унифицированый и данные по нему должны быть.
Все что тебе нужно это обмотка с отводом от середины. или две одинаковые обмотки (конец одной соединишь с началом другой) и все. Средняя точка есть земля, к крайним подключаешь диодный мост и получаешь на выходи свои два плеча по N вольт относительно земли. Конденсаторы фильтра само собой свои на каждое плечо.



[ax_hidden]

В аттаче справочник, там есть этот транс.
Конкретную модификацию нужно вызвонить мультиметром.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Как-то так, наверное. Только я забыл, во сколько раз напряжение повышается на кондерах, в 1.2 или в 1.4 раза
По обмоткам получается два плеча по (28+6). В первом варианте кондер на напряжение 100 В, не меньше. Во втором 63 В хватит.



[roker]

В корень из двух раз. На 100 вольт пусть берет, с запасом. У меня ночью напруга в сети до 250 иногда вырастает. Мало ли.



[ur4lvn]

хидн,в первой схеме надо расщепить выходную емкость пополам,их среднюю точку посадить наземлю,тогда будет гут.



[RUH]

хидн,в первой схеме надо расщепить выходную емкость пополам,их среднюю точку посадить наземлю,тогда будет гут.

Ненадо ничего расщеплять.
В первой схеме просто нужно вместо одной емкости, поставить две, средней точкой будет земля. Одна емкость + на +, и - на землю, вторая + на землю и минус на второй вывод. Двуполярное питание жЫж подразумевается..
ЗЫ и конденсаторы Вольтажем поменьше будутЬ..



[ax_hidden]

хидн,в первой схеме надо расщепить выходную емкость пополам,их среднюю точку посадить наземлю,тогда будет гут.

Да, но кажется мне, что и такая схема есть. Просто я не могу уловить, в чем подвох.

Кроме как снизить напряжение кондера, в чем преимущество? Пульсации из плеча в плечо будут меньше проникать?
Получается так. Когда емкость общая, она питает оба плеча. Тогда уже и второй мост логично поставить, и получить схему №2.



[ur4lvn]

Ненадо ничего расщеплять.
В первой схеме просто нужно вместо одной емкости, поставить две, средней точкой будет земля. Одна емкость + на +, и - на землю, вторая + на землю и минус на второй вывод. Двуполярное питание жЫж подразумевается..
ЗЫ и конденсаторы Вольтажем поменьше будутЬ..

Ну,а чукча(тобишь я) о чем пел?



Тайга пора,олешка плохой...



[RUH]

Да, но кажется мне, что и такая схема есть. Просто я не могу уловить, в чем подвох.

Кроме как снизить напряжение кондера, в чем преимущество? Пульсации из плеча в плечо будут меньше проникать?
Получается так. Когда емкость общая, она питает оба плеча. Тогда уже и второй мост логично поставить, и получить схему №2.

Ну,а чукча(тобишь я) о чем пел?



Тайга пора,олешка гинет...

Поем трио!



[ur4lvn]

Да, но кажется мне, что и такая схема есть. Просто я не могу уловить, в чем подвох.

Хидн,никакого подвоха,схема стара, как мы с тобой...
Работает,зараза,и есть не просит...



[RUH]

Хидн,никакого подвоха,схема *STAR*, как мы с тобой...
Работает,зараза,и есть не просит...



[Ass&Ko]

всем спасибо!

если брать уже к\готовый мост,на 12 ампер хватит?и как его подключить?тамже вход АС и выход + , -



[roker]

Пилять, я же написал верху. Мост включаешь на плечи обмоток, середина будет землей. 12 ампер хватит.

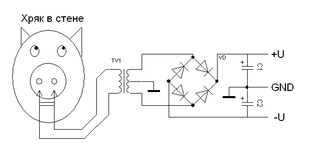

Вот как то так:
