помогите с ремонтом ИБП

[grajvik]

помогите с ремонтом ИБП

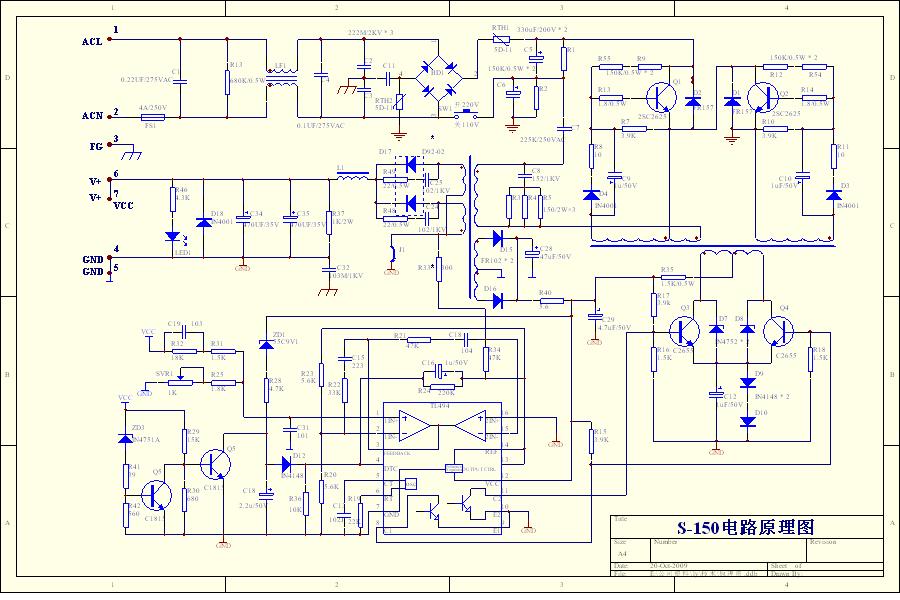

добрый день! ИБП Chengda 12V 10A полный аналог менвела s-150 +/- китайские переделки при копировании

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

работал спокойненько,
пока в один день не пришел домой, а он пыхтит как при КЗ
внешне все цело. начал мерять, копать...
докапался до выпрмительного диода stps40h100c, который (которые) звонятся не только от анода к катоду но и наоборот
погуглил :
Диод Шоттки 40A , 100V (2 X 20A) (STPS40H100C orig) (сдвоенный общий катод ) TO247-3
вопрос: могла ли сборка полететь от нагрева (нагрузка в момент моего отсутсвия была не более 5-8 Вт)
какой диод посоветуете поставить? в космодроме stps40h100c не значится, не париться и ставить обычные мощные выпрямительные диоды?
или поставить STPS40L40CT Выпрямительный диод - [TO-220-3]: Тип: Шоттки: Схема: 2ОК: Uобр: 40 В: Uпрям: 490 мВ: Iпрям: 20 А



[cheeks]

выпаять аналогичную сборку из компового ненужного БП?
собсно, этот БП по схемотехнике- ну очень на комповый похож

по причине - кетайское оно такое. был эпизод, когда при сборке прибора покрашенная порошковой краской стенка внутри корпуса касалась радиатора первичной цепи под сетевым напряжением. оно работало-работало, потом бабах! КЗ, сетевой выпрямитель гудбай. и так в 4х одинаковых приборах...



[grajvik]

да оно такое, но сборка по качеству похожа на менвел, я в шоке был когда купил этот бп за пол-цены аналогичного mw s-150

АТХ не покатить, там слабые ДШ

проблема решена, мне объяснили зачем там сборка именно Шоттки и диоды каких параметров надо искать
решено заменить на 40а 100В с падением 750мв
правда стоит зараза 16грн

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[cheeks]

Шоттки

с падением 750мв

а не много ли?



[grajvik]

а не много ли?

есть аналогичные параметры с падением 450-500мв но его цена куда выше и в Харькове нет
40а 100в смотрел - все от 0,7 до 0,95В



[cheeks]

вона как. ясно)
