Помогите построить схему.

[MAPODEP]

Помогите построить схему.

Помогите построить схему устройства, который будет срабатывать от датчика вибрации. Когда датчик вибрации в движении, то сигнал похож на 01101010100101010101 (или что то подобное) а мне нужно сделать что бы светодиод проэктируемого устройства в движении моргал с интервалом в 2 секунды, а в спокойном состоянии моргал с интервалом 1 секунда. Чем меньше схема, тем лучше.



[CepDILLETO]

Для сих целей наиболее подходит - Arduino.



[Гість 99530]

1 микроконтроллер и 1 датчик. В зависимости от питания - может ещё стабилизатор.
Поскольку наименование датчика

Когда датчик вибрации в движении, то сигнал похож на 01101010100101010101 (или что то подобное)

То схема будет

|-какой-|  |----------------|    светодиод
|то    |   |какой-то   |------------|>|-
|датчик |-|микроконтроллер|
|______|  |______________|



[MAPODEP]

1 микроконтроллер и 1 датчик. В зависимости от питания - может ещё стабилизатор.
Поскольку наименование датчика

То схема будет

|-какой-|  |----------------|    светодиод
|то    |   |какой-то   |------------|>|-
|датчик |-|микроконтроллер|
|______|  |______________|

датчик SW-420



[Me1]

Вы чо, сдвоенный 555тайммер, с принудительным инвертным пуском.
Я так не помню какая из модификаций проходит под условия, но они есть, я похожее делал, но очень давно.

Можно, таймер и флипом делить если надо, типа такого

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

.
Можно тупо на логике, просто вход фильтром подпереть в середине схемы.
Сотни их.



[Гість 99530]

Вы чо, сдвоенный 555тайммер, с принудительным инвертным пуском.
Я так не помню какая из модификаций проходит под условия, но они есть, я похожее делал, но очень давно.

Можно, таймер и флипом делить если надо, типа такого

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

.
Можно тупо на логике, просто вход фильтром подпереть в середине схемы.
Сотни их.

Реально больше схема будет, чем на аттини 45, которой даже обвязки не надо для этого применения, и которая есть на базаре



[Me1]

Ну коль определились с контроллером, можно и за жизнь

Если точная частота не принципиальна, то можно собрать конденсатор или резистор к 555 из двух элементов, один из которых будет заходить через датчик, дёшево и карасыво.

Вообще варианты включить чтонибудь нестандартно это интересно, например:

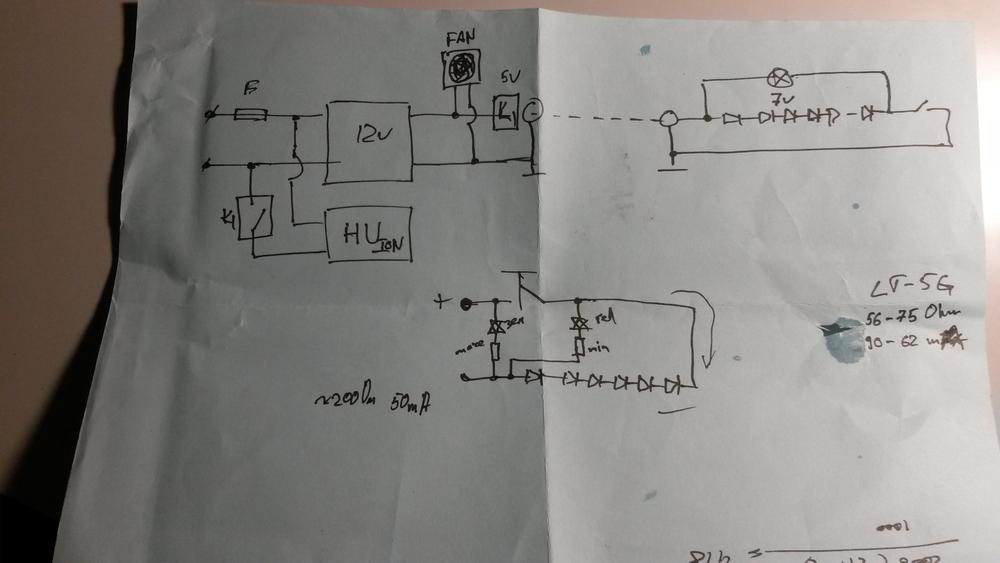

Схема стоящая особняком, это выносной пульт на двух проводах, который делает две индикации состояния и управляет реле. Никаких контроллеров, тупо и надёжно, ломаться нечему.



[_pasha]

Чем меньше схема, тем лучше.

pic10f***



[Me1]

pic10f***

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[roker]

Tiny10



[Гість 99530]

ТС, ты определился какой контроллер тебе ближе по душе?



[ssevaa]

ТС, ты определился какой контроллер тебе ближе по душе?

MAPODEP
Регистрация: 12.10.2018
Из: Ukraine
Сообщений: 2
Последняя активность: 12.10.2018 16:52

как это теперь часто бывает - зарегался, кинул тему и пропал...а в теме все распинаются неделю, советы дают, дискуссии ведут...



[CepDILLETO]

MAPODEP
Регистрация: 12.10.2018
Из: Ukraine
Сообщений: 2
Последняя активность: 12.10.2018 16:52

как это теперь часто бывает - зарегался, кинул тему и пропал...а в теме все распинаются неделю, советы дают, дискуссии ведут...

Ученик или студент...
Что с них возьмешь!



[tifo]

Ученик или студент...
Что с них возьмешь!

Для цього є одне слово - школота
