помогите подключить двигатель. Обновлено!

[RM]

помогите подключить двигатель. Обновлено!

Доброго дня. Есть двигатель от старой стиралки. Есть фото выводов. Подскажите как его запустить.



[BISMARK-1941]

Этого мало, надо все выводы из двигателя общим планом, тогда понятнее будет.



[Гість 103546]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Если реле целое и двиг тоже, то один свободный провод от движка и одна свободная клема от реле в розетку. ФСЁ.



[RM]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Если реле целое и двиг тоже, то один свободный провод от движка и одна свободная клема от реле в розетку. ФСЁ.

та вот как раз так и пробовал подключать но что-то не пошло (это было давно). Помню что запах паленого начал появляться, так издалека... ходя двиг снял с рабочей стиралки. Попробую еще раз напрямую



[Гість 103546]

Там одна пусковая обмотка в движке другая рабочая. Пусковая включается при пуске и потом должна отключиться, если реле её не отключит, то она нагреется и задымит.



[samim]

На реле стрелка верх ,вертикальное положение всегда.



[RM]

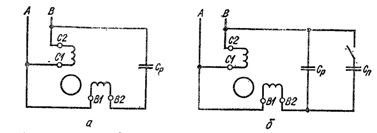

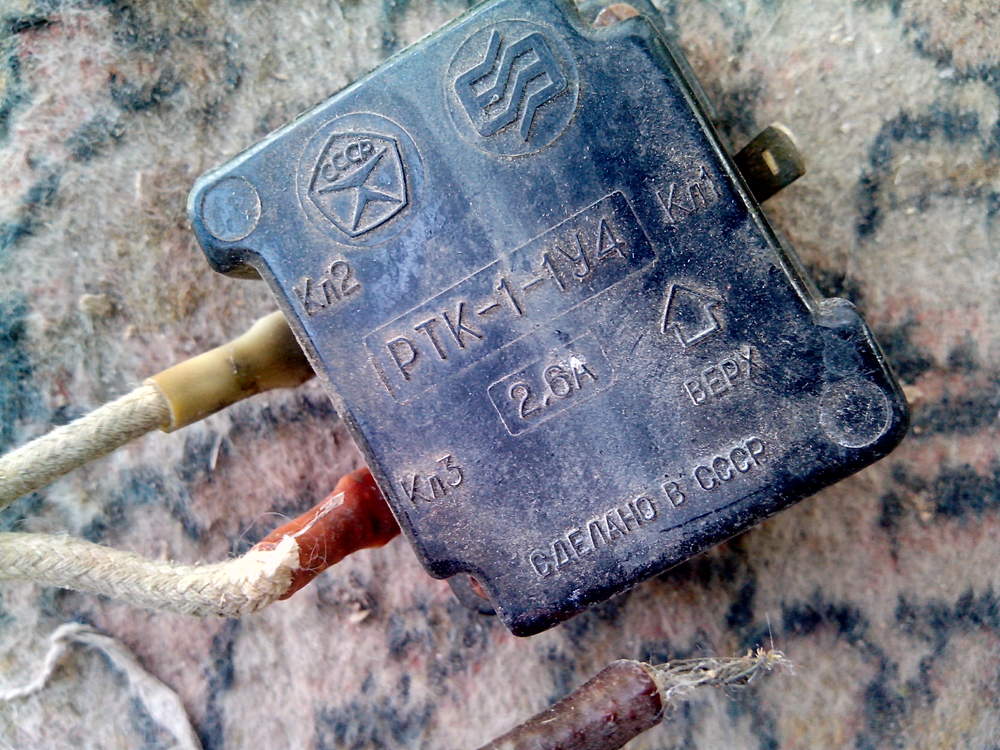

дело сдвинулось с мертвой точки. См рисунок а). Нашел РО (рабочую обмотку) -1й и 2й выводы (красный С2 и коричневый С1) и ПО (пусковую обмотку В2) -3й вывод (белый). Сопротивление между С2-С1 - 11,7 Ом и С2-В2 - 28,1 Ом соответственно. Т.к провода из двигателя 3шт то скорее всего это схема с постоянно включенным конденесатором. как на рисунке а. Теперь не могу понять правильно ли я подключаю тепловое реле РТК-1-1У4. У него 3 контакта. Кл1, Кл2, Кл3. На Кл3 подается сеть РО.С1 , на Кл2 - ПО.В2, на Кл1 - сеть РО.С2.
Вопрос в каком месте всунуть кондер? Насколько я понял достаточно 4 -6,8МкФ 600В



[Aleks077]

В этих движках конденсатор не подключается, если включите на пусковую постоянно то она сгорит.
Судя по фото движок к реле подключён правильно. Вывод с коричневым концом должен быть общий. Красный - рабочий. Белый - пусковой.
Между коричневым и красным должно быть в пределах 10-15ом - рабочая. Между коричневым и белым в пределах 25-35ом пусковая. Между красним и белым должно быть ОБЯЗАТЕЛЬНО сопротивление пусковая+рабочая которое Вы намеряете! И движок не должен звониться на корпус.
На реле К1 это сеть 220в. К2 - пусковая. К3 - рабочая. Реле во время работы должно быть закреплено строго СТРЕЛКОЙ ВВЕРХ!!! Не боком и не вниз, иначе сгорит пусковая. Реле кратковременно включает пусковую и после запуска её отключает. Пусковая постоянно не включена, только при пуске, иначе сгорит. Провод с коричневым концом и провод от К1 реле включаете в сеть, движок должен запуститься и работать.
Вопросы на us5log цуцык маил точка ру.
С ув. Александр



[zla9 siska]

также учтите что данный движок предназначен для работы в повторно-кратковременном режиме....если будет маслать постоянно более 10-15 минут, чревато перегревом....

все это справедливо для номиналньой нагрузки, если будет недогруджен. то можно и в постоянном режиме использовать его



[Хробак Злої Брехні]

если будет недогруджен. то можно и в постоянном режиме использовать

Подібний, тільки з конденсаторним пуском, всобачили на вентилятор в стародавній термопластавтомат. 24/7, 5 років, політ нормальний )))



[RM]

спасибо за помощь, так с кондером или без? Хочу задействовать его в качестве точила. Работа в кратковременном режиме 5-10 минут



[Хробак Злої Брехні]

Без.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

-- щось таке. Тільки розташування виводів реле бажано звірити...

І здалось би чимось прикрити, щоб абразив в обмотку не сипався...



[RM]

Без.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

-- щось таке. Тільки розташування виводів реле бажано звірити...

спасибо огромное. Все заработало. Спасибо за совет закрыть его от абразива, чтото самому в голову не пришло такое... Осталось малое - найти камень и способ его закрепить на шкиве



[Хробак Злої Брехні]

спасибо огромное

Нема за що, я просто погуглив марку двигуна )))



[RM]

та я тоже довольно долго гуглил, но єта картинка мне не попадалась



[Хробак Злої Брехні]

Певно, ми різними Гуглями користуємось...



[Aleks077]

Камень на шкиве закрепить не получится, без токарных работ не обойтись. Нужно точить насадку на вал двигателя с гайкой для крепления камня. Иначе можно получить камнем в лоб!
С ув. Александр



[старый хрыч]

данный движок предназначен для работы в повторно-кратковременном режиме....если будет маслать постоянно более 10-15 минут, чревато перегревом....

И как это стиральная машина будет работать в повторно-кратковременном режиме? То есть 5 секунд постирала, пом минутку подумала о делах своих скорбных, и опять 5 секунд стирает?
