Помогите - перестал работать насос

[Vladislove88]

Помогите - перестал работать насос

Приехал сегодня вечером на дачу.
Как обычно, включил электричество, но насосная станция осталась безжизненной
Насос в колодце, пробовал подключать в другие розетки.
Результат - ноль.

Спустя полчаса консультаций по телефону решился вырезать "катушку" (ХЗ, как она правильно называется).

Подскажите, друзья, как можно проверить, в чем проблема: в насосе или в электронике.
Какие провода скручивать?

На фото 1 провода с вырезанной "катушкой". Слева - провода от насоса, справа - провода от фигни на трубе.

Какие скрутить, чтобы проверить, работает ли сам насос?

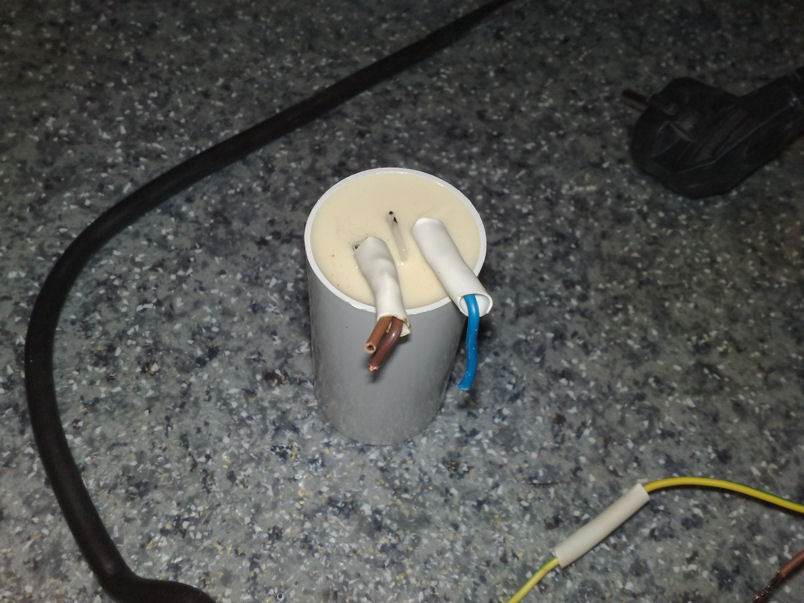

На фото 2 - сама "катушка":

На фото 3 - фигня на трубе:

Что делать? С чего начинать? Плохо без воды


Судя по крышке коробки, в которой был этот цилиндр, насос - Водолей БЦПЭ-0,5-40 У*



[Serg_w]

”Катушка”-это конденсатор,без которого насос не начнет вращаться.Пока не забыли на какие провода,присоедините его на место.

Есть в наличии тестер?



[Vladislove88]

Тестера в наличии нет. Но завтра на работе будет. Что проверять?

Кусочки проводов на конденсаторе остались, обратно присоединить смогу.
Как бы выявить причины поломки? Насос вынимать из колодца очень проблематично...



[Serg_w]

Его и не нужно пока вынимать.
Нужно прозвонить обмотки насоса.
А лампочка с патроном имеется?Просто завтра мне некогда будет.



[worlon]

может заглючила автоматика и дело еще не доходит до конденсатора?



[Serg_w]

да его из колодца и при работающем насосе не слышно

если найдется лампочка,можно напругу и проверить

лампочку цепляем на синий и коричневый провода на фото1 справа и втыкаем станцию в розетку



[Vladislove88]

да его из колодца и при работающем насосе не слышно

если найдется лампочка,можно напругу и проверить

лампочку цепляем на синий и коричневый провода на фото1 справа и втыкаем станцию в розетку

Спасибо огромное!
Это покажет, работает ли автоматика, верно?



[Serg_w]

ну да
А на манометре стрелка на ноле?



[Vladislove88]

ну да
А на манометре стрелка на ноле?

Да, я перед отъездом давление спускаю на всякий пожарный
Раньше приезжал, рубильник включал. Три секунды - давление на 2-2,5 атм.

Сегодня включил и ничего...



[Serg_w]

ну что,нашлась какая нибудь настольная лампа?



[Vladislove88]

ну что,нашлась какая нибудь настольная лампа?

Serg_w, я сейчас не там... Смогу проверить только завтра.

Если лампа не загорится - проблема в автоматике.
А если загорится?

Может есть способ проверить конденсатор?



[Serg_w]

конденсатор пропускает переменный ток
При включении последовательно(гирляндой) его и лампочки,лампа должна светиться.Но это определит только то,что конденсатор не пересох.Но он еще мог пробиться.В общем нужен тестер.

вот схема

здесь правда два конденсатора

В общем,будете с тестером на месте-пишите,может буду на связи.



[Vladislove88]

Взял на работу конденсатор...
Други, подскажите, как проверить его на работоспособность?



[stihl]

если нужен новый насос(насосная станция) приходите !



[Serg_w]

какой емкости?

конденсатор)



[Vladislove88]

если нужен новый насос(насосная станция) приходите !

Ну спасибо

какой емкости?

ХЗ, отдал на проверку нашим электрикам



[прохожий 1]

Взял на работу конденсатор...
Други, подскажите, как проверить его на работоспособность?

Померять емкость, если есть чем.



[Vladislove88]

насос без кондера не запустится, т.к. он и есть пусковой. хай электрики проверят емкость его и сравнят с надписью на корпусе. бывает, что теряет. еще бывает КЗ конденсатора... и обрыв.

Проверили - рабочий...



[Serg_w]

следующий шаг - проверка напряжения на выходе с реле давления (синий и коричневый провода на фото1 справа)



[лепшик]

заинтриговало, ждем развития событий
