Помогите найти схему БП НР5100

[Jonhson]

Помогите найти схему БП НР5100

Субж.. стрельнул БП принтера... Схему в инете найти не смог. Может, искал не правильно, конечно ;-(
В общем, ХЕЛП!



[cheeks]

посмотри название микросхемы, найди на нее даташит. там будет схема. остальное - несущественные вариации. как правило, летит силовой ключ, сама микрушка и бывает еще куча резисторов - вроде целый на вид, а "сопроивление бесполезно".



[Jonhson]

посмотри название микросхемы,

Там рассыпуха по деталям... Отдельная плата - AC блок питания, отдельная DC.. Микросхем не видно, куча транзисторов, в т.ч. и полевиков силовых...
В общем, хотелось бы, таки, схему...
Кстати, а пользуясь случаем, деталь с маркировкой NR1. Выглядит как серая капля с 2 выводами, сверу точка черная.. Чаво это быть может?



[cheeks]

сфоткал бы. а микросхема может вдруг обнаружиться на обратной стороне платы...



[ur4lvn]

Кстати, а пользуясь случаем, деталь с маркировкой NR1. Выглядит как серая капля с 2 выводами, сверу точка черная.. Чаво это быть может?

Как бы не резистор с отрицательным ТКС.



[Jonhson]

Да сфоткаю.. ;( Там просто, как обычно, блок питания в перемешку с кучей логики... На плате стоят силовые контакторы, а рядом- фотопара датчиков бумаги.. Я глубоко еще не копал, но там же, кажись и настройка полей бумаги переменником ;-(
Отдал на работе ковырять человеку.. Пара битых транзисторов (маленький и силовой полевик), пара сгоревших резисторов, пробитый стабилитрон - это то, что уже накопали.. ;-( Методом тыка проверять?! Собственно, уперлись в то, что пока попробуем это сменить, а там спецам отдадим... Мне просто принтер нужен был СЕГОДНЯ! ;-((((
Сцуко, документы отдавать в понедельник, а он после первой же загрузки накрылся... ;-(( Закон подлости, зараза...
В общем, теперь уже спешить некуда.....
Вот стало интересно, а в сервисном центре, в принципе, нарыть схему реально?! Бо есть подозрения, что могут не выпускать эти платы в ЗиП.. ;( А без схемы чинить - неблагодарное дело, имхо..
Кстати, пара микросхем там таки есть..



[sergeyev792]

посмотри название микросхемы, найди на нее даташит. там будет схема. остальное - несущественные вариации.

будет время - сфоткаю сервисные доки на два разных авторусилителя с несущуственными вариациями на тему рассуждений о многовекторности матрицы возможных состояний



[cheeks]

А без схемы чинить - неблагодарное дело, имхо..

хаха. 3 раза. как правило, все, что тянут в ремонт - оно и есть без схем))) и как-то чиним..

будет время - сфоткаю сервисные доки на два разных авторусилителя с несущуственными вариациями на тему рассуждений о многовекторности матрицы возможных состояний

будет весьма интересно посмотреть.



[AlphaN100]

аська в профиле, или личка, пиши может удастся ваш бп поднять.



[Jonhson]

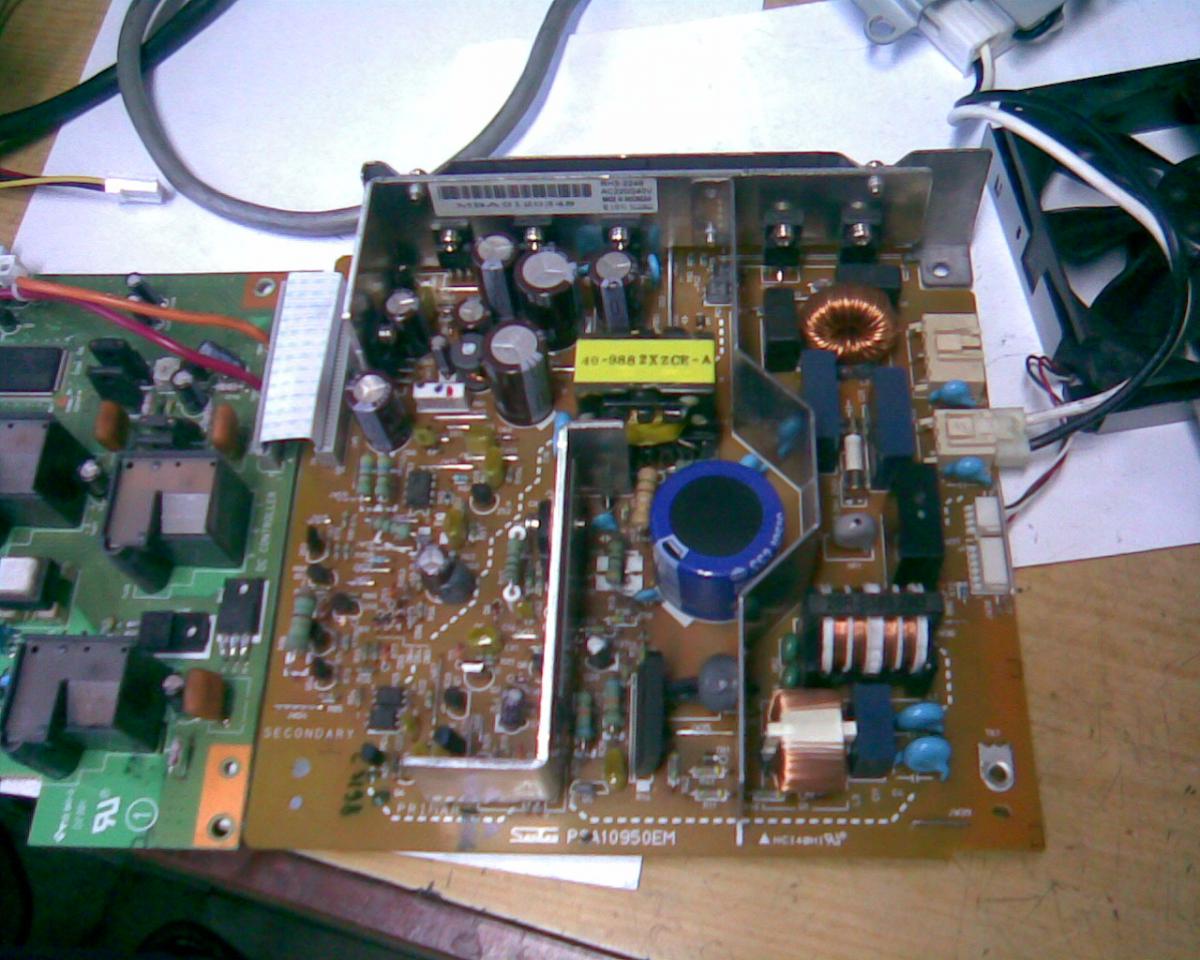

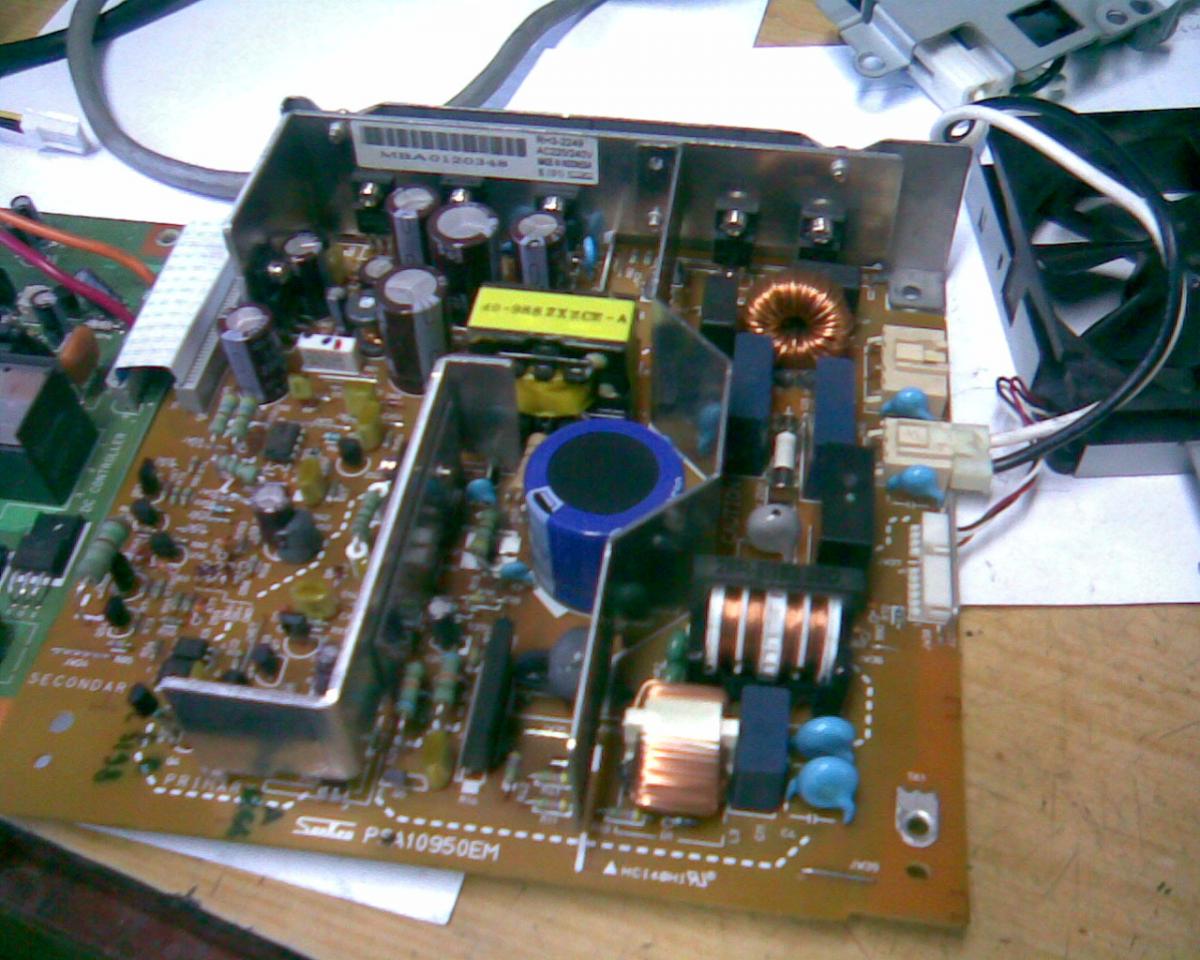

Выглядит это чудо вот так:



[cheeks]

нечто, похожее на мощный тразистор посреди платы на S-образном радиаторе случаем не пятиногое?



[sergeyev792]

будет весьма интересно посмотреть.

никак не могу найти...

зато нашел кучу ксерокопий схем на блоки от ЗРК "Бук"



[cheeks]

хм. это не ко мне, это в аль-каеду продать надо))))



[sergeyev792]

там грифы сняты ещё в 80-х годах... а в той схеме, что я говорю сам черт ногу сломит...



[Jonhson]

нечто, похожее на мощный тразистор посреди платы на S-образном радиаторе случаем не пятиногое?

Пятиногое чудо стоит в левом дальнем углу...



[AlphaN100]

такой БП не чинил, но могу предположить, что ремонт будет стоит не 5 грв..
( бп не стандартный и тд)

p.s. хотите - отдавайте на диагностику.

p.s.s. пару раз было - что починив плату бп, проблема с мфу\ принтером не решилось
подгорела еще за одно и основная плата управления...
