Подскажите принцип работы этого аппарата и что это за аппарат?

[RaaV]

Подскажите принцип работы этого аппарата и что это за аппарат?

Чего-то мою тему про этот аппарат преждевременно закрыли, поэтому создам копию.

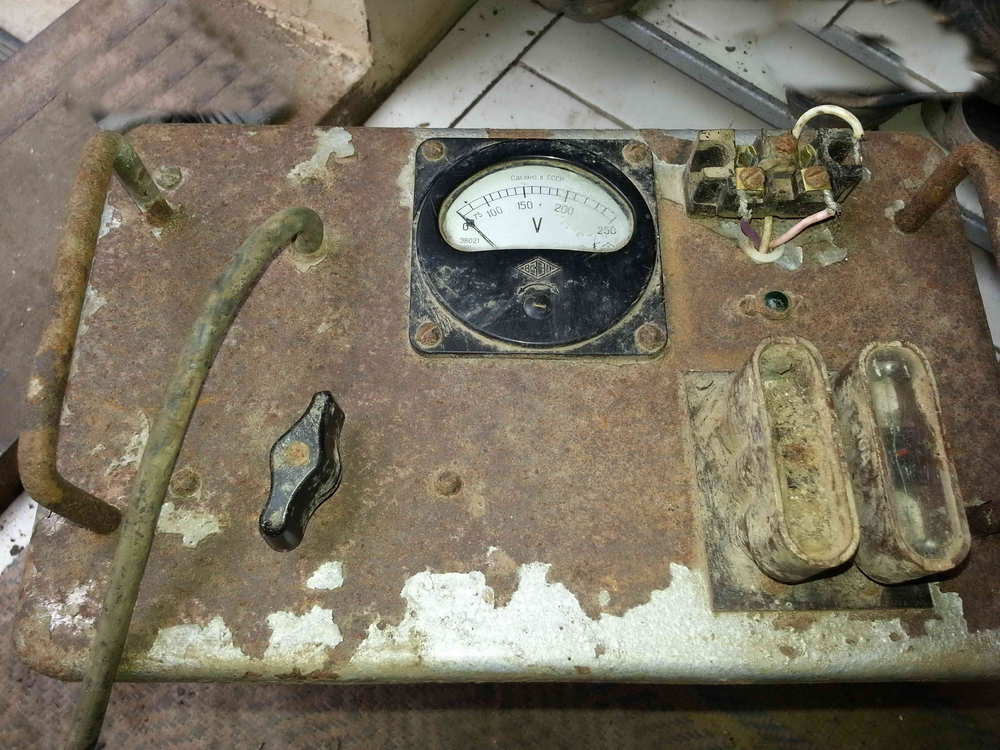

Подскажите, пожалуйста, по фото что за аппарат. Использовался как стабилизатор на даче для вибрационного насоса в скважине. Не буду утверждать что он что-то стабилизировал, но он на выходе выдавал 260 В, когда на входе было 200 В (это я мерял, когда он ещё работал). А в эти выходные аппарат перегрелся от работы, стоя на солнце и помер. Помогите определить как это чудо называется?

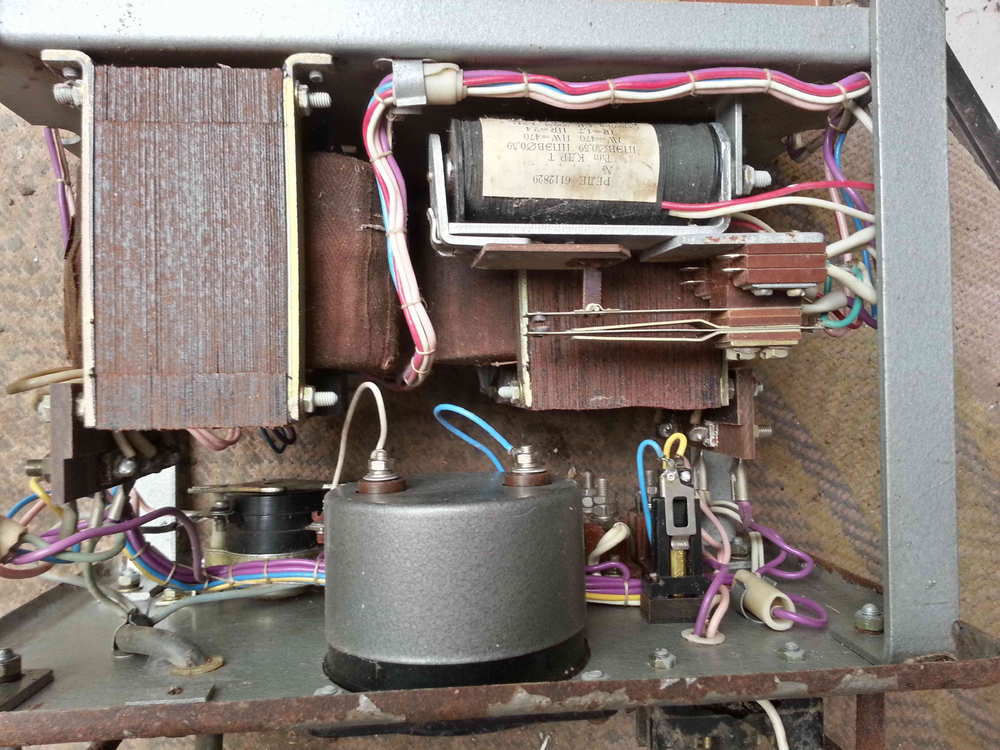

Разобрал и

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

. Видимых повреждений на компонентах нет, лента на обмотках дросселей не сгоревшая. Половина конденсаторов немного подвздутые, но сопротивление больше 20 МОм и тестер показывает ёмкости в пределах 3,6 - 4 мкФ. Только у одного сопротивление около 1 МОм и ёмкость не меряется.
Подскажите прицип работы этого аппарата и что это такое?



[Me1]

Если ванговать, то здоровая железяка это понижающий трансформатор с соединёнными обмотками одной стороны, получается повышающий автотрансформатор. Остальное входной и выходной фильтры.
Реле, вероятно - защита или переключение обмоток. Мосты как датчик.
Может да, может нет, прибор то у вас.



[Хробак Злої Брехні]

Наскільки пригадую, в попередній інкарнації теми була пропозиція розшити джгути і змалювати схему. Так що, скан схеми не атачиться???



[Dr.KoT]

Наскільки пригадую, в попередній інкарнації теми була пропозиція розшити джгути і змалювати схему.

Тыцяй на подчеркнутом в СП:

Разобрал и зарисовал схему.

Откажись от регистрации.
Самое главное вот:



[Хробак Злої Брехні]

Мосты как датчик

Нема там мостів, є вроді як випрямляч з середньою точкою. КД205 -- це просто 2 не зв'язаних між собою діоди, зовні вони запаралелені.

Тыцяй на подчеркнутом в СП

Дяк. Тицьнув, вникаю.



Вник. При наявності навантаження релюха замикає коливний контур і ящик стає ферорезонансним стабілізатором. Про що нам сигналізує лампочка.



[RaaV]

Можно ли менять вздутые МБГЧ-1 4 мкФ 500 В с размером банки 110*65*30 мм на конденсаторы К73-17 по 1 мкФ включив их в параллель?



[Dr.KoT]

Вник. При наявності навантаження релюха замикає коливний контур і ящик стає ферорезонансним стабілізатором. Про що нам сигналізує лампочка.

имхо тут все сложнее. не показано, какие обмотки на каких сердечниках, а их два (?).



[amist]

Можно ли менять вздутые МБГЧ-1 4 мкФ 500 В с размером банки 110*65*30 мм на конденсаторы К73-17 по 1 мкФ включив их в параллель?

Реле надо проверить: две обмотки с одинаковым количеством витков, а сопротивление обмоток разное



[Dr.KoT]

Реле надо проверить: две обмотки с одинаковым количеством витков, а сопротивление обмоток разное

Одна поверх другой. Другой диаметр намотки.



[amist]

Одна поверх другой. Другой диаметр намотки.

Вы забыли добавить слово "ЕСЛИ" - если одна обмотка намотана поверх другой. А могут мотаться сразу в два провода.

Да и сопротивление обмотки в единицы Ом, что-то маловато. Надо искать справочник.



[Dr.KoT]

Вы забыли добавить слово "ЕСЛИ" - если одна обмотка намотана поверх другой. А могут мотаться сразу в два провода.
Да и сопротивление обмотки в единицы Ом, что-то маловато. Надо искать справочник.

Ну да. Но сказать надо было что-то.
Не ясно, как L1-L3 магнитно связаны. А так шарада выходит. Вряд ли просто выключатель. Что-то пахнет импульсным регулированием.



[Хробак Злої Брехні]

Что-то пахнет импульсным регулированием.

Фазо-імпульсне регулювання контактами релюшки???

Та вони б до червоного нагрілися за десяток секунд, а далі -- неперервна дуга)))))))))))))))
Хай ТС скаже, що робить релюха під навантаженням і що міняється, якщо її надавити пальцем.



[Dr.KoT]

Фазо-імпульсне регулювання контактами релюшки???

Нет, конечно. Но и не "сигнализатор нагрузки".



[RaaV]

Реле это железнодорожное. Тоже не мог понять - как при одинаковом проводе и количестве витков, разное сопротивление обмоток - спасибо Dr.KoT подсказал. Сопротивление обмоток разные 1,7 и 2,4 Ом, но напряжения притягивания/отпускания одинаковые: 0,85...1,1 В / 0,5...0,8 В.

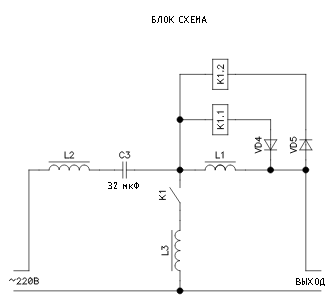

Схему электрическую как и советовали зарисовал, ссылка подчеркнутая в начале текста и

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Справочники по реле:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

По фото непонятно, расскажу на словах: трансформаторов в аппарате нет, только обычные дроссели, два больших и один поменьше (с ним в параллель диоды и обмотки реле). Дроссели магнитно никак не связаны. Насколько помню на рабочем аппарате реле не щелкало, ну может в момент включения, а так жило тихо и незаметно)



[Dr.KoT]

По фото непонятно, расскажу на словах: трансформаторов в аппарате нет, только обычные дроссели, два больших и один поменьше (с ним в параллель диоды и обмотки реле). Дроссели магнитно никак не связаны. Насколько помню на рабочем аппарате реле не щелкало, ну может в момент включения, а так жило тихо и незаметно)

Нет бы так сразу и написать. Иван Сусанин. Какие большие на принципиальной схеме?
Жди теперь, кто удостоит вниманием.



Версия. L1 используется как реактивное сопротивление-датчик тока. При низком напряжении сети реле К1 отключено и ток идет по L1 C2 C3 и через индуктивность насоса. Параметры такие, что возникает резонанс токов и насос продолжает работать.
При повышении напряжения срабатывает реле и включается L3, отбирая ток на себя.
То есть управляемый делитель напряжения на реактивных элементах и с резонансом.

ИМХО.



[Хробак Злої Брехні]

Ще раз повторюся: L2L3C3 -- банальний ферорезонансний стаб, L1VD4VD5K1 --відсікання холостого ходу. Крапка.



[Dr.KoT]

Ще раз повторюся: L2L3C3 -- банальний ферорезонансний стаб, L1VD4VD5K1 --відсікання холостого ходу. Крапка.

Згоден. Крапка.



[Хробак Злої Брехні]

Ну і ще нюанс -- фероРЕЗОНАНСНІ стабілізатори потребують налаштування контура в резонанс з мережею. Відповідно з врахуванням реактиву навантаження. Якщо воно було зроблене під насос, то з активним навантаженням може не витягувати напругу...



[RaaV]

Дроссели L2 и L3 большие, L1 маленький. На схеме это видно: L1 59 витков, L2 340 витков, L3 530 витков. Стабилизатор никак не заточен под насос, а просто от него был включен вибрационный насос чуть мощнее Малыша, качающий с глубины 40 метров, напряжение на нем после этого аппарата было 260 В и напорчик сильноватый давал. Не факт даже что это стабилизатор, так как на выходе было 260 В ... Я хочу узнать что это за аппарат и принцип его работы.
Все склоняются к тому, что это феррорезонансный стабилизатор... Спасибо за ответы



[Dr.KoT]

Дроссели L2 и L3 большие, L1 маленький

Это в пользу версии, которую привел Хробак Злої Брехні
Может, насос и рассчитан на 260 В?
Соблюдай ТБ.
