Подключение асинхронного электродвигателя

Скажите пожалуйста, как подключить асинхронный электродвигатель 220 в (таблички нет)
Из него выходят три провода, пробовал подключать через кнопку ПНВС (так подключал двигатель 220в, но там было 4 провода С1, С2, П1, П2), через конденсаторы.
Гудит и дергается, не может выбрать направление вращение
Спасибо



[sergeyev792]

так может он трёхфазный?



[cheeks]

скорее всего. и там внутри - звезда..



[АлинаАндрюша]

та вот подключал 30мфт как трехфазник
может конечно маловато



[Гість 103546]

Может фотка движка поможет пониманию, особенно там где клемник.



[sergeyev792]

как насчёт того, чтобы прозвонить обмотки?



[АлинаАндрюша]

та было бы чем их звонить...

сфоткаю, попробую подключить по больше конденсаторов



[sergeyev792]

по ком звонит колокол (с)



[Vasija]

Только хотел нечто подобное спросить!

Только в более узком смысле. Мне почему-то движок жальче.
(Может моё текущее настроение несколько асоциально?.. )



[Trimius]

Скажите пожалуйста, как подключить асинхронный электродвигатель 220 в (таблички нет)
Из него выходят три провода, пробовал подключать через кнопку ПНВС (так подключал двигатель 220в, но там было 4 провода С1, С2, П1, П2), через конденсаторы.
Гудит и дергается, не может выбрать направление вращение
Спасибо

Через фазосдвигающий конденсатор, одна штука нужна, а не 2 или 4. Там одна рабочая обмотка, а одна стартовая. Роторные холодильные компрессоры однофазные почти все с такими движками идут.



[АлинаАндрюша]

как конденсатор подлючить? как с 380 в на 220в?



[В.А.]

как конденсатор подлючить? как с 380 в на 220в?

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[АлинаАндрюша]

спасибо, читал

пробовал подключить через конденсаторы 50 мкфт. Раз крутит сразу (может 2-3 раза), в другой раз не раздуплится (гудит). Комбинацию проводов менял (результат такой же



[alekvik]

Вам же уже говорили, сделайте фото шильдика, иначе угробите двигатель



[АлинаАндрюша]

Если бы был шильдик, 99%, что я бы не спрашивал, а вбил бы в инете название и по схеме подключил

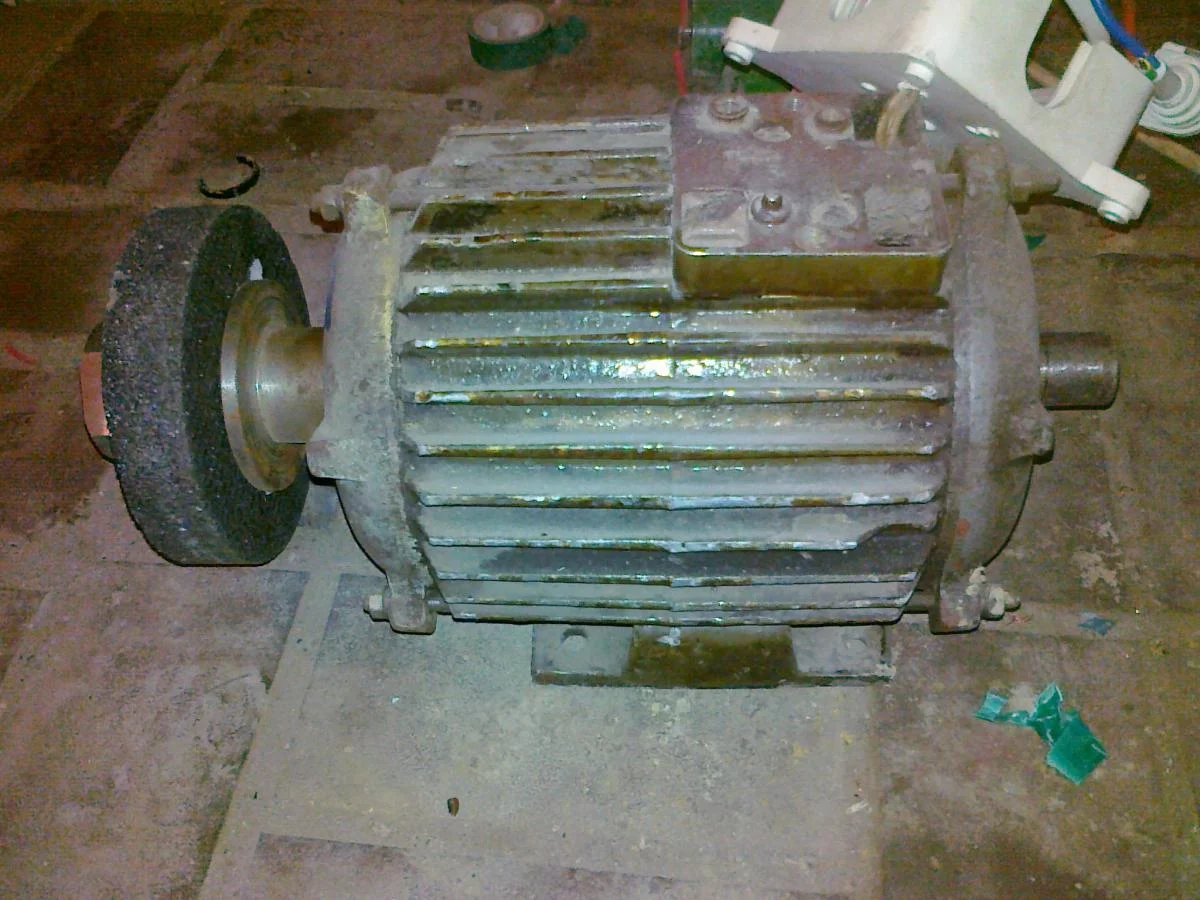

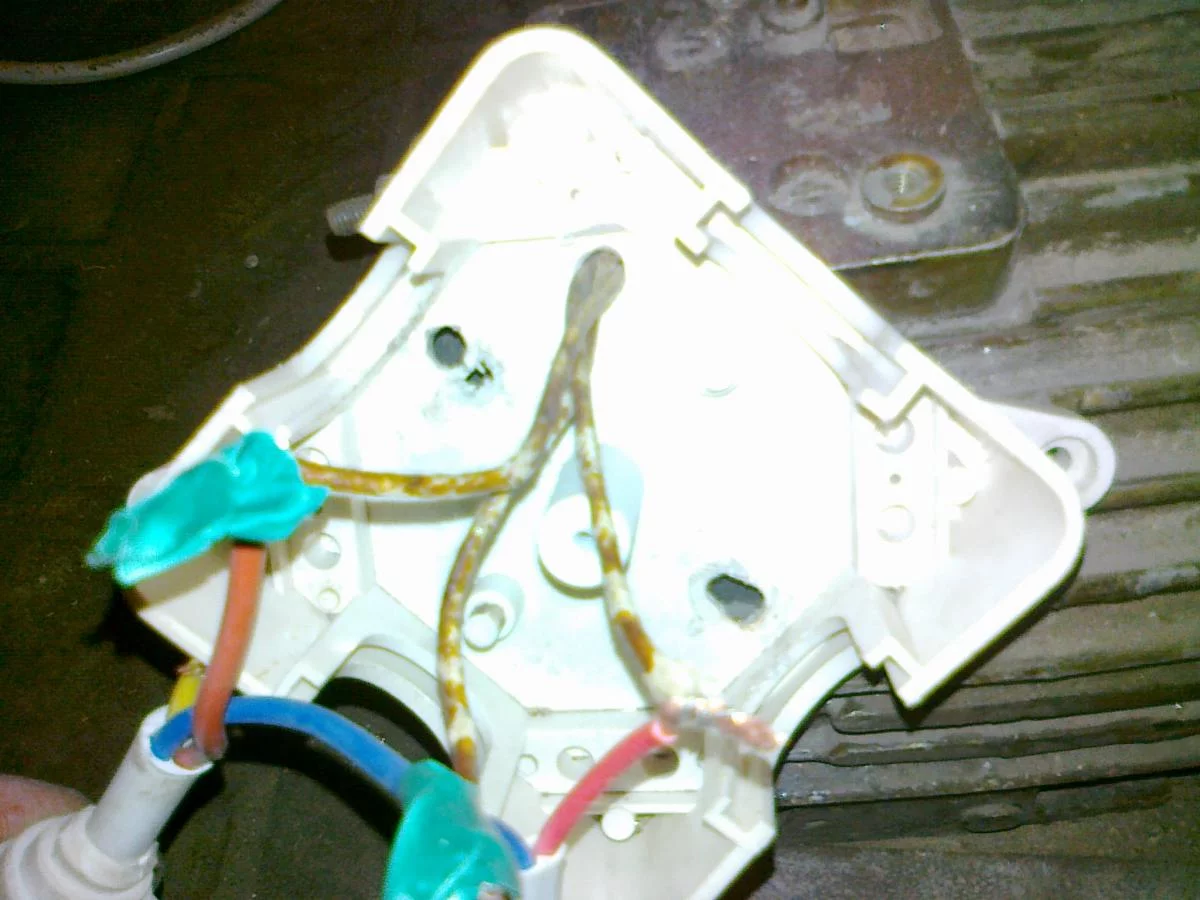

Вот фото, то шо маемо, то маемо
Если что то даст
З.ы. Ребят, спасибо, что помогаете



[sergeyev792]

так это самый настоящий трёхфазный двигатель, мощность ~1кВт



[Vasija]

...причём, с обмотками уже соединёнными внутри определённым, заранее заданным, образом — то ли треугольником, то ли звездой.

Да, и не факт, что трёхфазный. Хотя и очень-очень вероятно что он. (Экзотику в стандартных корпусах тут уже демонстрировали.)


P. S. Кста, это не тот самый «незапускаемый» движок, давно гуляющий по рукам форумчан, как то переходящее красное знамя?



[cheeks]

если да, то я его тоже щупал))
но _тот_ мотор вроде как перемотали, он реально был идиотский



[АлинаАндрюша]

так может кто то скажет, почему иногда сразу с конденсаторами запускается, иногда нет? мало 50 мкфт?
если 7мкфт на 100 Вт = 70мкфт?
Как думаете решит проблему?
Или он все равно крутится должен, только раскручиваться дольше будет?

...причём, с обмотками уже соединёнными внутри определённым, заранее заданным, образом — то ли треугольником, то ли звездой.

Да, и не факт, что трёхфазный. Хотя и очень-очень вероятно что он. (Экзотику в стандартных корпусах тут уже демонстрировали.)


P. S. Кста, это не тот самый «незапускаемый» движок, давно гуляющий по рукам форумчан, как то переходящее красное знамя?

да не, он запускается (с толкоча, так 100%)



[Гість 103546]

Можете нарисовать как Вы конденсатор к мотору подключаете?
