подключить двигатель

[Вован 59]

подключить двигатель

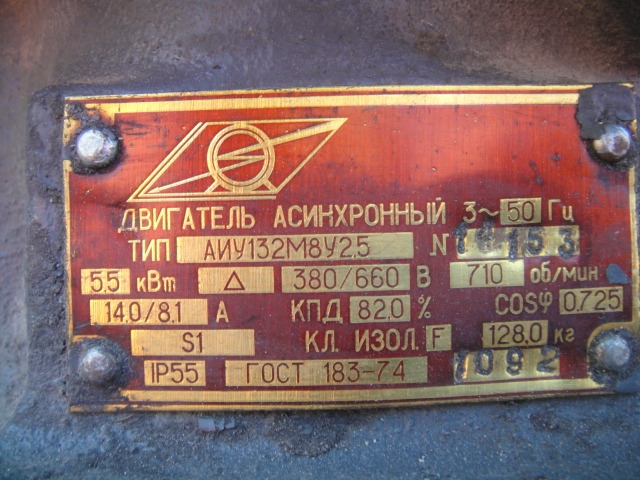

Помогите подключить двигатель.До хрена выводовЕще смущает,что двиг на 380\660В.Мне,естественно,надо 380В,но как он здесь скоммутирован?Х.З.
Зы.Звонилка для сравнения.А вес движка 126кг



[oktober79]

Интересный двигун. Внизу наверное перемычка под разное напряжение. А четыре верхних с обмоток и общей точки.
Но вы меня не слушайте, щас спецы подскажут.



[_James_Bond_]

Вообще интересно..

Двигатель с лебедки значит там еще где-то реверс есть



[МышаМаша]

Вот прекрасная ссылка. Думаю, разберетесь.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[DShuba]

Он уже соединён в треугольник на 380 Вольт.
Тепловой датчик можно не задействовать.
ИМХО.



[sergeyev792]

ага, Электродвигатели серии АИУ могут применяться в подземных выработках угольных и сланцевых шахт, а также в помещениях и наружных установках, опасных по метану и угольной пыли. На лобовых частях обмотки статора электродвигателя установлено температурное реле, предохраняющее обмотку от недопустимого перегрева. Коробка выводов асинхронного двигателя АИУ снабжена тремя силовыми проходными зажимами и одним зажимом для подключения "нулевой точки", а также двумя проходными токоведущими зажимами цепи управления, тепловой защиты и одним опорным зажимом для подсоединения кнопки управления.



кстати моторчик примечательный: 8-полюсный, т.е. с очень низкими оборотами



[Вован 59]

кстати моторчик примечательный: 8-полюсный, т.е. с очень низкими оборотами

Так и есть-710 оборотов.То,что мне и нужно.

Он уже соединён в треугольник на 380 Вольт.
Тепловой датчик можно не задействовать.
ИМХО.

Спасибо,добрый человек!
Завтра опробую.



[_James_Bond_]

Он уже соединён в треугольник на 380 Вольт.
Тепловой датчик можно не задействовать.
ИМХО.

А как тогда его на 660 включать?



[DShuba]

А как тогда его на 660 включать?

Предполагаю что,под изоляторами "прячутся" начало-конец обмоток,вот их то и нужно переподключить если в сети 660 вольт.
На шильдике чётко обозначен треугольник...значит,всё как надо



[Alex_Parabellum]

по выводам похоже больше на звезду-4 вывода. Треугольник виден если 3 пары выводов соединены перемычками (3 перемычки). Обычно на табличке звезда/треугольник 660/380



[Вован 59]

по выводам похоже больше на звезду-4 вывода. Треугольник виден если 3 пары выводов соединены перемычками (3 перемычки). Обычно на табличке звезда/треугольник 660/380

Мужики!Вы начинаете меня пугать!!!!!!!



[R666A]

Интересно, а на кой хер в 3-хфазнх моторах "нуль"?



[Alex_Parabellum]

Интересно, а на кой хер в 3-хфазнх моторах "нуль"?

Иногда выводится в некоторых двигателях. Обычно ее изолируют, если нет-то подключается 4я жила-нулевая



[_James_Bond_]

Иногда выводится в некоторых двигателях. Обычно ее изолируют, если нет-то подключается 4я жила-нулевая

А что подключать к нулю если там треугольник?
ТС прозвоните этот ноль с остальными выводами куда звонится.



[sergeyev792]

Интересно, а на кой хер в 3-хфазнх моторах "нуль"?

как уже написали: для изменения схемы соединения обмоток на указанное на шильдике линейное напряжение; а что касается самого нуля, то нуль при включении обмоток звездой - виртуальный, т.о. смещение его потенциала относительно нуля реального может свидетельствовать об утечке
