Подкиньте схему РР на 6н13с

[РЫЦАРЬ_ЛЬДА]

Подкиньте схему РР на 6н13с

Находил на просторах инета статейку но потерял.

У кого то есть схема пушпула на 6н13с? УНЧ



[SSSR]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

но лучше загуглить "6н13с усилитель"



[РЫЦАРЬ_ЛЬДА]

гуглин, находил. Но хочу с фазом на 1 балоне. Другую, она в док файле была....



[IAvals]

S’il vous plaît.

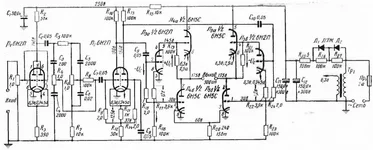

Это, правда для бесконечно ленивых, но должно работать. Триоды с таким внутренним сопротивлением да запараллеленные да в классе "А" простят даже ТПП на выходе.

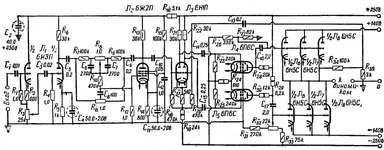

Или немного круче

Но хочу с фазом на 1 балоне.

Там есть.
