Пару вопросов по шунтам и бп(исправлена)

[Pavel_Morozov]

Пару вопросов по шунтам и бп(исправлена)

1)Есть пара шунтов, которые я хотел продать, но покупатель говорит что ему нужны подогнанные шунты. Как я понял подгонка заключается в изменении его сопротивления, но порядок сопротивления настолько мал, что обычным прибором нельзя измерить. По идеи они все идут с завода с заниженным сопротивлением, и чтоб добиться нужных параметров его травят в кислоте или немного спиливают напильником. И сам вопрос - как подогнать его параметры?

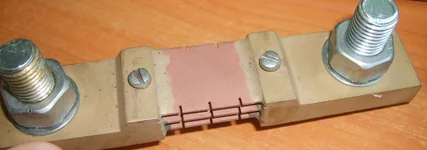

п.с. Для тех, кто не представляет что это такое фото снизу.

2)Собрал блок питания по стандартной схеме:трансформатор-диодный мост-конденсатор-стабилизатор 7805 -нагрузка. И под нагрузкой напряжение вместо 5В всего 3,5В. Просадка объясняется малой мощностью трансформатора? Или стабилизатор кривой?



[В.А.]

Ничего пилить не нужно, на нем все написано....



[ESS]

1. Мне кажется, что подгонка, если она нужна, должна производиться по месту, т.е. на уже подключенном шунте.

2. Какое напряжение на входе стабилизатора? Какая нагрузка?



[ur4lvn]

1)Есть пара шунтов, которые я хотел продать

На какой рабочий ток эти шунты,тип их известен?



[Pavel_Morozov]

2. Какое напряжение на входе стабилизатора? Какая нагрузка?

напряжение на входе 9-12В от маленького трансформатора, нагрузка - КПК(на нём написано БП нужен 2А, но думаю они написали с запасом 0,5А, а 1,5А выдержит 7805 с радиатором)

На какой рабочий ток эти шунты,тип их известен?

75ШСММ3-500-0,5 - рабочий ток 75А, дома такой ток сложно получить



[Гість 3253]

Бльо... шо значит "подогнанные"? Куда их гнали? Палкой? Бывают ПОВЕРЕННЫЕ - это да... Если не проходит поверку - его калибруют (это и есть подгонка), но в конечном итоге всё равно цель - пройти поверку, то есть, удостовериться в том, что то, что на шунте написано - на самом деле так.

Шо за подогнанные... Понапридумывают.



[ur4lvn]

75ШСММ3-500-0,5 - рабочий ток 75А, дома такой ток сложно получить

Нет,"вам достался гораздо более ценный мех", этого шунта номинальный ток 500 ампер.Работать он должен в паре с амперметром,подключенным к шунту калиброванными(по сопротивлению) проводами.И вот эта парочка должна пройти поверку на точность измерения.



[Alex-М]

В паре с вольтметром на 75 мВ. Для подключения этого вольтметра на шунте существует специальное место - вот те два небольших винта. Сопротивление проводов к вольтметру значение не имеет.



[ur4lvn]

В паре с вольтметром на 75 мВ.
...
Сопротивление проводов к вольтметру значение не имеет.

По своей сути,калиброванные провода являются не чем иным,как добавочным сопротивлением к сопротивлению рамки амперметра и превращают его в вольтметр с пределом измерения 75 мВ. Теперь его можно подключать к любому 75мВ шунту,хоть 50амперному,хоть 1000амперному,но только со своими калиброванными проводниками.



[Burchun]

Нет,"вам достался гораздо более ценный мех",

Мексиканский тушкан (с) ? )))


По теме : их уже подогнали под указанный на них номинал R путем пропилов сбоку.



[Me1]

накой провод калибровать если сопротивление проходное.



[ur4lvn]

накой провод калибровать если сопротивление проходное.

Зайдите,к примеру,на

Тільки зареєстровані користувачі бачать весь контент у цьому розділі

, там объяснят.

По теме : их уже подогнали под указанный на них номинал R путем пропилов сбоку.

На шунтах уже стали писать их сопротивление



[sergeyev792]

Бльо... шо значит "подогнанные"? Куда их гнали? Палкой? Бывают ПОВЕРЕННЫЕ - это да...

термин подгонка впринципе применяется к резисторам, выполняеммы по толстоплёночной технологии, так, что тут имеет место просто неграмотное применение слова.



[Burchun]

На шунтах уже стали писать их сопротивление

Очень странное заявление )

75 мВ на 500 А с точностью 1/2 процента разделить уже не судьба ? )

Или падение 75 мВ при токе 500 А подразумевает иной процесс ?



[ur4lvn]

Очень странное заявление )
75 мВ на 500 А с точностью 1/2 процента разделить уже не судьба ? )
Или падение 75 мВ при токе 500 А подразумевает иной процесс ?

Не увиливайте.
Меня удивила Ваша фраза "их уже подогнали под указанный на них номинал R".



[Burchun]

Не увиливайте.

Не придирайтесь к словам )

Меня удивила Ваша фраза "их уже подогнали под указанный на них номинал R".

Рад удивить )

Закон Ома - у меня в крови ))
