Осциллографический пробник Хамелеон

Кто нибудь в Харькове является владельцем сего карманного осциллографа? Чтобы не было путаницы-речь об

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

.
Интересно пообщаться, поделиться впечатлениями и примерами практического использования.

Для тех, кто видит гаджет впервые - вещь вполне работоспособная , схема и прошивка неоднократно проверена сборкой многими людьми.
По нынешним ценам сборка платы обходится гдето в 130-150грн. по деталям,99% которых есть на РР. Знатокам,которым недостаточно "полосы" и пр. засорять тему необязательно,напоминаю - это пробник вроде китайского карманного мультиметра или радиолюбительского осциллографа класса Н313 или ОМЛ-3М,использующий простейший АЦП и индикатор от мобильного телефона. Жду отзывы от реальных пользователей.

Создал обсуждение также в группе "электронщики" - можно отписываться и там.



[Me1]

ИМХО проще купить готовый, монитор мелкий, корпуса нет, зарядка левой ногой за правым ухом (вообще к питанию есть вопросы), математику мега не протащит, защиты нет (хотя тут и китай недалеко ушел), канал один... для творчества - хорошо, для дела - не особо.

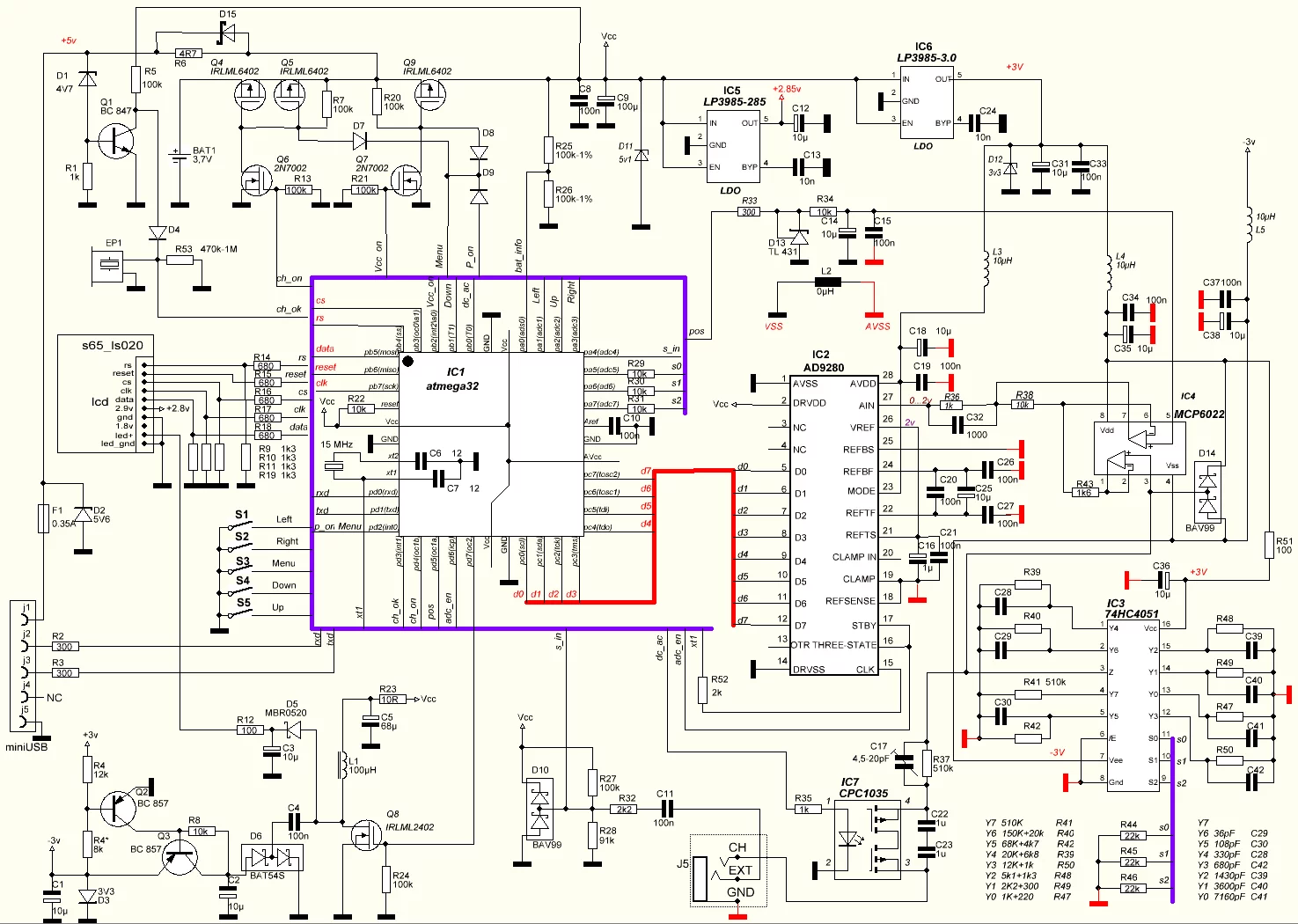

Спойлер: СХЕМА



[tifo]

китай фігню коштує, а ми знову велосипед вигадуємо...



[Gasser]

Заряжается девайс только при включенном состоянии-что есть,то есть.Косячок-с,зато зарядка прямо от ЮСБ.
Корпус... у нас тут трое коллег собрали,у одного корпус Gainta покупной в космодроме,второй- фрезерованный из нержавейки приобрел ,я вообще от HDD МР3 плеера приспособил.Кому что нравится.

Насчет китайского карманного осцила - минимальная цена DSO201 на ебее 60долл, с кривой прошивкой, паршивой синхрой и кривейшим меню!Так что опять получается самому собрать дешевле. Кстати в китайском вроде отсутствует функция скриншота.Хамелеон же может запомнать 1 осциллограмму..



[Me1]

как бы вам сказать, если бы хоть что стоящее копировали, Fluke или Аджелент, допустим слишком дорого для просто скопировать, но UNIT то можно было, например

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

.
А так это и есть китайский осциллограф первых ревизий, только с вашей программой и костылями. Прошивок к фирменным уже наклепали вагон и маленькую тележку, так что в чём смысл, непонятно.



[tifo]

минимальная цена DSO201 на ебее 60долл

півтора робочих дня...
вишукуватимеш комплектуху, їздитимеш за нею, травитимеш, збиратимеш довше.



[Absdolz]

китай фігню коштує, а ми знову велосипед вигадуємо...

Ссылочку пожалуйста, где за 300 грн можно купить осцил на 1 мгц, в "мастерам" карманный 900 грн стоит



[Гість 3253]

Ссылочку пожалуйста, где за 300 грн можно купить осцил на 1 мгц, в "мастерам" карманный 900 грн стоит

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

чуть больше тыщи грн.
QDso is equipped with 3.5-inch TFT, 1000mA lithium battery, real-time sampling rate of 200M, 40M bandwidth Pocket handheld oscilloscope.

Итааак... победителем в классе цен оказалсяяааааааа. Этот!

31,4$

New AVR DSO DSO150 Mini Pocket-Sized Digital Storage Oscilloscope Board ATmega88

Sample Rate:
Less than 200MSa/s
Bandwidth:
Less than 60MHz



[Me1]

можно начать с дедушки таких дисплейников

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

если присмотритесь то именно с него и передрали схему.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Встречный вопрос, где можно найти того кто за 300 будет собирать.?



[Гість 3253]

Встречный вопрос, где можно найти того кто за 300 будет собирать.?

Ну собирать за 300, допустим, будут. но только ж - в прямом смысле собирать Запаять туда всё на готовую плату - даже меньше.



[Gasser]

Итааак... победителем в классе цен оказалсяяааааааа. Этот!

По результатам независимого тестирования этот валит АЧХ после примерно 200кГц,так что 60МГц - это фантастика.У этой модели нет внешнего АЦП ,в Хамелеоне - есть .Не могу сказать что и в Хамелеоне на 1МГц с этим параметром(линейность АЧХ на ВЧ) все идеально...но предсказуемо и можно при желании покрутить/подкрутить номиналы корректирующих цепочек.

Встречный вопрос, где можно найти того кто за 300 будет собирать.?

Сабж изначально предназначался для радиолюбителей.

Пока что в этой теме не промелькнул ни один владелец вышеобсуждаемых сабжей,так что кроме написанных на заборе заявленных китайским производителем характеристик и обсуждать нечего.

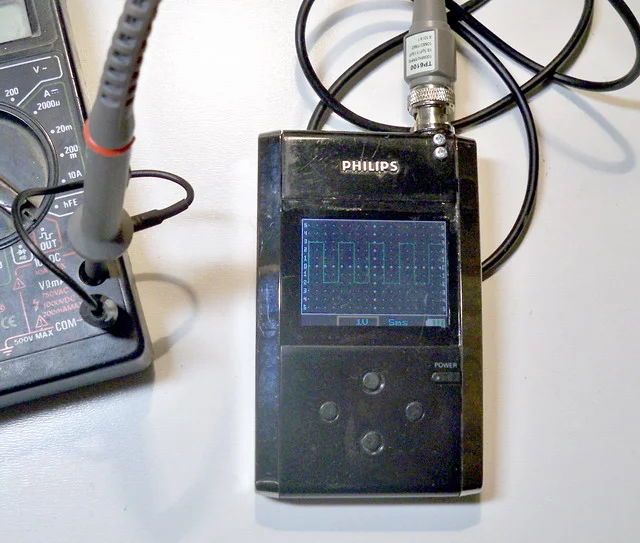

Дабы продлить срачЪ и уравнять шансы Хамелеона против китайских изделий, публикую фотку своей самоделки.Адаптирован корпус ХДД плеера, от него же и аккум.



[Absdolz]

Скорее всего тому, кто не сможет собрать эту самоделку, осцил и вовсе не нужен как таковой, а так - неплохая альтернатива китаю



[Гість 3253]

Скорее всего тому, кто не сможет собрать эту самоделку, осцил и вовсе не нужен как таковой,

а тому, кто сможет - нужен осцил по круче...
