нужен схемотехник

[Vovchikh]

нужен схемотехник

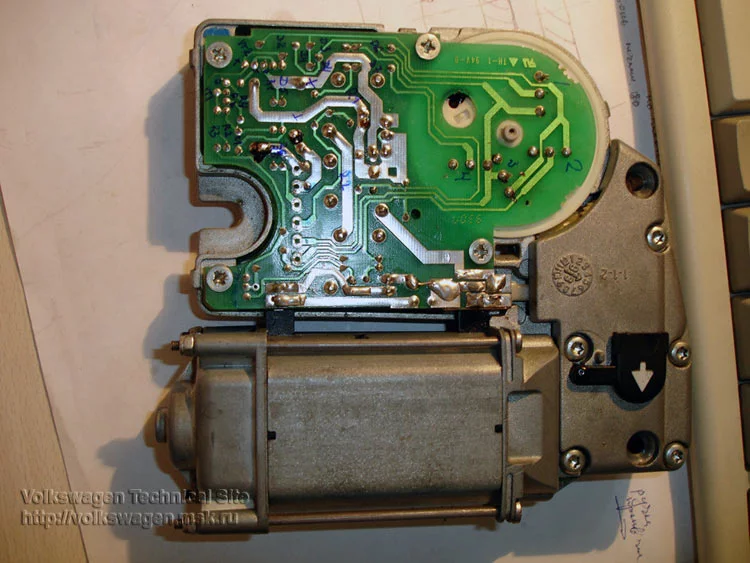

Есть схема управления электролюком автомобиля гольф,она без номиналов(отмечены только транзисторы).Буду использовать ее в дипломе.Надо росписать ее работу (при переключении кнопки сигнал тот-то открыл транзистор).Схемотехники поймут что надо делать.Дело канечно не бесплатное,жду ваших предложений.Схему прилогаю.



[Злой]

На той схеме всю логику работы обеспечивают 4ре концевика.



[RUH]

На той схеме всю логику работы обеспечивают 4ре концевика.

И плюс, скорее всего (не стал разбираться детально и не смотрел схему), реле управляются ключами на транзисторах.. Так же, параллельно каждому реле, наверняка, установлены "обгонные", или "шунтирующие" диоды, защищающие транзисторы от пробоя (в момент размкания ключа) от мгновенно увеличивающегося (весьма большого) напряжения в индуктивной нагрузке.



[Злой]

То уже молочи.
Первична в этом девайсе логика которая задается кодовым колесом и концевиками.
Остальное вторично.



[Гість 3253]

Я от не пойму - а на какую специальность защищается ТС, что не может эту схему сам описать? Каких ещё схемотехников надо?



[Злой]

ПТУ, автоэлектрик?



[RUH]

ПТУ, автоэлектрик?

))))) там такого не преподают! )) Сам оканчивал ПТУ по специальности автослесарь, до поступления в институт..



[Гість 3253]

))))) там такого не преподают! )) Сам оканчивал ПТУ по специальности автослесарь, до поступления в институт..

ПТУшнег??????????



[Vovchikh]

Стоп ребята,схему я понимаю.Просто расчитывал на помощ в плане "правильными"словами описания ее работы. Хотел сэкономить времени каплю,но вижу придется самому.



[Vovchikh]

Кстати схема,с гольфа третьего.Как раз несколько вопрос по кодовому колесу и было.



[RUH]

ПТУшнег??????????

И этим горжусь! Я заканчивал "еще тот" ПТУ, когда Родина нас там одевала и кормила, да и знания давались совершенно другие, нежели сейчас.
Да и в институт поступал не за деньги, и на бесплатную очную форму обучения (контрактная "практика" только-только начинала развиваться)..
Так что горжусь!



[Злой]

Кстати схема,с гольфа третьего.Как раз несколько вопрос по кодовому колесу и было.

Ну задавай.
