Напомнило: если вы попали в область поражения ядерного взрыва, то держите автомат перед собой на вытянутых руках, чтобы капли расплавленного металла не попадали вам на ноги
Что у вас случилось: молния или 380 попало?

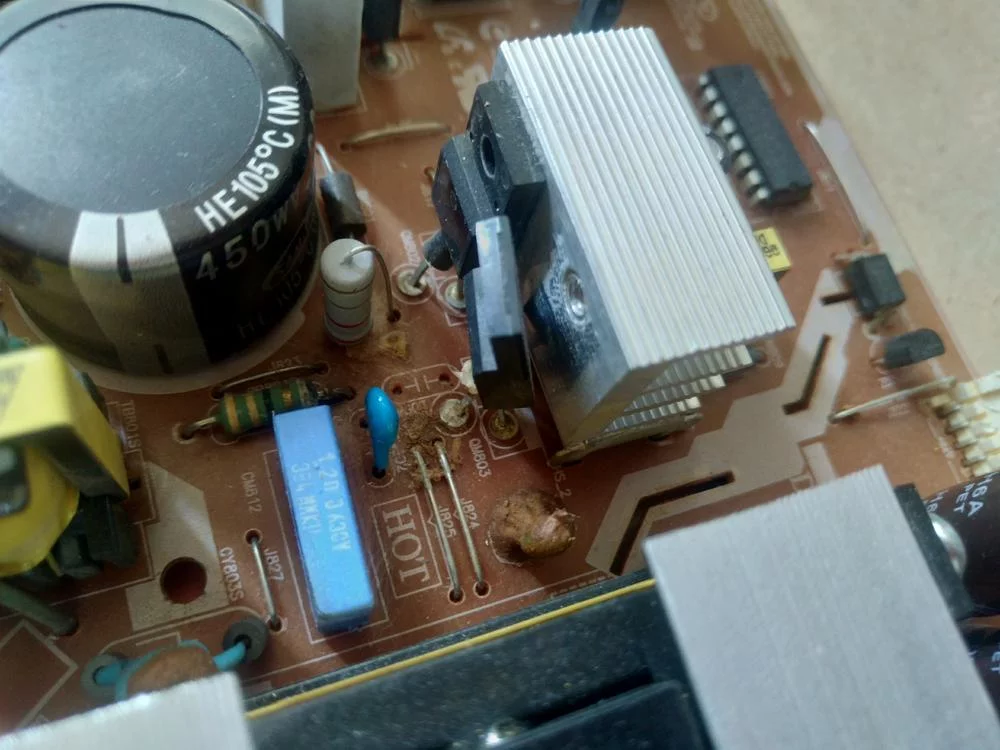

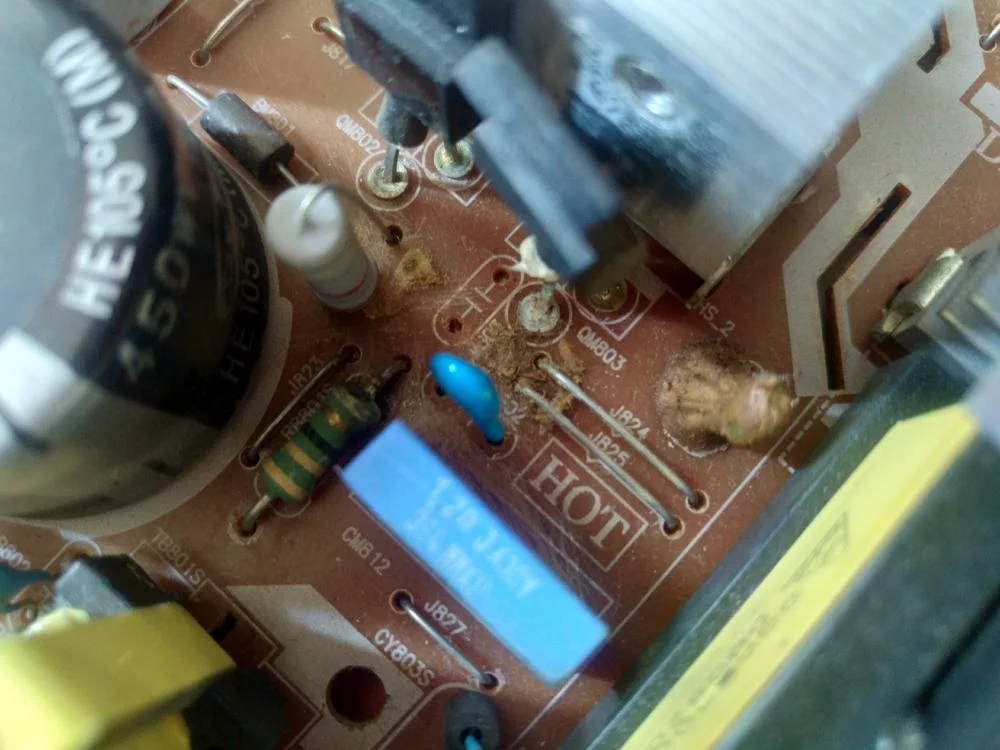

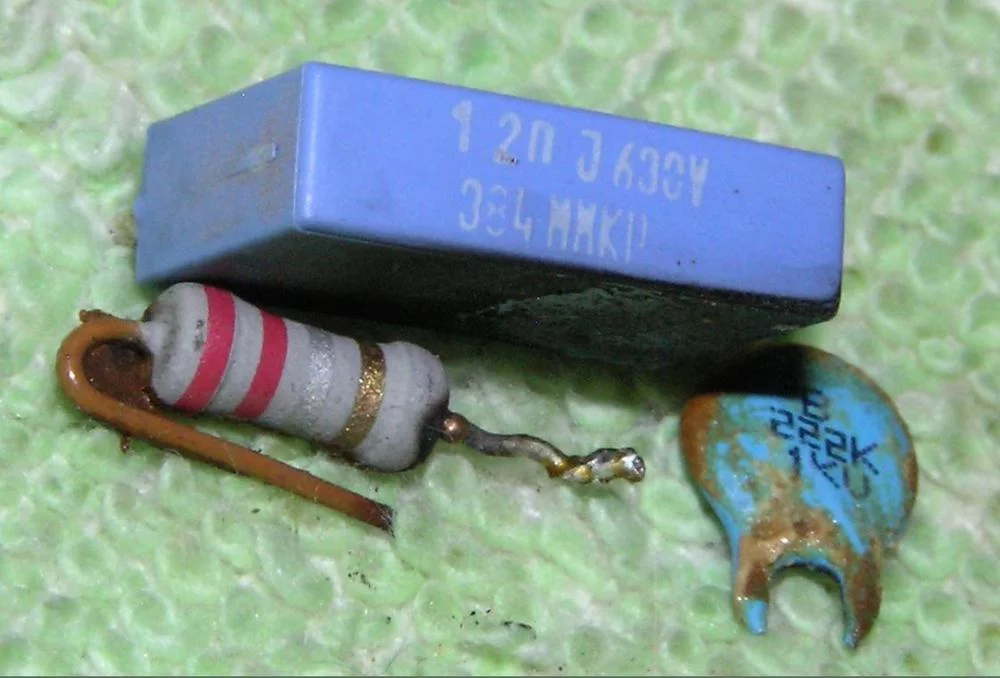

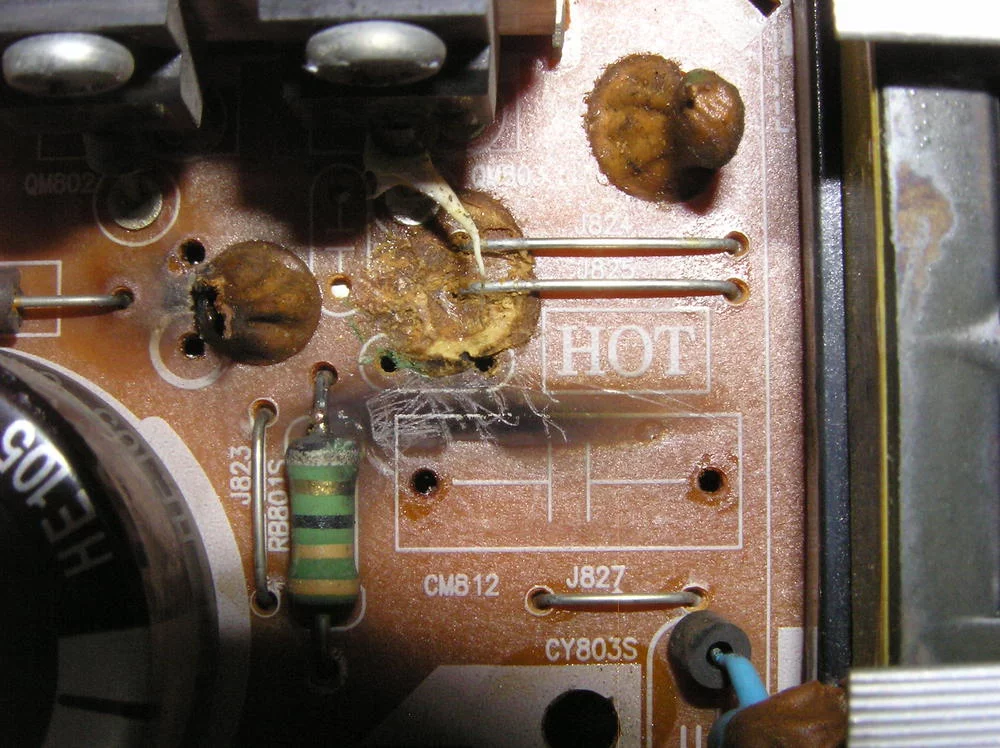

1. Голубой чемодан - конденсатор 2 nF x 630V (помеховый фильтр)
2. Голубая капля - конденсатор 2200 pF x 1kV (помеховый фильтр)
3. Резистор: 1 Ом
Но, скорей всего, сгорели или подгорели все силовые элементы:
силовые транзисторы, мост, микросхема и вся мелочевка обвязка.
Вкладення

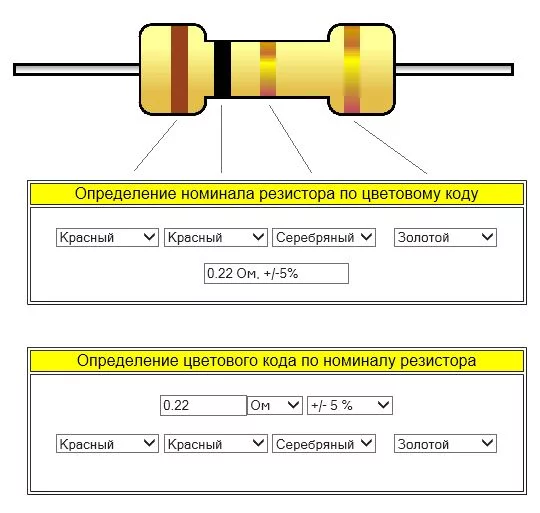

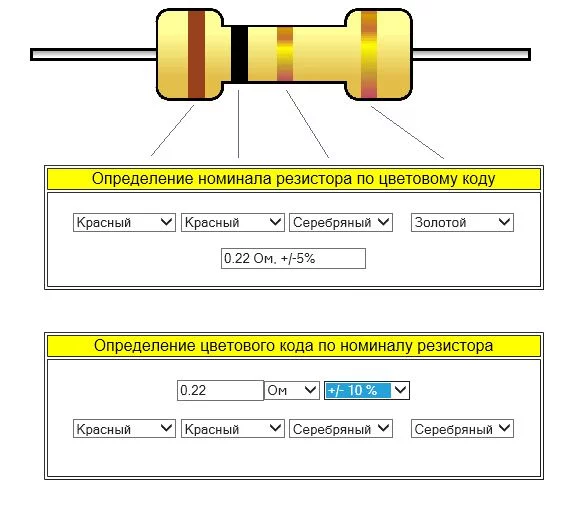

Amist спасибо за диагноз повреждения равноценного ядрёному взрыву. Мнения совпали кроме резистора. Там третья полоска серебристо серая, и тогда это в одном месте ом а в другом 0.2 ома. Монтаж там новокитайский, т.е. верхняя ножка вертикально стоящего резистора плотно прижата к нижнему ободку этого резистора. Рано или поздно вибрация и тепло плюс влага протирают слой краски и 380 вольт с главного конденсатора образуют дугу. Это заложено конструктивно. Причем все резисторы так плотно подпружинено прижаты. Да и материал платы соответствует цвету.
Вкладення
Статус: Офлайн
Реєстрація: 05.12.2007
Повідом.: 5884
Реєстрація: 05.12.2007
Повідом.: 5884
В оригинале было "казенное обмундирование" ! )))
Статус: Офлайн
Реєстрація: 27.02.2013
Повідом.: 7652
Реєстрація: 27.02.2013
Повідом.: 7652

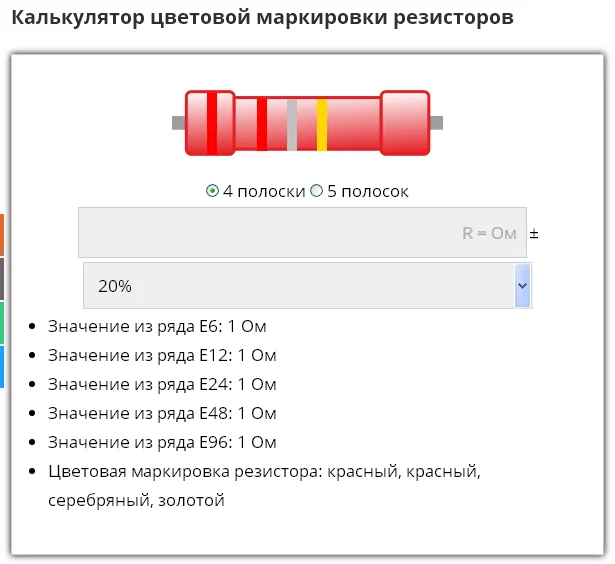

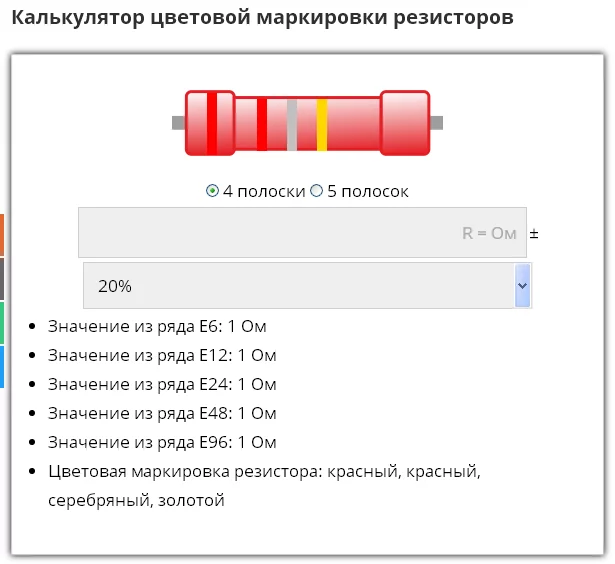

полоски тут проверяю
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
Статус: Офлайн
Реєстрація: 09.04.2009
Повідом.: 75
Реєстрація: 09.04.2009
Повідом.: 75
там кроме того, что на фото - достаточно еще чего менять. С такими "знаниями" - не стОит и лезть!
Tink Walks Amok
T
а зачем?
если гдето вдали от гугля или перспектива такая есть - то оно как бы само собой получитсябез напрягов и волосорванья
Та шо ты говоришь? - последний раз я смотрел на полоски 5 лет назад, потому что сейчас пользуюсь радиоэлементами в SMD корпусах.
А ещё 30 лет назад, я знал на память справочник по транзисторам для аппаратуры широкого применения под редакцией Б. Л. Перельмана, между прочим 656 страниц.
PS
M100 и вообще, у меня 25 см:
Шо, мне теперь отрезать, чтобы на тебя равняться?

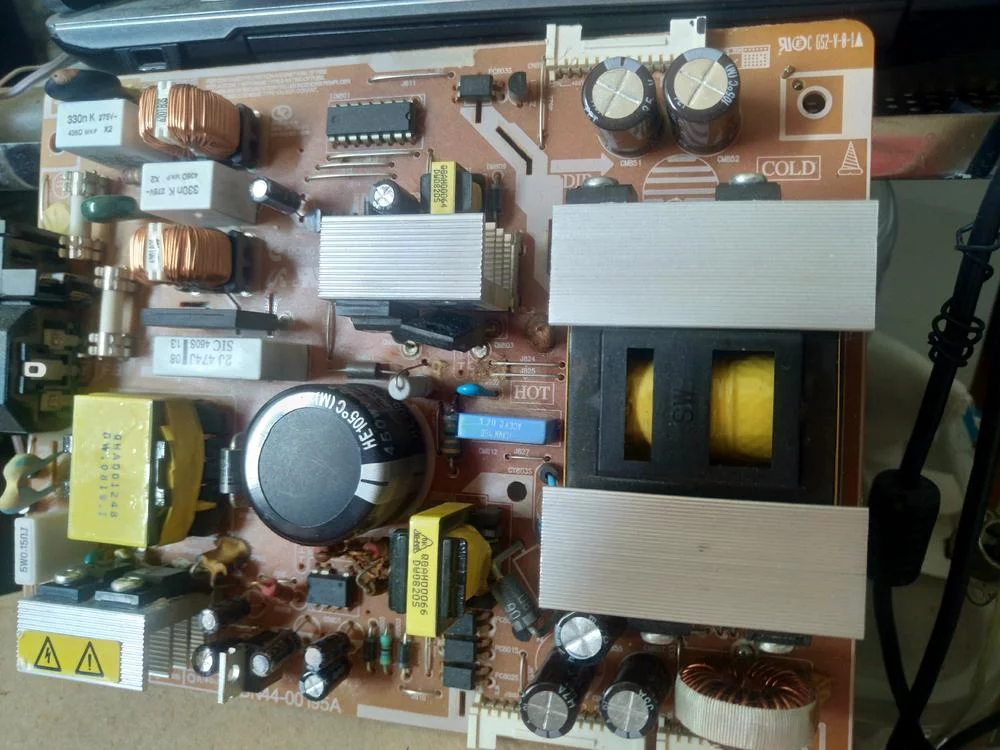

Радует активная позиция присутствующих. Коллективный разум великая вещь. Монитор не новый, хотя и прекрасный экземпляр с отличной чистотой цвета, очень равномерной подсветкой, и идеальным серым от черного до белого. Нет никакой нужды делать все как было, при теперишних ценах на ремонт, детали, и электричество. Что мешает сделать обычный линейный блок питания на трансформаторе. Это будет в 2 раза дешевле возможно пробитых транзисторов,в и в 10 раз дешевле того, что просят за ремонт не глядя. Смущает подключение, там же длинная цепь событий при включении, в том числе управление процессором, включение входов и т.д. просто включить блок как батарейку не получится. Интересно мнение практикующих академиков. p.s. 0.22 ома вероятно датчик тока но сам он цел как и все детали только ножки срезаны искрой на одной высоте и черная гарь как от сварки на плате. Блок при жизни давал 24в-3 ампера 5.2в 3 ампера и дежурный режим наверное около ампера трансформаторик как клавиша на клаве.
Статус: Офлайн
Реєстрація: 09.04.2009
Повідом.: 75
Реєстрація: 09.04.2009
Повідом.: 75
это ГЛУПОСТЬ.
Его ремонт займет 15 минут у мастера, правда деньги платить нужно!
Нужно - сделаю.
Руслан, с точки зрения рационального мышления Вы правы, но представьте мы в Гватемале, да можно и не представлять и положение безвыходное, нужно менять два 9N50 два десятка электролитов, возможно микросхему управления, представлять логику работы и ещё кучу вещей которые нигде не прочтешь кроме как из личного опыта или подсказки практика. Теперь неприличная тема, деньги. Детали будут стоить около 200 гр как минимум, мастер найдет из разборки бесплатно кроме электролитов плюс работа. Просят не глядя 500_600гр. Столько стоит новый.При теперешних ценах на стрижку собак, вроде и не. заоблачно, но выражаясь по латыни, жаба давит. Поэтому пересичный крестьянин делает глупости. Что радует, так это слова про 15 минут, на таких людей вся надежда в любом деле. Выпаяю все по соседству может случайно наткнулась на повреждённое, запаяю как было. Хотя бы искру увижу как это было, потом буду обращаться.
Статус: Офлайн
Реєстрація: 17.04.2007
Повідом.: 6279
Реєстрація: 17.04.2007
Повідом.: 6279

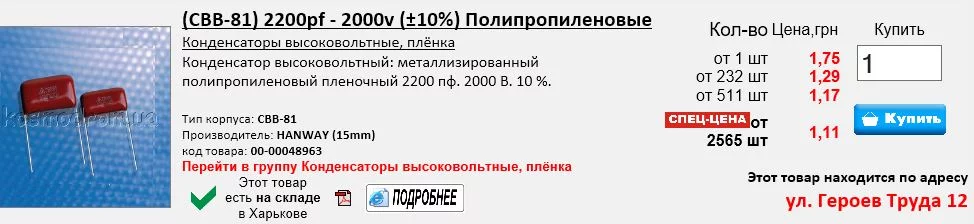

а почему 2000 ? и чего именно 2000?
поставь 10n(это 0.01мкф) вместо 2n, такого барахла везде валом, ну или 2.2n...разницы нет, т.к. он не влияет на работу схемы в целом.
собери из двух включенных паралельно резюков 1 Ом 0.5 Вт
из 4-х паралельно включенных резюков 1 Ом/4 = 0.25 Ом

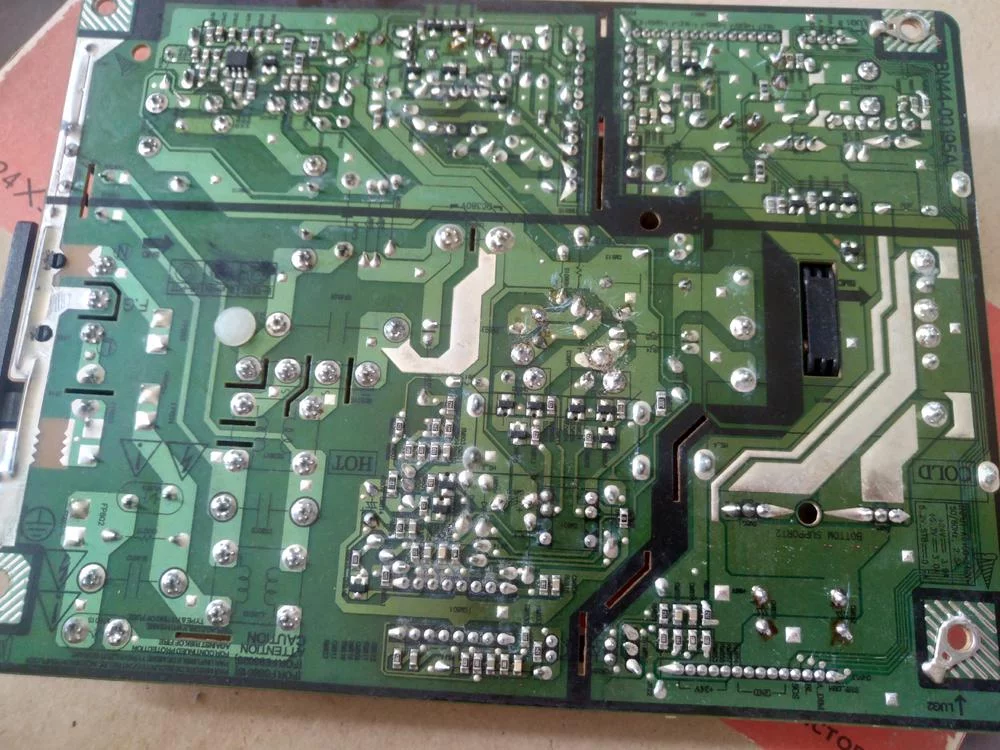

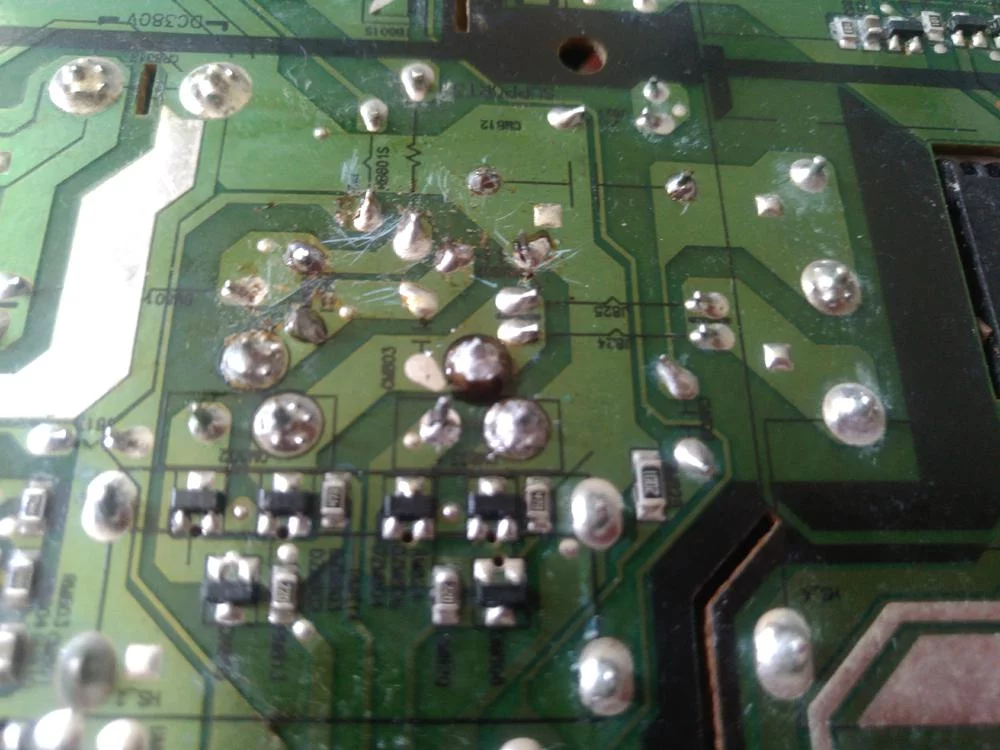

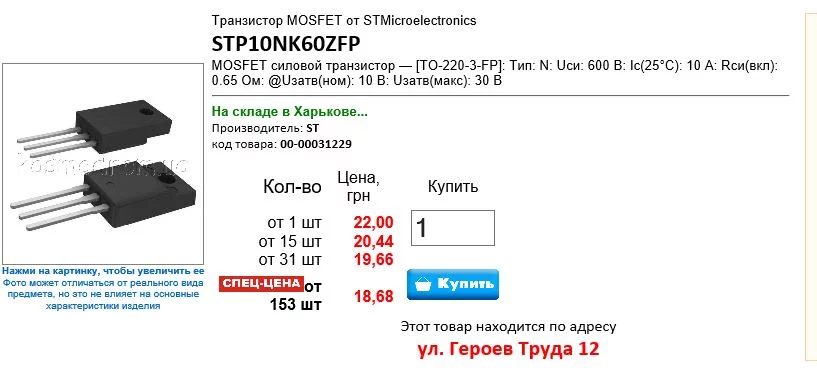

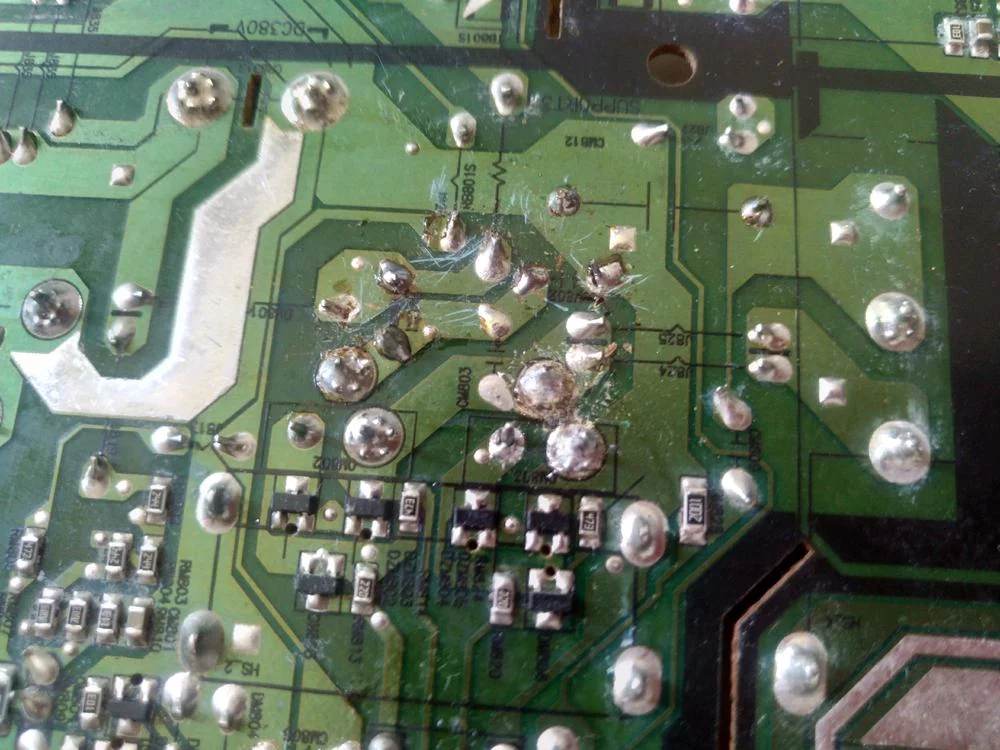

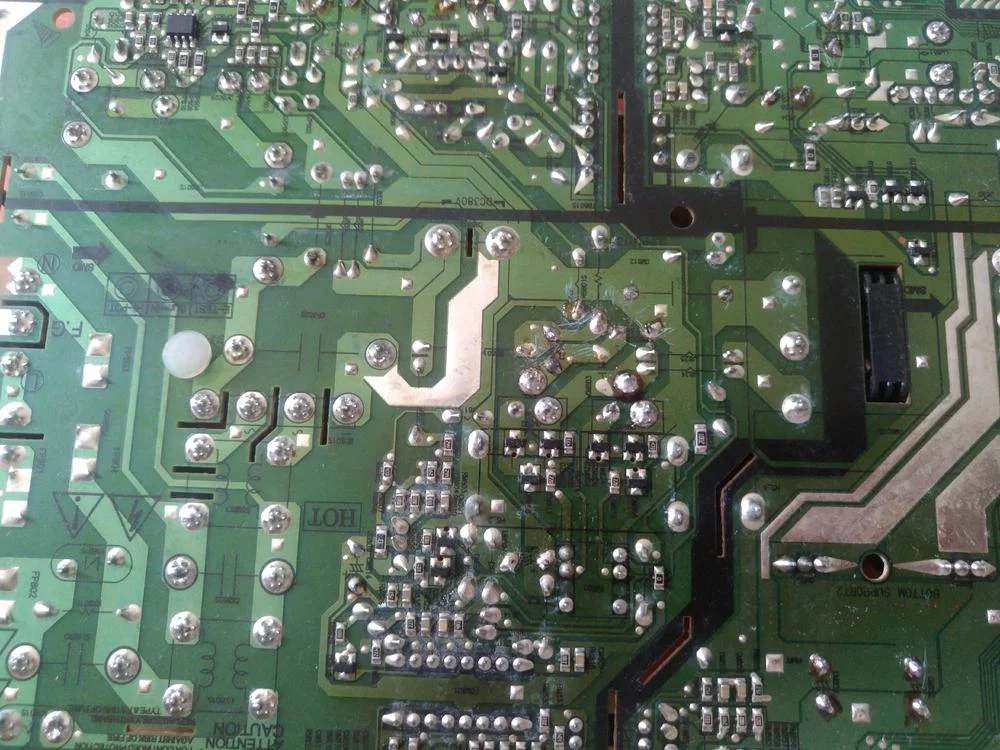

Вы правы, наверное так и придется сделать. Если увеличить фото платы там видно как тесно все стоит а напряжение около 500 вольт, каждый миллиметр на счету, а два и четыре уже габариды, смущает состояние платы в этом месте, может там на половину в глубину прогорело, может высверлить горелое. Насчет емкости хотелось бы точно как было в габаридах. Вместо 9N50 купил пару STR10NK60 недорогие, еще не выпаивал не мерял но сердце подсказывает и вместо синего куплю рыжий как конфета раковая шейка.
Вкладення

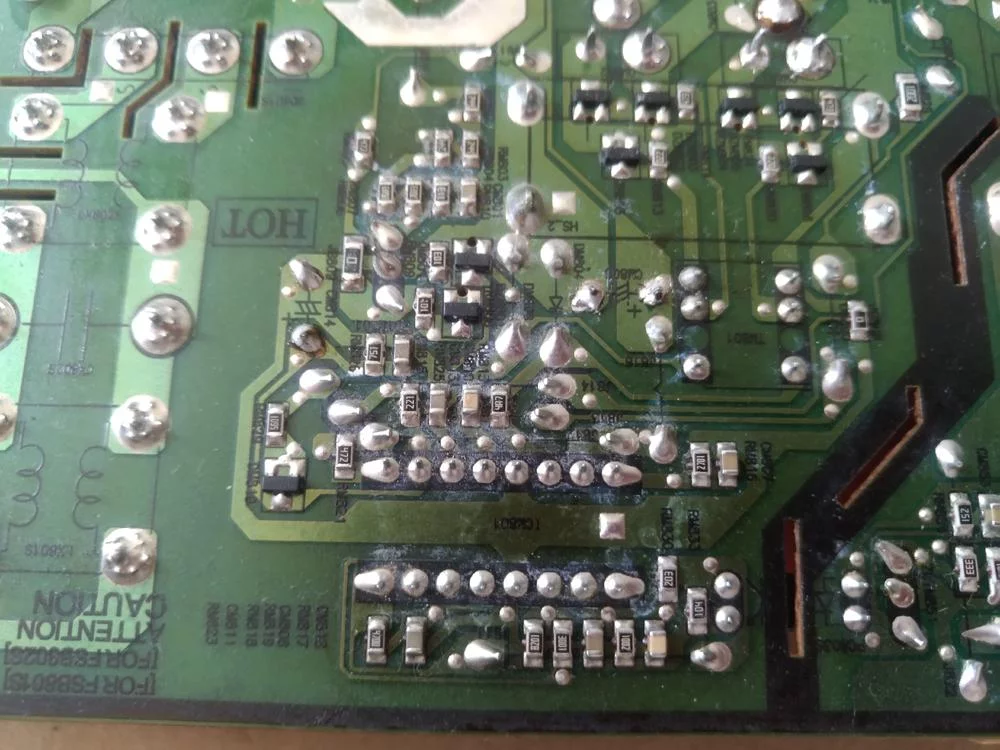

Всё горелое надо счищать до полного удаления - там мелкодисперсный металл на поверхности, по нему ток пойдёт
