Необычный материал в ионизаторе.

[sergey145]

Необычный материал в ионизаторе.

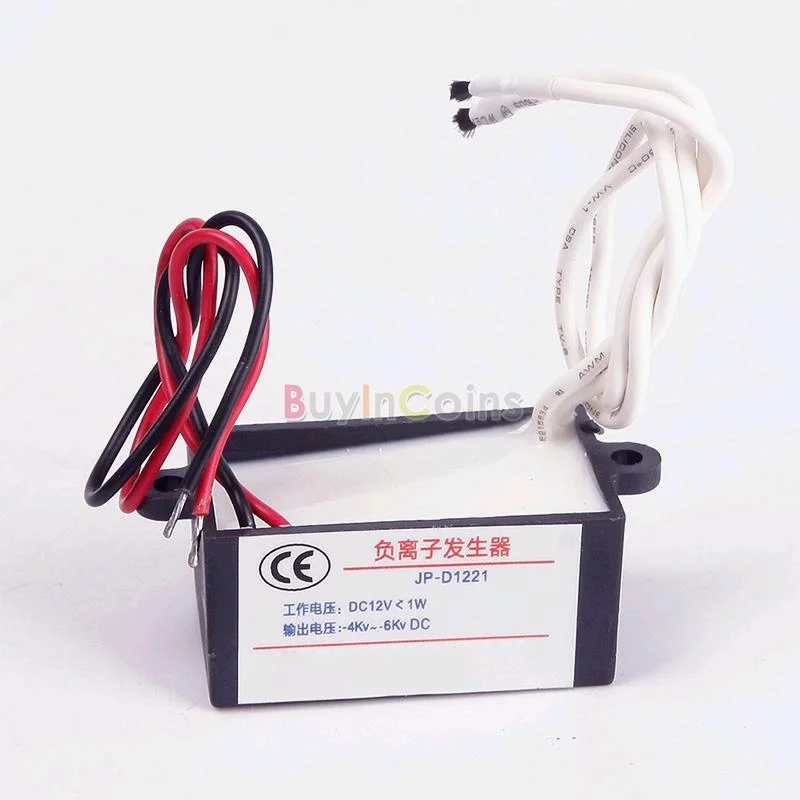

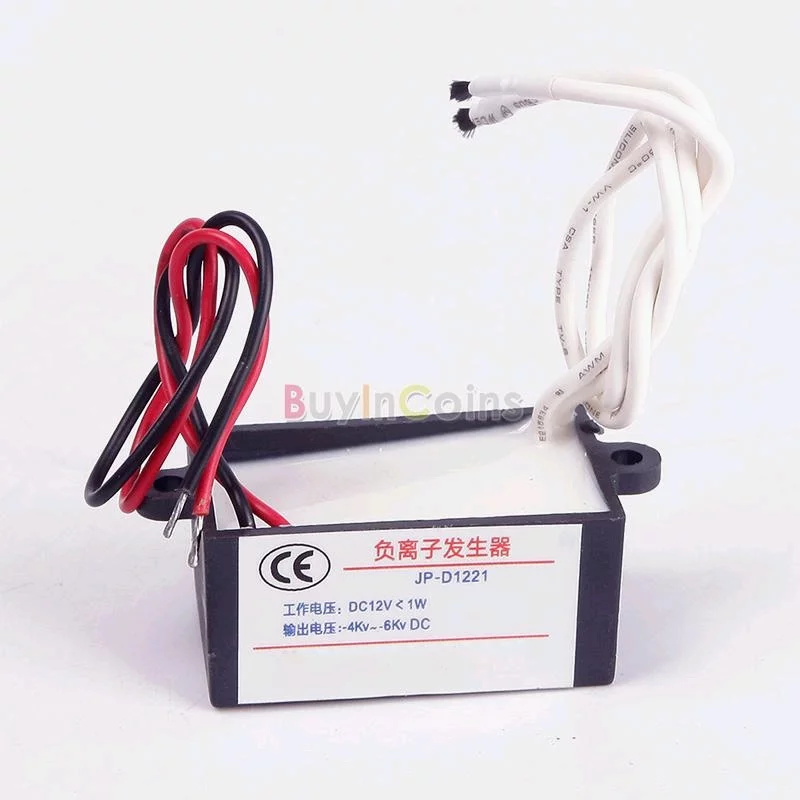

Подскажите, кто сталкивался с таким необычным материалом. Купил я ионизатор китайский. Картинку прилагаю. У него высоковольтные контакты выглядят как пучек черных проводников. Я, честно сказать, на фото это видел, но ожидал, может это такой чехол, но сейчас держу в руках и вижу, что это типа карбоновых трубок или уголь напылен на металл. Сопротивление у этого материала, как у металла. По описанию, напряжение на белых должно быть 4-6 кВт.Я ожидал купить нечто с залуженными контактами, а тут нечто другое. Белые проводники - высоковольт. В каждом пучке где-то сотня мелких проводников. Отсюда вопросы, может кто сталкивался с таким материалом, можно ли к нему паять? Или эти пучки проводников и должны генерировать аэроионы? Что не совсем логично, тк достаточно было так оформить только электрод, с к-рого будут стекать электроны. Мож это какие-то нано-трубки, фуллерены и прочий хай-тек? Сами белые проводники в силиконовой изоляции, а концах, где вот эта черная фигня, еще и термоусадочный пластик, те вроде спецом их прикрепили.



[Me1]

На проводе написан AWM стандарт по которому он сделан



[sergey145]

На проводе написан AWM стандарт по которому он сделан

Увидел я, что есть такие стандарты AWM, но там на картинках обычные проводники, скорее медные, а тут на концах AWM-овских припаяны? какие-то навески. Может эти карбоновые покрытия должны препятствовать окислению?



[Me1]

видели их только вы.
Есть провода с различными вариантами графита и сотоварищей, несущей может выступать пластик, стекло, тряпочка, проволока... Сопротивление выше чем у обычных проводов, в щупах осциллографов, кстати, встречаются иногда подобного плана.
Их обжимают.



[CepDILLETO]

Для высоковольтных проводов применяют провода: очень тонкий металлический проводник, толстый слой ПЛОХОГО диэлектрика-ПЛОХО проводника и относительно тонкий слой высококачественного диэлектрика.
Цель получить плавный градиент спада электрического поля.



[Злой]

Это углеволокно.

Типа распределенного сопротивления.
Так же устроены провода зажигания в машине.



[sergey145]

видели их только вы.
Есть провода с различными вариантами графита и сотоварищей, несущей может выступать пластик, стекло, тряпочка, проволока... Сопротивление выше чем у обычных проводов, в щупах осциллографов, кстати, встречаются иногда подобного плана.
Их обжимают.

Спасибо, похоже - у меня стекловолокно с углеродом. Видимо, предполагается, что с эти концы проводов и будут ионизировать воздух. Может, вскрою плюсовый контакт, посмотрю что там, все равно хочу к нему припаять какую-то фольгу...

Это углеволокно.

Типа распределенного сопротивления.
Так же устроены провода зажигания в машине.

Да, спасибо, уже вроде уразумел...



Проверяю напругу неонкой ТН-1. Загорается в 6-7 см от конца провода, любого, с одинаковой яркостью. Как бы еще проверить где + и - ? Может просто включить между контаками резистор на 1-2МОм и последовательно амперметр? Китайцы почему-то не пишут где + и - высоковольта. Возможно, даже там переменное...



[Repus]

Это углеволокно.

Типа распределенного сопротивления.
Так же устроены провода зажигания в машине.

Ищё такой черный волосатый шнур применяется в теплом поле.
По идее внешняя изоляция там тоже должна быть хорошая.
Подозреваю китайцы именно его ставят в изделия как у ТСа.



[Jonhson]

Скорее всего, это обычная углеродная нить. Жгут набрали, термоусадкой обжали - вот и получили провод "карбоновый". Там вопрос в том, что нет подплавления при микродугах.. Ну и хороший "острый" излом на каждом волокне. А волокна есть 5 мкм и даже 3 мкм.. Хотя, у китайцев, скорее всего, еще 7мкм волокно



[Злой]

Ищё такой черный волосатый шнур применяется в теплом поле.
По идее внешняя изоляция там тоже должна быть хорошая.
Подозреваю китайцы именно его ставят в изделия как у ТСа.

На таких шнурах ик нагреватели делают, типа UFO.
У меня было несколько штук.
А потом у родни и друзей начали буки асуаы трескаться по крышке и петлям.
Так этот шнурок пропитанный смолой отлично армировал крышку в узких местах.



[sergey145]

Скорее всего, это обычная углеродная нить. Жгут набрали, термоусадкой обжали - вот и получили провод "карбоновый". Там вопрос в том, что нет подплавления при микродугах.. Ну и хороший "острый" излом на каждом волокне. А волокна есть 5 мкм и даже 3 мкм.. Хотя, у китайцев, скорее всего, еще 7мкм волокно

Да, думаю, там толщина провода тоже важна, с тонких проводов должны стекать электроны, как в люстре Чижевского. А на ощупь да, похоже что стекловолокно с углем.



Теперь бы еще понять, есть ли там у высого напряжения + и -. Китайцы пишут 4-6 кВт DC, но при этом провода белые совсем одинаковые. Так что может там и переменное... Неонки у меня зажигаются одинаково у любого провода. Пробовал заряжать статикой полоски бумаги. Бумаги кладу на разные концы проводов, снимаю - после этого они между собой не притягиваются и не отталкиваются, но на ж/б стену вешаются охотно и висят неск часов. Или подключить к проводам амперметр и последовательно резистор на пару МОм?



[Me1]

только высоковольтный резистор, обычные прошибёт. Можно взять 1206 резисторы и соединить последовательно штук 35+(или для 0805-50штук), выйдет на нужное напряжение, ну естественно выстроить в прямую линию и проверить флюс



[sergey145]

Теперь бы еще понять, есть ли там у высого напряжения + и -. Китайцы пишут 4-6 кВт DC, но при этом провода белые совсем одинаковые. Так что может там и переменное... Неонки у меня зажигаются одинаково у любого провода. Пробовал заряжать статикой полоски бумаги. Бумаги кладу на разные концы проводов, снимаю - после этого они между собой не притягиваются и не отталкиваются, но на ж/б стену вешаются охотно и висят неск часов. Или подключить к проводам амперметр и последовательно резистор на пару МОм?



Еще эксперимент - полоска полиэтилена - отталкивается от всех електродов, любым боком,, на стену виснет. Интерпретирую так - там переменное напряжение, оно создает облако электронов вокруг электродов(то у одного, то у другого, скорее, небольшая часть электронов захватывается проводниками, когда на них +. Но, в целом, облако радиусом неск сантиметров есть. И оно заряжает разные мелочи.



[Stefan.]

Белые должны быть минус , черный плюс ( общий ) .



[Хробак Злої Брехні]

Роздобудь маленький кінескопний телевізор і спробуй підміни цією штукою рідну високу. Тільки:
а) Рідний високовольтний провід надійно заізолюй (напр., надінь якийсь ковпак з товстого пластика чи 15-20 см обрубок поліпропіленової труби, при цьому кінець з "жабою" має сидити посередині труби)
б) Всунь в анодний контакт кінескопа другу "жабу" з обрубком в/в проводу і комутуй високу на відкритому повітрі подалі від плат телевізора
в) Масу бери з аквадага кінескопа.
Скоріше за все китайське чудо видає змінну напругу і кінескоп не засвітиться при будь-якій полярності, але буде іскріння при замиканні анодного кола. Тоді спробуй випрямити кц106г або стороннім (можна навіть дохлим) ТДКСом.



Ще (при наявності досвіду поводження з високою) можна погратися з послідовним з'єднанням.

только высоковольтный резистор, обычные прошибёт. Можно взять 1206 резисторы и соединить последовательно штук 35+(или для 0805-50штук), выйдет на нужное напряжение, ну естественно выстроить в прямую линию и проверить флюс

І в трубочку хай засуне. І мегаоми рахуємо відповідно до вхідного опору свого приладу.



[CepDILLETO]

Полиэтилен хороший диэлектрик. Он как легко принимает заряд , так и легко отдает его. Это объясняет эффект отталкивания.



[sergey145]

Спасибо за консультацию. Скорее там переменное. Еще проведу экперименты - включу на месяц рядом с бумагой, посмотрю, накопятся ли там осадки из сажи, как у типичных ионизаторов, у какого провода больше...
