Модуль на датчике Холла A3144

[Alex Shure]

Модуль на датчике Холла A3144

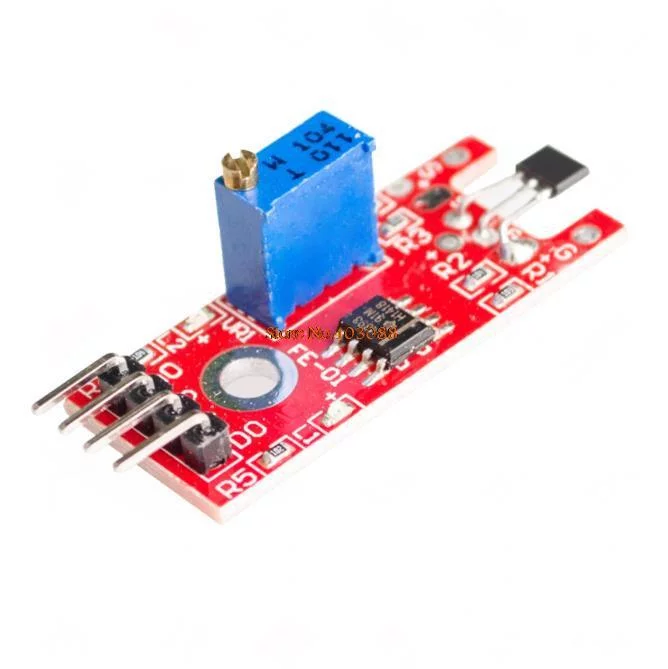

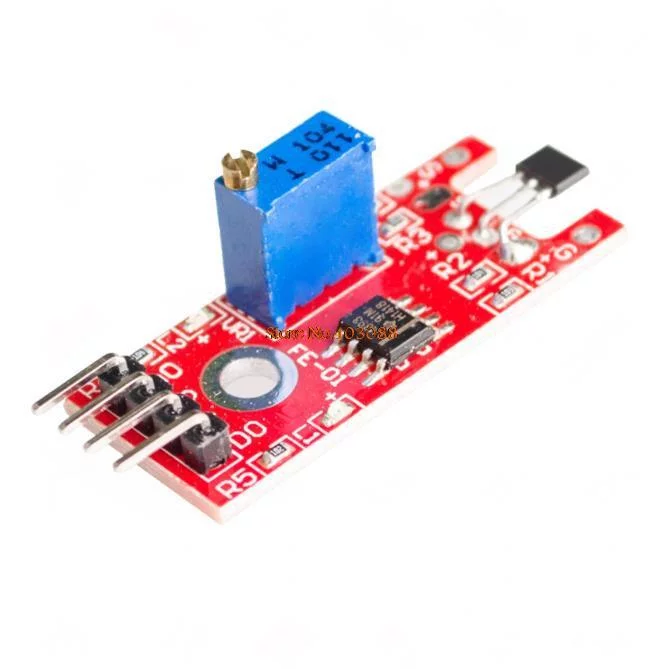

Присмотрел для своих нужд вот такой модуль, по которому возник вопрос.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Привел ссылку на неместный сайт, чтобы не создавать рекламу.

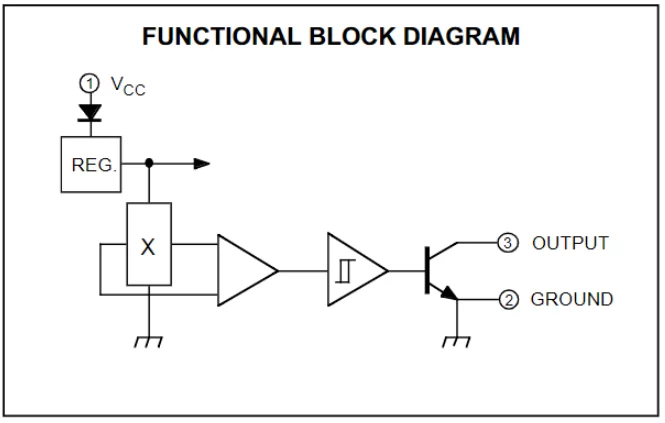

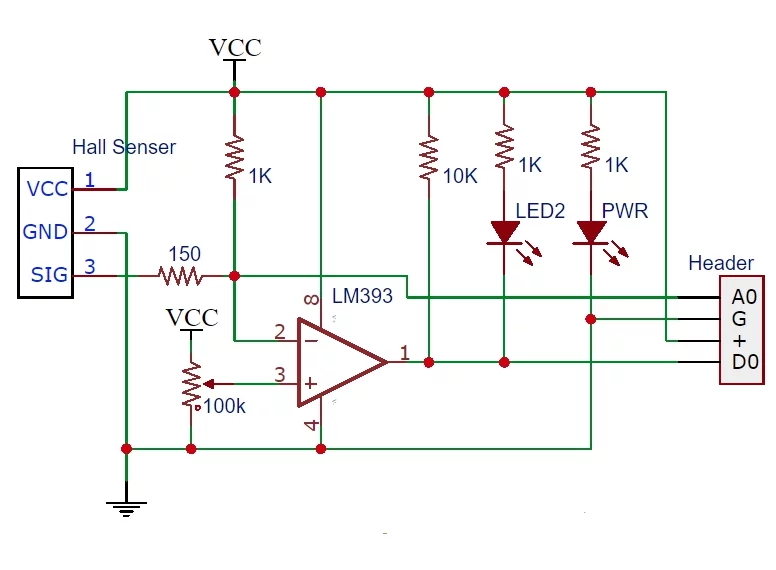

В модуле есть аналоговый выход (непосредственно выхода датчика) и цифровой выход (после формирования при помощи компаратора). Для регулировки порога срабатывания установлен переменный резистор (на схеме в статье не показан, есть в прикрепленной схеме), со среднего выхода которого подается напряжение смещения компаратора. Все вреде бы логично. Но если глянуть на даташит 3144, выясняется, что он уже имеет цифровой выход. В структуре датчика есть источник питания, измерительный мост, усилитель, компаратор с триггером Шмитта и выходной каскад с открытым коллектором.

Спрашивается, что тут еще может добавить компаратор, запаянный на плату, как цифровой сигнал может квантоваться по уровню (там всего 2 состояния вкл и выкл) и зачем этот компаратор там вообще нужен?

Иными словами - какие плюшки я получу, заплатив на модуль в 3 таза дороже, чем за сам датчик?

Складывается ощущение, что изначально плата делалась под аналоговый датчик, а потом туда стали паять, что было под рукой.

Прошу знающих специалистов высказаться.



[Me1]

Re: Модуль на датчике Холла A3144

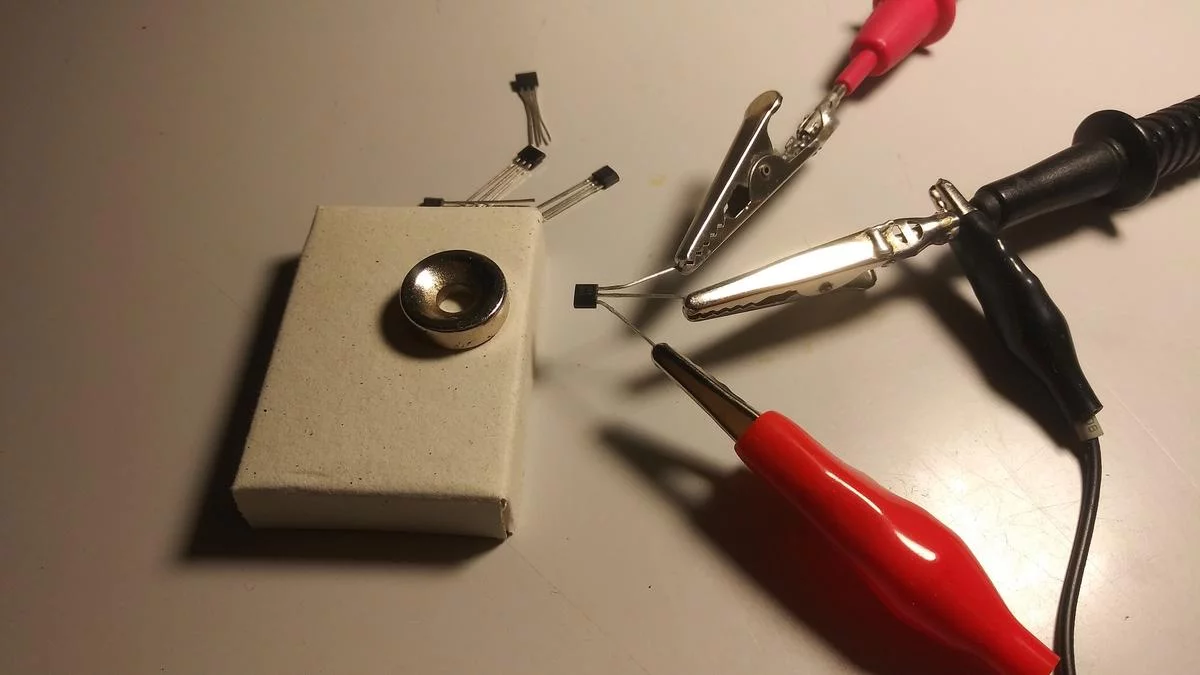

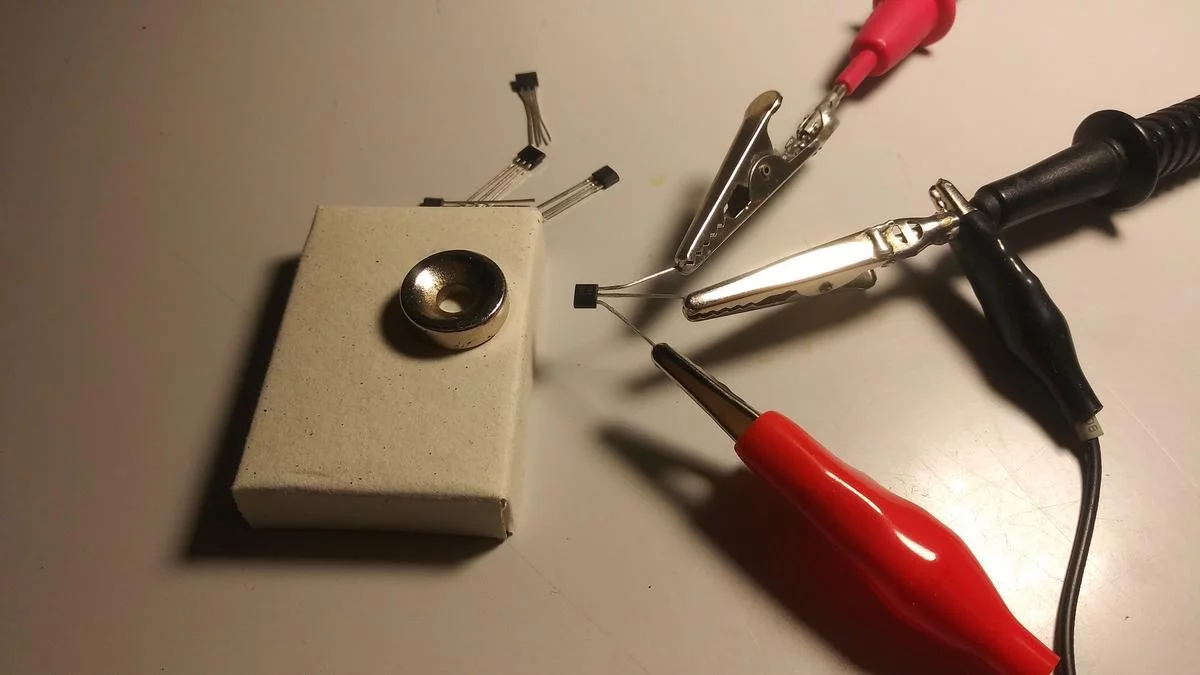

да срабатывает сразу уровнем, отпускает на большем расстоянии, но чувствительность никакая у датчика, на фотке он реагирует с такого, на мелкие еле реагирует, только впритык, аналоговые от такого магнита проснутся сантиметров за пять.



[CepDILLETO]

Re: Модуль на датчике Холла A3144

Триггер Шмитта и компаратор - это различные устройства.
Датчик , по приведеному функционалу, аналоговый.



[tifo]

Re: Модуль на датчике Холла A3144

Складывается ощущение, что изначально плата делалась под аналоговый датчик, а потом туда стали паять, что было под рукой.

Так і є - таких модулів купа однакових з різними датчиками.
