Магнитола на TDA8561Q

Можно ли использовать магнитолу mercedes-benz-sound-4000
как усилитель? Магнитола заблокирована.

Когда то к другой магнитоле я просто подавал вход на регулятор громкости.(вывел 3.5ммм и слушал музыку с телефона)) В этой же магнитоле регулировка громкости "цифровая"...

Усилитель на TDA8561Q.
Куда подавать сигнал, что делать с МОДЕ ? Будет ли работать регулиловка громкости?



[cheeks]

я б погуглил тщательнее - такие магнитолы не столь сложно раскодировать. а если ее юзать как УНЧ, то придется ж еще и регулятор громкости ставить, и отрезать от усилка сигнал включения, и его подать с отдельного клацмана. имхо гимора больше гораздо

регулировка громкости работает от процессора, соотв. без ввода кода работать не будет



[Me1]

На mode подавать больше 8.5 вольт, ответы на все вопросы есть в родной документалке. Ломать конечно не строить, но имхо жалко зверушку, подобная микросхема TDA7265

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

аж целых 12грн стоит.

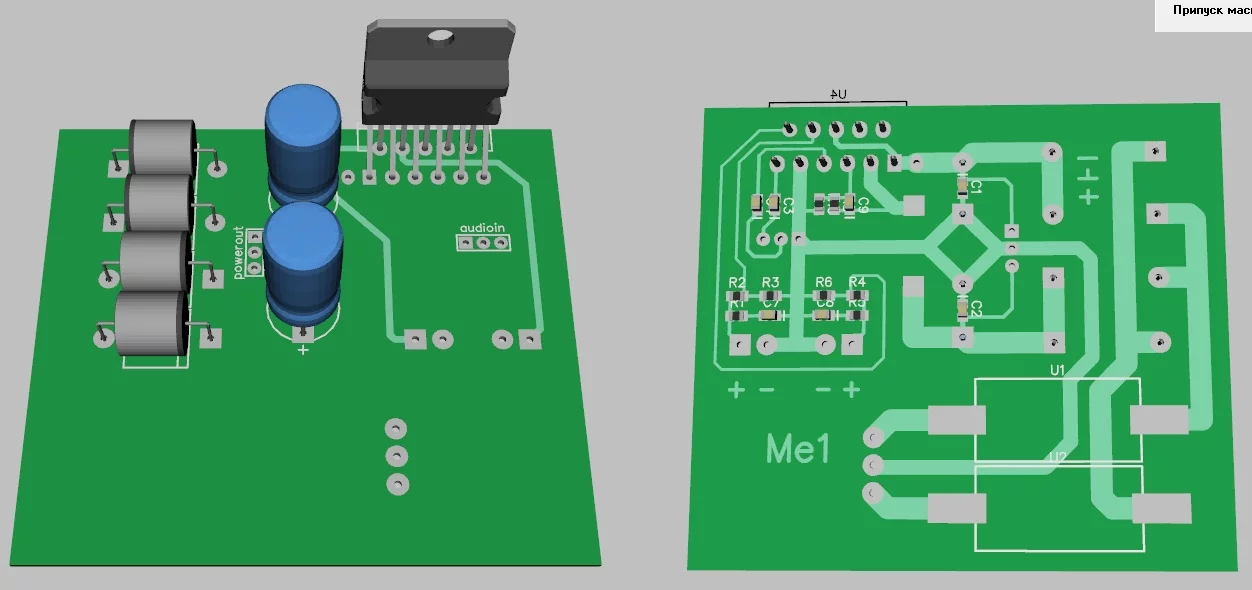

Спойлер: вот такое, если по быстрому, получается

или

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

вообще можно обвешать по месту жительства, стоит 22грн.



[Дмитрий Свет]

Ух ты, спасибо



Не могу понять как подавать входной сигнал (стерео) чтобы все 4 колонки играли...?



[cheeks]

запараллелить по 2 входа микросхемы



[Дмитрий Свет]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Спасибо!



не получилось...
Подал на 14 ножку 12В, на 1 и 3 подал сигналы, на 2 общий. Динамик подключал на землю и 6 или 8ю ножку - только треск при подключении, а музыки нету.



[Me1]

на 1 и 3 подал сигналы

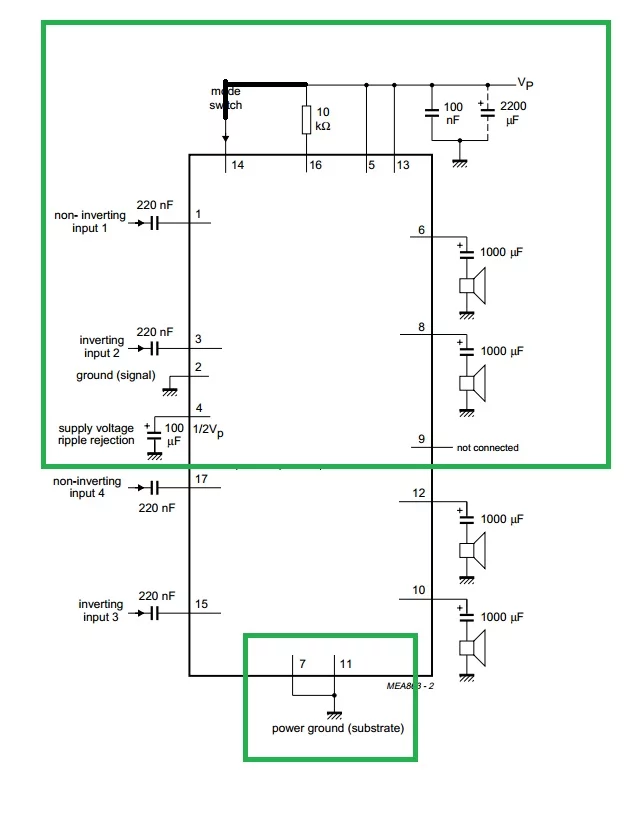

потребуется весь обвес который в зелёных рамочках, без исключения.

Спойлер: схэмо



[cheeks]

эээ, да она не мостовая... ватт по 6 на канал? этож мало
