Добрый день форумчане, исследуя просторы интернета наткнулся на Led Cube, тема не новая, многие уже видели и слышали.
Хотелось бы заиметь сие устройство, не хочу покупать готовое, есть желание и возможность собрать своими руками. С электроникой сталкивался очень давно благодаря книге "очумелые ручки" и практически никогда не брал в руки паяльник, но очень хочу научится аккуратно паять ибо это пригодится в жизни.
Схем и разных сборок на просторах инета полно, сборки европейцев отличаются от сборок наших умельцев как по цене так и качеству, но главное по цене, заказывая на ибее цена получается в разы больше.
Приблизительный список радиодеталей ниже, есть ли возможность купить их в Харькове и главное, сколько это будет стоить? (на радиорынок ехать желание нет, ибо сталкиваешься там с зажравшимися барыгами которым лень что то посоветовать, так как не факт что ты у них что либо будешь покупать)
А может стоит заказать все через Китай?

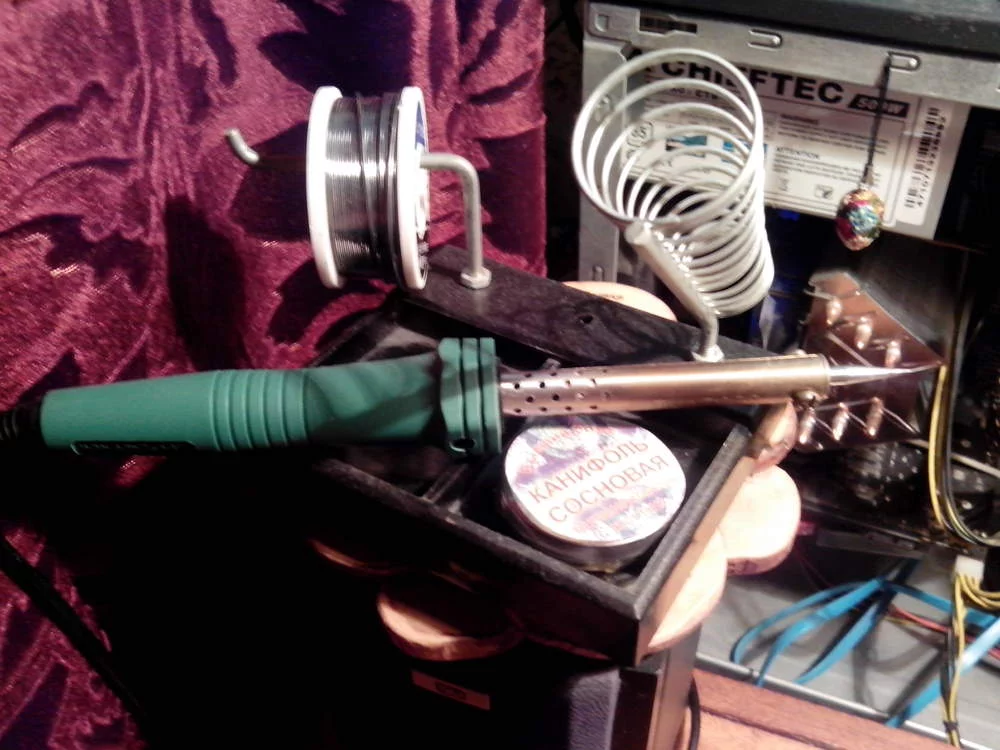

Далее вопросы от себя, паяльник покупал в одном из магазинов нашего города, дешевый с острым жалом которое не нагреваться, горячим становится цилиндрическая часть, чуть выше (0,5-07мм) от жала, возможно меня обманули, возвращать не стал так как первый раз его использовал спустя 3 месяца после покупки, чтобы напаять ножки у мышки. Какой бы вы посоветовали для такой работы или для домашнего пользования?
И если можно, гайдик по пайке или книжку какую... с удовольствием ознакомлюсь.
Для проверки диодов в разных гайдах использовали какую то вундервафлю, не знаю как называется но думаю что она необходима(похожа на макетную плату только толще), так как после спайки конструкции выпаивать не рабочие диоды из середины будет неудобно.
Спасибо за внимание!
P.S. В случае если у меня все получится, постараюсь выложить в эту же тему гайд по сборке с фотографиями.
P.S.S. Данный пост никоим образом не преследует рекламные цели, если вы хотите сообщить мне место где можно приобрести что либо из моего списка то лучше сделать это в виде приватного сообщения.
Хотелось бы заиметь сие устройство, не хочу покупать готовое, есть желание и возможность собрать своими руками. С электроникой сталкивался очень давно благодаря книге "очумелые ручки" и практически никогда не брал в руки паяльник, но очень хочу научится аккуратно паять ибо это пригодится в жизни.
Схем и разных сборок на просторах инета полно, сборки европейцев отличаются от сборок наших умельцев как по цене так и качеству, но главное по цене, заказывая на ибее цена получается в разы больше.
Приблизительный список радиодеталей ниже, есть ли возможность купить их в Харькове и главное, сколько это будет стоить? (на радиорынок ехать желание нет, ибо сталкиваешься там с зажравшимися барыгами которым лень что то посоветовать, так как не факт что ты у них что либо будешь покупать)
А может стоит заказать все через Китай?
Макетная плата (ну или вытравленная печатная)
Микроконтроллер Atmel AVR Atmega16
Программатор Atmega16
64 светодиода
2 светодиода состояния. Я использовал красный и зеленый. (опционально)
Микросхема Max232 rs-232 или подобная
16х резисторов для светодиодов. (100-400 Ом)
2x резистора по 470 Ом для светодиодов состояния
1x резистор 10кОм
4x резистор 2.2кОм
4x NPN транзистора BC338 (отеч. аналоги КТ645, КТ646, КТ660Б) или другой выдерживающий ток до 250 мА
1x 10мкФ конденсатор
1x 1000мкФ конденсатор
6x 0.1мкФ керамический конденсатор
2x 22пФ керамический конденсатор
1x кварц 14.7456 MHz
2x кнопки
Выключатель питания
Разъем питания 12В
Разъем питания 5В
Микроконтроллер Atmel AVR Atmega16
Программатор Atmega16
64 светодиода
2 светодиода состояния. Я использовал красный и зеленый. (опционально)
Микросхема Max232 rs-232 или подобная
16х резисторов для светодиодов. (100-400 Ом)
2x резистора по 470 Ом для светодиодов состояния
1x резистор 10кОм
4x резистор 2.2кОм
4x NPN транзистора BC338 (отеч. аналоги КТ645, КТ646, КТ660Б) или другой выдерживающий ток до 250 мА
1x 10мкФ конденсатор
1x 1000мкФ конденсатор
6x 0.1мкФ керамический конденсатор
2x 22пФ керамический конденсатор
1x кварц 14.7456 MHz
2x кнопки
Выключатель питания
Разъем питания 12В
Разъем питания 5В
Далее вопросы от себя, паяльник покупал в одном из магазинов нашего города, дешевый с острым жалом которое не нагреваться, горячим становится цилиндрическая часть, чуть выше (0,5-07мм) от жала, возможно меня обманули, возвращать не стал так как первый раз его использовал спустя 3 месяца после покупки, чтобы напаять ножки у мышки. Какой бы вы посоветовали для такой работы или для домашнего пользования?
И если можно, гайдик по пайке или книжку какую... с удовольствием ознакомлюсь.
Для проверки диодов в разных гайдах использовали какую то вундервафлю, не знаю как называется но думаю что она необходима(похожа на макетную плату только толще), так как после спайки конструкции выпаивать не рабочие диоды из середины будет неудобно.
Спасибо за внимание!
P.S. В случае если у меня все получится, постараюсь выложить в эту же тему гайд по сборке с фотографиями.
P.S.S. Данный пост никоим образом не преследует рекламные цели, если вы хотите сообщить мне место где можно приобрести что либо из моего списка то лучше сделать это в виде приватного сообщения.
