Количество модулей в схеме

[MICUMI]

Количество модулей в схеме

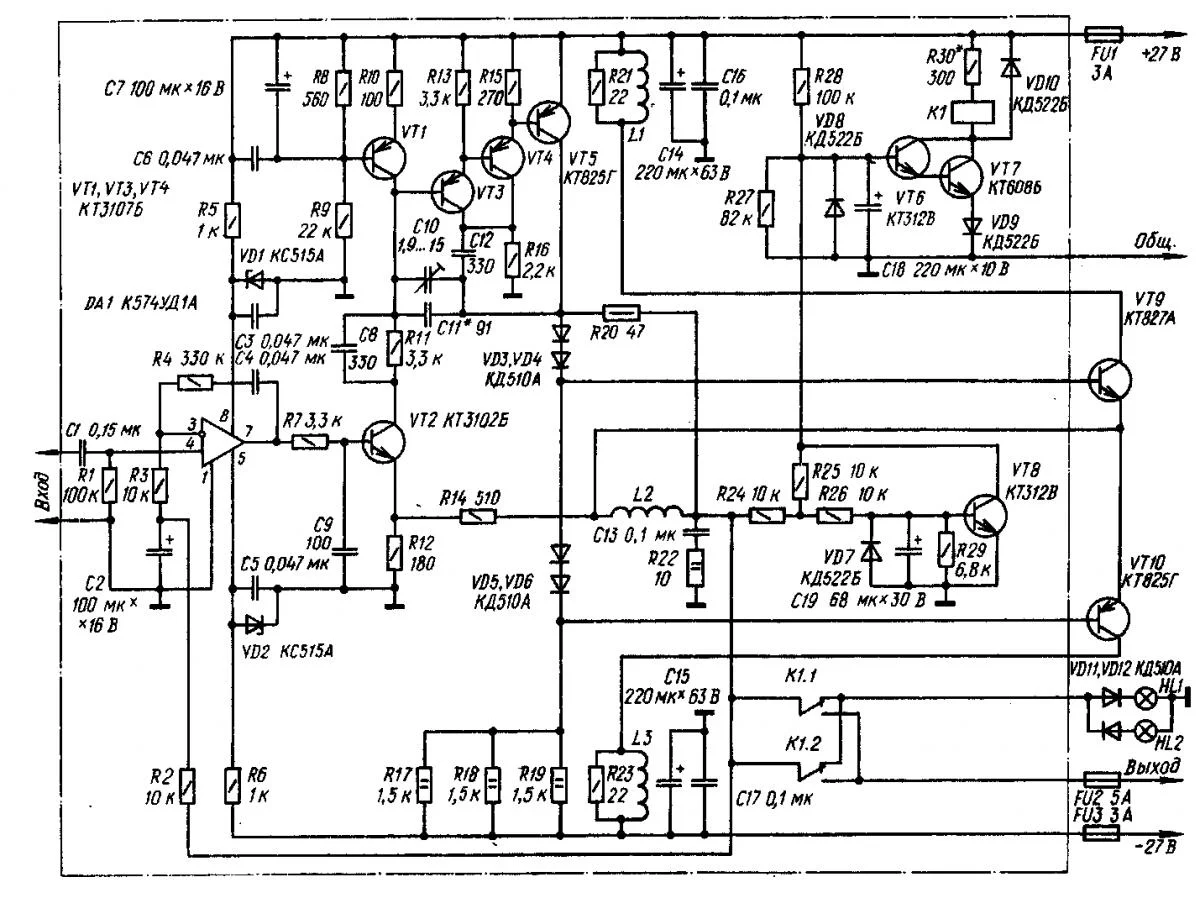

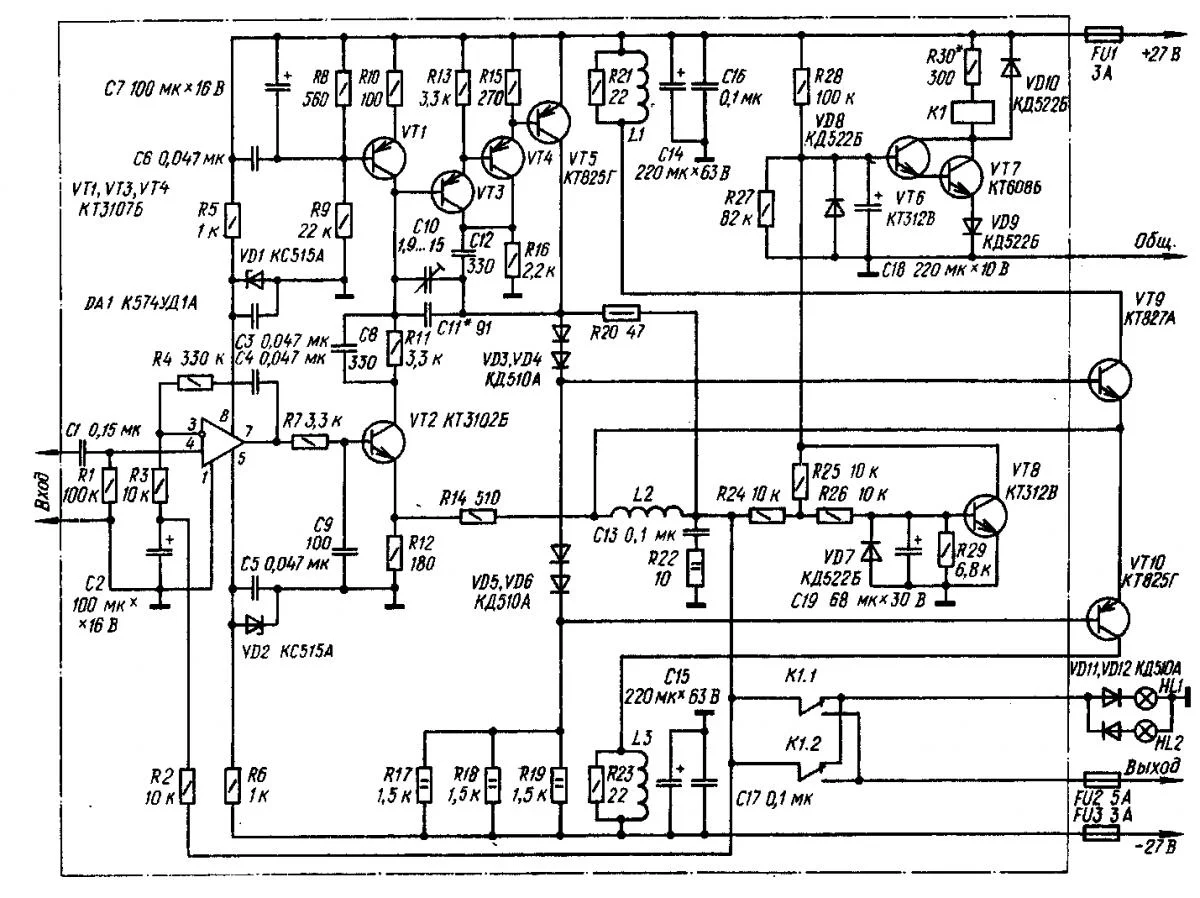

Подскажите сколько модулей в схеме? и если несколько то где они?

P.S. Только учусь разбираться в этом!=)

полная ссылка на схему

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Me1]

что подразумевается под модулем



[Гість 103546]

Вот додики. В ссылке Солнцева даже не упомянули!



[MICUMI]

что подразумевается под модулем

наверно определенные участки схемы выполняющие отдельные свойства...

к примеру в схеме датчика дыма разделение на датчик дыма и второй иодуль оповещение о дыме...

Вот додики. В ссылке Солнцева даже не упомянули!

А кто такой Солнцев?



[Me1]

ну это усилитель, он собственно и есть модуль. Сейчас такой паноптикум помещается в одной микросхеме, собирать эту схему разве что из любви к искусству.

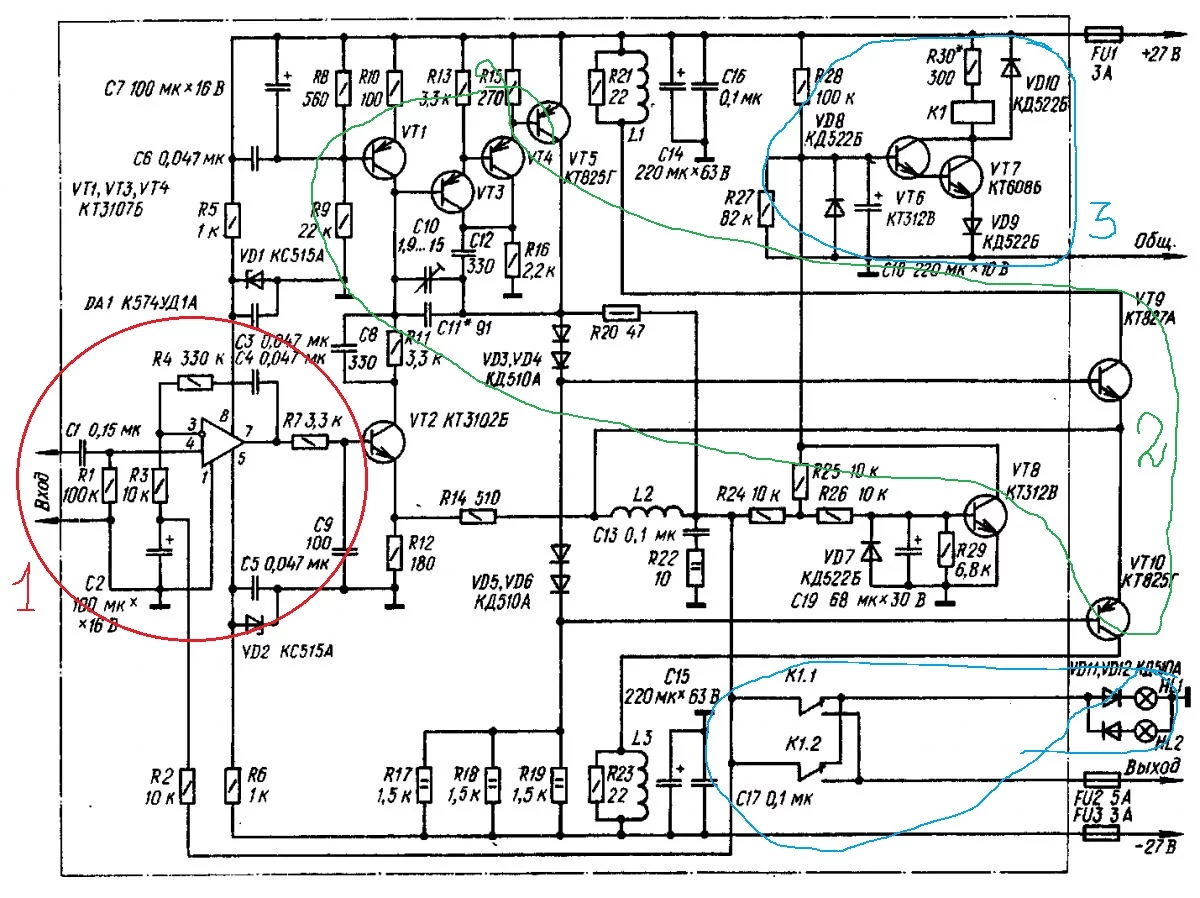

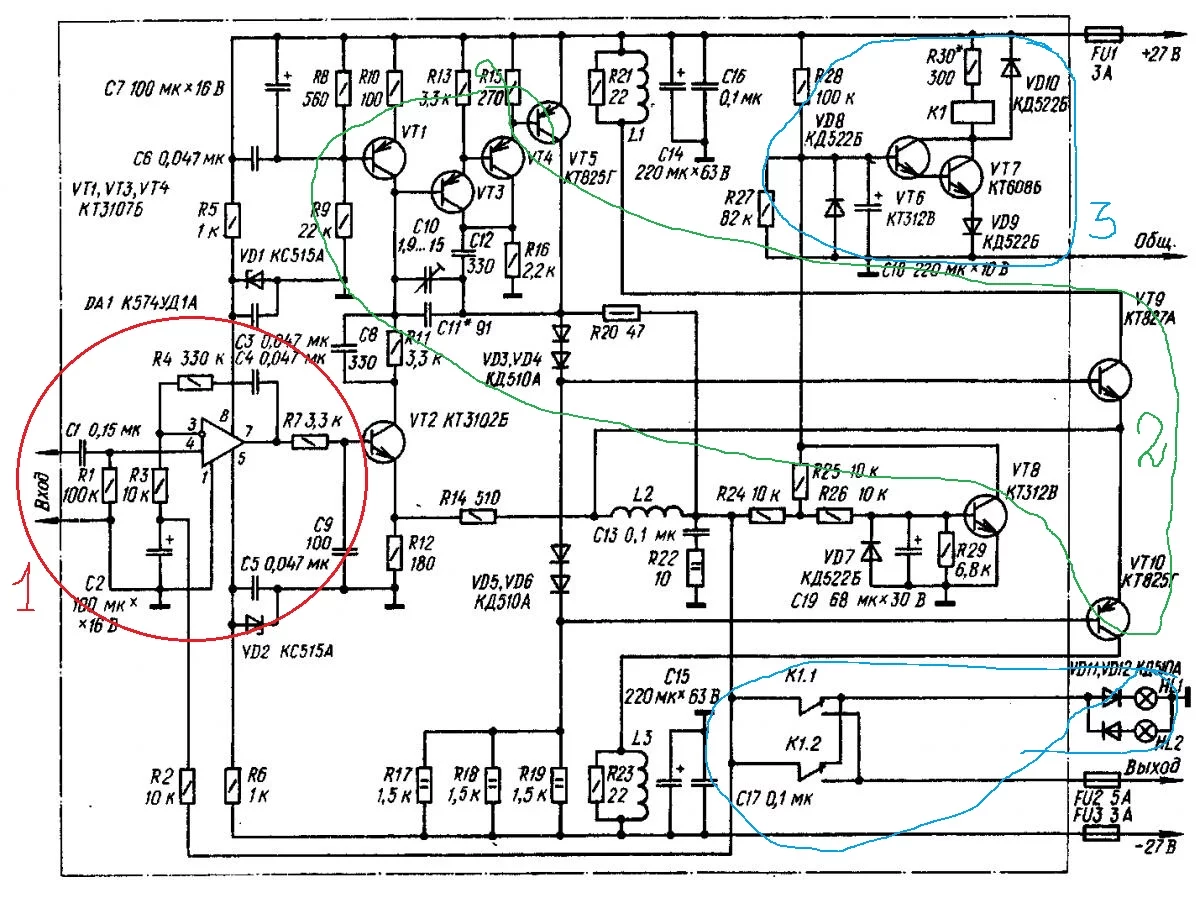

Если очень хочется поделить, то:
1. входной ОУ
2. собственно усилитель
3. защита.



[MICUMI]

ну это усилитель, он собственно и есть модуль. Сейчас такой паноптикум помещается в одной микросхеме, собирать эту схему разве что из любви к искусству.

Если очень хочется поделить, то:
1. входной ОУ
2. собственно усилитель
3. защита.

Спасибо=) а где на схеме это всё находится?



[Me1]

художник из меня не выйдет



[MICUMI]

художник из меня не выйдет

Спасибо огромное все понятно!!!!



[sergeyev792]

ну, кагбэ Солнцев её сам слямзил откуда-то...

но на вопрос ТСа можно ответить так: модули (т.е. блоки) нужны, когда различные группы элементов устройства или слишком сложные, или имеют разные требования по тепловым, электромагнитным, механическим, радиационным, химическим и т.п. особенностям, и поэтому исполнение их на одной плате нежелательно, или вообще невозможно

ЗЫ
за окошком ебутся кошки (во многом я им даже завидую) 2011 год, поэтому современное развитие электроники предполагает переход на компоненты и элементы с более высокой интеграцией, поэтому имеет смысл сейчас натаскиваться именно на элементную базу, т.к. схемотехнических решений той или иной задачи может быть достаточно много...

Собственно, Me1 уже всё и написал



[MICUMI]

ну, кагбэ Солнцев её сам слямзил откуда-то...

но на вопрос ТСа можно ответить так: модули (т.е. блоки) нужны, когда различные группы элементов устройства или слишком сложные, или имеют разные требования по тепловым, электромагнитным, механическим, радиационным, химическим и т.п. особенностям, и поэтому исполнение их на одной плате нежелательно, или вообще невозможно

ЗЫ
за окошком ебутся кошки (во многом я им даже завидую) 2011 год, поэтому современное развитие электроники предполагает переход на компоненты и элементы с более высокой интеграцией, поэтому имеет смысл сейчас натаскиваться именно на элементную базу, т.к. схемотехнических решений той или иной задачи может быть достаточно много...

Собственно, Me1 уже всё и написал

ясно=))



[wbrown]

ну, кагбэ Солнцев её сам слямзил откуда-то...

КВАД 405 по моему называется прототип.



[RUH]

ну это усилитель, он собственно и есть модуль. Сейчас такой паноптикум помещается в одной микросхеме, собирать эту схему разве что из любви к искусству.

Если очень хочется поделить, то:
1. входной ОУ
2. собственно усилитель
3. защита.

Ну, еще по каскадам можно поделить, - усилители тока, усилители напряжения.



[Гість 103546]

Ничего Солнцев не лямзил. Это его вариант Квода с разгрузкой по току. До него был вариант Решетникова. Думаю по миру хватало версий. Но в стартпосте именно страдания Солнцева, ему и лавры, или хотя-бы ссылки на него, а без них - только голота так поступает.

MICUMI, а на кой Вам всё это надо?



[sergeyev792]

присоединяюсь к последнему предложению из предыдущего поста: ТС, лучше найди себе девчонку и обсуждай с ней количество детей в будущей семье, чем количество каких-то стрёмных модулей в схеме, ибо со вторым по мере необходимости всегда успеешь разобраться, тем более интернет под рукой, масса учебников, сравочников, аппнотов, софт, многократно упрощающий расчёты и проектирование, а с первым - стоит лишь чуточку опоздать, расслабиться - и жизнь вся наперекосяк

(кстати, в СХЕМЕ модулей действительно не бывает, они бывают в КОНСТРУКЦИИ устройства)
