Как понизить напряжение ЗУ?

  • Автор теми Автор теми Maxa2007
  • Дата створення Дата створення

Maxa2007

Maxa2007
Статус: Офлайн
Реєстрація: 05.12.2007
Повідом.: 60
Как понизить напряжение ЗУ?

Как понизить напряжение ЗУ от мобильного с 6.4 до 4.9в ?

Останнє редагування:
Підшаманити дільник зворотнього зв'язку. Струм навіть виросте :)

Можно поподробнее, есть две зарядки Nokia AC-8E и AC-12E

Нужна зарядка для Nintendo DSi
Имеется японская на 110в, нужно сделать под 220, решил переделать от Нокии, но есть одна проблема, при напряжении более 4,9в зарядка АКБ не происходит, приставка даже не реагирует

Maxa2007 сказав(ла):
Можно поподробнее, есть две зарядки Nokia AC-8E и AC-12E
Натисніть, щоб розгорнути...

Знаешь про надпись на заборе и про дрова за ним?

Хочешь получить правильную рекомендацию - сделай качественное фото платы из зарядок с двух сторон, чтобы можно было разглядеть надписи на деталях

amist сказав(ла):
Знаешь про надпись на заборе и про дрова за ним?

Хочешь получить правильную рекомендацию - сделай качественное фото платы из зарядок с двух сторон, чтобы можно было разглядеть надписи на деталях
Натисніть, щоб розгорнути...

Nokia ACP-12E

Добавил еще фото родной зарядки




CepDILLETO сказав(ла):
Использовать импульсный понижающий стабилизатор.
Натисніть, щоб розгорнути...

он не помещается в корпус ЗУ
еще заметил что при зарядке не родным ЗУ лампочка на приставке пульсирует, на родном таких пульсаций нет


Вкладення

  • P5110172.webp
    46 КБ · Перегляди: 517
  • P5110173.webp
    70.5 КБ · Перегляди: 176
  • P5110175.webp
    42 КБ · Перегляди: 205
  • P5110176.webp
    64 КБ · Перегляди: 508
Останнє редагування:

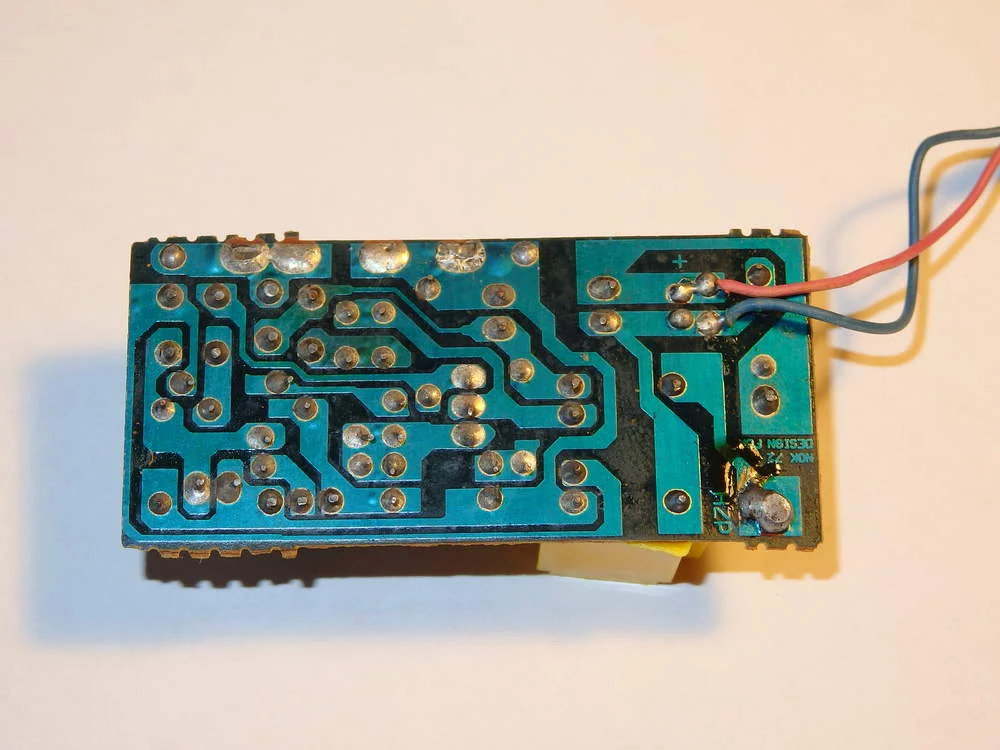

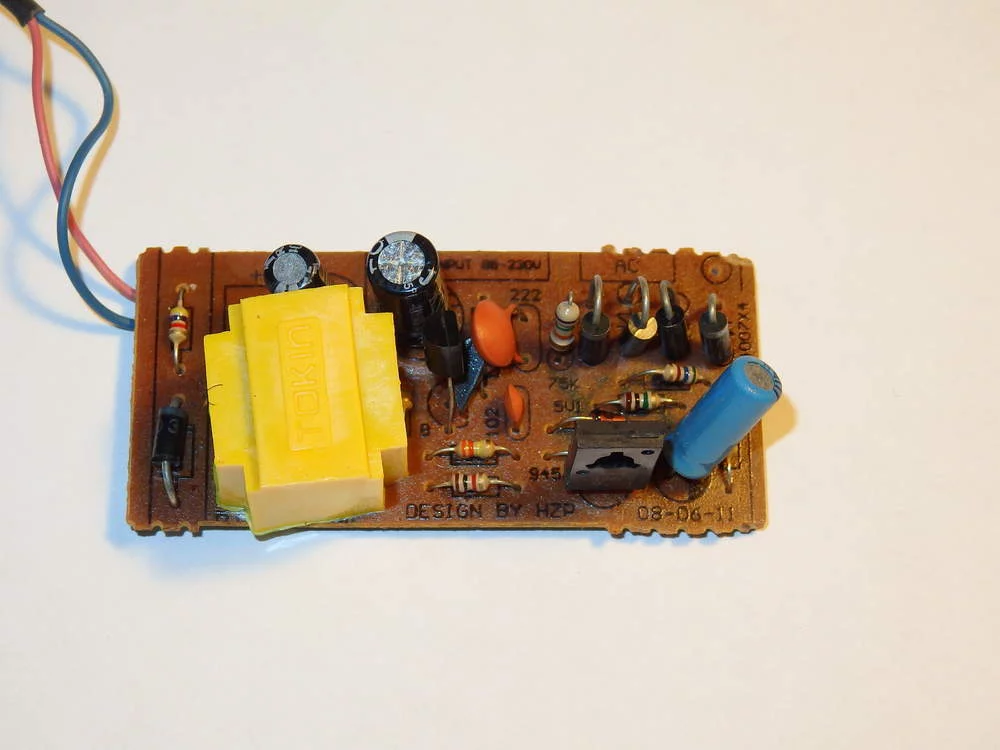

В первом только трансформатор перематывать

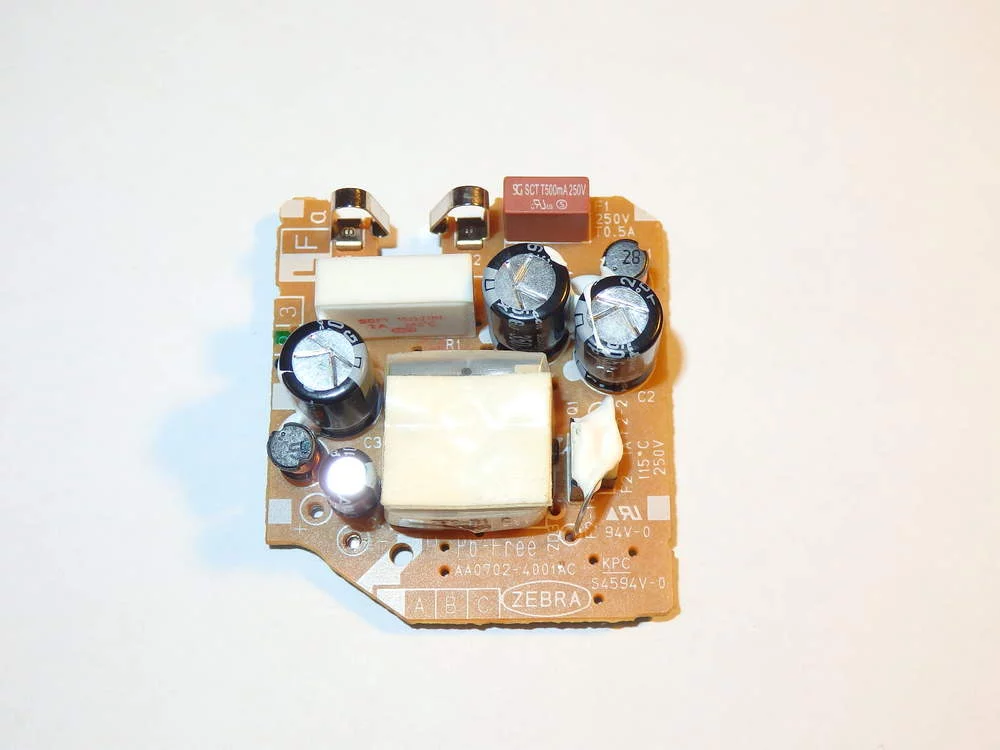

А вот эту можно, только снимок надо ещё более детальный, чтобы разглядеть надписи на деталях в черных корпусах

на первой нет стабилизации, для уменьшения напряжения нужно разобрать трансформатор и отмотать виток другой. Она будет проседать под нагрузкой, так что 5.7 или сколько там вольт надо измерять нагрузив на резистор 10-15Ом, иначе это кони в вакууме.

Второй не видно ничего, но видимо там таки есть планарная оптопара, шестиногое это по всей видимости 431 или аналогичное, так что вот те несколько резисторов в правом верхнем углу и есть делитель который надо подредактировать

Me1 сказав(ла):
на первой нет стабилизации, для уменьшения напряжения нужно разобрать трансформатор и отмотать виток другой. Она будет проседать под нагрузкой, так что 5.7 или сколько там вольт надо измерять нагрузив на резистор 10-15Ом, иначе это кони в вакууме.

Второй не видно ничего, но видимо там таки есть планарная оптопара, шестиногое это по всей видимости 431 или аналогичное, так что вот те несколько резисторов в правом верхнем углу и есть делитель который надо подредактировать
Натисніть, щоб розгорнути...

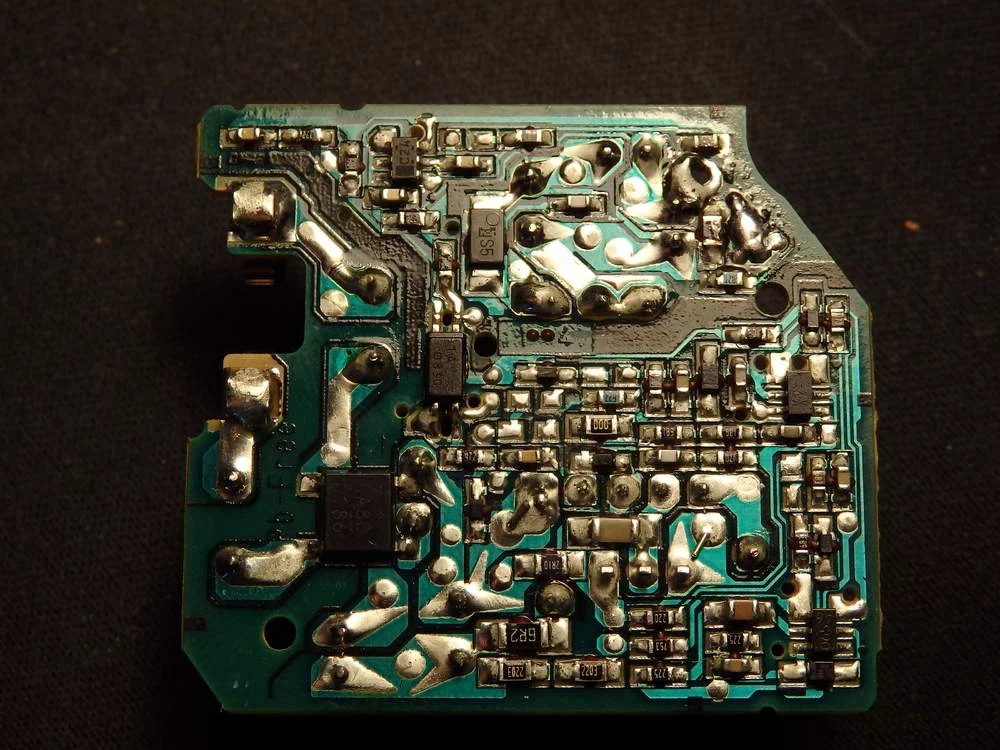

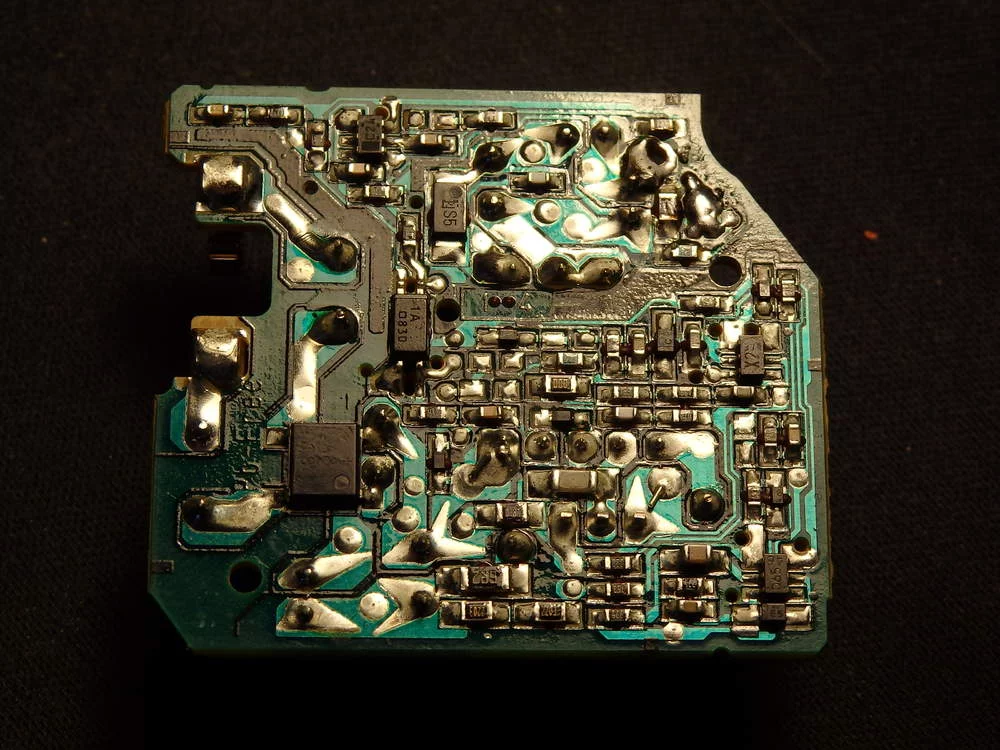

Так вторая фото это родное ЗУ на 110в
Вот его фото с другими настройками


Вкладення

  • P5110178.webp
    139.8 КБ · Перегляди: 177
  • P5110181.webp
    139.8 КБ · Перегляди: 115
Останнє редагування:
Maxa2007 сказав(ла):
Чем вариант плох через импульсный понижающий стабилизатор?
Натисніть, щоб розгорнути...
А он будет ощутимо дешевле, чем другое (не обязательно новое) ЗУ, которое без проблем можно доработать и выставить 4.9 на выходе?

Maxa2007 сказав(ла):
Чем вариант плох через импульсный понижающий стабилизатор?
Натисніть, щоб розгорнути...
Больше стабилизаторов богам стабилизаторов.

Самое простое это поставить одни-два диода на выход того китайского ****еца, пока не найдёте нормальный блок питания, который не страшно в руки взять.
