Как подключить сплиттер?

[AposTol]

Как подключить сплиттер?

В электронике особо не разбираюсь. Искал в интернете, но ничего толкового не нашёл.

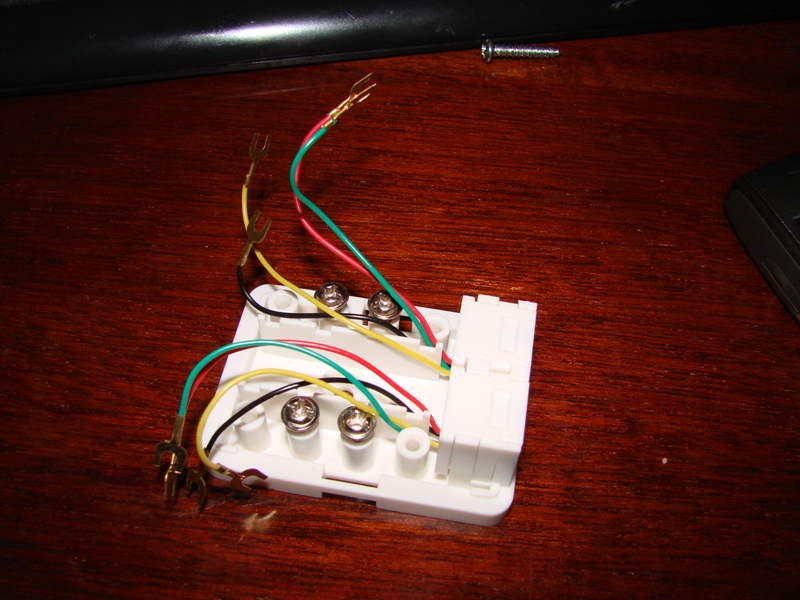

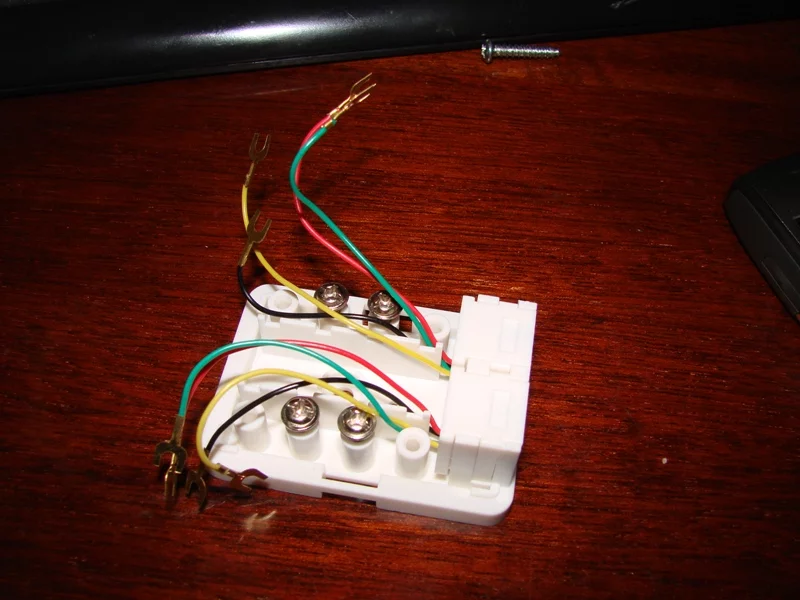

Есть сплиттер (прикрепил фотку). Нужно подключить, чтобы отдельно кабель шёл на телефон и отдельно к ADSL роутеру. Вот только не знаю что, куда и как подключать . Подскажите, пожалуйста
И ещё вопрос к сабжу: возможно ли как-то при данной конструкции обойтись без коннекторов RJ-11. Тоесть, мне кажется, наверное, можно просто подключить, как приходящую линию все остальные провода?
Заранее спасибо



[Mr.Smoker]

на фото обыкновенная телефонная двойная розетка, а не сплитер



[AposTol]

Хм.. ну не знаю.. отец покупал... Ну там 2 разъёма для коннекторов и отверстие для приходящего кабеля.. Так можно ли этим девайсом разветвить телефонный кабель?



[Grishanenko]

Можно и без коннекторов, если просто для нескольких телефонов - просто скрутить все провода параллельно и все.
Если речь об установке ADSL, то нужен фильтр. Если просто скрутка, то модем будет глохнуть при телефонных разговорах.



[AposTol]

Grishanenko, а можно подробнее, пожалуйста? А то я не совсем понимаю...
Как это скрутить провода параллельно? Что за фильтр для ADSL?



[Grishanenko]

Фильтр - коробочка примерно такого же размера, но у нее 3 разъема. Вход, выход на модем и выход на телефон. Они подписаны, так что там не спутаешь.
Параллельное подключение:
Под один шуруп своей розетки ставишь два красных провода, под другой - 2 зеленых. Остальные оставляешь свободными. Потом под эти же 2 шурупа подсовываешь по одному проводу от ТЕЛЕФОННОЙ розетки, закручиваешь.



[Stein]

гы...это не сплиттер....купи нормальный сплиттер этот разветвитель для твоей задачи непригоден!!!!



[AposTol]

Тоесть, лучше всего подключить ADSL фильтр, чтобы проблем не было?... Спасибо за помощь



[Stein]

Тоесть, лучше всего подключить ADSL фильтр

да...этот фильтр называется сплиттером...то что у тебя это не сплиттер а обычный развервитель телефоннои розетки...там фильтров никаких нет.....



[Klez]

В электронике особо не разбираюсь. Искал в интернете, но ничего толкового не нашёл.
Есть сплиттер (прикрепил фотку). Нужно подключить, чтобы отдельно кабель шёл на телефон и отдельно к ADSL роутеру.

это не сплиттер, а обычная двойная телефонная розетка. Сплиттер это электронный фильтр, который убирает ВЧ шипение для телефона. А в эту розтетку ты можешь просто включить телефон и модем, но в телефоне будет шипение и ВЧ писк от модема...
