Как подключить Audio Front Panel

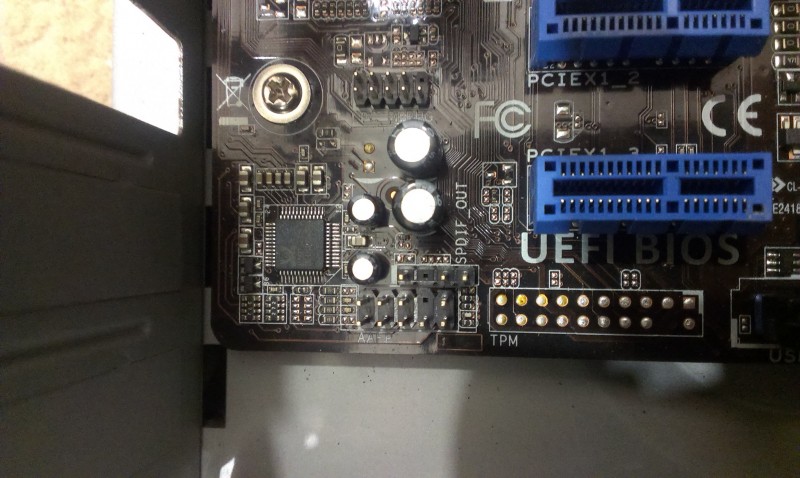

Ребят подскажите, как подключить аудио коннектора передней панели системного корпуса. В инструкции к материнской плате не совпадают с коннекторами от корпуса.
Если кому не сложно, подскажите по принципу (1-черный, 2-белый) к примеру...
Спасибо заранее...



[sankanet]

а что за корпус?



[Макс6584]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

а вообще странные контакты



[citylook]

Да корпус китайский, ATX. Примерно 2005 года выпуска, старенький.



[Rimlyanin]

а что за мать?
в режиме ac97 должно совпасть



[citylook]

Неа, не совпадает ...



Ребят, может кто подскажет?



[Rimlyanin]

Неа, не совпадает ...

что за мать?



[citylook]

Asus P8 H61-M LX R2.0



[enic]

1. в биосе переключить разъем

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

будет немного отличаться, потому что UEFI.

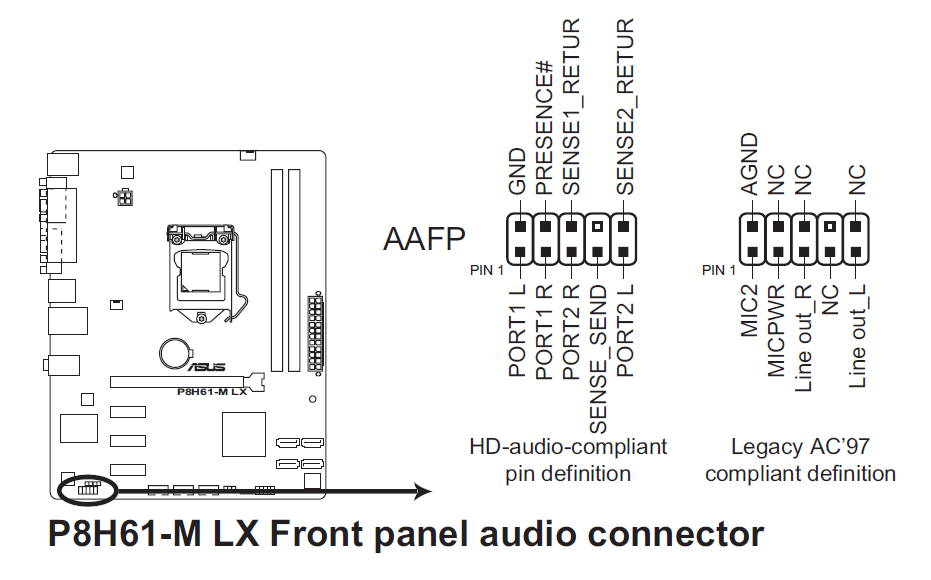

2. соединить соответственно правой части картинки:
мама - панель
Line out_L - L-OUT
Line out_R - R-OUT
MIC2 - MIC-IN (наверное, любой)
AGND - GND (точно любой)
