Как изготовить шкивы?

[mailw]

Как изготовить шкивы?

Мне нужно изготовить в малой серии (до десятка) зубчатые шкивы на ремень L с шагом зубца 9,53 мм для посадки на втулку - возможно, выточить, или отлить из пластмассы или металла - сколько это может стоить?

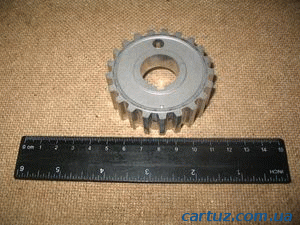

В качестве больших шкивов подходят шкивы коленвала ВАЗ (на фото), из них и изготовим, нужно изготовить и малые, примерно такие размеры:
Высота шкива должна быть 7 мм, 7-8 зубъев (диаметр 21 - 23 мм)
Нагрузка на ремень до 5 кг.



[Gasser]

из алюминия(Д16Т) или латуни .Точением ,потом фрезерованием.
Ведь деталь нагруженная ,судя по применению зубчатого ремня?



[mailw]

да, нагруженная, но не очень сильно, нагрузка на ремень до 5 кг



[Vladimir 1]

По хорошему шкив нужно считать. Могу дать методику расчета, могу и посчитать, если укажете тип и ширину ремня. Реборда делается отдельно, потом или напрессовывается или привинчивается к шкиву.
Сначала точим заготовку шкива, потом модульными фрезами нарезаем зубья, потом крепим реборду или реборды.
Собственно говоря и все.



[mailw]

Ремень типа L (шаг зубца 9,53 мм), ширина ремня 6,25 мм.
Подскажите, пожалуйста. методику.
И кто мог бы изготовить заготовку шкива - нарезать на нужную ширину и изготовить реборды я понимаю как.



[Vladimir 1]

Хорошо, я посчитаю.



[mailw]

можно посчитать болванки - циллиндры высотою 50мм



[Vladimir 1]

Вы не указали к - во зубьев. Это важно, пересчитайте пару раз.

можно посчитать болванки - циллиндры высотою 50мм

Не понял, какие болванки?



[mailw]

циллиндрические заготовки, из которых можно нарезать шестерни

А из эпоксидки отлить можно шестерни такие?
Достаточно прочные будут?



[ol8494]

Вы не указали к - во зубьев. Это важно, пересчитайте пару раз.

20 зубов. На фото вполне видно.



[mailw]

причём от чего эта вот капроновая шестерня, совершенно непонятно..
проще конечно просто подобрать было бы их, знать бы от чего могут подойти.



[В.А.]

причём от чего эта вот капроновая шестерня, совершенно непонятно..
проще конечно просто подобрать было бы их, знать бы от чего могут подойти.

Проще купить нужный...

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[mailw]

Проще купить нужный...QUOTE]
Не сильно и проще. Поставки из Италии - оочень долго, да и дорого.
Проще было бы понять где они используются,и исходя из этого поискать в наличии.



[walle]

Поищи на cncmasterkit-е там была тема изготовления шкивов.
Вкратце так: отезаеш кусок ремя свертываеш его в кольцо,как будто он огибает шкив, фиксируеш оборачивеш напремер бумагой, делаеш дно в целиндре и заливаеш эпоксидкой. Получается шкив к этому ремню.



[mailw]

спасибо!
я как раз думал об эпоксидке...
но эпоксидка-достаточно ли прочна для шкивов?
нагрузка на ремень предполагается до 5 кг.



[walle]

спасибо!
я как раз думал об эпоксидке...
но эпоксидка-достаточно ли прочна для шкивов?
нагрузка на ремень предполагается до 5 кг.

Это зависит от применяемой эпоксидки и наполнителя.
Может ларит + стеклоткань ???



[mailw]

спасибо, поищу про эти материалы.
пока один шкив выточил из оргстекла, довольно прочный вроде.



[Dr. Garin]

я ищу кто может изготовить большой шкив из дюраля с диаметром около 300 мм. Если есть спецы- откликнитесь в личку.
