Фотоотчет "вскрытия"... фотоаппарата
Попал мне в руки фотик Canon PowerShot 540, который списали в безнадежный хлам. Пол-года назад его уронили и при падении у него заклинило объектив. Он перестал "складываться" и отказывался включаться. Поскольку фотик далеко не новый - с ремонтом решили не заморачиваться - замена объектива - это по сути новый аппарат. Ему на замену пришла другая мыльница. А данный экземпляр от утилизации спасло лишь то, что хозяева вспомнили про мою любовь кремонтудоламыванию всякой электроники(например, паять контакт линзы CDROM-а паяльником с жилой больше 5мм - это ко мне[это еще школа была - зато получил персональный CD-плеер!!]).
В общем, в наличии фотик который не жалко и немного свободного времени. Поскольку занимался этим только в свободное время, то и процесс растянулся чуть ли не на пару недель. Предвидя это, я стал снимать ключевые этапы, чтобы не забыть что-куда надо вкрутить/вставить. Уже получив результат я решил - это же практически фотоотчет Unboxing
. Возможно не мне одному интересны шлейфы и микросхемы
.
Внимание! Это не руководство к действию. Если вы хотите отремонтировать свой фотик - отдайте его профФессионалам
.
Для ремонта желательно иметь минимальный набор инструментов. То чем пользовался я - будет на картинке в конце разборки. Я не занимаюсь ремонтами, поэтому у меня не было набора хороших отверток - это большой минус. Пришлось пользоваться советскими маленькими отвертками, которые дааавно были подточены для маленьких болтиков. Работа с паяльником - это вообще отдельная тема. Не то что заземления - у меня не было даже канифоли(на базар ради этого я не поехал - воспользовался аспирином). В качестве рабочего места использовал школьный стол сына - он вносит свой колорит в унылые фотографии.
Предварительно я естественно погуглил про проблемы кэнона и заклинивших объективов. Называется это вроде "Error 18". Есть для этого даже отдельные сайты. Но все рекомендации не принесли результата.
Приступил к вскрытию.

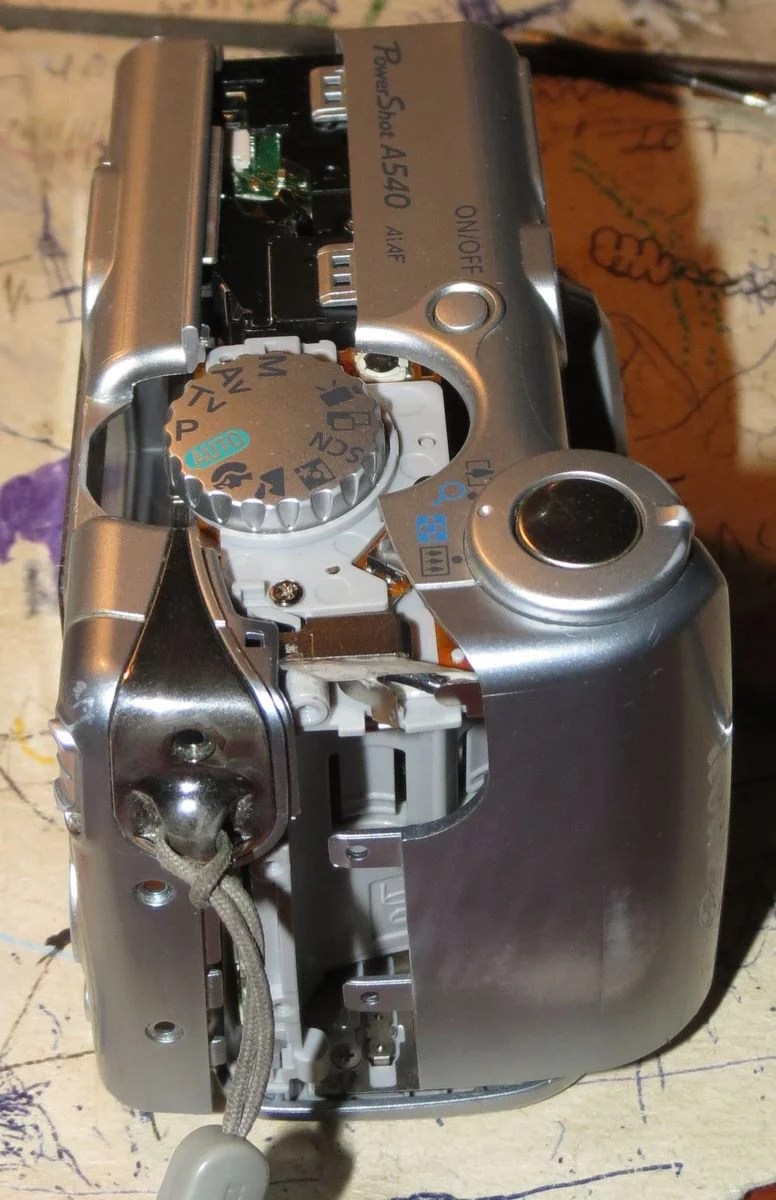

Естественно сначала вынул батареи, карточку. Раскрутил все видимые болтики. Обязательно для них надо завести какую-то "тару" с секциями - болтиков много и многие отличаются. Важно запомнить что откуда! Аккуратно отдвинул заднюю крышку - оказалось сверху есть маленькие защелки - надо приложить небольшое усилие

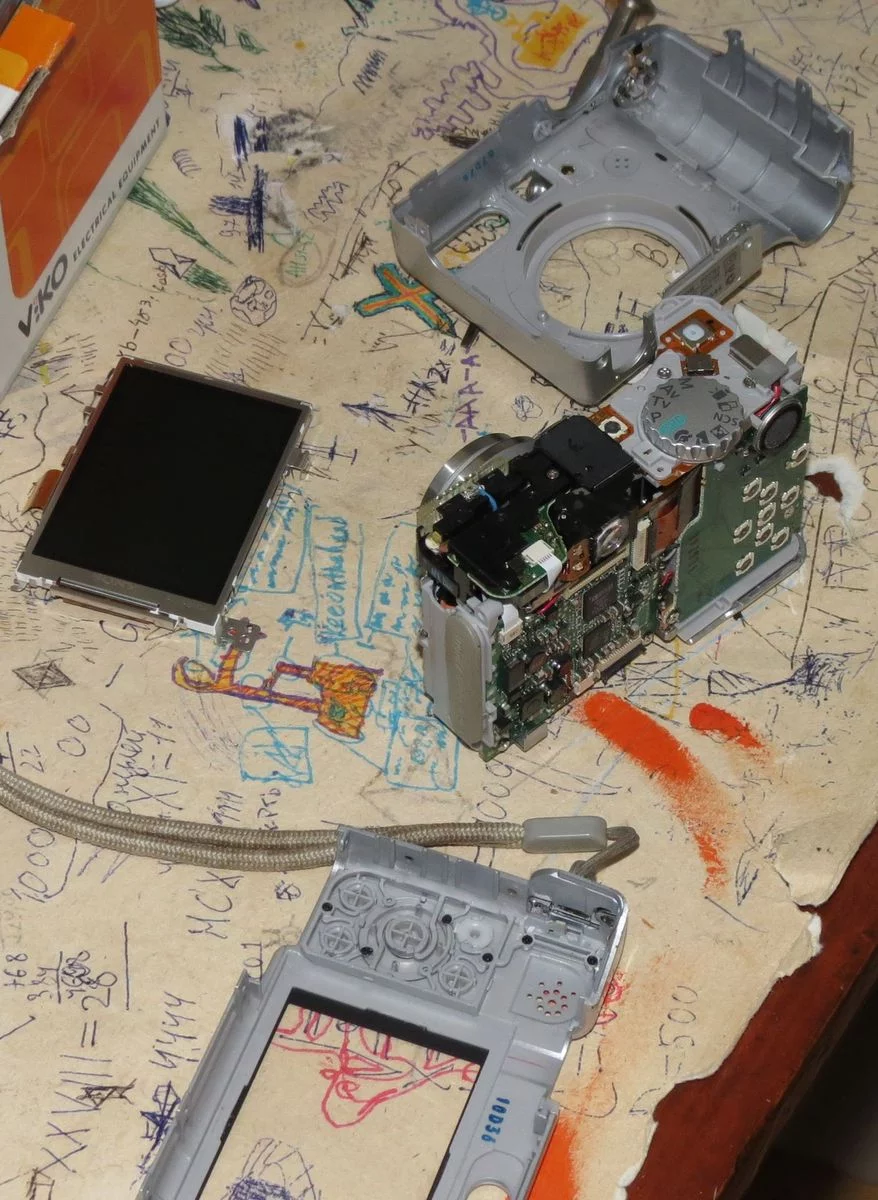

Открутил болтик и снял панель, которая фиксирует экран(на след.снимке панель поставил назад, чтобы запомнить механизм)

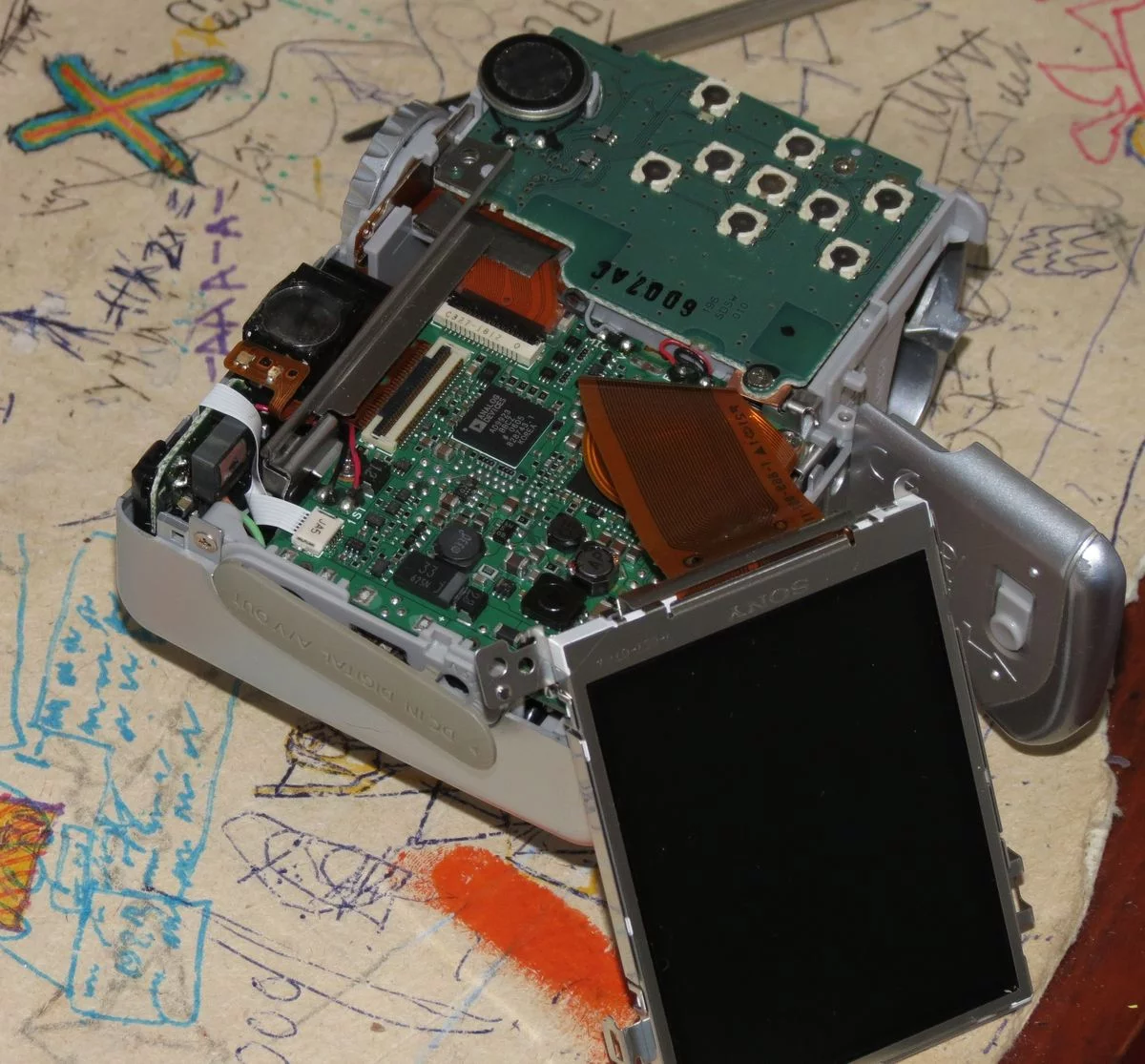

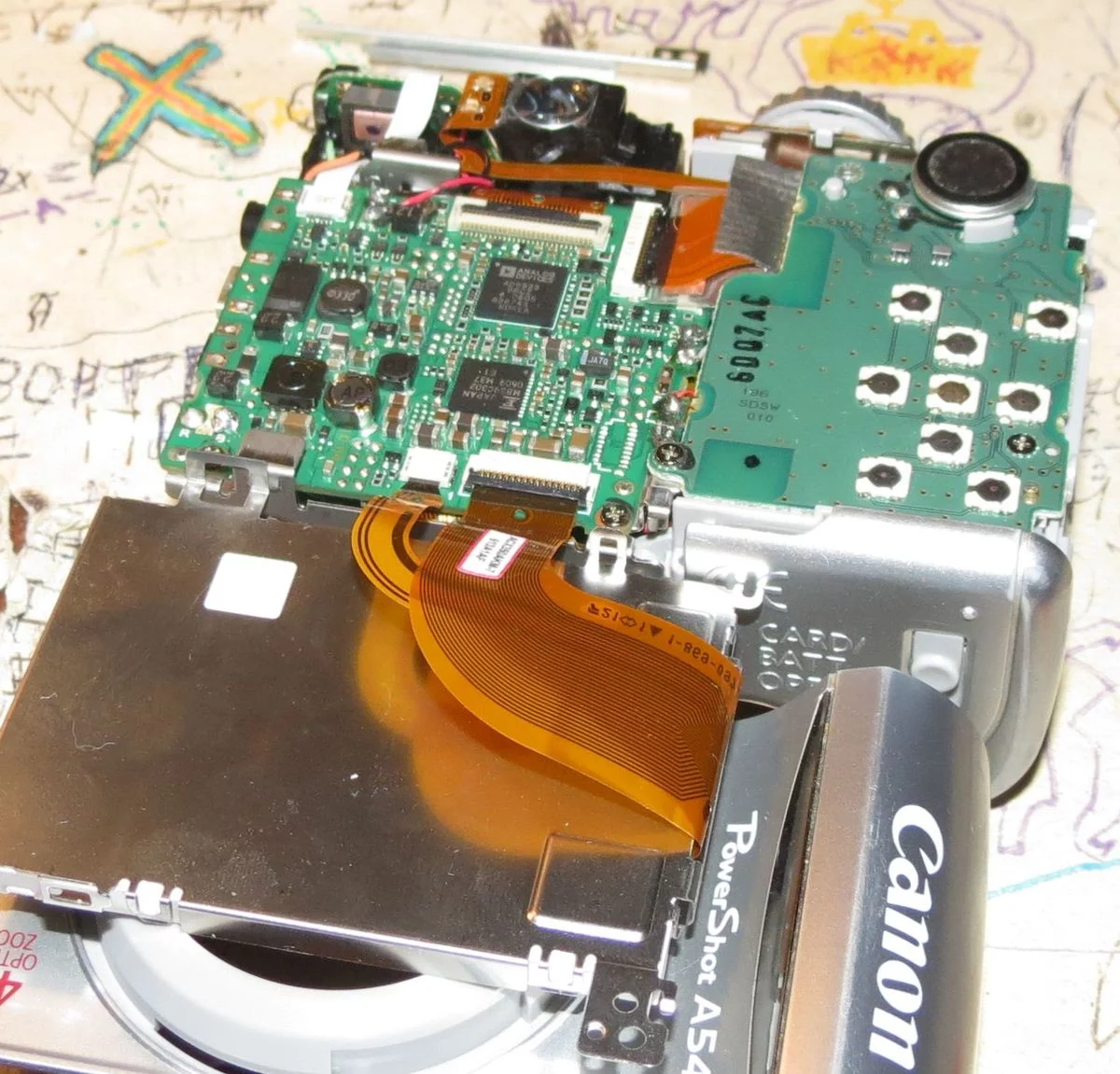

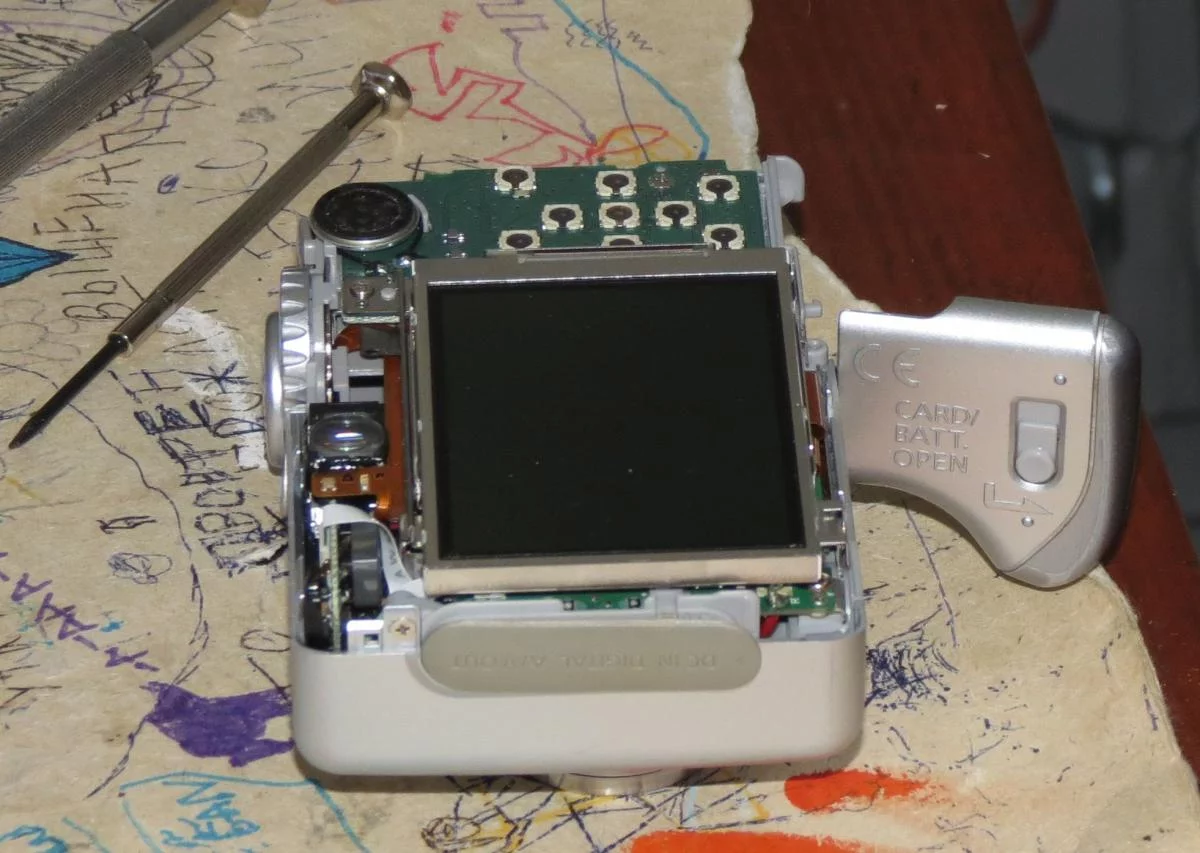

Аккуратно!! отщелкиваем фиксаторы шлейфов и снимаем экран.
Со шлейфами я намучался при сборке. Оказывается -фиксаторы не зафиксированы в разъеме, а сидят на контактах. Когда один выпал - я расстроился, решил что испортил разъем. Потом с помощью линзы рассмотрел устройство и вернул его назад.

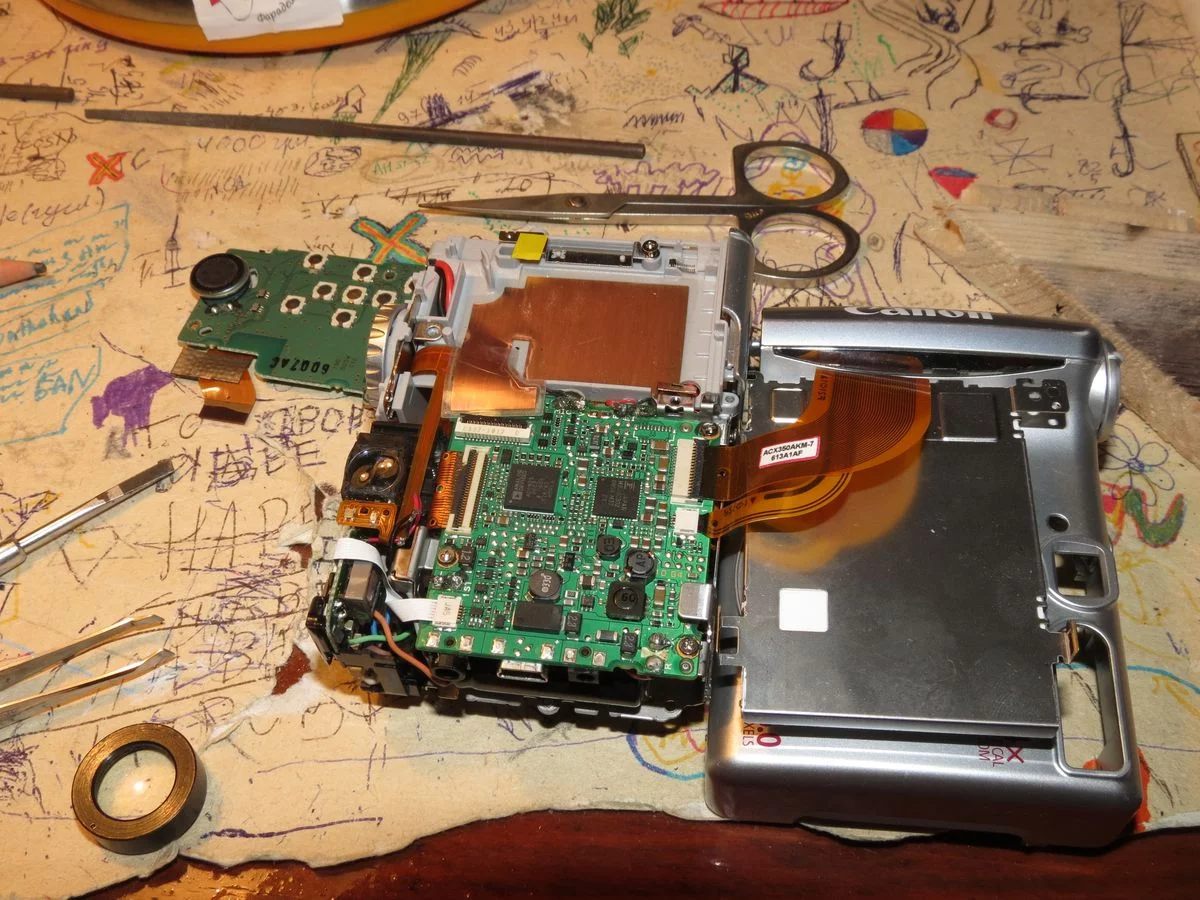

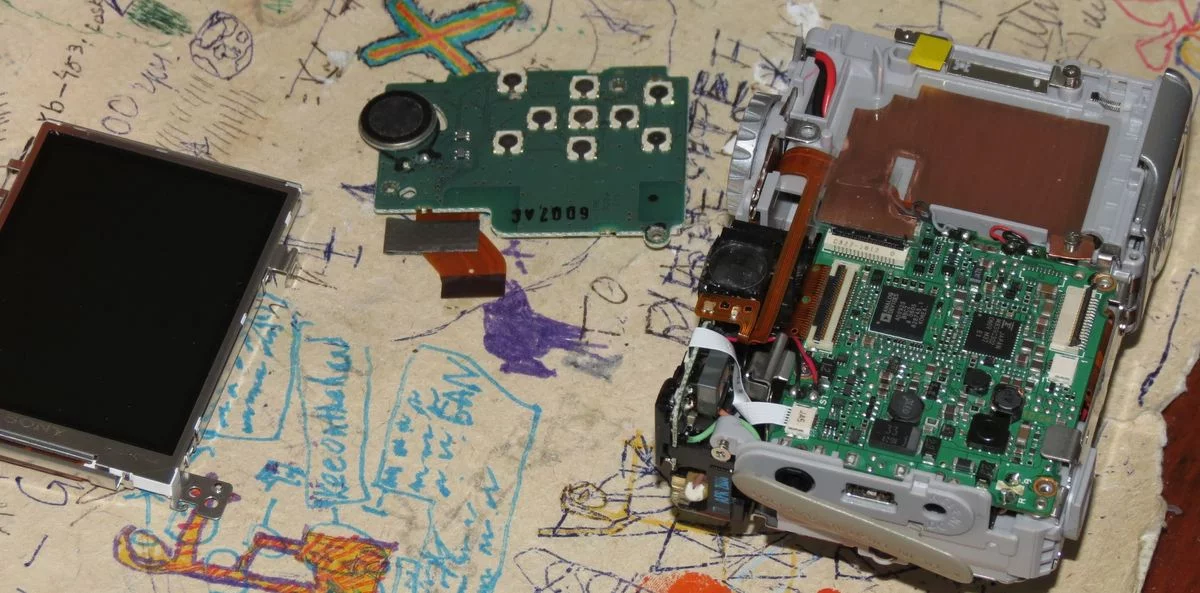

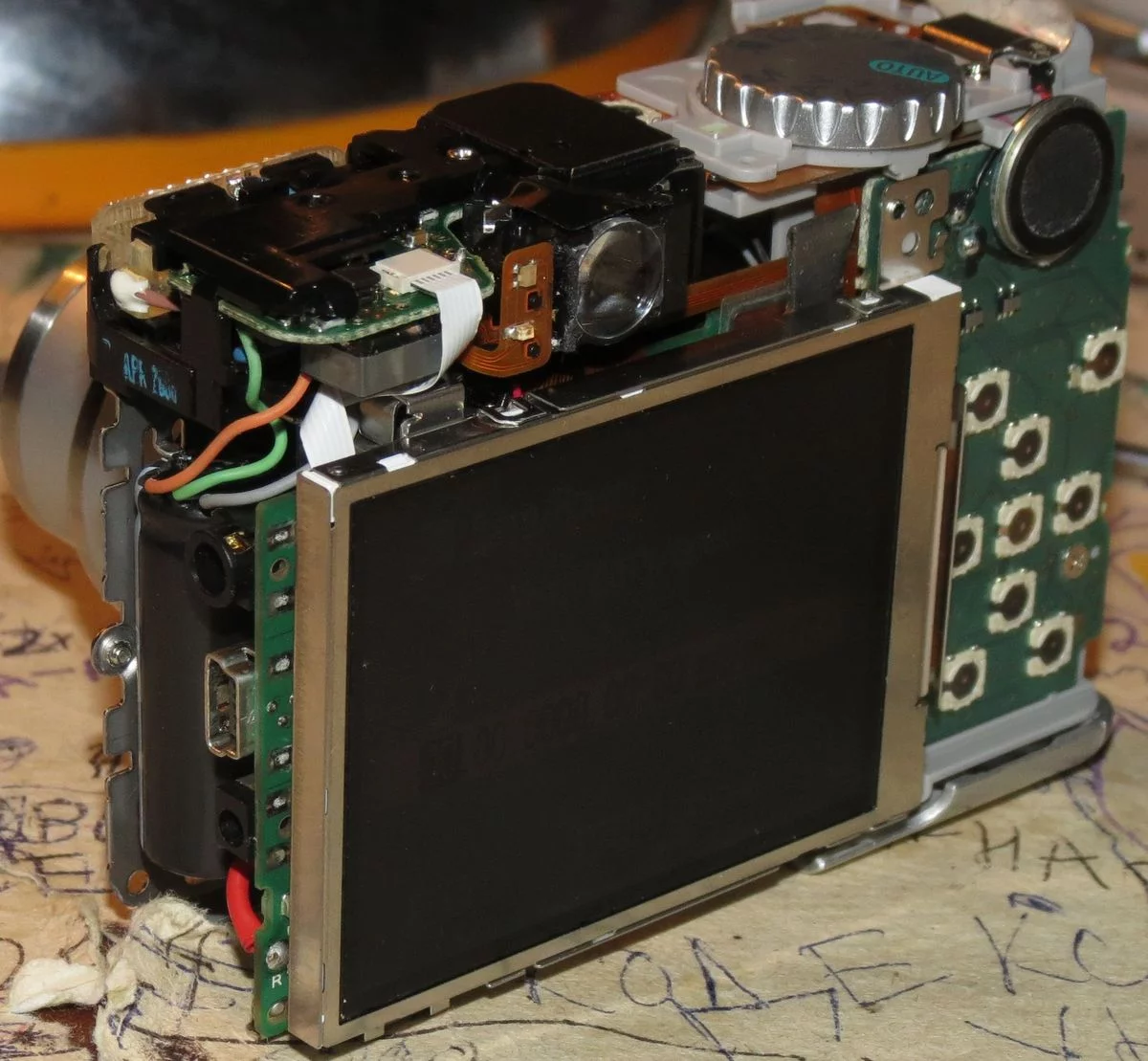

Снял панель с "кнопками"

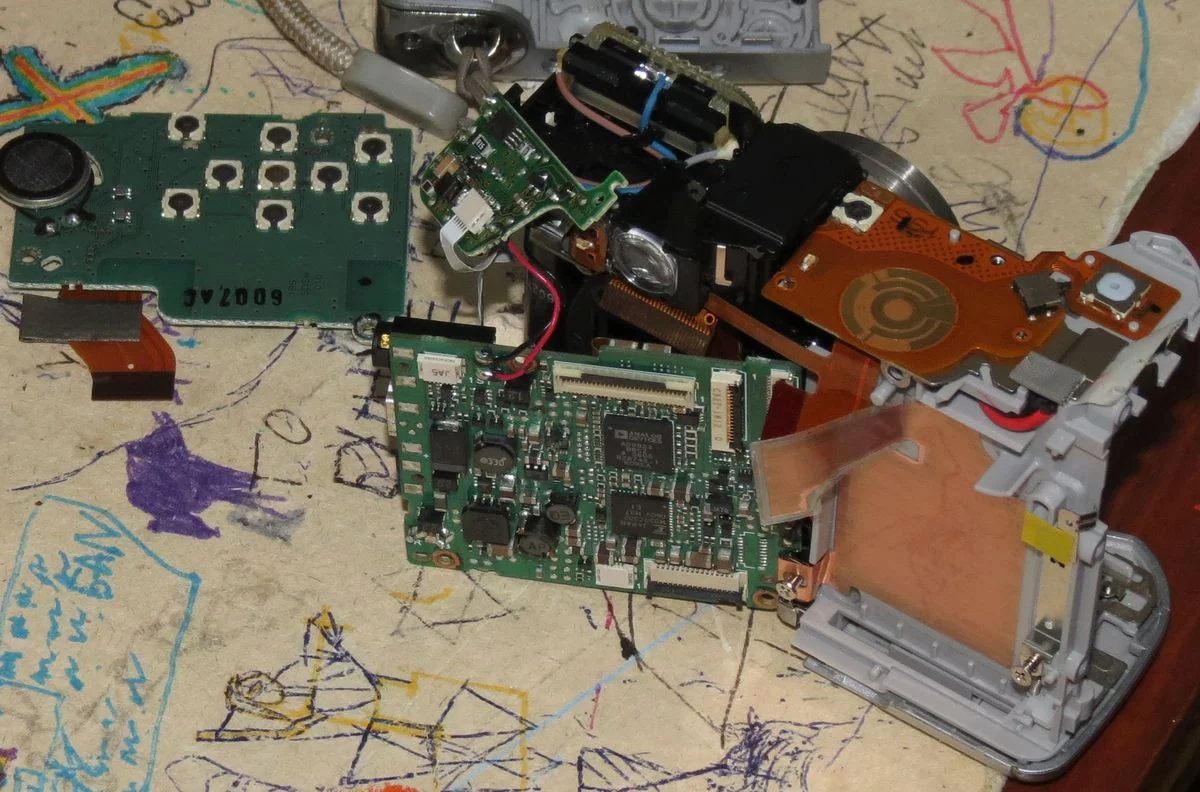

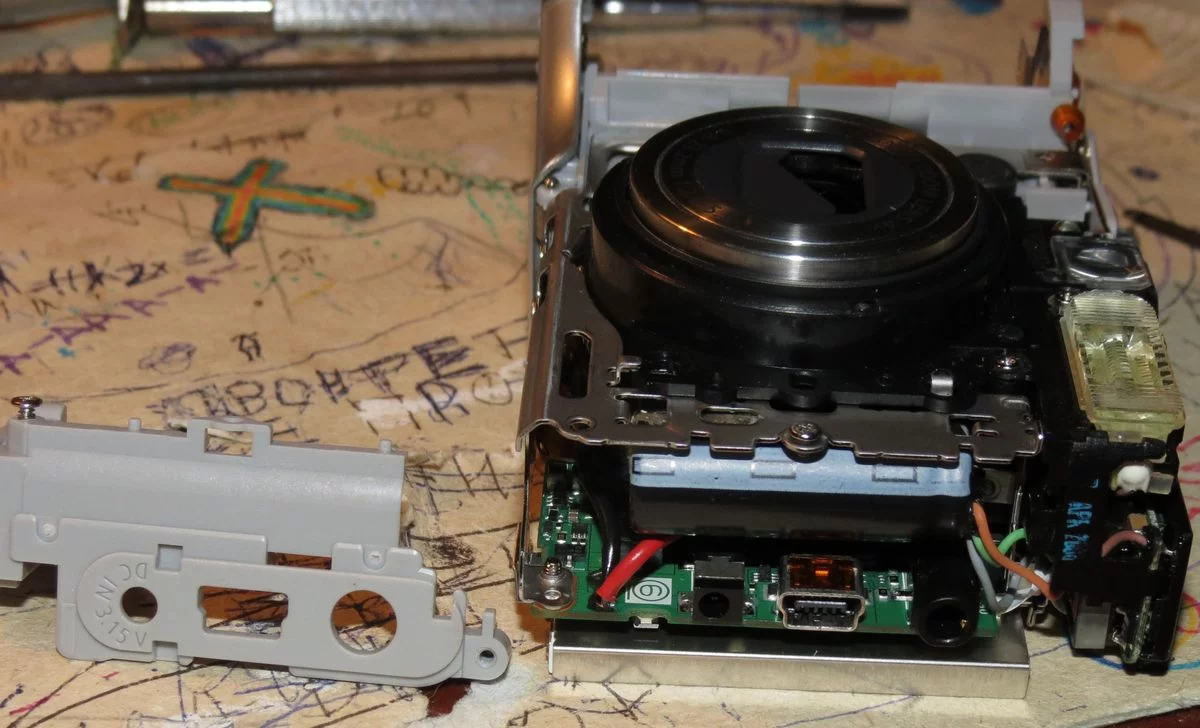

Снял переключатель режимов и попытался отодвинуть основную плату.

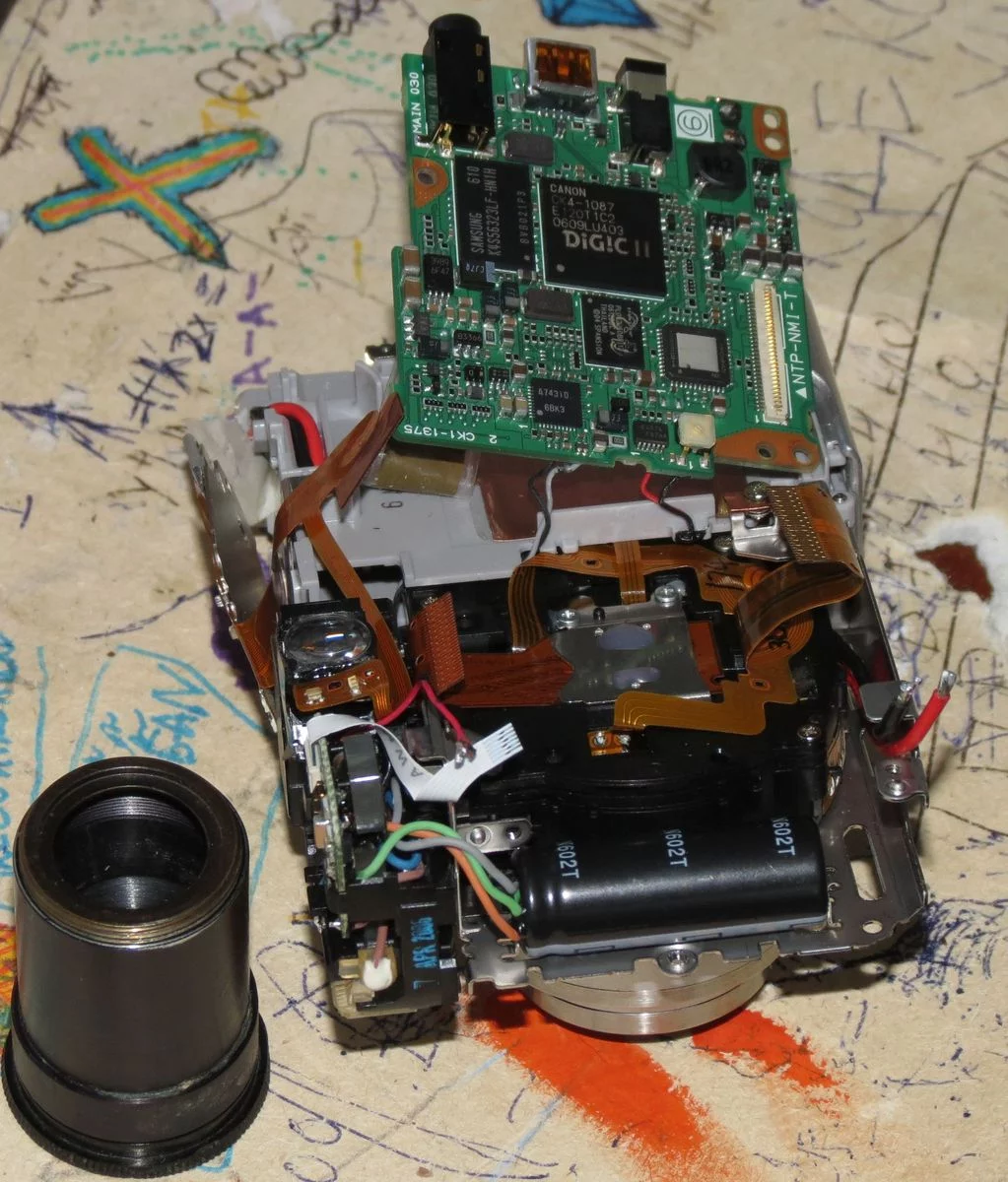

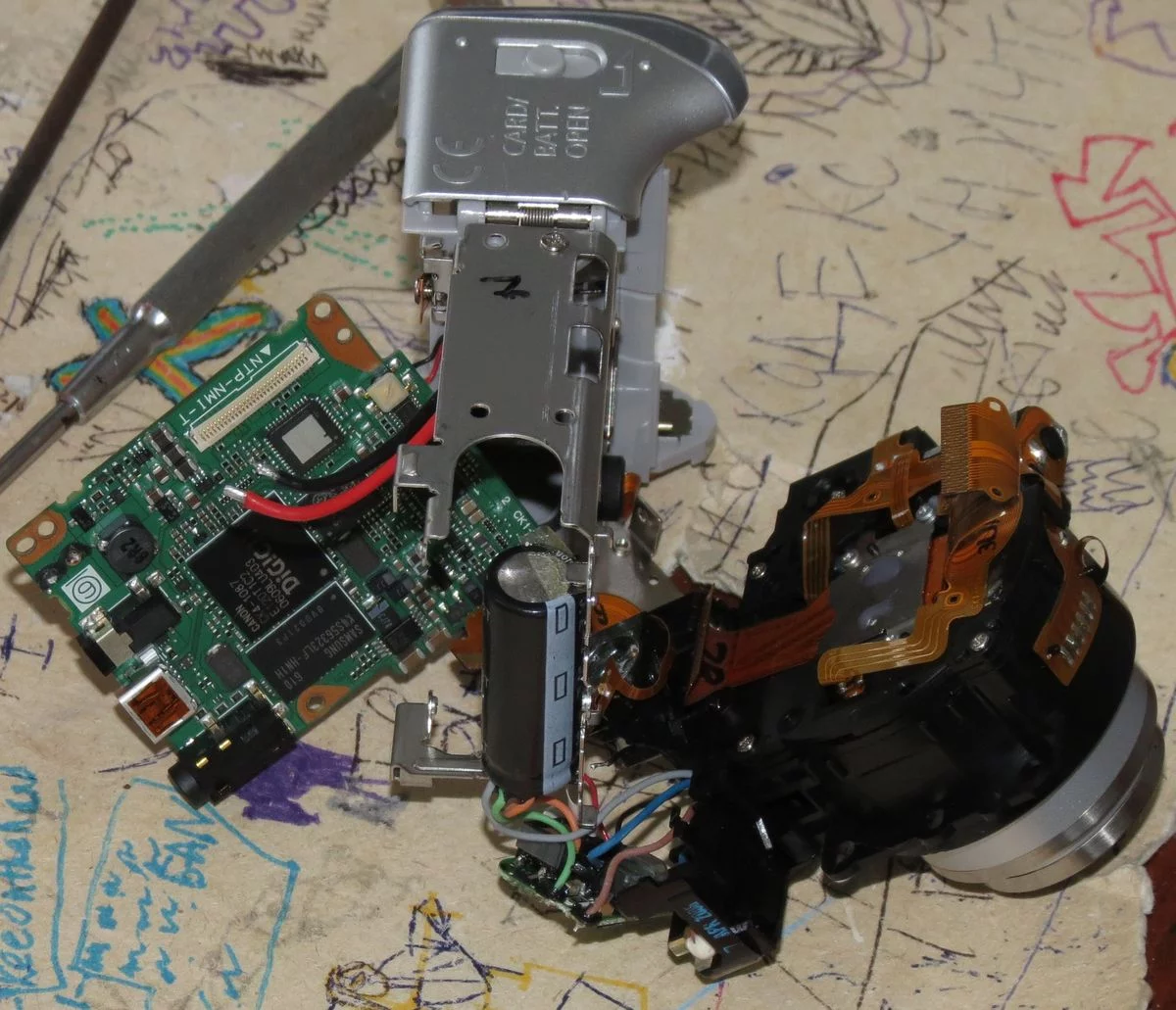

Оказалось, что добраться до объектива, а тем более извлечь его невозможно - пришлось отпаивать (не водой, а паяльником) несколько проводов. 2 на питание, 2 на микрофон и 2 к системной батарейке. Можно было бы обойтись и проще, если бы смог снять аккумуляторный блок... Но к сожалению один болтик наотрез отказался выкручиваться. А моим набором отверток я его убедить не смог.

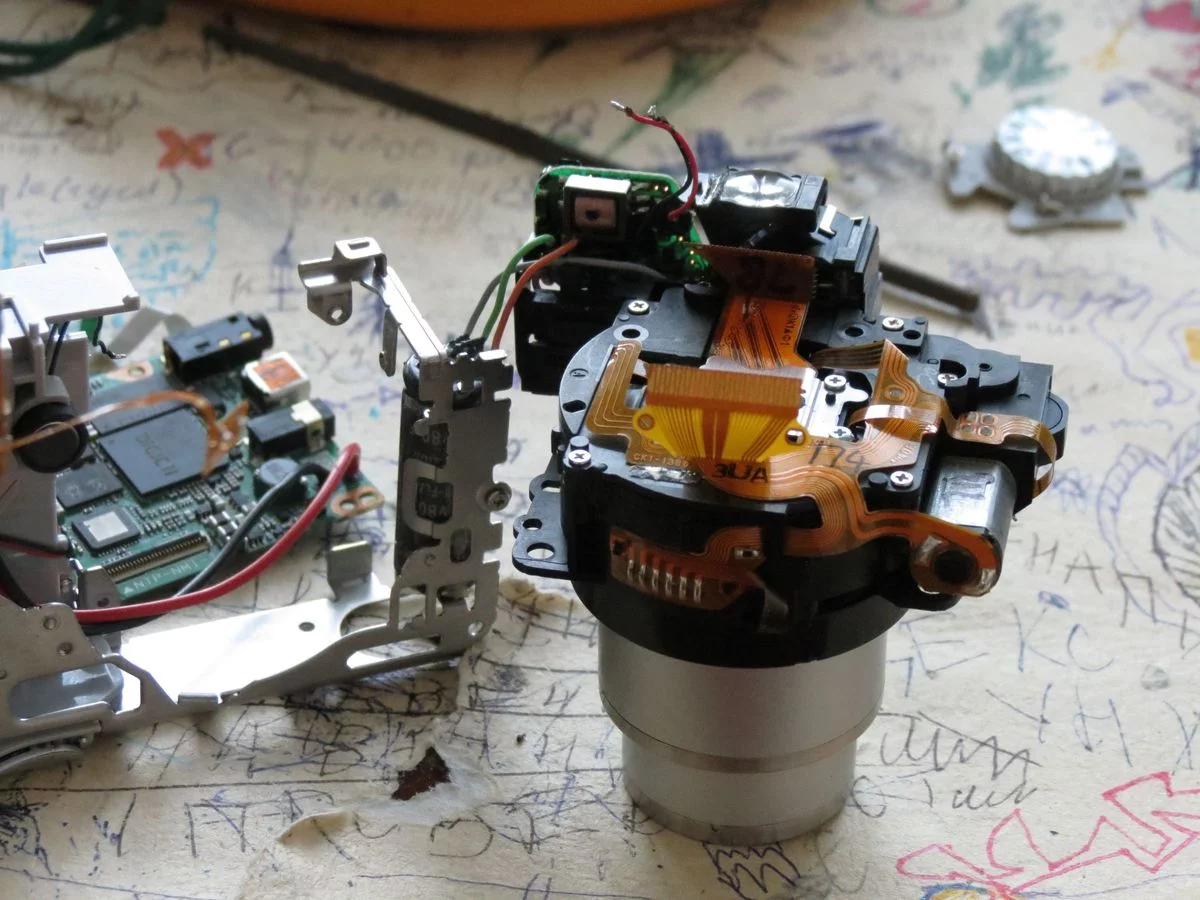

После этого я смог отделить объектив. Я так упорно к нему добирался, потому что надеялся"что там есть кнопка, у него должна быть кнопка" что смогу немного его раскрутить и собрать приолжив небольшое усилие. Отчасти я был прав. Объектив смог немного раскрутить. При этом разборка его практически невозможна. Но она мне и не пригодилась.
Немного ослабив сборку объектива я не сильно надавил на него и он сложился.
После этого я сделал обратную сборку, все спаял. Вставил батарейки. Включил. Объектив выехал и опять отрубился.
В этот момент конец фотика был как никогда близок... Благо что это уже была вторая неделя ремонта и я не особо напрягался ради результата - накала страстей не было.
На следующий день я опять разобрал его до объектива, но решил действовать иначе. На объективе есть мотор. По его маркировке я в инете нашел характеристики. Для его работы нужно напряжение от 1 до 4 вольт. Я взял простую батарейку и ослабив сборку объектива подал на мотор напряжение. Объектив собрался

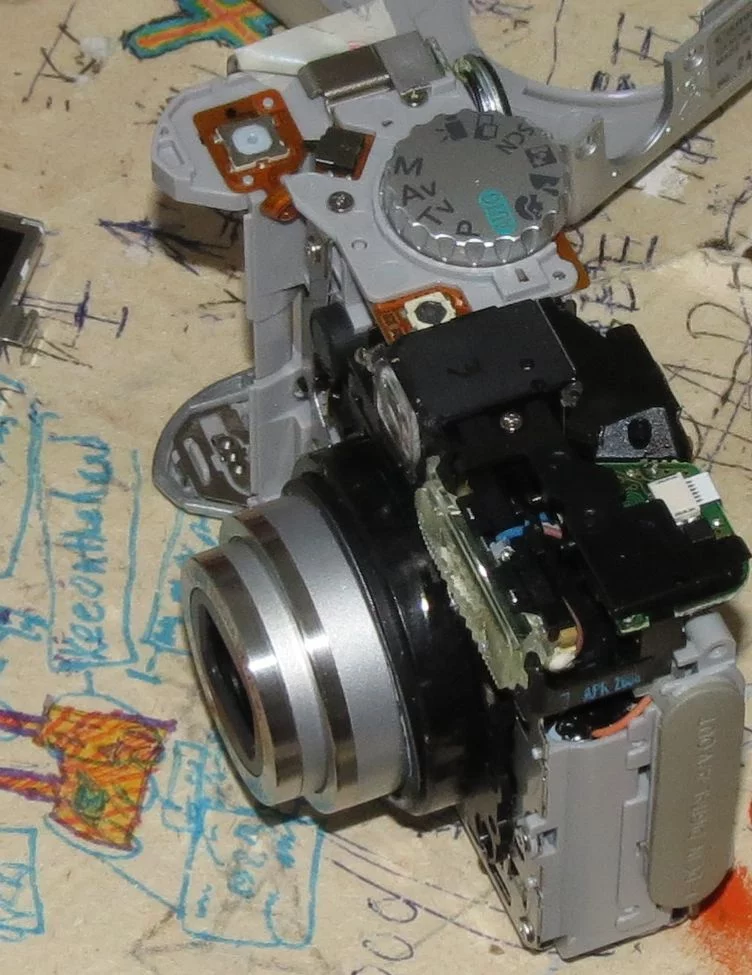

. Я скрутил объектив и несколько раз выполнил "открытие-закрытие". Сначало процесс шел со скрипом, а потом выровнялся. Внутри объектива есть подвижный шлейф. Скорее всего при падении он загнулся и мешал движению. Путем прямого массажа удалось его выровнять и помеху устранили!
Дальше в обратном порядке все собрал.

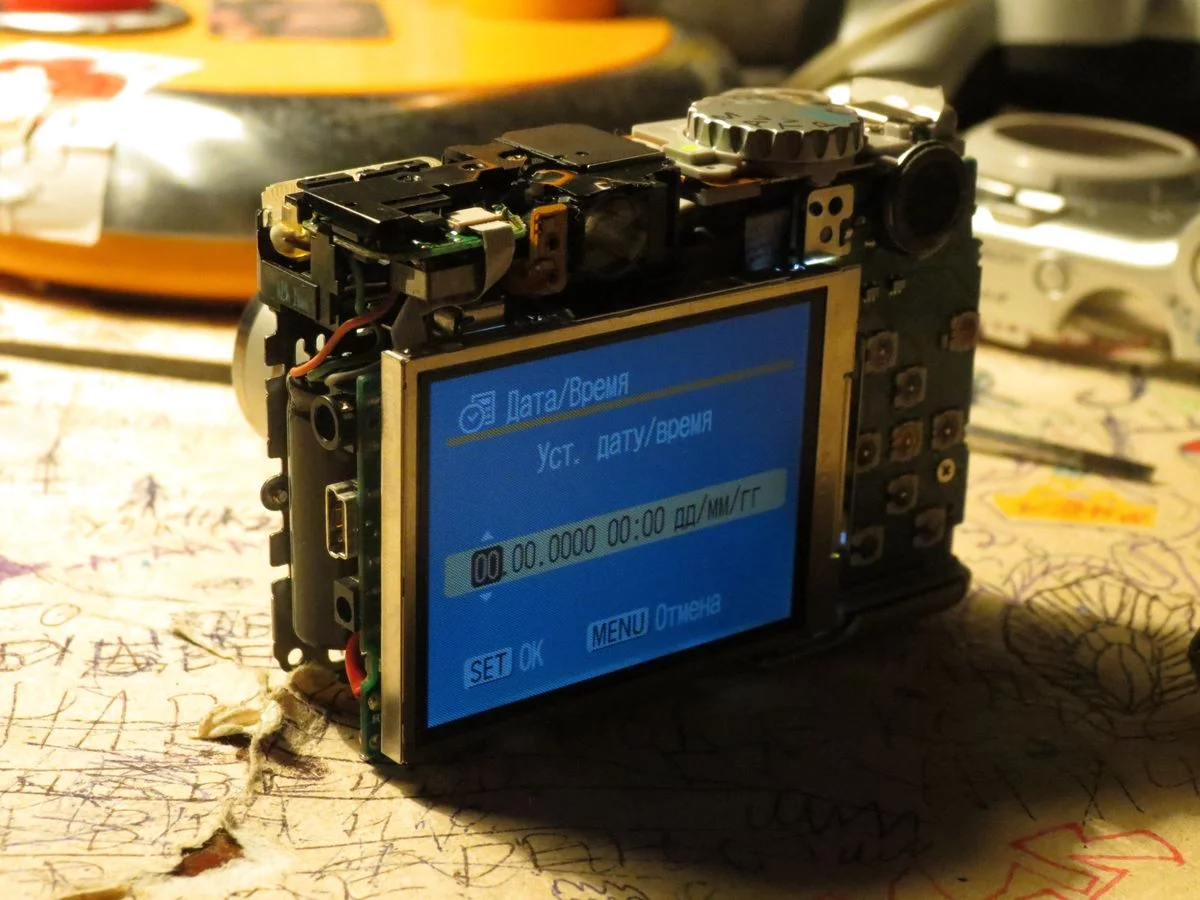

Немного помучался со шлейфами. Сначала не все заработало из-за того что не до конца подсоединил экран. Подправил шлейфы и...
Собираем - и гадаем: сколько лишних деталей останется?

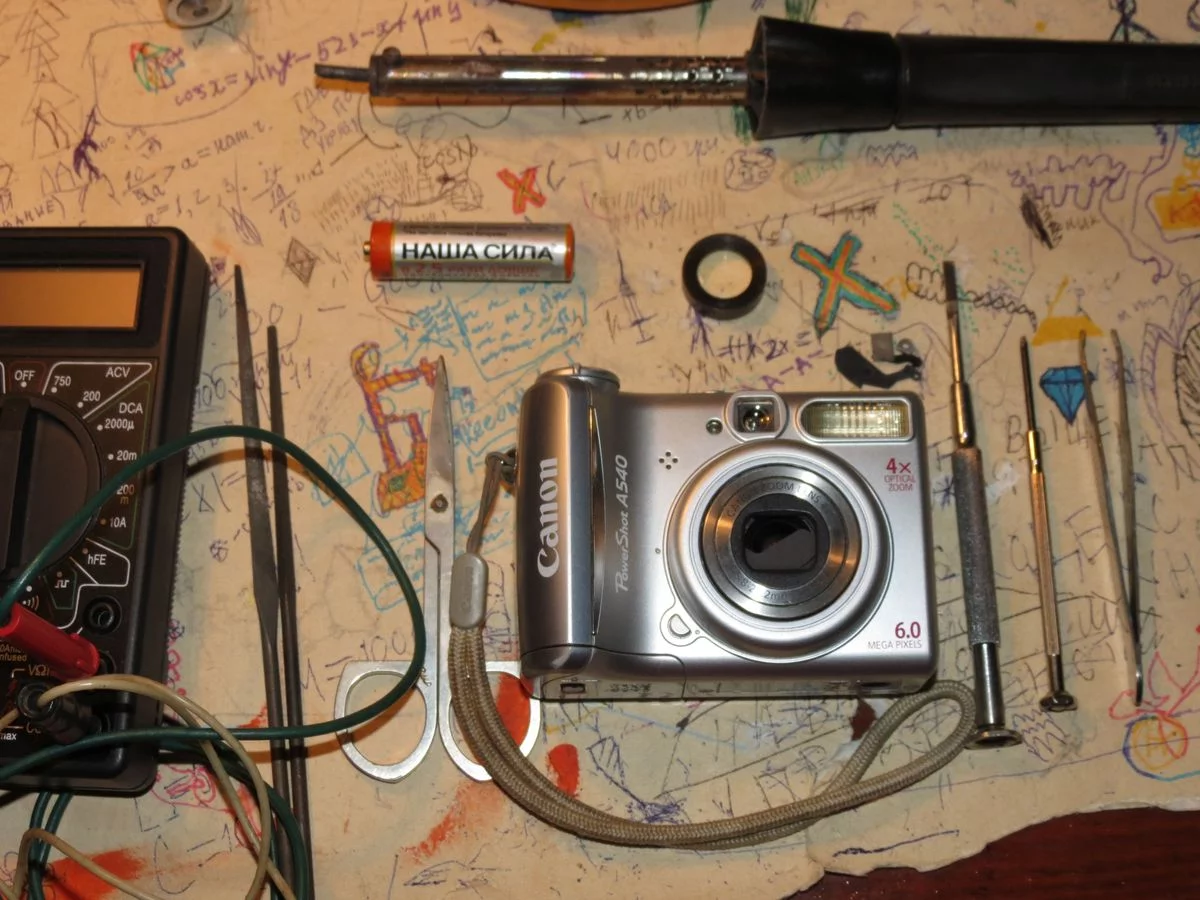

Собственно - весь инструментарий(молоток не влез в кадр):
При падении повредилась одна защитная шторка - теперь объектив недостаточно защищен. При сборке осталась только одна лишняя деталь - заглушка портов. Это мелочь - поставил назад за пару минут.
Успеххх). Что планировал - сделал.

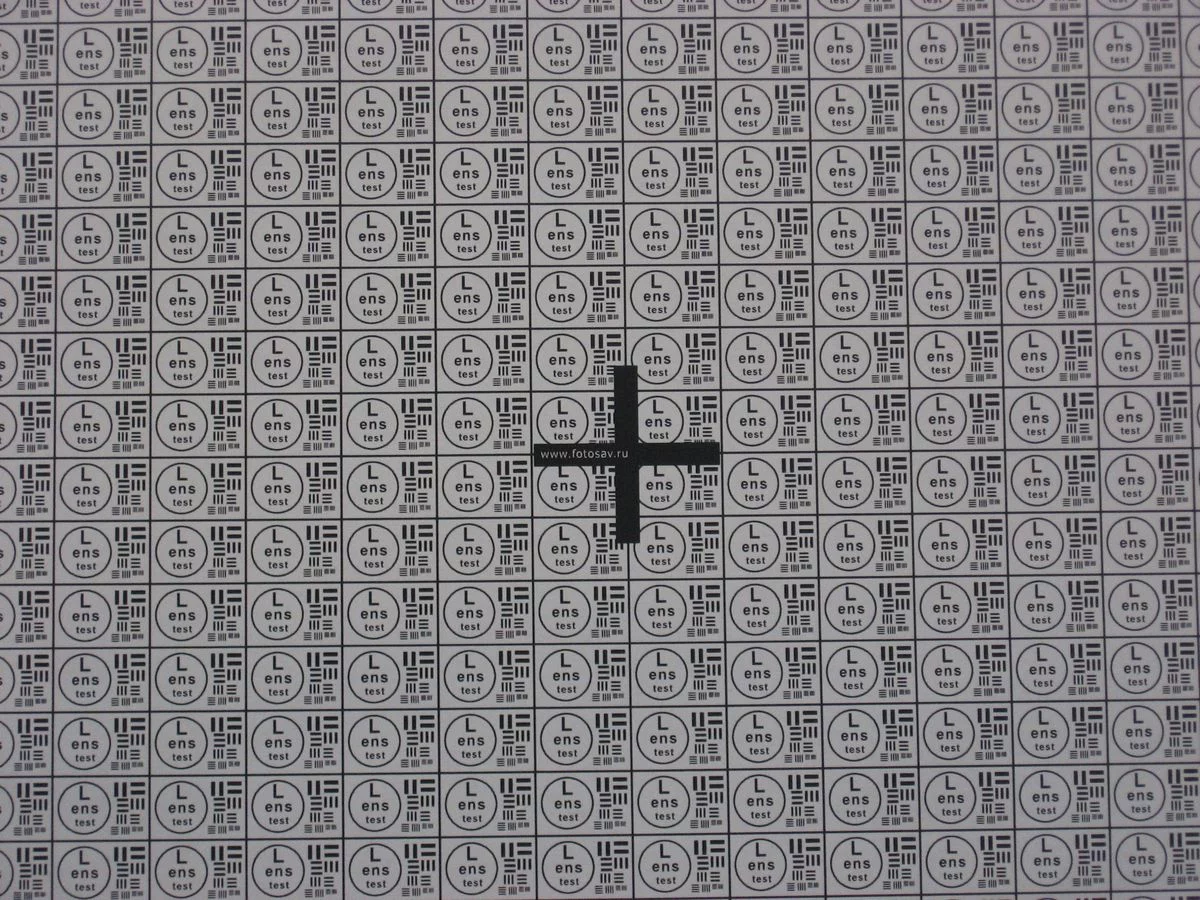

Ниже прикладываю фотки сделанные собственно им в разных режимах(боялся что будут сильные искажения но вроде он на большее и раньше не был способен)
