Делаю ламповую голову 50Вт.

[Slipknot]

Делаю ламповую голову 50Вт.

Кому интересно, буду сюда выкладывать фотки поэтапно. Надеюсь дадут этой теме жизнь здесь, так как проект должен быть интиресненьким. Это не коммерция и не реклама, на заказ ничего не делаю, можете даже не писать по этому поводу.

Теперь к сути.
Голова будет на 50Вт, оконечник 2шт. ЕЛ34JJ по схеме месы дуалректа, только с одной парой выходных ламп. В преде будет красный канал дуалректы и клин канал ничего не имеющий к месе, скорее ближе к фендеру. Петля эффектов будет параллельная на лампе, по схеме Фрамус кобра с некоторыми доработками. Лампы в преде 2шт. 12АХ7ЕН, и 3шт. ЕСС83JJ. Два раздельных канала, с своими темброблоками и ручками громкости.

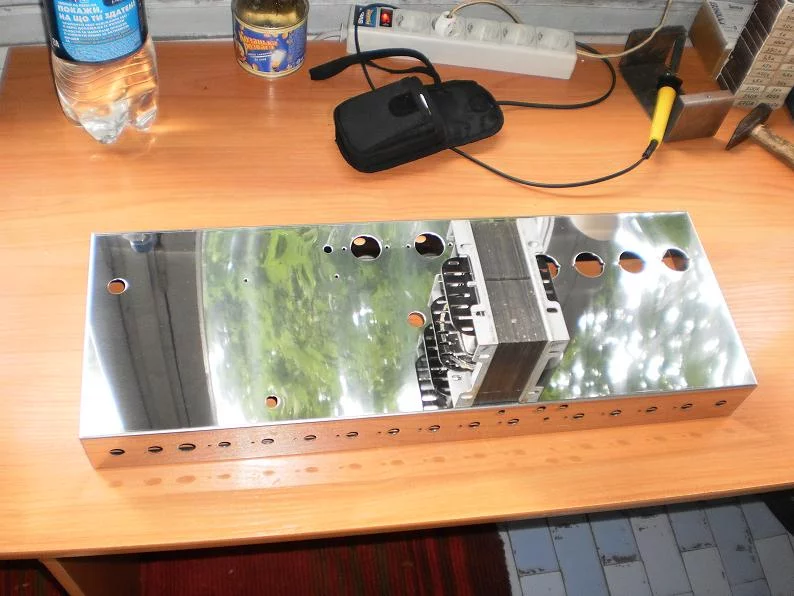

На данный момент куплены некоторые детальки и лампы в США, изготовлено шасси и дальше занимаюсь разработкой плат, схем, компоновкой и т.д.
Постепенно буду добавлять фото материалы и если у кого будут вопросы, с удовольствием отвечу.

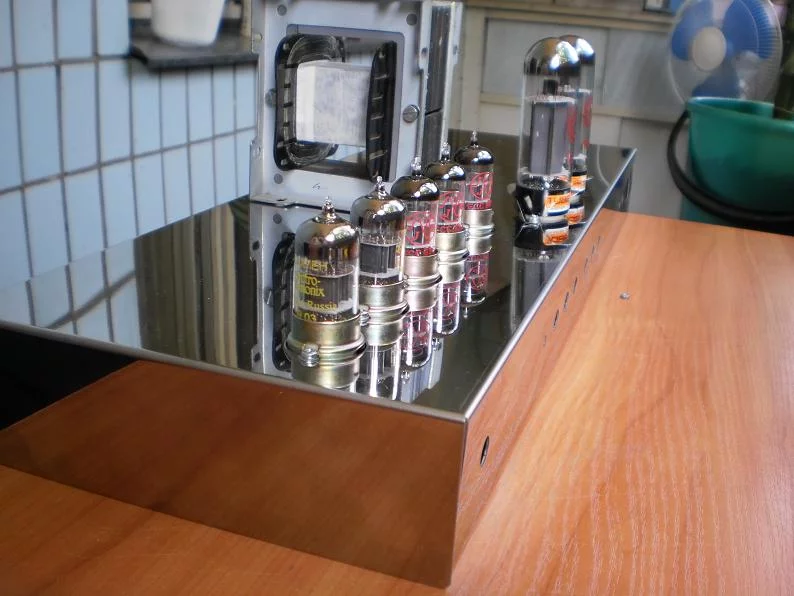

Фотки:



[by_piton]

Славное дело создавать такие темы, реально прикольно смотреть этапы процесса изготовления, постройки и тд.



[Slipknot]

спс, мне будет интересно сравнить с реальной месой потом, если ты ее не продашь



[by_piton]

та вроде не планирую=)



[fatalex]

спс, мне будет интересно сравнить с реальной месой потом, если ты ее не продашь

кстати да ... мы когда-нить сравним что-нить с чем-нить?
собиралась-собиралась форумовка ... и нифига ...



[Slipknot]

Да вот Игорь обещает скоро форумовку, а сравнить не получиться, так как будет не готов еще этот усилитель, шасси только вчера получил, а еще очень много всего нужно в том числе и денег.

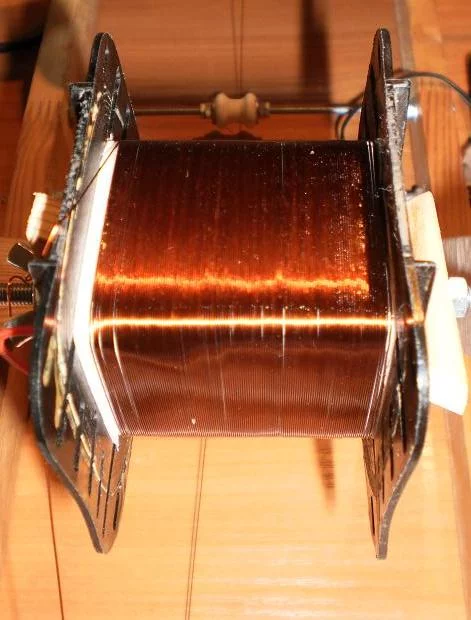

Начал мотать "сердце" - выходник.
Фото:

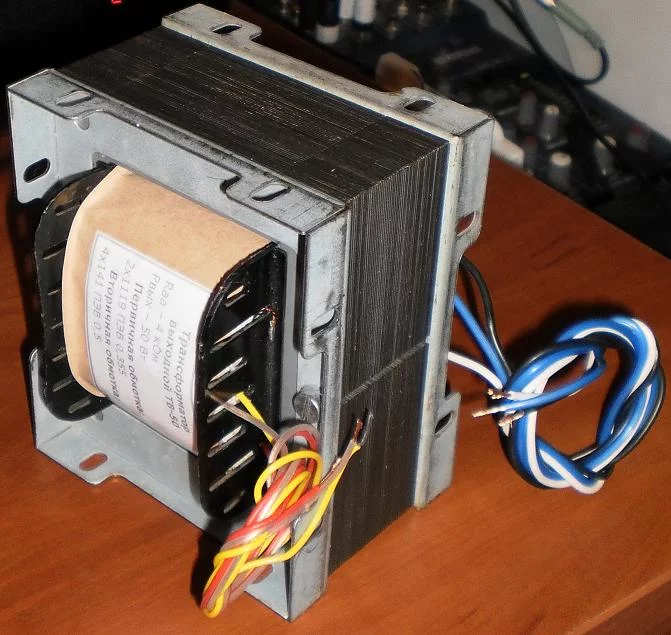

Ну вот и готов выходник:



[Ion_Black]

Мда.. загляденье



[bobbober]

Slipknot а ти делаеш на заказ такое чудо?)



[Skillman]

Slipknot а ти делаеш на заказ такое чудо?)

на заказ ничего не делаю, можете даже не писать по этому поводу

Ось так



[Slipknot]

Именно это чудо делаю очень хорошему знакомому на студию. В общем у каждого желающего будет возможность его пощупать, но это потом.
А по поводу "на заказ" - все верно процитировали.



[bobbober]

Ну извините.. не заметил..
А кто делает ламповие комбики?



[by_piton]

Что надо? есть айронстилы готовые уже ГХ



[BROCEN-FINGERS]

Очень хорошо организовано рабочее место,прям стерильно;видно человек подходит к своему делу с большой любовью и преданностью,а значит таким людям можно и нужно доверять.Удачного завершения!п.с.-утеплённый балкон-лучьшее место для работы.



[Slipknot]

А работаю я с шасси в белых тряпичных перчатках



[suku]

це тому,що на ньому ще нічого не робили після прибирання

А работаю я с шасси в белых тряпичных перчатках

це вже задротство



[Slipknot]

Собираю в перчатках, так как потом пальцы остаются на поверхности, которые плохо стираются. Так же я мотаю трансформаторы в перчатках, объяснять почему?



[bobbober]

Что надо? есть айронстилы готовые уже ГХ

можно поточнее в приват. спасибо.



[BROCEN-FINGERS]

И точно "сердце"!на месте парней из всем известной банды-по другому абложку оформил б...



[suku]

Собираю в перчатках, так как потом пальцы остаются на поверхности, которые плохо стираются. Так же я мотаю трансформаторы в перчатках, объяснять почему?

якщо машинка сама направляє проволоку,то звичайних чистих рук достатньо.перчатки ж заважають підправляти й ущільнювати намотане



[BROCEN-FINGERS]

Не-не..всё верно:полированные металические детали очень отпечатков пальчиков не люблять.ибо темнеет потом поверхность быстро,а всё должно быть-перфект,иначе смысла нет.и самому приятно от такой работы-и людям тем более..п.с-сам одно время полированые детали собирал из цветмета-именно в перчатках матерчатых,белых...шоб товарный вид надлежащий был.
