DC/DC Converter для мощных светодиодов.

[Злой]

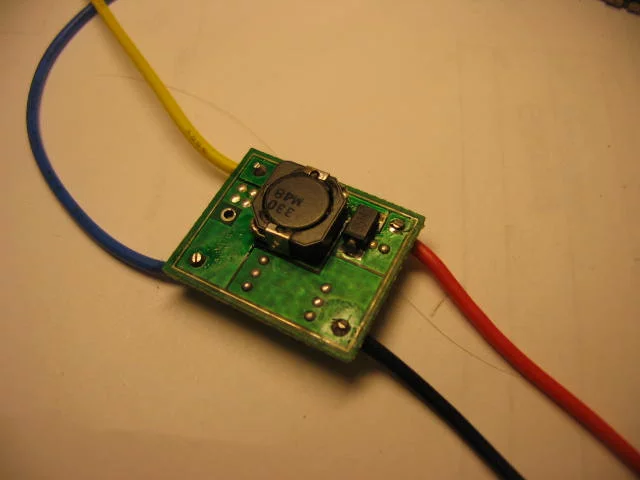

DC/DC Converter для мощных светодиодов.

Источник тока для питания мощных светодиодов.

• Максимальный выходной ток 1.2 А
• Эффективность 75-93%
• Диапазон входного напряжения 8-36В
• Преобразование посредством частотно импульсно модуляции.
• Устанавливаемый выходной ток.
• Полная зашита, перегрев(140гр), короткое замыкиние нагрузки, мягкий старт,
обрыв нагрузки, низкое напряжение питания (7.4В)
• Вход модуляции DIM

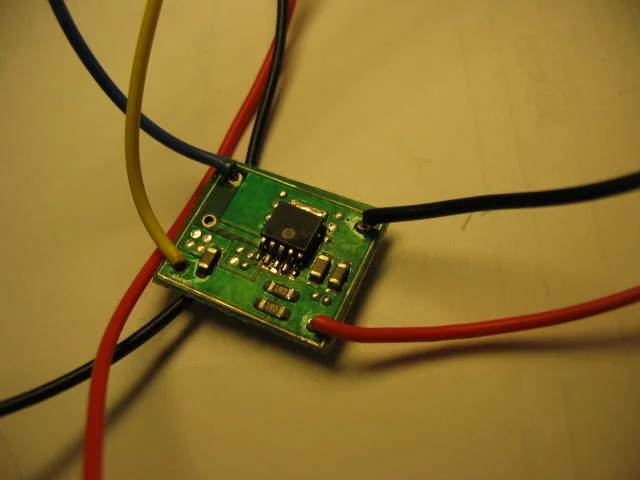

Выхордной ток задается двумя параллельными сопротивлениями на
плате, и расчитывается по формуле:

Iuot=0.28V/Rsen

Rsen=0.28V/Iout

Vsen=0.28V

Минимальное напряжение питания не ниже 8 вольт, и расчитывается по формуле:

Vmin=Vdrop+Vled*N

Где Vdrop - падение напряжения на токоизмерительном шунте,
силовом ключе и дросселе и составляет 1.3В


Vled - падение напряжения на светодиоде при заданном токе

N - кол-во последовательно соедененных светодиодов.



[steam]

при токе в 1А нагрев не критичен? (если без радиатора).



[Злой]

при токе в 1А нагрев не критичен? (если без радиатора).

Вы про драйвер или про светодиод?
Драверу пофиг.
А светодиоду нет.



[steam]

конечно же про драйвер



[Гість 3253]

чопер?



[cheeks]

оо!!! гуд! а сколкьо напряжение на выходе? т.е. скоко можно последовательно диодов (белых) цеплять на выход?



[Злой]

Минимальное входное напряжение 8в.

Падение на индуктивности, шунте, и силовом ключике составляет примерно 1.3В.

Занчит для питания двух светодиодов надо минимум 3.6+3.6+1.3 = 8.5 В
Для трех, соответственно 12.1, и так дале до 36В входного наряжения.
Добавлено через 33 секунды
Я готовлю подробное описание и выложу в ближайшее время.



[cheeks]

а как бы сделать так, чтоб на входе было 10-16в, а на выходе - 0,7А и 17,5-18В?



[Гість 3253]

а как бы сделать так, чтоб на входе было 10-16в, а на выходе - 0,7А и 17,5-18В?

сделать - элементарно, сколько тебе их надо?



[CepDILLETO]

Проще надо делать. Обратите внимание на схему блокинг-генератора. Если чопер сбойнёт-светодиоду кердык! И питание его можно организовать от 0,5 вольта, а покумекать и еще меньше!



[cheeks]

мне 4. другим аутолюбителям - тоже глядишь и понадобьится



[steam]

мне 4. другим аутолюбителям - тоже глядишь и понадобьится

правду говоришь



[Злой]

Я тут отсутствовал немножко.
Типа АП.



[алексей]

правду говоришь

Антон, просвети меня, зачем а авто, светодиоду 17.5-18В?
Он вро де как от 3.5в работает, или я что то путаю



[алексей]

Так получается на каждый габарит, поворот и тд. по преобразователю?
Не жирно ли будет, резистор явно дешевле.



[steam]

Антон, просвети меня, зачем а авто, светодиоду 17.5-18В?
Он вро де как от 3.5в работает, или я что то путаю

не надо вообще привязываться к величине напряжения
ток, только ток!
остальное выше уже сказано

(а 17.5-18 мне в машине для ноута нужно! )



[Aleksey02]

Драйверы ещё есть? Цена какая?



[Гість 3253]

Так получается на каждый габарит, поворот и тд. по преобразователю?
Не жирно ли будет, резистор явно дешевле.

Дешевле лампочку впиндюрить и не ***** се моск.



[Злой]

Ого старючая тема.
Плата с тех пор уже несколько раз менялась.



[Aleksey02]

Злой, у тебя личка переполнена.
Один на 350мА и один на 700мА где и когда можно забрать? Желательно завтра.
