Что не так с BMS HX-2S-D01

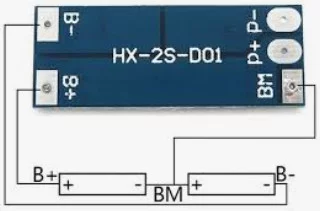

Соединил как на картинке. Между Р+ и Р- напряжение =0. ВМ и Р+=+4 В , ВМ и Р-=+4 В. Питание этого BMS 8 вольт. Выходное должно быть 8 В.
Схему не нашел. Что не так ? Если у Вас есть схема этого BMS, cкиньте сюда или в личку , пожалуйста.


Вкладення

  • BMS.jpg
    15.6 КБ · Перегляди: 99
  • 🔴 20:40 Повітряна тривога в м. Харків та Харківська територіальна громадаСлідкуйте за подальшими повідомленнями.#м_Харків_та_Харківська_територіальна_громада
  • #2
После подключения - нужно стартануть - подать зарядное напряжение на Р+и Р-

  • 🔴 20:40 Повітряна тривога в м. Харків та Харківська територіальна громадаСлідкуйте за подальшими повідомленнями.#м_Харків_та_Харківська_територіальна_громада
  • #3
Спасибо! Разобрался. Все гуд:-)
