Чем и как нагрузить линию 5В что бы узнать её нагрузочную способность?

[Rimlyanin]

Чем и как нагрузить линию 5В что бы узнать её нагрузочную способность?

Собственно, нужна помощь зала с вот каким вопросом:
Имеется линия питания 5В, а именно, несколько разных USB-зарядок.
Требуется её чем то нагрузить, что бы узнать, какой максимальный ток она может отдать, и соответственно, мощность.
На зарядках может быть написано 500мА, 1А, 2А.
Пару мультиметров - имеется, как и знание закона Ома в голове
Так же в наличии более-менее прямые руки.

Конечно, можно накупить резисторов одноваттных на 47 ом, и подключать их параллельно, но может кто предложит другой, более удобный, более интересный и более наглядный вариант?



[Grishanenko]

Если нравятся сложности, то есть и такой вариант:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Гість 6636]

Нагружать зарядку надо не максимальным, а номинальным током.
Если написано 500 ма - покупаете резистор 10 Ом / 2Вт (можно и 1Вт, если измерение кратковременное) и замеряете напряжение.
Грузить зарядку выше номинала может плохо закончиться.



[Rimlyanin]

Нагружать зарядку надо не максимальным, а номинальным током.
Если написано 500 ма - покупаете резистор 10 Ом / 2Вт (можно и 1Вт, если измерение кратковременное) и замеряете напряжение.
Грузить зарядку выше номинала может плохо закончиться.

я это знаю. Но китайцы любят завышать декларируемые параметры. вот и хотелось бы попробовать их выяснить.



[Rimlyanin]

Если нравятся сложности, то есть и такой вариант:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

интересный вариант. но мне для проверки нескольких зарядников нет смысла такое сооружать...



[Гість 6636]

R=U/I
Закупаешь точно на номинальный ток и мощность, подрубаешь и меряешь, желательно какое-то время.



[Rimlyanin]

R=U/I
Закупаешь точно на номинальный ток и мощность, подрубаешь и меряешь, желательно какое-то время.

закон ома я помню ещё со школы.
Вопрос больше в том, как удобнее это сделать.



[Гість 6636]

Что может быть проще резистора и вольтметра? Ну возьми ещё осциллограф - посмотришь чистоту и стабильность.



[Grishanenko]

Вопрос больше в том, как удобнее это сделать.

Я регулярно сталкиваюсь с проверкой ЗУ и мне вполне хватает 4-х резисторов 10 Вт 10 Ом. В таком варианте даже амперметр не нужен, элементарно все считается в уме. И можно оставить их подключенными на пару часов, чтобы потом разобрать и посмотреть отпаялся выходной диод от тока 2А или нет )



[Злой]

Нагружать зарядку надо не максимальным, а номинальным током.
Если написано 500 ма - покупаете резистор 10 Ом / 2Вт (можно и 1Вт, если измерение кратковременное) и замеряете напряжение.
Грузить зарядку выше номинала может плохо закончиться.

Не, Леша, ошибаешься.

Грузить нужно именно до максимального, а то и больше.
Для того чтобы убедиться что работает СС.

Любая уважающая себя зарядка должна это уметь.

Например берем зарядку от уха жабра, которая обещает максимум 170мА, и втыкам ее в 10" планшет.

И она честно отдает в него свои почти 200 мА.
Не греется, не свистит.

Понятно что планшет будет заряжаться до майских праздников если его в руки не брать, но мы-то про зарядку.

А в ней СС отлично работает.

Таке життя...



[amist]

Конечно, можно накупить резисторов одноваттных на 47 ом, и подключать их параллельно, но может кто предложит другой, более удобный, более интересный и более наглядный вариант?

Нет никакого другого пути, это самый простой и самый оптимальный - добавлением резисторов в параллель увеличиваешь ток и рассеиваемую мощность нагрузки. При такой методе резистивная нагрузка не будет перегреваться



[старый хрыч]

узнать, какой максимальный ток она может отдать,

Да надо постепенно нагружать линию и измерять напряжение на выходе. Когда уменьшится на 20% - это и есть максимальная нагрузка.

При такой методе резистивная нагрузка не будет перегреваться

Надо брать резисторы достаточной мощности.



[Гість 6636]

Не, Леша, ошибаешься.

Грузить нужно именно до максимального, а то и больше.
Для того чтобы убедиться что работает СС.

Любая уважающая себя зарядка должна это уметь.

Например берем зарядку от уха жабра, которая обещает максимум 170мА, и втыкам ее в 10" планшет.

И она честно отдает в него свои почти 200 мА.
Не греется, не свистит.

Понятно что планшет будет заряжаться до майских праздников если его в руки не брать, но мы-то про зарядку.

А в ней СС отлично работает.

Таке життя...

Ты как максимум определяешь? Если на зарядку написано 170 она и должна отдавать 170. Каким током ее грузить? 1А?



[roker]

Когда уменьшится на 20%

Это значит зарядке уже ****ец. Импульсник до последнего будет стараться держать напряжение. Тем более это не зарядка в нормальном понимании этого слова, а БП с ЮСБ разъемом.



[Злой]

Ты как максимум определяешь? Если на зарядку написано 170 она и должна отдавать 170. Каким током ее грузить? 1А?

Вот пример, бутылка кока-кола емкостью .33, ты ее содержимое выливаеш в литровую емкость.
Литр напитка получится?
Тоже самое и с током, можешь грузить зарядку на 5 Ом, с надеждой получить 1А, но она больше 170ти не даст, а напряжение на ней конечно упадет до уровня падения на сопротивлении 5ом при токе 170 ма.



[Гість 6636]

[QUOTE43338947]Вот пример, бутылка кока-кола емкостью .33, ты ее содержимое выливаеш в литровую емкость.
Литр напитка получится?
Тоже самое и с током, можешь грузить зарядку на 5 Ом, с надеждой получить 1А, но она больше 170ти не даст, а напряжение на ней конечно упадет до уровня падения на сопротивлении 5ом при токе 170 ма.[/QUOTE]

Блок питания все же не источник тока, чтобы его так тестировать



[Злой]

Пока он не перегружен, то не источник тока, а потом и источник тока.
CV-CC, как говорят у вас в Америке



[Rimlyanin]

ну тогда взять

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

резюков побольше (47R 2W), к ним

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

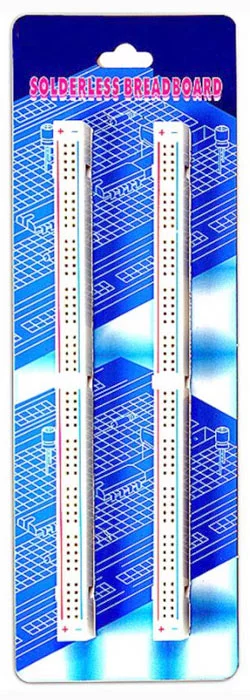

макетку

два мультиметра и провода

ПО закону Ома, при 5ти вольтах на 47Ом резисторе будет 0.10638А и примерно пол-ватта, двухваттные от такой мощности должны быть не сильно горячими...



[roker]

Резюки вполне подойдут и одноваттные. Могу угостить. Где то валяются советские МЛТ. Старье, но свою задачу выполнят



[Rimlyanin]

Резюки вполне подойдут и одноваттные. Могу угостить. Где то валяются советские МЛТ. Старье, но свою задачу выполнят

о, давай. покупать не надо будет...
По сопротивлению подойдут?
